ELM.06Pytanie 321
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Którego bloku funkcjonalnego należy użyć w programie, jeżeli zachodzi konieczność zapamiętania czasu, w którym wystąpiło przerwanie sygnału na wejściu uaktywniającym timer?

A. TOF
B. TONR
C. TON
D. TP
ELM.06Pytanie 323
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Jedną z metod służącą do wykrywania nieprawidłowości w funkcjonowaniu urządzeń i instalacji mechatronicznych dużej mocy jest technologia obrazowania w podczerwieni. Który z wymienionych przyrządów wykorzystywany jest w tego typu badaniach?

A. Termometr termoelektryczny.
B. Kamera termowizyjna.
C. Tester okablowania.
D. Oscyloskop cyfrowy.
ELM.06Pytanie 327
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Konserwacja i eksploatacja

Przy której literze adresowej należy zmienić wartość liczbową, aby zmienić skok gwintu?

N100 G00 X55 Z5
N110 T3 S80 M03
N120 G31 X50 Z-30 D-2 F3 Q3
A. Q – promień wodzący.
B. F – prędkość posuwu.
C. D – korektor narzędzia.
D. T – wybór narzędzia.
ELM.06Pytanie 329
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Która z wymienionych metod jest stosowana podczas przeprowadzania początkowego testowania programu stworzonego dla robota przemysłowego?

A. Ręczne odtwarzanie ruchów, krok po kroku z prędkością ruchu ustawioną na 100%
B. Ręczne odtwarzanie ruchów, krok po kroku z prędkością ruchu ustawioną na 20%
C. Automatyczne odtwarzanie ruchów, z prędkością ruchu ustawioną na 20%
D. Automatyczne odtwarzanie ruchów z prędkością ruchu ustawioną na 100%
ELM.06Pytanie 333
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Sieci i komunikacja

Jaki typ systemu wizualizacji procesów przemysłowych powinien być użyty do ustawiania parametrów produkcji, gdy nie ma dostępnego miejsca na komputer?

A. Aplikacja oparta na architekturze NET Framework.
B. Panel operatorski HMI.
C. System SCADA.
D. Specjalistyczne środowisko wizualizacyjne ISO/OSI.
ELM.06Pytanie 335
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Która z technik identyfikacji miejsca nieszczelności w systemach pneumatycznych jest najczęściej używana?

A. Obserwacja obszaru, z którego uchodzi powietrze
B. Pomiar ciśnienia w różnych punktach systemu
C. Nasłuchiwanie źródła specyficznego dźwięku
D. Wykrywanie źródła charakterystycznego zapachu
ELM.06Pytanie 336
Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja Bezpieczeństwo i BHP

Która z podanych zasad musi być przestrzegana przed przystąpieniem do konserwacji lub naprawy urządzenia mechatronicznego posiadającego oznaczenie przedstawione na rysunku?

Ilustracja do pytania 16
A. Odczytaj informacje o producencie i skontaktuj się z nim przed realizacją działań.
B. Przeczytaj instrukcję dla większego bezpieczeństwa.
C. Zapisz czynności wykonane podczas eksploatacji.
D. Zanotuj wyniki pomiarów podczas diagnostyki.
ELM.06Pytanie 339
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Prawidłowo narysowany symbol graficzny podpory samonastawnej stosowany na schematach mechanicznych przedstawiono na

A. rysunku 3.

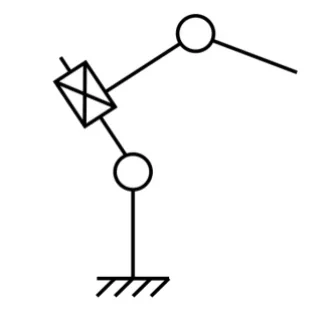

Rysunek 3 - symbol graficzny podpory
B. rysunku 2.
Rysunek 2 - symbol graficzny podpory
C. rysunku 4.
Rysunek 4 - symbol graficzny podpory
D. rysunku 1.
Rysunek 1 - symbol graficzny podpory
ELM.06Pytanie 343
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

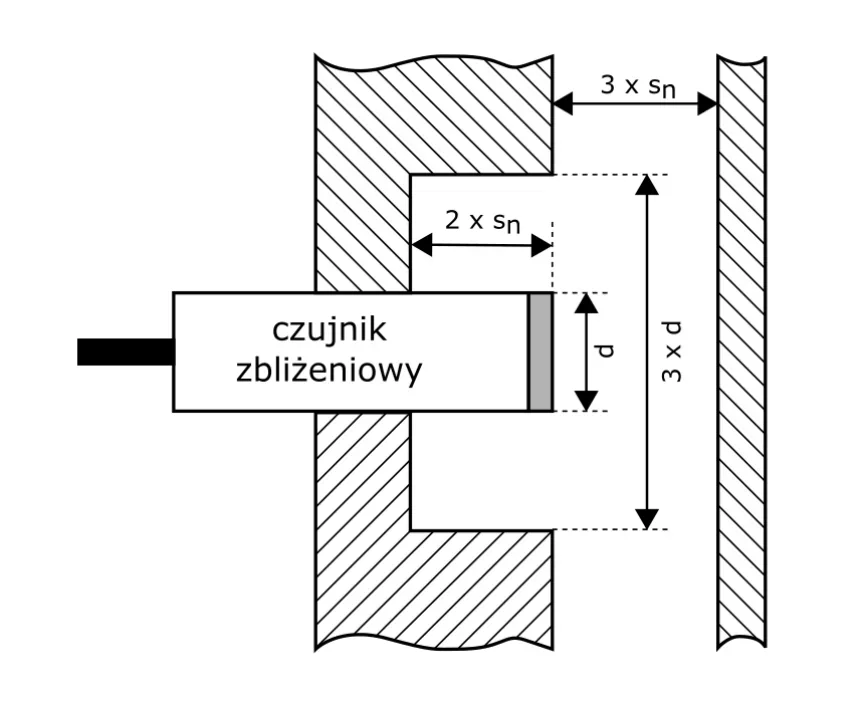

Rysunek przedstawia nieekranowany czujnik indukcyjny zamontowany w otoczeniu metalowych części konstrukcji mechanicznej. W jakiej minimalnej odległości przed czołem czujnika mogą znajdować się metalowe elementy konstrukcyjne, by umożliwić jego prawidłowe działanie?

Rysunek montażu czujnika zbliżeniowego w metalowej konstrukcji z wymiarami 2 x sn, 3 x sn, d i 3 x d
A. 3 x sn
B. 3 x d
C. 2 x d
D. 2 x sn
ELM.06Pytanie 344
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Który z rysunków przedstawia prawidłowo narysowany i opisany symbol graficzny przełącznika z zestykiem NC, przełączanym przez przekręcenie?

Ilustracja do pytania 24
Rysunek 2.
Rysunek 3.
Rysunek 1.
Rysunek 4.
ELM.06Pytanie 348
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Do sterownika PLC załadowano program:

0 LD    I0.0
1 XOR   I0.1
2 A     I0.2
3 =     Q0.0

Która funkcja logiczna odpowiada temu programowi?
A. Funkcja logiczna: (I0.0 AND I0.1) OR I0.2
B. Funkcja logiczna: (I0.0 OR I0.1) AND I0.2
C. Funkcja logiczna: (I0.0 XOR I0.1) AND I0.2
D. Funkcja logiczna: I0.0 XOR (I0.1 AND I0.2)
ELM.06Pytanie 349
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

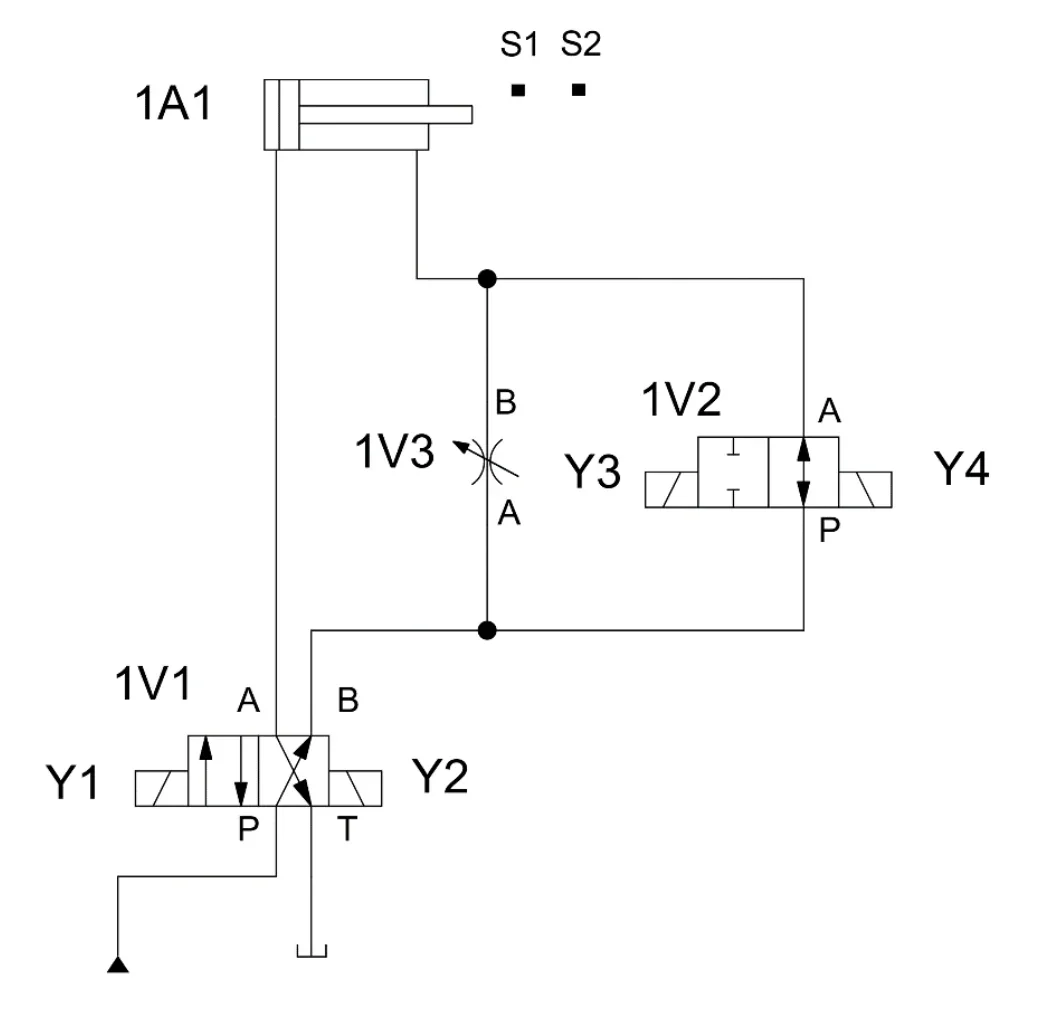

Wysuw tłoka siłownika 1A1 następuje z dwiema prędkościami, najpierw szybko, a po wysunięciu do ok. 50% długości tłoczyska wolno. Na podstawie przedstawionego na rysunku schematu układu określ prędkość wysuwania tłoczyska siłownika po załączeniu poszczególnych cewek.

Schemat pneumatyczny siłownika 1A1 z zaworami 1V1, 1V2, 1V3 i cewkami Y1, Y2, Y3, Y4
A. Y1 - wysuw szybki, Y3 - wysuw wolny.
B. Y1 - wysuw szybki, Y4 - wysuw wolny.
C. Y2 - wysuw szybki, Y4 - wysuw wolny.
D. Y2 - wysuw szybki, Y3 - wysuw wolny.
ELM.06Pytanie 352
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego określ wartość grubości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej stali.

Rodzaj obróbkiDokładność obróbkiChropowatość powierzchni
(Ra) μm		Zakres posuwów
mm/obr		Zakres głębokości
mm
Obróbka dokładnaIT6-IT90,32÷1,250,05÷0,30,5÷2
Obróbka średniodokładnaIT9-IT112,5÷50,2÷0,52÷4
Obróbka zgrubnaIT12-IT1410÷40≥0,4≥4
A. 0,5 mm
B. 2,0 mm
C. 0,8 mm
D. 5,0 mm
ELM.06Pytanie 353
Eksploatacja i programowanie …

Kategorie: Konserwacja i eksploatacja Bezpieczeństwo i BHP

Młot pneumatyczny, który jest częścią robota frezarskiego, ma zamontowane urządzenie do smarowania. Jakie z zaleceń dotyczących uzupełnienia oleju, jeśli nie zostanie spełnione, może prowadzić do obrażeń pracownika obsługującego?

A. Najpierw należy oczyścić powierzchnię wokół korka wlewu oleju, a następnie przystąpić do jego odkręcania.
B. Należy wlać do młota zalecaną ilość oleju, tak aby poziom oleju nie przekraczał najniższego zwoju gwintu, a następnie umieścić korek wlewu oleju i dokręcić go.
C. Przed odkręceniem korka wlewu oleju konieczne jest odcięcie dopływu sprężonego powietrza oraz spuścić powietrze z wnętrza młota.
D. Warto sprawdzić, czy wąż doprowadzający sprężone powietrze oraz jego złącza są w dobrym stanie, a także upewnić się, że wszystkie połączenia zostały wykonane prawidłowo.
ELM.06Pytanie 355
Eksploatacja i programowanie …

Kategorie: Elementy i symbole Bezpieczeństwo i BHP

Przedstawiony na rysunku piktogram, umieszczony na urządzeniu mechatronicznym, oznacza ostrzeżenie przed

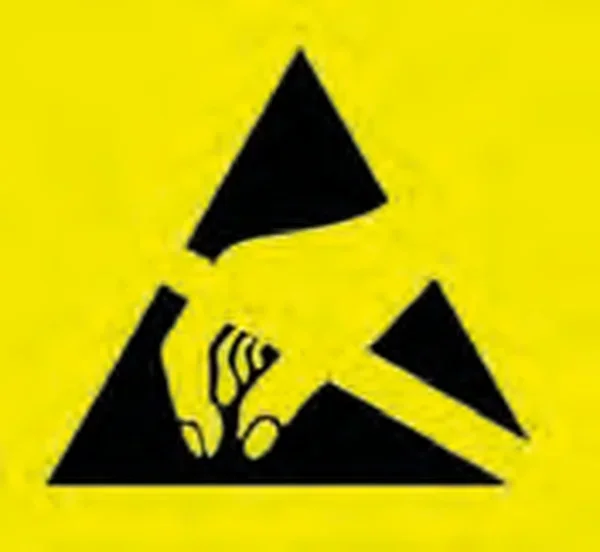

Piktogram ostrzegawczy na żółtym tle z czarnym trójkątem i dłonią
A. silnym polem elektromagnetycznym.
B. wysokim napięciem elektrycznym.
C. ładunkiem elektrostatycznym.
D. promieniowaniem laserowym.
ELM.06Pytanie 356
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

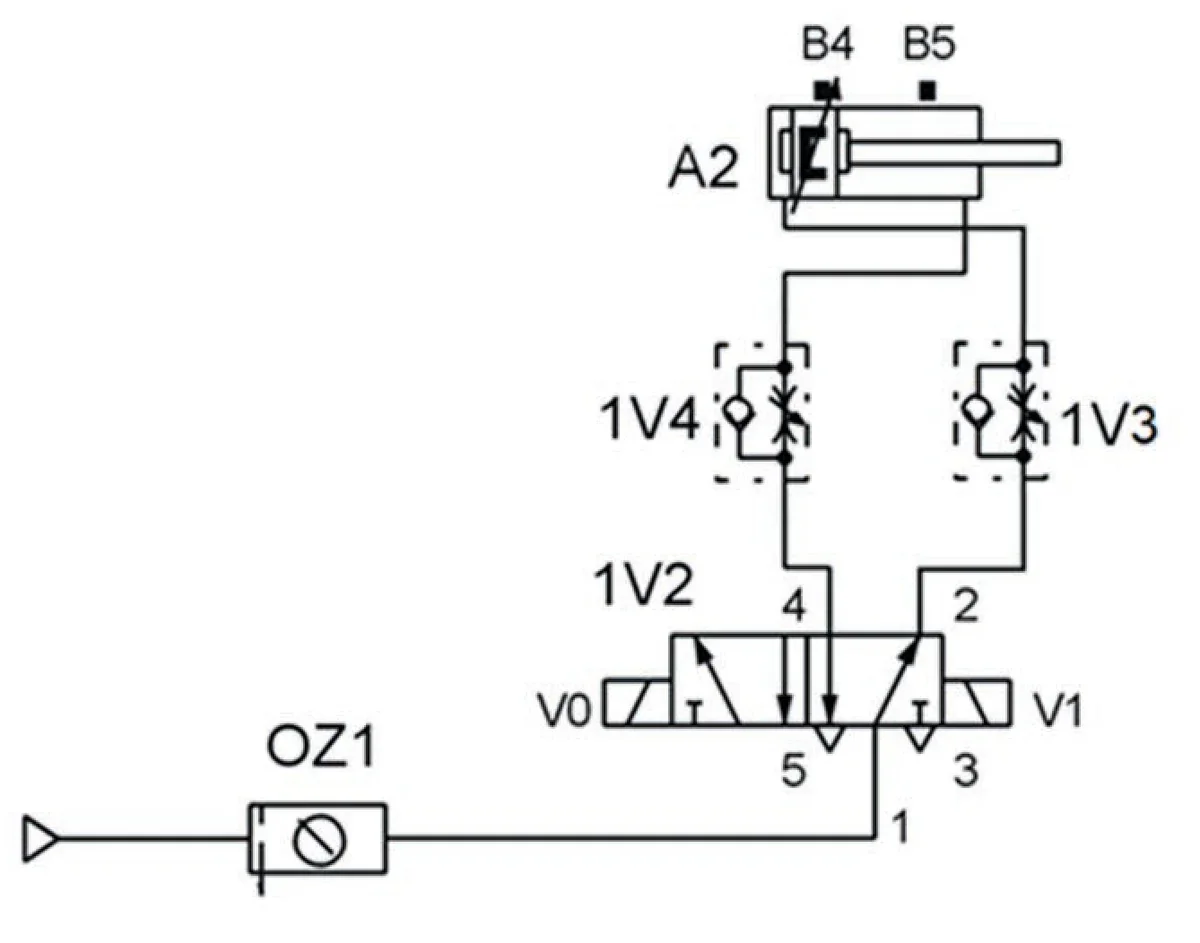

W układzie przedstawionym na rysunku, po otwarciu dopływu sprężonego powietrza wysuwa się tłoczysko siłownika A2, chociaż powinno pozostać w stanie wsuniętym. Który podzespół pneumatyczny został nieprawidłowo podłączony?

Schemat pneumatyczny siłownika A2 z czujnikami B4, B5, zaworami dławiąco-zwrotnymi 1V3, 1V4, zaworem rozdzielającym 1V2 i zespołem OZ1
A. 1V4
B. OZ1
C. 1V3
D. 1V2
ELM.06Pytanie 357
Eksploatacja i programowanie …

Kategorie: Programowanie PLC Pomiary i diagnostyka Konserwacja i eksploatacja

Przedstawione na rysunku okno dialogowe oprogramowania sterownika PLC wyświetlane jest podczas

Ilustracja do pytania 37
A. symulacji krokowej działania programu.
B. tłumaczenia programu na kod maszynowy.
C. wykonywania programu w trybie pracy krokowej.
D. zapisu programu na nośniku danych.
ELM.06Pytanie 358
Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Bezpieczeństwo i BHP

Na podstawie fragmentu instrukcji określ, co należy zrobić przed zamontowaniem reduktora podczas podłączania butli z gazem ochronnym do półautomatu spawalniczego.

Podłączenie gazu ochronnego
1. Butlę z odpowiednim gazem ochronnym należy ustawić obok półautomatu i zabezpieczyć ją przed przewróceniem się.
2. Zdjąć zabezpieczający ją kołpak i na moment odkręcić zawór butli w celu usunięcia ewentualnych zanieczyszczeń.
3. Zamontować reduktor tak, aby manometry były w pozycji pionowej.
4. Połączyć półautomat z butlą wężem.
5. Odkręcić zawór reduktora tylko przed przystąpieniem do spawania. Po zakończeniu spawania, zawór butli należy zakręcić.
A. Podłączyć wąż do półautomatu i do butli.
B. Odkręcić zawór reduktora na czas montażu, a następnie go zakręcić.
C. Zdjąć kołpak z butli i na krótką chwilę odkręcić zawór butli.
D. Ustawić poziomo butlę z gazem ochronnym.
