Montaż realizowany według zasady całkowitej zamienności polega na

A. tym, że pewien odsetek elementów składowych ma wyższe tolerancje wymiarowe, co obniża koszty produkcji części
B. podziale obrobionych komponentów tworzących zespół według ich rzeczywistych wymiarów
C. tym, że wymagana precyzja wymiaru montażowego osiągana jest przez dopasowanie jednego z elementów składowych poprzez obróbkę jej powierzchni w trakcie montażu
D. montażu elementów składowych wykonanych z dużą precyzją, czyli o bardzo małych tolerancjach wymiarowych
Montaż, uruchamianie i konser…

Siłownik pneumatyczny ze sprężyną zwrotną przeznaczony jest do podnoszenia masy (ruch powolny, obciążenie na całym skoku). Ciśnienie robocze w instalacji pneumatycznej wynosi 6*105 N/m2. Obliczona średnica cylindra, z uwzględnieniem sprawności siłownika η = 0,75 oraz stwierdzonych w instalacji pneumatycznej wahań ciśnienia roboczego rzędu 5% wartości nominalnej, wynosi 65 mm. Z zamieszczonego w tabeli typoszeregu siłowników dobierz średnicę cylindra spełniającą powyższe warunki.

Tabl. 1. Parametry siłowników
średnica cylindra w mm121620253240506380100125160200
średnica tłoczyska w mm68810121620202525324040
gwinty otworów przyłączeniowychM5M5G⅛G⅛G⅛G¼G¼G⅜G⅜G⅜G½G¾G¾
siła pchająca przy
po = 6 bar w N		siłownik jednostron. dział.5096151241375644968156025304010------
siłownik dwustron. dział.58106164259422665104016502660415064501060016600
siła ciągnąca przy
po = 6 bar w N		siłownik dwustronnego
działania		54791372163645508701480240038906060996015900
siłownik jednostron. dział.10, 25, 5025, 50, 80, 100--
skoki w mmsiłownik dwustron. dział.do
160		do
200		do
320		10, 25, 50, 80, 100, 160, 200, 250, 320, 400, 500........2000

A. 80 mm
B. 50 mm
C. 100 mm
D. 63 mm
Eksploatacja i programowanie …

Nieszczelności występujące w systemie smarowania lub w obiegu cieczy chłodzącej, zauważone w trakcie pracy urządzenia hydraulicznego, powinny być usunięte podczas

A. przeglądu technicznego w trakcie przestoju
B. planowych napraw średnich realizowanych po demontażu całej maszyny
C. planowych napraw bieżących bez rozkładania całej maszyny
D. ogólnego remontu maszyny
Montaż, uruchamianie i konser…

W celu zmniejszenia prędkości wysuwu tłoczyska siłownika pneumatycznego dwustronnego działania należy zastosować zawór

Ilustracja do pytania 13
A. zwrotny sterowany.
B. dławiąco-zwrotny.
C. dławiący.
D. zwrotny.
Eksploatacja i programowanie …

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na ilustracji?

Ilustracja do pytania 14
A. UTP kat. 5.
B. Profibus 4-żyłowy w oplocie.
C. Profibus 2-żyłowy w oplocie.
D. Koncentryczny 75 Ω.

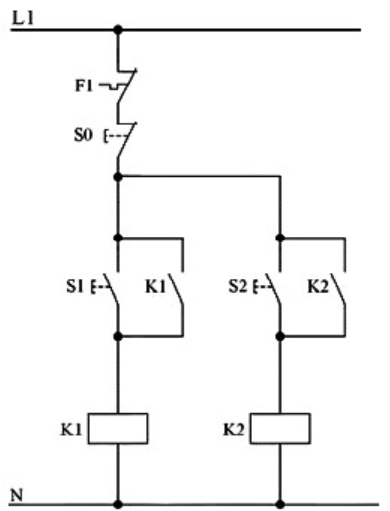

Eksploatacja i programowanie …

Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu F1.

KODY BŁĘDÓW
NrKod błęduProblem
1.E1Usterka czujnika temperatury pomieszczenia
2.E2Usterka czujnika temperatury wymiennika zewn.
3.E3Usterka czujnika temperatury wymiennika wewn.
4.E4Usterka silnika jednostki wewnętrznej lub problem
z sygnałem zwrotnym
5.E5Brak komunikacji między jednostkami wewn. i zewn.
6.F0Usterka silnika prądu stałego wentylatora jednostki zewn.
7.F1Uszkodzenie modułu IPM
8.F2Uszkodzenie modułu PFC
9.F3Problem ze sprężarką
10.F4Błąd czujnika temperatury przegrzania
11.F5Zabezpieczenie temperatury głowicy sprężarki
12.F6Błąd czujnika temperatury otoczenia jednostki zewn.
13.F7Zabezpieczenie przed zbyt wysokim lub za niskim na-
pięciem zasilania
14.F8Błąd komunikacji modułów jednostki zewnętrznej
15.F9Błąd pamięci EEPROM jednostki zewnętrznej
16.FABłąd czujnika temperatury ssania
(uszkodzenie zaworu 4 drogowego)

A. Błąd czujnika temperatury ssania.
B. Problem ze sprężarką.
C. Nieprawidłowa wartość napięcia zasilania.
D. Uszkodzenie modułu IPM.
Montaż, uruchamianie i konser…

W układzie przedstawionym na ilustracji wykonano pomiary rezystancji pomiędzy punktem zasilania +24 V a kolejnymi punktami wejściowymi sterownika PLC. Otrzymane wyniki zapisano w tabeli. Które elementy (łączniki sterownicze, kontaktrony) powinny zostać wymienione?

Mierzony
odcinek		Wartość zmierzonej
rezystancji
+24 V / WE11,02 Ω
+24 V / WE2∞
+24 V / WE3∞
+24 V / WE42,04 Ω
+24 V / WE5∞
+24 V / WE62,12 Ω

Ilustracja do pytania 18
A. B3 i B5
B. B2 i B4
C. S0 i B2
D. S0 i S1
ELM.06 Pytanie 420
Kategorie: Programowanie PLC
Eksploatacja i programowanie …

Zgodnie z zasadami opracowywania programu w języku SFC

A. dwie tranzycje mogą być bezpośrednio ze sobą powiązane, nie muszą być oddzielone krokiem
B. dwa kroki powinny być bezpośrednio ze sobą powiązane, nie mogą być oddzielone tranzycją
C. dwie tranzycje muszą być bezpośrednio ze sobą powiązane, nie mogą być oddzielone krokiem
D. dwa kroki nie mogą być bezpośrednio ze sobą powiązane, muszą być oddzielone tranzycją
Montaż, uruchamianie i konser…

Którego narzędzia należy użyć do demontażu z szyny TH 35 przedstawionego na rysunku aparatu modułowego?

Ilustracja do pytania 23
A. Szczypiec uniwersalnych.
B. Klucza płaskiego.
C. Wkrętaka płaskiego.
D. Klucza imbusowego.
Eksploatacja i programowanie …

Która z poniższych czynności serwisowych nie jest konieczna do wykonania codziennie przed uruchomieniem szlifierki kątowej?

A. Pomiar przewodności bezpiecznika
B. Dokręcenie nakrętki mocującej tarczę
C. Oględziny stanu przewodu zasilającego
D. Sprawdzenie mocowania osłony tarczy i rękojeści
Montaż, uruchamianie i konser…

Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu Proficy iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny?

Ilustracja do pytania 29
A. Kontynuować uruchamianie programu Proficy iFIX.
B. Ponownie zainstalować program Proficy iFIX.
C. Zainstalować sterownik klucza sprzętowego.
D. Sprawdzić, czy została zainstalowana właściwa wersja systemu operacyjnego.
Montaż, uruchamianie i konser…

Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że

Pomiar rezystancji zestyku w Ω
przycisku zwiernego S1przycisku rozwiernego S2
przed wciśnięciem przyciskupo wciśnięciu przyciskuprzed wciśnięciem przyciskupo wciśnięciu przycisku
∞∞00

A. przycisk S1 jest sprawny, przycisk S2 jest uszkodzony.
B. oba przyciski są uszkodzone.
C. przycisk S1 jest uszkodzony, przycisk S2 jest sprawny.
D. oba przyciski są sprawne.
Eksploatacja i programowanie …

Jakie minimalne parametry bitowe powinien mieć przetwornik A/C, aby w zakresie pomiarowym
0 mA ÷ 20 mA osiągnąć rozdzielczość w zaokrągleniu równą 0,01 mA?

A. 16 bitowy
B. 11 bitowy
C. 10 bitowy
D. 12 bitowy
Montaż, uruchamianie i konser…

Na płytce drukowanej w miejscach oznaczonych cyframi 1, 2, 3 należy zamontować

Ilustracja do pytania 33
A. 1 - kondensator elektrolityczny, 2 - diodę prostowniczą, 3 - rezystor.
B. 1 - diodę prostowniczą, 2 - rezystor, 3 - kondensator elektrolityczny.
C. 1 - diodę prostowniczą, 2 - kondensator elektrolityczny, 3 - rezystor.
D. 1 - kondensator elektrolityczny, 2 - rezystor, 3 - diodę prostowniczą.
Montaż, uruchamianie i konser…

Podanie napięcia na zaciski przedstawionego na rysunku mostka prostowniczego powoduje zadziałanie zabezpieczenia B, W celu usunięcia usterki należy

Ilustracja do pytania 38
A. odwrotnie wlutować diodę D3
B. wymienić bezpiecznik aparatowy B
C. odwrotnie wlutować diodę D2
D. odwrotnie wlutować kondensator C
ELM.06 Pytanie 440
Kategorie: Programowanie PLC Układy mechatroniczne
Eksploatacja i programowanie …

Zgodnie z zasadą programowania przy użyciu SFC

A. dwa kroki nie mogą być ze sobą bezpośrednio połączone, muszą być oddzielone tranzycją
B. dwie tranzycje muszą być ze sobą bezpośrednio połączone, nie mogą być oddzielone krokiem
C. dwa kroki powinny być ze sobą bezpośrednio połączone, nie mogą być rozdzielone tranzycją
D. dwie tranzycje mogą być ze sobą bezpośrednio połączone, nie muszą być oddzielone krokiem
