ELM.06Pytanie 681

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja Bezpieczeństwo i BHP

Gdzie nie powinno się stosować urządzeń mechatronicznych z silnikiem komutatorowym?

A. W suszarni

B. W lakierni

C. W mleczarni

D. W chłodni

ELM.03Pytanie 682

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Którego narzędzia należy użyć do wymiany łącznika przedstawionego na rysunku?

A. Klucza oczkowego.

B. Szczypców uniwersalnych.

C. Klucza płaskiego.

D. Wkrętaka płaskiego.

ELM.06Pytanie 683

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Wejście LD przedstawionego na rysunku licznika służy do

A. aktywowania wyjścia Q po czasie 5 s

B. ustawienia wartości bieżącej licznika na 5

C. ustawienia wartości bieżącej licznika na 0

D. natychmiastowego aktywowania wyjścia Q

ELM.06Pytanie 684

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Przedstawiony na rysunku symbol jest graficzną reprezentacją

A. hamulca.

B. sprzęgła.

C. przekładni zębatej.

D. przekładni ciernej.

ELM.03Pytanie 685

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na schemacie symbolem 1A oznaczono

A. element wykonawczy.

B. stację zasilania olejem.

C. zawór rozdzielający.

D. czujniki położenia.

ELM.06Pytanie 686

Eksploatacja i programowanie …

Kategorie: Rysunek techniczny i CAD

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.?

A. Wyciągnięcie proste.

B. Wyciągnięcie złożone.

C. Przeciągnięcie po ścieżce.

D. Wyciągnięcie obrotowe.

ELM.03Pytanie 687

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Tłoczysko siłownika 1A1 powinno wysunąć się po wciśnięciu przycisku zaworu 1V1, a wsunąć po wciśnięciu przycisku zaworu 1V2. Układ sterowania pneumatycznego, połączony według schematu przedstawionego na rysunku, nie działa poprawnie. Przyczyną jest błędne połączenie

A. zaworów 1V1 i 1V3

B. zespołu przygotowania powietrza 1Z1 i zaworu 1V3

C. zaworu 1V3 i siłownika 1A1

D. zaworów 1V2 i 1V3

ELM.03Pytanie 688

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Enkoder absolutny jednoobrotowy, o podanych parametrach, służy do

A. pomiaru małych przemieszczeń liniowych.

B. pomiaru prędkości obrotowej maszyn wirujących.

C. ustalenia aktualnej pozycji elementu obracanego.

D. ustalenia aktualnej pozycji elementu przesuwanego.

ELM.03Pytanie 689

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na rysunku przedstawiono

A. diodę.

B. tyrystor.

C. tranzystor.

D. rezystor.

ELM.03Pytanie 690

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Który siłownik przedstawiony na ilustracjach, należy zamontować w układzie w miejscu oznaczonym cyfrą 5.

A. Siłownik 4.

B. Siłownik 2.

C. Siłownik 1.

D. Siłownik 3.

ELM.03Pytanie 691

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Na którym rysunku przedstawiono szkic przekroju prawidłowo zaciśniętej końcówki przewodu w obszarze z izolacją?

A. C.

B. D.

C. B.

D. A.

ELM.06Pytanie 692

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Którym z przedstawionych symboli graficznych oznaczana jest cewka przekaźnika czasowego z opóźnionym załączeniem?

A. C.

B. B.

C. A.

D. D.

ELM.03Pytanie 693

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jakie urządzenie jest używane do pomiaru ciśnienia w systemach hydraulicznych?

A. przepływomierz

B. manometr

C. zawór nadążny

D. tensometr

ELM.06Pytanie 694

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

A. tłokową.

B. membranową.

C. obrotową.

D. strumieniową.

ELM.06Pytanie 695

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

W wyrównawczym zbiorniku wody użytkowej układ sterujący ma za zadanie utrzymywanie poziomu wody pomiędzy czujnikami B1 i B2. Za dopływ wody odpowiada elektrozawór X. Czujnik B1 jest typu NO, a czujnik B2 typu NC. Który z programów sterujących wykonywanych przez sterownik PLC jest poprawny?

A. D.

B. B.

C. A.

D. C.

ELM.06Pytanie 696

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

W przedstawionym na rysunku programie sterowania, na wyjściu Q0.0 sygnał logiczny 1 pojawi się po zliczeniu 3 impulsów

A. I0.0 w dół.

B. I0.1 w górę.

C. I0.0 w górę.

D. I0.1 w dół.

ELM.06Pytanie 697

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

A. Załączenie zaworu 1V.

B. Osiągnięcie skrajnego położenia siłownika 2A.

C. Osiągnięcie skrajnego położenia siłownika 1A.

D. Załączenie zaworu 2V.

ELM.03Pytanie 698

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Jakie czynności są niezbędne do utrzymania sprawności urządzeń hydraulicznych?

A. Miesięczny demontaż oraz montaż pomp

B. Codzienna wymiana oleju

C. Regularna wymiana rozdzielacza

D. Regularna wymiana filtrów

ELM.06Pytanie 699

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

W dokumentacji dotyczączej prasy pneumatycznej jako kluczowy parametr eksploatacji określono ciśnienie zasilające na poziomie 0,6 MPa ± 5%. Który z podanych pomiarów nie mieści się w akceptowalnym zakresie?

A. 0,58 MPa

B. 600 kPa

C. 630 000 Pa

D. 650 kPa

ELM.03Pytanie 700

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Przedstawiony na rysunku blok z biblioteki sterownika PLC ma za zadanie

A. zmianę częstotliwości sygnału cyfrowego.

B. opóźnienie czasowe sygnału.

C. odmierzanie określonego czasu.

D. pamiętanie informacji w postaci binarnej.

ELM.03Pytanie 701

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Do czego służy klucz dynamometryczny?

A. do dokręcania śrub z określonym momentem obrotowym

B. do odkręcania zardzewiałych śrub

C. do dokręcania śrub w trudno dostępnych miejscach

D. do ułatwienia odkręcania i dokręcania śrub

ELM.06Pytanie 702

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Który z diagramów czasowych przedstawia działanie bloku czasowego TON?

A. D.

B. A.

C. B.

D. C.

ELM.03Pytanie 703

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Wskaż, który rodzaj siłownika można wykorzystać w układzie zasilanym sprężonym powietrzem o ciśnieniu p = 0,8 MPa, jeśli wymagana jest siła teoretyczna 50 daN oraz przemieszczenie 10 cm?

A. D32, pmax = 10 bar, skok standardowy: 16, 32, 50, 80, 125, 200

B. D12, pmax = 10 bar, skok standardowy: 25, 50, 80, 100,125, 160, 200

C. D25, pmax = 10 bar, skok standardowy: 16, 32, 50, 80, 125, 200

D. D32, pmax = 10 bar, skok standardowy: 25, 50, 80, 100,125, 160, 200

ELM.03Pytanie 704

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Pierścienie uszczelniające siłownika dwustronnego działania są oznaczone cyframi

A. 1 i 9

B. 4 i 7

C. 2 i 3

D. 5 i 8

ELM.06Pytanie 705

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Stan wyjścia Q0.0

A. jest równy 1

B. zależy wyłącznie od wartości iloczynu wejść I0.1, I2.1

C. zależy od wartości sumy wejść I0.0, I0.1, I2.1

D. jest równy 0

ELM.06Pytanie 706

Eksploatacja i programowanie …

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Określ, na podstawie wytycznych zamieszczonych w tabeli, jakie czynności konserwacyjne sprężarki tłokowej powinny być wykonywane najczęściej.

Czynność Cykle
Filtr ssący kontrolowanie co tydzień
czyszczenie co 60 godzin eksploatacji
wymiana zależnie od potrzeb (co najmniej raz w roku)
Kontrola stanu oleju codziennie przed uruchomieniem
Wymiana oleju pierwsza wymiana po 40 godzinach eksploatacji
kolejne wymiany raz w roku
Spust kondensatu co najmniej raz w tygodniu
Czyszczenie zaworu zwrotnego co najmniej raz w roku
Pasek klinowy kontrola naprężenia co tydzień
wymiana w przypadku zużycia

Czynność	Cykle
Filtr ssący	kontrolowanie	co tydzień
czyszczenie	co 60 godzin eksploatacji
wymiana	zależnie od potrzeb (co najmniej raz w roku)
Kontrola stanu oleju	codziennie przed uruchomieniem
Wymiana oleju	pierwsza wymiana	po 40 godzinach eksploatacji
kolejne wymiany	raz w roku
Spust kondensatu	co najmniej raz w tygodniu
Czyszczenie zaworu zwrotnego	co najmniej raz w roku
Pasek klinowy	kontrola naprężenia	co tydzień
wymiana	w przypadku zużycia

A. Spust kondensatu.

B. Kontrola stanu filtra.

C. Kontrola stanu oleju.

D. Wymiana paska klinowego.

ELM.06Pytanie 707

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Pomiary i diagnostyka

Konwersja programu napisanego w języku LD na kod maszynowy, który jest zrozumiały dla jednostki centralnej PLC, odbywa się w środowisku narzędziowym PLC przy użyciu polecenia

A. download

B. compile

C. save as

D. upload

ELM.06Pytanie 708

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Jaka jest zależność logiczna sygnału Y od sygnałów A i B w przedstawionym układzie pneumatycznym?

A. Zależność logiczna typu NOT (Y działa, gdy A lub B nie jest aktywne)

B. Zależność logiczna typu AND (Y działa, gdy A i B są aktywne jednocześnie)

C. Brak zależności logicznej (Y działa niezależnie od A i B)

D. Zależność logiczna typu OR (Y działa, gdy A lub B jest aktywne)

ELM.06Pytanie 709

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?

A. D.

B. A.

C. B.

D. C.

ELM.03Pytanie 710

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Jaką funkcję spełnia urządzenie, którego dane techniczne przedstawiono w tabeli?

Ciecz robocza Jednostka Olej mineralny
Wydajność dm³/min 47 przy n = 1450 min⁻¹, p = 1 MPa
Ciśnienie na wlocie MPa - 0,02 (podciśnienie) do 0,5 (nadciśnienie)
Ciśnienie na wylocie MPa maks 10
Ciśnienie przecieków MPa maks 0,2
Moment obrotowy Nm maks. 2,5
Prędkość obrotowa obr/min 1000 do 1800
Optymalna temperatura pracy (cieczy w zbiorniku) K 313-328
Filtracja μm 16

Ciecz robocza	Jednostka	Olej mineralny
Wydajność	dm³/min	47 przy n = 1450 min⁻¹, p = 1 MPa
Ciśnienie na wlocie	MPa	- 0,02 (podciśnienie) do 0,5 (nadciśnienie)
Ciśnienie na wylocie	MPa	maks 10
Ciśnienie przecieków	MPa	maks 0,2
Moment obrotowy	Nm	maks. 2,5
Prędkość obrotowa	obr/min	1000 do 1800
Optymalna temperatura pracy (cieczy w zbiorniku)	K	313-328
Filtracja	μm	16

A. Utrzymuje stałe ciśnienie niezależnie od kierunku przepływu cieczy.

B. Otwiera i zamyka przepływ cieczy roboczej.

C. Wytwarza strumień oleju w układach i urządzeniach hydraulicznych.

D. Steruje kierunkiem przepływu cieczy.

ELM.03Pytanie 711

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Podaj właściwą sekwencję montażu składników w układzie przygotowania sprężonego powietrza, zaczynając od strony złożonego systemu pneumatycznego.

A. Reduktor, manometr, filtr powietrza, smarownica

B. Smarownica, manometr, reduktor, filtr powietrza

C. Filtr powietrza, manometr, reduktor, smarownica

D. Manometr, reduktor, smarownica, filtr powietrza

ELM.03Pytanie 712

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionego na rysunku.

A. 6, 2, 4, 3, 5, 1

B. 1, 6, 2, 3, 4, 5

C. 5, 1, 3, 4, 6, 2

D. 2, 5, 3, 6, 4, 1

ELM.06Pytanie 713

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sieci i komunikacja

Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?

A. USB

B. LPT

C. RS232

D. PS/2

ELM.06Pytanie 714

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jaką czynność należy zrealizować w pierwszej kolejności przy wymianie filtru ssawnego w instalacji hydraulicznej?

A. Usunąć zanieczyszczenia z wnętrza zbiornika zasilacza hydraulicznego

B. Wyciągnąć wkład filtra oleju i powietrza

C. Spuścić olej do właściwego naczynia przez korek spustowy

D. Napełnić zbiornik czystym olejem oraz odpowietrzyć system

ELM.06Pytanie 715

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Przyczyny szarpania oraz niestabilności w działaniu hydraulicznych systemów napędowych mogą obejmować

A. wyciek w systemie hydraulicznym

B. zbyt wysoką lepkość oleju

C. zbyt niską lepkość oleju

D. zapowietrzenie czynnika roboczego

ELM.06Pytanie 716

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Które stwierdzenie dotyczące działania przedstawionego programu jest prawdziwe?

A. Podanie sygnału "1" na wejścia I0.2 lub M0.3 spowoduje, że po 5 s ustawiona zostanie "1" na wyjściu Q0.4

B. Jednoczesne podanie sygnału "1" na wejścia I0.2 i M0.3 spowoduje, że po 5 s ustawiona zostanie "1" na wyjściu Q0.4

C. Jednoczesne podanie sygnału "1" na wejścia I0.2 i M0.3 spowoduje ustawienie na 5 s "1" na wyjściu Q0.4

D. Podanie sygnału "1" na wejścia I0.2 lub M0.3 spowoduje ustawienie na 5 s "1" na wyjściu Q0.4

ELM.03Pytanie 717

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Które elementy hydraulicznego zaworu rozdzielającego 4/3 oznaczone są na rysunku cyframi 1 i 2?

A. Amortyzatory.

B. Sprężyny centrujące.

C. Przyciski awaryjne.

D. Popychacze.

ELM.03Pytanie 718

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego

A. szeregowo-bocznikowego.

B. bocznikowego.

C. szeregowego.

D. obcowzbudnego.

ELM.03Pytanie 719

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

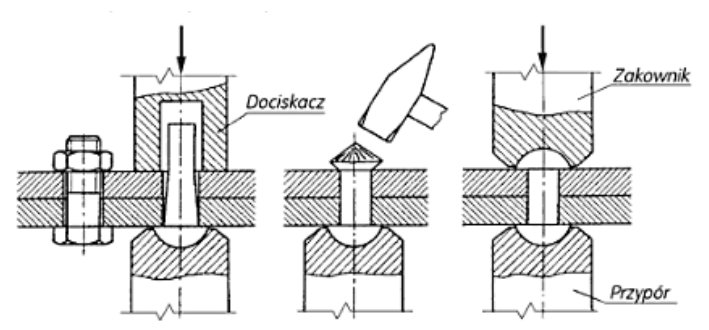

Który rodzaj połączenia przedstawiono na rysunku?

A. Zgrzewane.

B. Spawane.

C. Lutowane.

D. Nitowe.

ELM.06Pytanie 720

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Jakiej litery używamy do oznaczania na schematach systemów sterowania wyjść sterownika PLC?

A. Q

B. W

C. I

D. X

Lista pytań egzaminacyjnych

Filtrowanie pytań

Gdzie nie powinno się stosować urządzeń mechatronicznych z silnikiem komutatorowym?

Którego narzędzia należy użyć do wymiany łącznika przedstawionego na rysunku?

Wejście LD przedstawionego na rysunku licznika służy do

Przedstawiony na rysunku symbol jest graficzną reprezentacją

Na schemacie symbolem 1A oznaczono

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.?

Tłoczysko siłownika 1A1 powinno wysunąć się po wciśnięciu przycisku zaworu 1V1, a wsunąć po wciśnięciu przycisku zaworu 1V2. Układ sterowania pneumatycznego, połączony według schematu przedstawionego na rysunku, nie działa poprawnie. Przyczyną jest błędne połączenie

Enkoder absolutny jednoobrotowy, o podanych parametrach, służy do

Na rysunku przedstawiono

Który siłownik przedstawiony na ilustracjach, należy zamontować w układzie w miejscu oznaczonym cyfrą 5.

Na którym rysunku przedstawiono szkic przekroju prawidłowo zaciśniętej końcówki przewodu w obszarze z izolacją?

Którym z przedstawionych symboli graficznych oznaczana jest cewka przekaźnika czasowego z opóźnionym załączeniem?

Jakie urządzenie jest używane do pomiaru ciśnienia w systemach hydraulicznych?

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

W przedstawionym na rysunku programie sterowania, na wyjściu Q0.0 sygnał logiczny 1 pojawi się po zliczeniu 3 impulsów

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

Jakie czynności są niezbędne do utrzymania sprawności urządzeń hydraulicznych?

W dokumentacji dotyczączej prasy pneumatycznej jako kluczowy parametr eksploatacji określono ciśnienie zasilające na poziomie 0,6 MPa ± 5%. Który z podanych pomiarów nie mieści się w akceptowalnym zakresie?

Przedstawiony na rysunku blok z biblioteki sterownika PLC ma za zadanie

Do czego służy klucz dynamometryczny?

Który z diagramów czasowych przedstawia działanie bloku czasowego TON?

Wskaż, który rodzaj siłownika można wykorzystać w układzie zasilanym sprężonym powietrzem o ciśnieniu p = 0,8 MPa, jeśli wymagana jest siła teoretyczna 50 daN oraz przemieszczenie 10 cm?

Pierścienie uszczelniające siłownika dwustronnego działania są oznaczone cyframi

Stan wyjścia Q0.0

Konwersja programu napisanego w języku LD na kod maszynowy, który jest zrozumiały dla jednostki centralnej PLC, odbywa się w środowisku narzędziowym PLC przy użyciu polecenia

Jaka jest zależność logiczna sygnału Y od sygnałów A i B w przedstawionym układzie pneumatycznym?

Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?

Podaj właściwą sekwencję montażu składników w układzie przygotowania sprężonego powietrza, zaczynając od strony złożonego systemu pneumatycznego.

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionego na rysunku.

Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?

Jaką czynność należy zrealizować w pierwszej kolejności przy wymianie filtru ssawnego w instalacji hydraulicznej?

Przyczyny szarpania oraz niestabilności w działaniu hydraulicznych systemów napędowych mogą obejmować

Które stwierdzenie dotyczące działania przedstawionego programu jest prawdziwe?

Które elementy hydraulicznego zaworu rozdzielającego 4/3 oznaczone są na rysunku cyframi 1 i 2?

Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego

Który rodzaj połączenia przedstawiono na rysunku?

Jakiej litery używamy do oznaczania na schematach systemów sterowania wyjść sterownika PLC?
