Question 1

ELM.03 Pytanie 41

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Toczenie powierzchni czołowej przedstawia rysunek.

A. A.

B. C.

C. D.

D. B.

Answer

A. oba przyciski są uszkodzone.

B. przycisk S1 jest sprawny, przycisk S2 jest uszkodzony.

C. oba przyciski są sprawne.

D. przycisk S1 jest uszkodzony, przycisk S2 jest sprawny.

Answer

A. 1V1 i 2V1

Answer

A. Do siłownika jednostronnego działania

B. Do zbiornika oleju hydraulicznego

C. Do siłownika dwustronnego działania

D. Do zbiornika sprężonego powietrza

Answer

A. Zawór nastawny podwójnego sygnału

Answer

A. Unipolarny złączowy.

Answer

A. Odolejanie

Answer

A. Szybkozłącze i wtykowe.

B. Zakręcane i zaciskowe.

C. Zaciskowe i szybkozłącze.

D. Wtykowe i zakręcane.

Answer

A. Zasilacza 3.

Answer

A. Stal wysokowęglowa

Answer

A. Typ 7307 B

Answer

A. wejściowe.

Answer

A. szeregowego z wtykiem USB

B. szeregowego z wtykiem RS232

C. Ethernet z wtykiem RJ12

D. Ethernet z wtykiem RJ45

Answer

A. docieranie.

Answer

A. HFA, HFC, HFD

Answer

A. zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy, podłączyć źródło zasilania

B. podłączyć źródło zasilania, zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy

C. podłączyć źródło zasilania, założyć pasek klinowy, zamocować silnik w obudowie wiertarki przy użyciu śrub

D. zamocować silnik w obudowie wiertarki przy użyciu śrub, podłączyć źródło zasilania, założyć pasek klinowy

Answer

A. Benzynę oraz ten sam rodzaj smaru, jaki został użyty wcześniej

B. Ciepłą wodę z detergentem oraz ten sam typ smaru, który był wcześniej użyty

C. Ciepłą wodę z detergentem oraz dowolny smar do łożysk tocznych

D. Destylowaną wodę oraz dowolny smar do łożysk tocznych

Answer

A. zabezpieczenie przed nadmiernym wzrostem ciśnienia.

B. odłączenie pompy 1 od siłownika 5.

C. swobodny przepływ cieczy roboczej w zbiorniku 2.

D. ustawienie wartości ciśnienia cieczy roboczej w układzie.

Answer

A. po upływie kilkunastu sekund, sprawdzając w tym czasie tętno

Answer

A. kompresor olejowy.

Answer

A. Sterownik PLC

Answer

A. optyczną.

Answer

A. Siłownik pneumatyczny.

Answer

A. Szerokości rowków.

Answer

A. 120,0 kΩ

Answer

A. (254)10

Answer

A. C = 0,1 mF

Question 2

ELM.03 Pytanie 42

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Olej mineralny wzbogacony składnikami, które poprawiają właściwości antykorozyjne oraz odporność na starzenie, a także z dodatkami zwiększającymi smarność, oznaczany jest jakim symbolem?

A. HLP

B. H

C. HL

D. HVLP

Question 3

ELM.03 Pytanie 43

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że

Pomiar rezystancji zestyku w Ω
przycisku zwiernego S1 przycisku rozwiernego S2
przed wciśnięciem przycisku po wciśnięciu przycisku przed wciśnięciem przycisku po wciśnięciu przycisku
∞ ∞ 0 0

Question 4

ELM.06 Pytanie 44

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

x \ yz 00 01 11 10
0 1 0 0 1
1 1 0 0 1

A. f = x

B. f = y̅z

C. f = xy̅z̅

D. f = z̅

Question 5

ELM.03 Pytanie 45

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Montaż, uruchamianie i konser…

Za pomocą których elementów układu elektropneumatycznego, którego schemat przedstawiono na rysunku, należy regulować prędkość wysuwania tłoczysk siłowników 1A1 i 2A1?

Question 6

ELM.06 Pytanie 46

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Eksploatacja i programowanie …

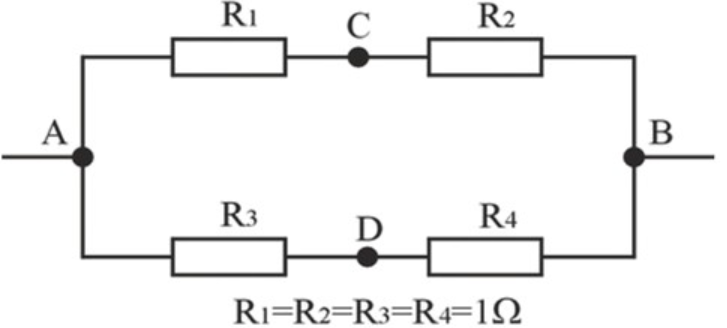

W obwodzie o schemacie przedstawionym na rysunku wartości rezystancji wynoszą: R1 = R2 = 100 Ω, R3 = R4 = 50 Ω. Określ, który z rezystorów jest uszkodzony, jeżeli przez źródło płynie prąd o natężeniu 100 mA.

A. R4

B. R2

C. R3

D. Rl

Question 7

ELM.03 Pytanie 47

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Jakie jest właściwe podłączenie dla przyłącza oznaczonego literą 'T' w zaworze hydraulicznym 4/2, które ma oznaczenia A, B, P i T?

Question 8

ELM.06 Pytanie 48

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Eksploatacja i programowanie …

Jaki typ zaworu powinno się użyć w układzie pneumatycznym, aby zachować ciśnienie na określonym poziomie?

Question 9

ELM.06 Pytanie 49

Kategorie: Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Jaki rodzaj tranzystora oznacza się symbolem przedstawionym na rysunku?

Question 10

ELM.06 Pytanie 50

Kategorie: Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?

A. C.

B. A.

C. B.

D. D.

Question 11

ELM.06 Pytanie 51

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Eksploatacja i programowanie …

Jaką metodę uzyskiwania sprężonego powietrza należy zastosować, aby jak najlepiej usunąć olej z medium roboczego?

Question 12

ELM.03 Pytanie 52

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

A. A.

B. B.

C. D.

D. C.

Question 13

ELM.03 Pytanie 53

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

Typ pompy Ilość oleju w silniku
l Ilość oleju w komorze olejowej
l Całkowita ilość
oleju w pompie
l
IF1 100; 150; 200 0,40 - 0,40
IF1 50; 75; 100; 150; 200 0,40 - 0,40
IF2 300 0,90 0,12 1,02
IF1 300; 400 1,70 0,12 1,82
IF2 400 1,70 0,12 1,82
IF1 550 1,70 0,12 1,82
IF2 550 1,70 0,12 1,82
IF1 750 2,00 0,12 2,12
IF1 1000 2,00 0,12 2,12
IF1 1500; 2000 5,00 0,18 5,18

A. 1,82 l

B. 0,90 l

C. 1,70 l

D. 0,40 l

Question 14

ELM.03 Pytanie 54

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

Question 15

ELM.03 Pytanie 55

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Na podstawie danych katalogowych napędu bramy garażowej wskaż zasilacz, którego należy użyć do zasilania akcesoriów tego napędu.

Napięcie zasilania (V ~/Hz) 230/50
Napięcie zasilania akcesoriów (V DC) 24
Maks. obciążenie akcesoriów (mA) 200
Układ logiczny Automatyczny/
półautomatyczny
Wyprowadzenia płyty Otwieranie/stop/
zabezpieczenia/
ukł. kontrolny/lampka
błyskowa 24 VDC
Czas świecenia lampy oświetleniowej 2 min

Napięcie
wyjściowe Natężenie prądu
wyjściowego
Zasilacz 1. 24 V ~ 0,5 A
Zasilacz 2. 24 V = 0,2 A
Zasilacz 3. 230 V ~ 0,5 A
Zasilacz 4. 230 V = 0,2 A

Question 16

ELM.03 Pytanie 56

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Który z podanych materiałów znajduje zastosowanie w konstrukcjach spawanych?

Question 17

ELM.03 Pytanie 57

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Który typ łożyska należy zastosować w zespole mechanicznym wiedząc, że średnica gniazda wynosi 35 mm, jego wysokość wynosi 11 mm, natomiast średnica zewnętrzna wału wynosi 10 mm?

TYP Wymiary
d D B
7200 B 10 30 9
7300 B 10 35 11
7202 B 15 35 11
7302 B 15 42 13
7203 B 17 40 12
7207 B 35 72 17
7307 B 35 80 21

Question 18

ELM.03 Pytanie 58

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Na rysunku przedstawiono pneumatyczne elementy

Question 19

ELM.06 Pytanie 59

Kategorie: Programowanie PLC Sieci i komunikacja

Eksploatacja i programowanie …

Konfiguracja sterownika PLC z ustawieniami oprogramowania, przedstawionymi na ilustracji, możliwa jest za pomocą przewodu

Question 20

ELM.03 Pytanie 60

Kategorie: Montaż i demontaż Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Obróbka ręczna przedstawiona na rysunku to

Question 21

ELM.03 Pytanie 61

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Ciecze hydrauliczne o podwyższonej odporności na ogień, wykorzystywane w miejscach narażonych na wybuch, to ciecze oznaczone symbolami

Question 22

ELM.03 Pytanie 62

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Montaż, uruchamianie i konser…

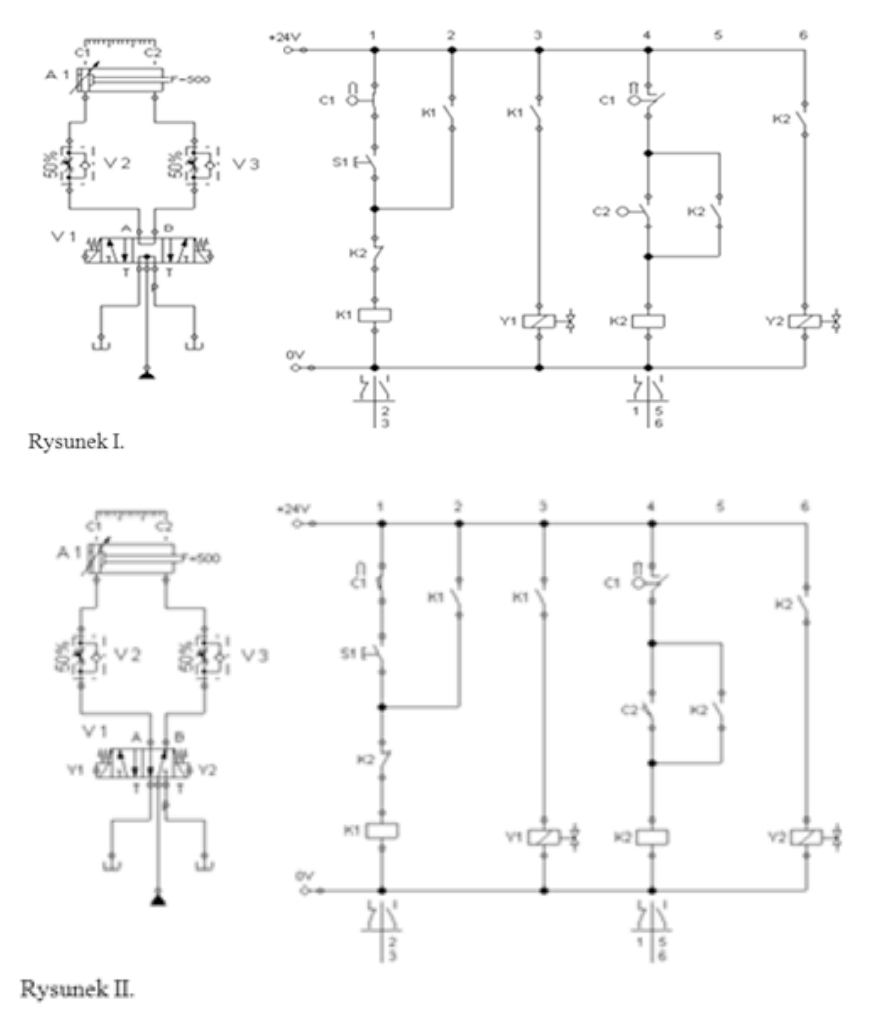

W celu sprawdzenia poprawności działania układu przedstawionego na schemacie, zmierzono napięcie zasilania. Wskaż wynik pomiaru, który świadczy, że napięcie zasilania jest prawidłowe?

A. 24 V

B. 400 V

C. 380 V

D. 230 V

Question 23

ELM.03 Pytanie 63

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

Question 24

ELM.06 Pytanie 64

Kategorie: Konserwacja i eksploatacja

Eksploatacja i programowanie …

Jakie substancje należy zgromadzić, zanim przystąpimy do czyszczenia łożysk tocznych oraz ich ponownego nasmarowania?

Question 25

ELM.03 Pytanie 65

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jaka powinna być wartość natężenia prądu przepływającego przez grzałkę piecyka kalibracyjnego o rezystancji R = 100 Ω, aby wydzielała się moc równa P = 10 kW?

P = I² · R

A. 100 A

B. 1 A

C. 1000 A

D. 10 A

Question 26

ELM.03 Pytanie 66

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Na przedstawionym schemacie zawór oznaczony cyfrą 3 odpowiada za

Question 27

ELM.03 Pytanie 67

Kategorie: Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Technik, podczas naprawy urządzenia mechatronicznego, doznał porażenia prądem elektrycznym, upadł na ziemię i przestał oddychać. Osoba udzielająca pierwszej pomocy powinna zainicjować działania ratunkowe?

Question 28

ELM.03 Pytanie 68

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Na rysunku przedstawiono zrzut ekranu i ustawienia oscyloskopu. Jaka jest amplituda sygnału przedstawionego na ekranie?

A. 8V

B. 6V

C. 2V

D. 4V

Question 29

ELM.03 Pytanie 69

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

W układzie elektropneumatycznym przedstawionym na rysunku należy zamontować zawór rozdzielającego w wersji

A. V4

B. V3

C. V2

D. V1

Question 30

ELM.03 Pytanie 70

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Siłownik pneumatyczny ze sprężyną zwrotną przeznaczony jest do podnoszenia masy (ruch powolny, obciążenie na całym skoku). Ciśnienie robocze w instalacji pneumatycznej wynosi 6*10⁵ N/m². Obliczona średnica cylindra, z uwzględnieniem sprawności siłownika η = 0,75 oraz stwierdzonych w instalacji pneumatycznej wahań ciśnienia roboczego rzędu 5% wartości nominalnej, wynosi 65 mm. Z zamieszczonego w tabeli typoszeregu siłowników dobierz średnicę cylindra spełniającą powyższe warunki.

Tabl. 1. Parametry siłowników
średnica cylindra w mm 12 16 20 25 32 40 50 63 80 100 125 160 200
średnica tłoczyska w mm 6 8 8 10 12 16 20 20 25 25 32 40 40
gwinty otworów przyłączeniowych M5 M5 G⅛ G⅛ G⅛ G¼ G¼ G⅜ G⅜ G⅜ G½ G¾ G¾
siła pchająca przy
p_o = 6 bar w N siłownik jednostron. dział. 50 96 151 241 375 644 968 1560 2530 4010 -- -- --
siłownik dwustron. dział. 58 106 164 259 422 665 1040 1650 2660 4150 6450 10600 16600
siła ciągnąca przy
p_o = 6 bar w N siłownik dwustronnego
działania 54 79 137 216 364 550 870 1480 2400 3890 6060 9960 15900
siłownik jednostron. dział. 10, 25, 50 25, 50, 80, 100 --
skoki w mm siłownik dwustron. dział. do
160 do
200 do
320 10, 25, 50, 80, 100, 160, 200, 250, 320, 400, 500........2000

A. 50 mm

B. 100 mm

C. 80 mm

D. 63 mm

Question 31

ELM.03 Pytanie 71

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Parametry zamieszczone w tabeli charakteryzują

Parametr Wartość
Wydajność 21 l/min
Prędkość obrotowa 1500 obr./min
objętość geometryczna 14 cm³/obr.
zakres obrotów od 800 do 3500 obr/min
ciśnienie nominalne 25 MPa
ciśnienie maksymalne 26 MPa

Question 32

ELM.03 Pytanie 72

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Montaż, uruchamianie i konser…

Który z elementów mechatronicznego układu napędowego umożliwia zmianę prędkości wysuwania tłoczyska siłownika 1A1?

Question 33

ELM.03 Pytanie 73

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Na rysunku przedstawiono wykonywanie pomiaru prędkości obrotowej wału silnika napędowego w systemie mechatronicznym metodą

Question 34

ELM.03 Pytanie 74

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

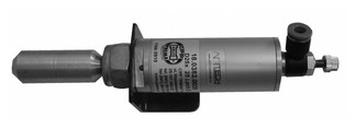

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?

Question 35

ELM.03 Pytanie 75

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Do pomiaru której wielkości służy przedstawiona na rysunku śruba mikrometryczna?

Question 36

ELM.03 Pytanie 76

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jaką wartość rezystancji powinien mieć rezystor R1 ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

Question 37

ELM.06 Pytanie 77

Kategorie: Programowanie PLC Elementy i symbole

Eksploatacja i programowanie …

Jakimi literami oznaczane są analogowe wyjścia w sterownikach PLC?

A. I

B. AI

C. AQ

D. Q

Question 38

ELM.03 Pytanie 78

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Charakterystykę I = f(U) diody półprzewodnikowej można uzyskać za pomocą oscyloskopu dwukanałowego w trybie

A. DC

B. X/Y

C. AC

D. X/T

Question 39

ELM.03 Pytanie 79

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie

Montaż, uruchamianie i konser…

Wartość sygnału binarnego (11100111)₂ na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej

Question 40

ELM.03 Pytanie 80

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$

Pomiar rezystancji zestyku w Ω
przycisku zwiernego S1		przycisku rozwiernego S2
przed wciśnięciem przycisku	po wciśnięciu przycisku	przed wciśnięciem przycisku	po wciśnięciu przycisku
∞	∞	0	0

Typ pompy	Ilość oleju w silniku l	Ilość oleju w komorze olejowej l	Całkowita ilość oleju w pompie l
IF1 100; 150; 200	0,40	-	0,40
IF1 50; 75; 100; 150; 200	0,40	-	0,40
IF2 300	0,90	0,12	1,02
IF1 300; 400	1,70	0,12	1,82
IF2 400	1,70	0,12	1,82
IF1 550	1,70	0,12	1,82
IF2 550	1,70	0,12	1,82
IF1 750	2,00	0,12	2,12
IF1 1000	2,00	0,12	2,12
IF1 1500; 2000	5,00	0,18	5,18

Napięcie zasilania (V ~/Hz)	230/50
Napięcie zasilania akcesoriów (V DC)	24
Maks. obciążenie akcesoriów (mA)	200
Układ logiczny	Automatyczny/ półautomatyczny
Wyprowadzenia płyty	Otwieranie/stop/ zabezpieczenia/ ukł. kontrolny/lampka błyskowa 24 VDC
Czas świecenia lampy oświetleniowej	2 min

	Napięcie wyjściowe	Natężenie prądu wyjściowego
Zasilacz 1.	24 V ~	0,5 A
Zasilacz 2.	24 V =	0,2 A
Zasilacz 3.	230 V ~	0,5 A
Zasilacz 4.	230 V =	0,2 A

TYP	Wymiary
TYP	d	D	B
7200 B	10	30	9
7300 B	10	35	11
7202 B	15	35	11
7302 B	15	42	13
7203 B	17	40	12
7207 B	35	72	17
7307 B	35	80	21

Tabl. 1. Parametry siłowników
średnica cylindra w mm		12	16	20	25	32	40	50	63	80	100	125	160	200
średnica tłoczyska w mm		6	8	8	10	12	16	20	20	25	25	32	40	40
gwinty otworów przyłączeniowych		M5	M5	G⅛	G⅛	G⅛	G¼	G¼	G⅜	G⅜	G⅜	G½	G¾	G¾
siła pchająca przy p_o = 6 bar w N	siłownik jednostron. dział.	50	96	151	241	375	644	968	1560	2530	4010	--	--	--
siła pchająca przy p_o = 6 bar w N	siłownik dwustron. dział.	58	106	164	259	422	665	1040	1650	2660	4150	6450	10600	16600
siła ciągnąca przy p_o = 6 bar w N	siłownik dwustronnego działania	54	79	137	216	364	550	870	1480	2400	3890	6060	9960	15900
siła ciągnąca przy p_o = 6 bar w N	siłownik jednostron. dział.	10, 25, 50					25, 50, 80, 100					--
skoki w mm	siłownik dwustron. dział.	do 160	do 200	do 320	10, 25, 50, 80, 100, 160, 200, 250, 320, 400, 500........2000

Parametr	Wartość
Wydajność	21 l/min
Prędkość obrotowa	1500 obr./min
objętość geometryczna	14 cm³/obr.
zakres obrotów	od 800 do 3500 obr/min
ciśnienie nominalne	25 MPa
ciśnienie maksymalne	26 MPa

Filtrowanie pytań

Toczenie powierzchni czołowej przedstawia rysunek.

Olej mineralny wzbogacony składnikami, które poprawiają właściwości antykorozyjne oraz odporność na starzenie, a także z dodatkami zwiększającymi smarność, oznaczany jest jakim symbolem?

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1". x \ yz000111100100111001

Za pomocą których elementów układu elektropneumatycznego, którego schemat przedstawiono na rysunku, należy regulować prędkość wysuwania tłoczysk siłowników 1A1 i 2A1?

W obwodzie o schemacie przedstawionym na rysunku wartości rezystancji wynoszą: R1 = R2 = 100 Ω, R3 = R4 = 50 Ω. Określ, który z rezystorów jest uszkodzony, jeżeli przez źródło płynie prąd o natężeniu 100 mA.

Jakie jest właściwe podłączenie dla przyłącza oznaczonego literą 'T' w zaworze hydraulicznym 4/2, które ma oznaczenia A, B, P i T?

Jaki typ zaworu powinno się użyć w układzie pneumatycznym, aby zachować ciśnienie na określonym poziomie?

Jaki rodzaj tranzystora oznacza się symbolem przedstawionym na rysunku?

Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?

Jaką metodę uzyskiwania sprężonego powietrza należy zastosować, aby jak najlepiej usunąć olej z medium roboczego?

Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

Który z podanych materiałów znajduje zastosowanie w konstrukcjach spawanych?

Który typ łożyska należy zastosować w zespole mechanicznym wiedząc, że średnica gniazda wynosi 35 mm, jego wysokość wynosi 11 mm, natomiast średnica zewnętrzna wału wynosi 10 mm? TYPWymiarydDB7200 B103097300 B1035117202 B1535117302 B1542137203 B1740127207 B3572177307 B358021

Na rysunku przedstawiono pneumatyczne elementy

Konfiguracja sterownika PLC z ustawieniami oprogramowania, przedstawionymi na ilustracji, możliwa jest za pomocą przewodu

Obróbka ręczna przedstawiona na rysunku to

Ciecze hydrauliczne o podwyższonej odporności na ogień, wykorzystywane w miejscach narażonych na wybuch, to ciecze oznaczone symbolami

W celu sprawdzenia poprawności działania układu przedstawionego na schemacie, zmierzono napięcie zasilania. Wskaż wynik pomiaru, który świadczy, że napięcie zasilania jest prawidłowe?

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

Jakie substancje należy zgromadzić, zanim przystąpimy do czyszczenia łożysk tocznych oraz ich ponownego nasmarowania?

Jaka powinna być wartość natężenia prądu przepływającego przez grzałkę piecyka kalibracyjnego o rezystancji R = 100 Ω, aby wydzielała się moc równa P = 10 kW? P = I2 · R

Na przedstawionym schemacie zawór oznaczony cyfrą 3 odpowiada za

Technik, podczas naprawy urządzenia mechatronicznego, doznał porażenia prądem elektrycznym, upadł na ziemię i przestał oddychać. Osoba udzielająca pierwszej pomocy powinna zainicjować działania ratunkowe?

Na rysunku przedstawiono zrzut ekranu i ustawienia oscyloskopu. Jaka jest amplituda sygnału przedstawionego na ekranie?

W układzie elektropneumatycznym przedstawionym na rysunku należy zamontować zawór rozdzielającego w wersji

Parametry zamieszczone w tabeli charakteryzują ParametrWartośćWydajność21 l/minPrędkość obrotowa1500 obr./minobjętość geometryczna14 cm³/obr.zakres obrotówod 800 do 3500 obr/minciśnienie nominalne25 MPaciśnienie maksymalne26 MPa

Który z elementów mechatronicznego układu napędowego umożliwia zmianę prędkości wysuwania tłoczyska siłownika 1A1?

Na rysunku przedstawiono wykonywanie pomiaru prędkości obrotowej wału silnika napędowego w systemie mechatronicznym metodą

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?

Do pomiaru której wielkości służy przedstawiona na rysunku śruba mikrometryczna?

Jaką wartość rezystancji powinien mieć rezystor R1 ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

Jakimi literami oznaczane są analogowe wyjścia w sterownikach PLC?

Charakterystykę I = f(U) diody półprzewodnikowej można uzyskać za pomocą oscyloskopu dwukanałowego w trybie

Wartość sygnału binarnego (11100111)2 na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora) $$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

x \ yz 00 01 11 10
0 1 0 0 1
1 1 0 0 1

Jaka powinna być wartość natężenia prądu przepływającego przez grzałkę piecyka kalibracyjnego o rezystancji R = 100 Ω, aby wydzielała się moc równa P = 10 kW?

P = I² · R

Parametry zamieszczone w tabeli charakteryzują

Parametr Wartość
Wydajność 21 l/min
Prędkość obrotowa 1500 obr./min
objętość geometryczna 14 cm³/obr.
zakres obrotów od 800 do 3500 obr/min
ciśnienie nominalne 25 MPa
ciśnienie maksymalne 26 MPa

Wartość sygnału binarnego (11100111)₂ na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$
