Który z przedstawionych symboli graficznych odnosi się do przycisku bistabilnego?
A. A.
B. B.
C. D.
D. C.
Filtrowanie pytań
Montaż, uruchamianie i konser…
Spośród wymienionych zjawisk fizycznych, w urządzeniach przekształcających liniowe przemieszczenie na sygnał elektryczny, najczęściej stosowane jest zjawisko
A. magnotorezystancji (Gaussa)
B. piezoelektryczne
C. zwane efektem Dopplera
D. magnetooptyczne (Faradaya)
Montaż, uruchamianie i konser…
Które narzędzie służy do zaciskania przedstawionych opasek na wiązkach przewodów?
A. Narzędzie 3.
B. Narzędzie 4.
C. Narzędzie 2.
D. Narzędzie 1.
Eksploatacja i programowanie …
Na diagramie stanów został przedstawiony cykl pracy siłownika 1A i zaworu roboczego sterującego tym siłownikiem. Określ, w jakim momencie pracy siłownika rozpoczyna się odliczanie opóźnienia czasowego 2 s.
A. Rozpoczęcia wysuwania się siłownika 1A.
B. Przesterowania zaworu roboczego w stan "a".
C. Uruchomienia elementu sygnałowego S1.
D. Przesterowania zaworu roboczego w stan "b".
Eksploatacja i programowanie …
Jaki rodzaj tranzystora oznacza się symbolem przedstawionym na rysunku?
A. Unipolarny złączowy.
B. Bipolarny npn.
C. Bipolarny pnp.
D. Unipolarny z izolowaną bramką.
Eksploatacja i programowanie …
Którą spoinę przedstawiono na rysunku?
A. Brzegową.
B. Pachwinową.
C. Czołową typu V.
D. Czołową typu 1/2V.
ELM.06 Pytanie 767
Eksploatacja i programowanie …
Ultradźwiękowy przetwornik poziomu, którego parametry przedstawiono w ramce, wymaga do prawidłowej pracy zasilania m.in. prądem o natężeniu
| Wyjścia: | prądowe 4 ÷ 20 mA |
| Zasilanie: | 12 ÷ 30 V DC, 0,1 A |
| Maksymalne obciążenie: | 600 Ω w pętli przy 24 V DC |
| Pobór mocy: | maks. 0,75 W (25 mA przy 24 V DC) |
| Zakres pomiarowy: | 300 ÷ 75000 mm |
| Dokładność: | 0,25% |
| Temperatura pracy: | -30 ÷ +60°C |
A. 20 mA
B. 100 mA
C. 25 mA
D. 4 mA
Montaż, uruchamianie i konser…
Który z przedstawionych manipulatorów posiada zamknięty łańcuch kinematyczny?
A. D.
B. B.
C. C.
D. A.
Montaż, uruchamianie i konser…
Który rodzaj smaru powinien być zastosowany do lubrykantowania elementów wykonanych z plastiku?
A. Smar litowy
B. Smar silikonowy
C. Smar molibdenowy
D. Smar grafitowy
Eksploatacja i programowanie …
Jakie powinno być ciśnienie powietrza zasilającego siłownik, którego powierzchnia tłoka wynosi S = 0,003 m2, aby uzyskać siłę F = 1,5 kN?
A. 0,5 MPa
B. 5,0 MPa
C. 50,0 kPa
D. 50,0 hPa
Montaż, uruchamianie i konser…
Na rysunku przedstawiono wykres zależności sygnału wyjściowego od wielkości regulowanej (temperatury) regulatora
A. ciągłego.
B. trójstanowego.
C. impulsowego.
D. dwustanowego.
Montaż, uruchamianie i konser…
Na etykiecie rozdzielacza pneumatycznego MEH-5/2-1/8-B zaznaczono średnicę przyłącza
A. G5/2
B. 5 mm
C. G 1/8
D. 8 mm
Montaż, uruchamianie i konser…
Wartość napięcia wskazywana przez woltomierz wynosi
A. 16 V
B. 8 V
C. 40 V
D. 4 V
Montaż, uruchamianie i konser…

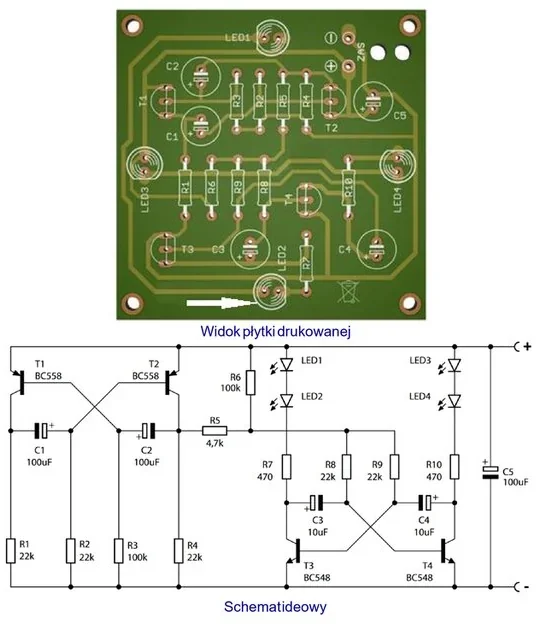

Które źródło służy do bezpośredniego zasilania urządzenia wskazanego na rysunku strzałką?
A. Silnik spalinowy.
B. Zasilacz hydrauliczny.
C. Zasilacz pneumatyczny.
D. Prądnica elektryczna.
Montaż, uruchamianie i konser…
Cyfrą 1 oznaczono złącze
A. D-Sub DE-9
B. IEEE 1294
C. IEE-488
D. BNC
ELM.03 Pytanie 776
Montaż, uruchamianie i konser…
Podczas inspekcji systemu podnośnika hydraulicznego zauważono, że olej się spienia i jest wydobywany przez odpowietrznik zbiornika. Co może być przyczyną tej usterki?
A. Wytarte pierścienie uszczelniające rozdzielaczy
B. Nieszczelność zaworu bezpieczeństwa
C. Wytarte pierścienie uszczelniające tłokowe
D. Nieszczelność w przewodzie ssawnym pompy
ELM.06 Pytanie 777
Eksploatacja i programowanie …
Której z poniższych czynności projektowych nie można zrealizować w oprogramowaniu CAM?
A. Symulowania procesu obróbczy w wirtualnej przestrzeni
B. Opracowania instrukcji (G-CODE) dla urządzeń Rapid Prototyping
C. Przygotowania dokumentacji technologicznej produktu
D. Generowania kodu dla maszyny CNC
Montaż, uruchamianie i konser…
Przy pracy z urządzeniami, które są zasilane, należy używać narzędzi izolowanych oznaczonych
A. zielonym kolorem z żółtą obręczą
B. napisem "narzędzie bezpieczne"
C. symbolem podwójnego trójkąta z określoną wartością napięcia
D. symbolem kwadratu z określoną wartością napięcia
Montaż, uruchamianie i konser…
Enkoder absolutny jednoobrotowy, o podanych parametrach, służy do
A. ustalenia aktualnej pozycji elementu obracanego.
B. ustalenia aktualnej pozycji elementu przesuwanego.
C. pomiaru prędkości obrotowej maszyn wirujących.
D. pomiaru małych przemieszczeń liniowych.
Eksploatacja i programowanie …
Na schemacie przedstawiono połączone równolegle
A. silniki hydrauliczne.
B. siłowniki o ruchu obrotowym.
C. pompy hydrauliczne.
D. sprężarki powietrza roboczego.
Montaż, uruchamianie i konser…
Do jakiego rodzaju prac stosowane jest narzędzie przedstawione na rysunku?
A. Wiercenia otworów.
B. Szlifowania powierzchni.
C. Gięcia prętów.
D. Cięcia blachy.
Eksploatacja i programowanie …
Jakim akronimem opisuje się systemy wspomagania komputerowego w procesie produkcji?
A. CAD
B. CAE
C. CNC
D. CAM
Montaż, uruchamianie i konser…
Który element sprężarki przepływowej osiowej przedstawiono na rysunku?
A. Zawór zwrotny.
B. Zawór ssawny.
C. Koło łopatkowe.
D. Filtr ssawny.
Montaż, uruchamianie i konser…
Który z przedstawionych na rysunkach podzespołów zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania urządzenia pneumatycznego powietrzem?
A. C.
B. A.
C. B.
D. D.
ELM.06 Pytanie 785
Eksploatacja i programowanie …
Nieprzerwane monitorowanie wibracji silnika elektrycznego w systemie napędowym oraz analiza spektrum drgań umożliwiają wczesne zidentyfikowanie
A. zwarcia w uzwojeniach stojana lub wirnika
B. pogorszenia stanu izolacji uzwojeń stojana lub wirnika
C. uszkodzenia łożysk
D. przerw w obwodzie zasilania silnika
Montaż, uruchamianie i konser…
Zadaniem czujnika kontaktronowego zamontowanego na siłowniku jest sygnalizacja
A. przekroczenia wartości ciśnienia roboczego.
B. miejsca nieszczelności siłownika.
C. położenia tłoka siłownika.
D. przekroczenia wartości temperatury cylindra.
Montaż, uruchamianie i konser…
Na rysunku przedstawiono siłownik hydrauliczny
A. jednostronnego działania, o mocowaniu gwintowym.
B. dwustronnego działania, o mocowaniu przegubowym.
C. dwustronnego działania, o mocowaniu gwintowym.
D. jednostronnego działania, o mocowaniu przegubowym.
Montaż, uruchamianie i konser…
Jakie rozszerzenie nazwy pliku w systemie Windows wskazuje na pliki wykonywalne?
A. ini
B. sys
C. bmp
D. exe
Eksploatacja i programowanie …
Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, aby dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?
A. B.
B. A.
C. C.
D. D.
Eksploatacja i programowanie …
Jaki jest cel użycia oscyloskopu w diagnostyce układów elektronicznych?
A. Pomiar rezystancji izolacji
B. Zasilanie obwodów niskim napięciem
C. Obserwacja kształtu sygnałów elektrycznych
D. Zwiększenie częstotliwości sygnałów
Eksploatacja i programowanie …
Jakie rodzaje środków ochrony osobistej powinny być używane podczas pracy z tokarką CNC?
A. Rękawice elektroizolacyjne
B. Ubranie robocze przylegające do ciała
C. Kask ochronny
D. Kamizelka odblaskowa
ELM.03 Pytanie 792
Montaż, uruchamianie i konser…
Urządzenie, którego dane techniczne przedstawiono w tabeli,
| Ciecz robocza | Olej mineralny | |
| Wydajność | Dm3/min | 47 przy n=1450 min-1, p=1 MPa |
| Ciśnienie na wlocie | MPa | -0,02 (podciśnienie) do 0,5 (nadciśnienie) |
| Ciśnienie na wylocie | MPa | max. 10 |
| Ciśnienie przecieków | MPa | max. 0,2 |
| Moment obrotowy | Nm | max. 235 |
| Prędkość obrotowa | obr/min | 1 000 do 1 800 |
| Optymalna temperatura pracy | K | 313÷338 |
| Filtracja | μm | 16 |
A. wytwarza strumień oleju w układach i urządzeniach hydraulicznych.
B. otwiera i zamyka przepływ oleju.
C. utrzymuje stałe ciśnienie niezależnie od kierunku przepływu oleju.
D. steruje kierunkiem przepływu oleju.
Eksploatacja i programowanie …
Zakłada się, że projektowane urządzenie mechatroniczne będzie umieszczone w obudowie IP 65. Oznacza to, że
| Stopnie ochrony IP zgodnie z normą PN-EN 60529 | |||
|---|---|---|---|
| Oznaczenie | Ochrona przed wnikaniem do urządzenia | Oznaczenie | Ochrona przed wodą |
| IP 0X | brak ochrony | IP X0 | brak ochrony |
| IP 1X | obcych ciał stałych o średnicy > 50 mm | IP X1 | kapiąca |
| IP 2X | obcych ciał stałych o średnicy > 12,5 mm | IP X2 | kapiąca – odchylenie obudowy urządzenia do 15° |
| IP 3X | obcych ciał stałych o średnicy > 2,5 mm | IP X3 | opryskiwaną pod kątem odchylonym max. 60° od pionowego |
| IP 4X | obcych ciał stałych o średnicy > 1 mm | IP X4 | rozpryskiwaną ze wszystkich kierunków |
| IP 5X | pyłu w zakresie nieszkodliwym dla urządzenia | IP X5 | laną strumieniem |
| IP 6X | pyłu w pełnym zakresie | IP X6 | laną mocnym strumieniem |
| -------- | -------- | IP X7 | przy zanurzeniu krótkotrwałym |
| IP X8 | przy zanurzeniu ciągłym | ||
A. nie będzie chronione przed wodą.
B. posiadać będzie najwyższy stopień ochrony przed wodą.
C. nie będzie chronione przed pyłem.
D. posiadać będzie najwyższy stopień ochrony przed pyłem.
Montaż, uruchamianie i konser…
Jakie obwody elektroniczne gwarantują utrzymanie stałego napięcia na wyjściu, niezależnie od zmian obciążenia oraz fluktuacji napięcia zasilającego?
A. Stabilizatory.
B. Generatory.
C. Prostowniki.
D. Flip-flopy.
Montaż, uruchamianie i konser…
Rurka Bourdona stanowi część
A. reduktora ciśnienia
B. manometru
C. filtru powietrza
D. smarownicy
Eksploatacja i programowanie …
Aby zmienić kierunek obrotu wirnika silnika bocznikowego prądu stałego bez przesterowania maszyny, co należy zrobić?
A. zmienić kierunek prądu w uzwojeniu wzbudzenia
B. zmienić kierunek prądu w uzwojeniu komutacyjnym
C. zamienić miejscami dwa przewody podłączone do źródła zasilania
D. zmienić kierunek prądu w uzwojeniu twornika
Montaż, uruchamianie i konser…
W wyniku kontaktu dłoni pracownika ze strumieniem wysoko sprężonego dwutlenku węgla doszło do odmrożenia drugiego stopnia (zaczerwienienie dłoni, pojawienie się pęcherzy). Jakie czynności należy podjąć udzielając pierwszej pomocy?
A. smarować odmrożone miejsce tłustym kremem i przewieźć pracownika do domu
B. oblać dłoń wodą utlenioną i nałożyć opatrunek
C. podać środki przeciwbólowe i przetransportować poszkodowanego do szpitala
D. usunąć z palców poszkodowanego biżuterię, ogrzać dłoń i zastosować jałowy opatrunek
Montaż, uruchamianie i konser…
Po wyczyszczeniu filtra używanego do wstępnego oczyszczania powietrza, kondensat należy
A. odprowadzić bezpośrednio do ścieków
B. osuszyć z nadmiaru wody
C. przefiltrować przy użyciu węgla aktywnego
D. oczyścić z resztek oleju
Eksploatacja i programowanie …
Jakimi literami oznaczane są analogowe wyjścia w sterownikach PLC?
A. Q
B. AQ
C. AI
D. I
Eksploatacja i programowanie …
Prawidłowo strukturę kinematyczną PPO (TTR) urządzenia manipulacyjnego przedstawiono na
A. rysunku 3.
B. rysunku 1.
C. rysunku 2.
D. rysunku 4.
