Technik Mechatronik - Lista pytań egzaminacyjnych

ELM.03Pytanie 841

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który typ prostownika zastosowano w zasilaczu zasilającym podzespół elektroniczny urządzenia mechatronicznego?

A. Jednopulsowy.

B. Dwupulsowy.

C. Sześciopulsowy.

D. Trójpulsowy.

ELM.03Pytanie 842

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Wymiana tranzystora wyjściowego w CMOS sterowniku PLC powinna być przeprowadzana z użyciem

A. okularów ochronnych

B. opaski uziemiającej

C. butów z izolowaną podeszwą

D. bawełnianego fartucha ochronnego

ELM.03Pytanie 843

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce obciążeniowej przedstawionej na rysunku?

A. 80 V

B. 150 V

C. 60 V

D. 160 V

ELM.06Pytanie 844

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Dwuwejściowa bramka NOR, w której wejścia zostały połączone, jest tożsame z bramką

A. NAND

B. OR

C. NOT

D. AND

ELM.03Pytanie 845

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Którym medium roboczym jest zasilany element o symbolu graficznym przedstawionym na rysunku zastosowany w urządzeniu mechatronicznym?

A. Sprężonym powietrzem.

B. Prądem przemiennym.

C. Prądem stałym.

D. Cieczą hydrauliczną.

ELM.03Pytanie 846

Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP Konserwacja i eksploatacja

W przypadku oparzenia kwasem siarkowym, jak najszybciej należy usunąć kwas z oparzonej powierzchni dużą ilością wody, a potem zastosować kompres z

A. 1% roztworu kwasu octowego

B. 1% roztworu kwasu cytrynowego

C. wody destylowanej

D. 3% roztworu sody oczyszczonej

ELM.06Pytanie 847

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

Jakim kolorem sygnalizowane jest w sterowniku PLC działanie w trybie RUN?

A. Czerwonym ciągłym

B. Zielonym ciągłym

C. Zielonym migającym

D. Pomarańczowym migającym

ELM.06Pytanie 848

Eksploatacja i programowanie …

Kategorie: Elementy i symbole Rysunek techniczny i CAD

Aby na rysunku oznaczyć promień łuku, należy zastosować literę

A. Φ

B. R

C. D

D. X

ELM.03Pytanie 849

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Jaki środek smarny oraz o jakiej konsystencji powinno się wykorzystać w celu zmniejszenia oporu tarcia w siłownikach pneumatycznych?

A. Olej w postaci mgły olejowej

B. Smar o stałej konsystencji

C. Półciekły smar plastyczny

D. Olej w postaci płynnej

ELM.03Pytanie 850

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Którego z narzędzi przedstawionych na ilustracjach należy zastosować do cięcia przewodów miedzianych, wykorzystanych do budowy instalacji hydraulicznej?

A. Narzędzia 3.

B. Narzędzia 1.

C. Narzędzia 4.

D. Narzędzia 2.

ELM.03Pytanie 851

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Proces osuszania polega na absorbowaniu wilgoci oraz oleju ze sprężonego powietrza przez środek osuszający

A. poprzez podgrzewanie

B. absorcyjny

C. poprzez schładzanie

D. adsorpcyjny

ELM.03Pytanie 852

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Czujnik indukcyjny zbliżeniowy

A. informuje o odległości od zbliżającego się obiektu

B. informuje o kontakcie z zewnętrznym przedmiotem

C. reaguje, gdy do sensora zbliżają się obiekty nieprzezroczyste

D. reaguje, gdy do sensora zbliżają się obiekty metalowe

ELM.03Pytanie 853

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Które z poniższych sformułowań oznacza rozwinięcie skrótu CAM?

A. Komputerowa kontrola jakości

B. Komputerowe przygotowanie produkcji

C. Komputerowe wspomaganie wytwarzania

D. Komputerowe wspomaganie projektowania

ELM.06Pytanie 854

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Pomiary i diagnostyka

Jaki blok funkcjonalny powinien być zastosowany w systemie sterującym, który umożliwia śledzenie liczby pojazdów na parkingu?

A. Regulator PID

B. Multiplekser analogowy

C. Licznik dwukierunkowy

D. Timer TON

ELM.03Pytanie 855

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie

Przedstawione na rysunku przebiegi czasowe są właściwe dla licznika o cyklu zliczania

A. 7

B. 4

C. 6

D. 9

ELM.03Pytanie 856

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Jakiego klucza należy użyć, aby odkręcić śrubę z walcowym łbem i sześciokątnym gniazdem?

A. Imbusowego

B. Płaskiego

C. Nasadowego

D. Dynamometrycznego

ELM.06Pytanie 857

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Jakiego rodzaju zabieg konserwacyjny należy przeprowadzić, aby chronić płytkę drukowaną przed korozją?

A. Obwód drukowany pokryć pastą lutowniczą

B. Krótkotrwale zanurzyć płytkę w chlorku żelaza

C. Pokryć płytkę warstwą lakieru izolacyjnego

D. Pokryć płytkę warstwą pasty termoprzewodzącej

ELM.03Pytanie 858

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik AC skutkuje

A. zmniejszeniem prędkości obrotowej

B. wzrostem reaktancji uzwojeń

C. zwiększeniem prędkości obrotowej

D. spadkiem reaktancji uzwojeń

ELM.03Pytanie 859

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

A. tylko nadciśnienia.

B. podciśnienia i nadciśnienia.

C. bezwzględnej wartości ciśnienia.

D. tylko podciśnienia.

ELM.03Pytanie 860

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Najważniejszym parametrem opisującym kondensator jest

A. pojemność

B. rezystancja

C. indukcyjność

D. ładunek

ELM.06Pytanie 861

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Elementy i symbole

Który z przedstawionych programów, zapisanych w języku FBD, realizuje równanie logiczne Y = X1 · X2 + X3?

A. B.

B. A.

C. D.

D. C.

ELM.03Pytanie 862

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Które narzędzie należy zastosować do zamocowania końcówki tulejkowej na przewodzie elektrycznym LY?

A. B.

B. C.

C. D.

D. A.

ELM.03Pytanie 863

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP Konserwacja i eksploatacja

Cechy medium energii pneumatycznej, jakim jest sprężone powietrze, eliminują ryzyko powstania zagrożenia takiego jak

A. iskra prowadząca do pożaru lub wybuchu

B. nadmierny hałas generowany przez pracujące urządzenia

C. przenoszenie wibracji na pracownika

D. odłamki rozrywanych maszyn

ELM.03Pytanie 864

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

W jakiej maksymalnej odległości od czoła czujnika powinien znajdować się przedmiot, aby został wykryty przez czujnik o parametrach podanych w tabeli?

Napięcie zasilania: 12 ÷ 24V DC
Zasięg: 8 mm
Typ wyjścia: NPN N.O., NPN N.C., PNP N.O., PNP N.C.
Rodzaj czoła: odkryte
Obudowa czujnika: M18
Przyłącze: przewód 2 m
Maksymalny prąd pracy: 100 mA
Czas odpowiedzi układu: max. 2 ms
Materiał korpusu: metal
Stopień ochrony: IP66
Temperatura pracy: -20°C ÷ +60°C

A. 66mm

B. 12mm

C. 8mm

D. 2mm

ELM.03Pytanie 865

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na rysunku przedstawiono diodę

A. tunelową.

B. pojemnościową.

C. Zenera.

D. Schottky'ego.

ELM.06Pytanie 866

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne

W programie PLC sygnały niskie lub wysokie przypisane m.in. do wejść i wyjść dyskretnych powinny być definiowane jako zmienne w formacie

A. W

B. D

C. B

D. b

ELM.03Pytanie 867

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na którym rysunku przedstawiono schemat silnika obcowzbudnego prądu stałego?

A. D.

B. B.

C. C.

D. A.

ELM.03Pytanie 868

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Jakie medium powinno być użyte do łączenia systemów komunikacyjnych w obiekcie przemysłowym, gdzie występują znaczące zakłócenia elektromagnetyczne?

A. Kabel UTP

B. Kabel telefoniczny

C. Światłowód

D. Sygnał radiowy

ELM.03Pytanie 869

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Wskaź zasady, która stosowana jest wyłącznie przy demontażu urządzenia o złożonej konstrukcji?

A. Rozmontować kolejno każdą część urządzenia, nie uwzględniając ich przynależności do podzespołów urządzenia

B. Opracować plan demontażu i rozłożyć poszczególne zespoły urządzenia, a następnie zdemontować podzespoły na części

C. Przygotować plan demontażu i wymontować jedynie wybrane podzespoły

D. Ustalić lokalizację poszczególnych zespołów i oddzielić je, pozostawiając w całości

ELM.03Pytanie 870

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który z elementów nie wchodzi w skład systemu przygotowania sprężonego powietrza?

A. Sprężarka

B. Smarownica

C. Filtr

D. Zawór redukcyjny

ELM.03Pytanie 871

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

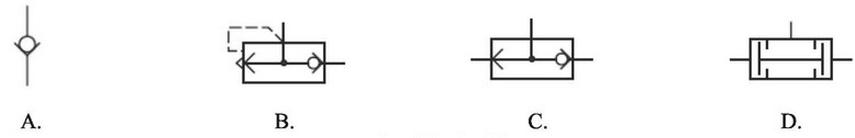

Rysunek przedstawia zawór

A. odcinający.

B. zwrotny.

C. dławiący.

D. szybkiego spustu.

ELM.03Pytanie 872

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

W siłowniku o jednostronnym działaniu, w trakcie realizacji ruchu roboczego tłoka, doszło do nagłego wstrzymania ruchu tłoczyska. Ruch ten odbywał się bez obciążenia i nie zaobserwowano nieszczelności w układzie pneumatycznym. Jakie mogą być przyczyny zatrzymania tłoczyska?

A. zakleszczenie tłoka

B. niespodziewany spadek ciśnienia roboczego

C. wyboczenie tłoczyska

D. blokada odpowietrzania

ELM.06Pytanie 873

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Który z przedstawionych układów pneumatycznych pracuje zgodnie z zamieszczonym cyklogramem?

A. A.

B. C.

C. B.

D. D.

ELM.03Pytanie 874

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Której z wymienionych technik nie stosuje się do trwałego łączenia elementów wykonanych z tworzyw sztucznych?

A. Klejenia

B. Spawania

C. Zgrzewania

D. Zaginania

ELM.06Pytanie 875

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Sieci i komunikacja

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na rysunku?

A. Profibus 4-żyłowy w oplocie.

B. Koncentryczny 75 Ω.

C. Profibus 2-żyłowy w oplocie.

D. UTP kat. 5.

ELM.03Pytanie 876

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Rezystor o wartości znamionowej 1,2 kΩ i tolerancji 2% ma kod barwny

Kolor Wartość Mnożnik Tolerancja
1 pasek 2 pasek 3 pasek 4 pasek
brak - - - ± 20 %
srebrny - - 10^-2 Ω ± 10 %
złoty - - 10^-1 Ω ± 5 %
czarny - 0 10⁰ Ω -
brązowy 1 1 10¹ Ω ± 1 %
czerwony 2 2 10² Ω ± 2 %
pomarańczowy 3 3 10³ Ω -
żółty 4 4 10⁴ Ω -
zielony 5 5 10⁵ Ω ± 0,5 %
niebieski 6 6 10⁶ Ω ± 0,25 %
fioletowy 7 7 10⁷ Ω ± 0,1 %
szary 8 8 10⁸ Ω ± 0,05 %
biały 9 9 10⁹ Ω -

Kolor	Wartość	Mnożnik	Tolerancja
1 pasek	2 pasek	3 pasek	4 pasek
brak	-	-	-	± 20 %
srebrny	-	-	10^-2 Ω	± 10 %
złoty	-	-	10^-1 Ω	± 5 %
czarny	-	0	10⁰ Ω	-
brązowy	1	1	10¹ Ω	± 1 %
czerwony	2	2	10² Ω	± 2 %
pomarańczowy	3	3	10³ Ω	-
żółty	4	4	10⁴ Ω	-
zielony	5	5	10⁵ Ω	± 0,5 %
niebieski	6	6	10⁶ Ω	± 0,25 %
fioletowy	7	7	10⁷ Ω	± 0,1 %
szary	8	8	10⁸ Ω	± 0,05 %
biały	9	9	10⁹ Ω	-

A. brązowy, brązowy, czerwony, czerwony.

B. brązowy, czerwony, czerwony, czerwony.

C. czerwony, brązowy, czerwony, czerwony.

D. brązowy, czerwony, czerwony, złoty.

ELM.06Pytanie 877

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Elementy i symbole

Aby prawidłowo zidentyfikować element wykonawczy na schemacie instalacji pneumatycznej, należy podać numer elementu oraz użyć odpowiadającego mu symbolu literowego

A. A

B. Z

C. S

D. V

ELM.06Pytanie 878

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?

A. C.

B. B.

C. A.

D. D.

ELM.06Pytanie 879

Eksploatacja i programowanie …

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Korzystając z podanego wzoru określ, jaką wartość liczbową ma poślizg s silnika asynchronicznego po zatrzymaniu wirnika?

Wzór: $$ s = \frac{n_1 - n}{n_1} $$
gdzie:
$ s $ – poślizg silnika asynchronicznego
$ n $ – prędkość wirnika silnika
$ n_1 $ – prędkość pola w stojanie

A. 0,5

B. 1,0

C. $ \infty $

D. 0

ELM.06Pytanie 880

Eksploatacja i programowanie …

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?

A. 1 wejście, 3 wyjścia.

B. 2 wejścia, 2 wyjścia.

C. 3 wejścia, 1 wyjście.

D. 1 wejście, 1 wyjście.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Który typ prostownika zastosowano w zasilaczu zasilającym podzespół elektroniczny urządzenia mechatronicznego?

Wymiana tranzystora wyjściowego w CMOS sterowniku PLC powinna być przeprowadzana z użyciem

Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce obciążeniowej przedstawionej na rysunku?

Dwuwejściowa bramka NOR, w której wejścia zostały połączone, jest tożsame z bramką

Którym medium roboczym jest zasilany element o symbolu graficznym przedstawionym na rysunku zastosowany w urządzeniu mechatronicznym?

W przypadku oparzenia kwasem siarkowym, jak najszybciej należy usunąć kwas z oparzonej powierzchni dużą ilością wody, a potem zastosować kompres z

Jakim kolorem sygnalizowane jest w sterowniku PLC działanie w trybie RUN?

Aby na rysunku oznaczyć promień łuku, należy zastosować literę

Jaki środek smarny oraz o jakiej konsystencji powinno się wykorzystać w celu zmniejszenia oporu tarcia w siłownikach pneumatycznych?

Którego z narzędzi przedstawionych na ilustracjach należy zastosować do cięcia przewodów miedzianych, wykorzystanych do budowy instalacji hydraulicznej?

Proces osuszania polega na absorbowaniu wilgoci oraz oleju ze sprężonego powietrza przez środek osuszający

Czujnik indukcyjny zbliżeniowy

Które z poniższych sformułowań oznacza rozwinięcie skrótu CAM?

Jaki blok funkcjonalny powinien być zastosowany w systemie sterującym, który umożliwia śledzenie liczby pojazdów na parkingu?

Przedstawione na rysunku przebiegi czasowe są właściwe dla licznika o cyklu zliczania

Jakiego klucza należy użyć, aby odkręcić śrubę z walcowym łbem i sześciokątnym gniazdem?

Jakiego rodzaju zabieg konserwacyjny należy przeprowadzić, aby chronić płytkę drukowaną przed korozją?

Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik AC skutkuje

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

Najważniejszym parametrem opisującym kondensator jest

Który z przedstawionych programów, zapisanych w języku FBD, realizuje równanie logiczne Y = X1 · X2 + X3?

Które narzędzie należy zastosować do zamocowania końcówki tulejkowej na przewodzie elektrycznym LY?

Cechy medium energii pneumatycznej, jakim jest sprężone powietrze, eliminują ryzyko powstania zagrożenia takiego jak

Na rysunku przedstawiono diodę

W programie PLC sygnały niskie lub wysokie przypisane m.in. do wejść i wyjść dyskretnych powinny być definiowane jako zmienne w formacie

Na którym rysunku przedstawiono schemat silnika obcowzbudnego prądu stałego?

Jakie medium powinno być użyte do łączenia systemów komunikacyjnych w obiekcie przemysłowym, gdzie występują znaczące zakłócenia elektromagnetyczne?

Wskaź zasady, która stosowana jest wyłącznie przy demontażu urządzenia o złożonej konstrukcji?

Który z elementów nie wchodzi w skład systemu przygotowania sprężonego powietrza?

Rysunek przedstawia zawór

W siłowniku o jednostronnym działaniu, w trakcie realizacji ruchu roboczego tłoka, doszło do nagłego wstrzymania ruchu tłoczyska. Ruch ten odbywał się bez obciążenia i nie zaobserwowano nieszczelności w układzie pneumatycznym. Jakie mogą być przyczyny zatrzymania tłoczyska?

Który z przedstawionych układów pneumatycznych pracuje zgodnie z zamieszczonym cyklogramem?

Której z wymienionych technik nie stosuje się do trwałego łączenia elementów wykonanych z tworzyw sztucznych?

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na rysunku?

Aby prawidłowo zidentyfikować element wykonawczy na schemacie instalacji pneumatycznej, należy podać numer elementu oraz użyć odpowiadającego mu symbolu literowego

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?

Korzystając z podanego wzoru określ, jaką wartość liczbową ma poślizg s silnika asynchronicznego po zatrzymaniu wirnika? Wzór: $$ s = \frac{n_1 - n}{n_1} $$ gdzie: \( s \) – poślizg silnika asynchronicznego \( n \) – prędkość wirnika silnika \( n_1 \) – prędkość pola w stojanie

Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?
