Question 1

ELM.06 Pytanie 1041

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Który układ sterowania działa zgodnie z opisem: napięcie zasilające cewkę elektrozaworu rozdzielającego V1 jest wyłączane po wciśnięciu przycisku S0 monostabilnego, normalnie zamkniętego (NC z samoczynnym powrotem)?

A. A.

B. D.

C. B.

D. C.

Answer

A. buty ochronne

Answer

A. A=l, B=0, C=0

Answer

A. Zmienić typ timera na TON z parametrem PT = 200.

B. Zmienić parametr PT na 200 bez zmiany typu timera.

C. Zmienić parametr ET na %VW20 bez zmiany typu timera.

D. Zmienić typ timera na TON z parametrem PT = 20.

Answer

A. filtr, zawór dławiący, manometr, smarownica

B. filtr, zawór redukcyjny, manometr, smarownica

C. sprężarka, filtr, zawór redukcyjny, manometr

D. sprężarka, filtr, manometr, smarownica

Answer

A. wykonać szlifowanie komutatora

B. posmarować olejem szczotki

C. przetrzeć komutator olejem

D. umyć komutator wodą

Answer

A. Zawór czasowy.

Answer

A. Natężenia prądów przepływających przez połączenia

Answer

A. 105,0 oC

Answer

A. Czasowy TON (o opóźnionym załączaniu)

Answer

A. sprawdzenie wartości rezystancji uziemienia

Answer

A. Maksymalne ciśnienie robocze przetwornika

B. Czas reakcji przetwornika na zmianę ciśnienia

C. Minimalna wartość ciśnienia, jaką może zmierzyć przetwornik

D. Różnica między wartościami mierzonego sygnału przy zwiększaniu i zmniejszaniu ciśnienia

Answer

A. Akumulatory hydrauliczne.

B. Obciążniki do układów hydraulicznych.

C. Pojemniki na sprężone powietrze.

D. Sondy pomiarowe.

Answer

A. zwarciem i przeciążeniem.

B. zwarciem doziemnym.

C. chwilowym zanikiem napięcia.

D. gwałtownym wzrostem napięcia.

Answer

A. liniał

Answer

A. temperatura termistora powinna wzrosnąć.

B. napięcie zasilające powinno zmaleć.

C. temperatura termistora powinna zmaleć.

D. rezystancja rezystora powinna wzrosnąć.

Answer

A. zwarciem jednej fazy z obudową.

Answer

A. Zawór sterujący, reduktor ciśnienia, układ smarowania, filtr powietrza

B. Układ smarowania, filtr powietrza, zawór sterujący, reduktor ciśnienia

C. Filtr powietrza, reduktor ciśnienia, układ smarowania, zawór sterujący

D. Reduktor ciśnienia, filtr powietrza, układ smarowania, zawór sterujący

Answer

A. W trakcie przeglądu konserwacyjnego przeprowadzanego co pół roku

B. W trakcie przeglądu konserwacyjnego przeprowadzanym raz w roku lub kiedy spadek ciśnienia na filtrze przekroczy 0,5 bara

C. W trakcie przeglądu konserwacyjnego przeprowadzanego co dwa lata i kiedy spadek ciśnienia na filtrze przekroczy 1 bar

D. W trakcie przeglądu konserwacyjnego przeprowadzanego co miesiąc

Answer

A. wysunięcie tłoczyska siłownika metodą dławienia na dopływie.

B. wsunięcie tłoczyska siłownika metodą dławienia na wypływie.

C. wsunięcie tłoczyska siłownika metodą dławienia na dopływie.

D. wysunięcie tłoczyska siłownika metodą dławienia na wypływie.

Answer

A. kask zabezpieczający.

Answer

A. rozmiarem

Answer

A. chwilową

Answer

A. Symbol 4.

Answer

A. aktywowania wyjścia Q po czasie 5 s

B. natychmiastowego aktywowania wyjścia Q

C. ustawienia wartości bieżącej licznika na 0

D. ustawienia wartości bieżącej licznika na 5

Answer

A. ruch przerywany.

Answer

A. maksymalne ciśnienie

Answer

A. przy nieaktywnym stanie czujnika _B4 i przy zwolnionym przycisku _S1

B. bez względu na stan czujnika _B4 i przycisku _S1

C. bez względu na stan czujnika _B4, ale przy zwolnionym przycisku _S1

D. przy aktywnym stanie czujnika _B4 lub przy zwolnionym przycisku _S1

Question 2

ELM.03 Pytanie 1042

Kategorie: Montaż i demontaż Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Podczas prac związanych z montażem mechatronicznych elementów konstrukcyjnych na znacznej wysokości, co należy założyć?

Question 3

ELM.03 Pytanie 1043

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Jakiego typu złączem powinien być zakończony kabel, który należy zastosować do podłączenia modułu komunikacyjnego widocznego na fotografii?

A. HDMI

B. USB

C. RJ-45

D. DE-9

Question 4

ELM.03 Pytanie 1044

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Montaż, uruchamianie i konser…

Dla którego stanu wejść na wyjściu Y układu logicznego pojawi się "1"?

Question 5

ELM.06 Pytanie 1045

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane a następnie dezaktywowane 20 sekund po zwolnieniu przycisku S1?

Question 6

ELM.03 Pytanie 1046

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Jakie elementy znajdują się w zespole przygotowania powietrza?

Question 7

ELM.03 Pytanie 1047

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Podczas działania silnika prądu stałego zauważono intensywne iskrzenie na komutatorze spowodowane nagromadzeniem pyłu ze szczotek. Aby naprawić tę awarię, należy wyłączyć silnik, a następnie

Question 8

ELM.03 Pytanie 1048

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

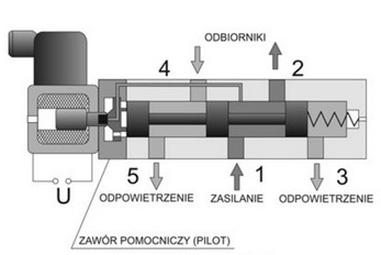

Które urządzenie zostało przedstawione na fotografii?

Question 9

ELM.06 Pytanie 1049

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Eksploatacja i programowanie …

Jakie pomiary są przeprowadzane w celu oceny jakości połączeń elektrycznych?

Question 10

ELM.03 Pytanie 1050

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie

Montaż, uruchamianie i konser…

Przy jakiej temperaturze nastąpi wyłączenie grzałki w układzie dwustanowej regulacji temperatury, jeśli wartość zadana To wynosi 100 oC, a szerokość pętli histerezy H = 5 oC?

Question 11

ELM.06 Pytanie 1051

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Jaki blok powinien być użyty w systemie sterującym do zliczania impulsów, które występują w odstępach krótszych niż czas jednego cyklu programu sterownika?

Question 12

ELM.06 Pytanie 1052

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Eksploatacja i programowanie …

W zakres czynności konserwacyjnych dla zespołu hydraulicznego, realizowanych raz w roku, nie wchodzi

Question 13

ELM.06 Pytanie 1053

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

W przedstawionym programie załączenie Q0.1 jest opóźnione w stosunku do sygnału załączającego wejścia I0.1 o 5 sekund. Jaką wartość należy ustawić na wejściu PT układu czasowego, aby opóźnienie to wzrosło do 15 minut?

A. 150

B. 6000

C. 9000

D. 1500

Question 14

ELM.06 Pytanie 1054

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Eksploatacja i programowanie …

Co opisuje pojęcie 'histereza' w kontekście przetworników ciśnienia?

Question 15

ELM.03 Pytanie 1055

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Które elementy przedstawiono na rysunku?

Question 16

ELM.03 Pytanie 1056

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Na rysunku zamieszczono element, który zabezpiecza przed

Question 17

ELM.03 Pytanie 1057

Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jakie narzędzie należy zastosować do pomiaru luzów pomiędzy powierzchniami elementów konstrukcyjnych?

Question 18

ELM.03 Pytanie 1058

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?

A. 63 A

B. 800 A

C. 30 mA

D. 400 V

Question 19

ELM.03 Pytanie 1059

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

W układzie przedstawionym na rysunku, przy temperaturze 20 stopni C przez cewkę przekaźnika prąd nie płynie, a jego styki są rozwarte. Aby nastąpiło zwarcie styków przekaźnika

Question 20

ELM.03 Pytanie 1060

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Montaż, uruchamianie i konser…

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

Question 21

ELM.06 Pytanie 1061

Kategorie: Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Który symbol należy zastosować, rysując na schemacie układu hydraulicznego zawór sterujący przepływem 4/2?

A. C.

B. A.

C. B.

D. D.

Question 22

ELM.03 Pytanie 1062

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Jaką kolejność powinny mieć poszczególne elementy zespołu przygotowania powietrza w instalacji pneumatycznej, zasilającej silnik pneumatyczny, patrząc od strony sprężarki?

Question 23

ELM.03 Pytanie 1063

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Do sposobów oceny stanu łożysk tocznych nie wlicza się pomiaru

A. drgań

B. szumów

C. prędkości

D. temperatury

Question 24

ELM.03 Pytanie 1064

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Kiedy należy dokonać wymiany filtrów standardowych w systemie przygotowania powietrza?

Question 25

ELM.06 Pytanie 1065

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Eksploatacja i programowanie …

Wskaż tabliczkę znamionową urządzenia napędowego zasilanego stałym napięciem.

A. B.

B. D.

C. A.

D. C.

Question 26

ELM.06 Pytanie 1066

Kategorie: Programowanie PLC Elementy i symbole

Eksploatacja i programowanie …

Jakiej litery używamy do oznaczania na schematach systemów sterowania wyjść sterownika PLC?

A. Q

B. W

C. X

D. I

Question 27

ELM.06 Pytanie 1067

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Który program realizuje działanie przerzutnika SR z dominacją załączania, dla przycisku S1 (załączenie) i S2 (wyłączenie) o zestykach odpowiednio NO i NC?

A. A.

B. C.

C. D.

D. B.

Question 28

ELM.03 Pytanie 1068

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Zawór dławiąco-zwrotny 1V2 układu pneumatycznego przedstawionego na schemacie umożliwia powolne

Question 29

ELM.03 Pytanie 1069

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Jeśli w trakcie standardowych warunków eksploatacji pneumatyczne urządzenie mechatroniczne generuje duże drgania, to osoba obsługująca powinna być wyposażona w

Question 30

ELM.06 Pytanie 1070

Kategorie: Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć w celu oznaczenia na schemacie pneumatycznym sposobu sterowania zaworem za pomocą dźwigni?

A. D.

B. A.

C. B.

D. C.

Question 31

ELM.03 Pytanie 1071

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

Typ pompy Ilość oleju w silniku
l Ilość oleju w komorze olejowej
l Całkowita ilość
oleju w pompie
l
IF1 100; 150; 200 0,40 - 0,40
IF1 50; 75; 100; 150; 200 0,40 - 0,40
IF2 300 0,90 0,12 1,02
IF1 300; 400 1,70 0,12 1,82
IF2 400 1,70 0,12 1,82
IF1 550 1,70 0,12 1,82
IF2 550 1,70 0,12 1,82
IF1 750 2,00 0,12 2,12
IF1 1000 2,00 0,12 2,12
IF1 1500; 2000 5,00 0,18 5,18

A. 0,40 l

B. 0,90 l

C. 1,82 l

D. 1,70 l

Question 32

ELM.03 Pytanie 1072

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Elementy zespołów przeznaczone do montażu powinny być ułożone na stanowisku pracy zgodnie z

Question 33

ELM.03 Pytanie 1073

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Woltomierz działający w trybie AC pokazuje wartość napięcia elektrycznego

Question 34

ELM.06 Pytanie 1074

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Eksploatacja i programowanie …

Zmierzyliśmy rezystancję pomiędzy czterema końcówkami 1, 2, 3, 4 uzwojeń transformatora napięcia 230 V/24 V i otrzymaliśmy następujące wartości: R₁₂ = ∞, R₁₃ = 0,05 Ω, R₁₄ = ∞, R₂₃ = ∞, R₂₄ = 0,85 Ω, R₃₄ = ∞. Które końcówki powinny być użyte do podłączenia napięcia 230 V?

A. 1, 2

B. 2, 4

C. 1, 3

D. 2, 3

Question 35

ELM.06 Pytanie 1075

Kategorie: Programowanie PLC Elementy i symbole

Eksploatacja i programowanie …

Wskaż symbol instrukcji używanej w języku LD, którą należy uwzględnić w programie sterowniczym, aby stan zmiennej symbolicznej X z nią skojarzonej przyjął wartość 0 z chwilą, gdy po lewej stronie połączenia pojawi się stan logiczny 1.

Question 36

ELM.06 Pytanie 1076

Kategorie: Programowanie PLC Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Wejście LD przedstawionego na rysunku licznika służy do

Question 37

ELM.06 Pytanie 1077

Kategorie: Układy mechatroniczne Elementy i symbole Pomiary i diagnostyka

Eksploatacja i programowanie …

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

Question 38

ELM.03 Pytanie 1078

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Parametr określający zakres roboczy działania siłownika to

Question 39

ELM.06 Pytanie 1079

Kategorie: Programowanie PLC Układy mechatroniczne Pomiary i diagnostyka

Eksploatacja i programowanie …

Na rysunku przedstawiono model magazynu grawitacyjnego oraz fragment algorytmu jego działania. W celu przetestowania działania układu należy sprawdzić, czy nastąpi powrót tłoczyska siłownika do pozycji początkowej, gdy zostanie aktywowany czujnik _1B1

Question 40

ELM.03 Pytanie 1080

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

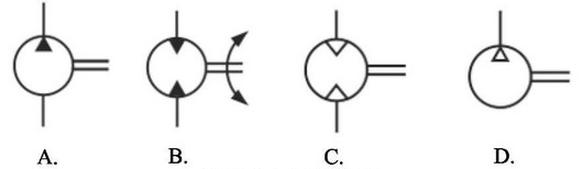

Pompa hydrauliczna z tłokowymi elementami roboczymi jest przestawiona na rysunku

A. A.

B. D.

C. B.

D. C.

Typ pompy	Ilość oleju w silniku l	Ilość oleju w komorze olejowej l	Całkowita ilość oleju w pompie l
IF1 100; 150; 200	0,40	-	0,40
IF1 50; 75; 100; 150; 200	0,40	-	0,40
IF2 300	0,90	0,12	1,02
IF1 300; 400	1,70	0,12	1,82
IF2 400	1,70	0,12	1,82
IF1 550	1,70	0,12	1,82
IF2 550	1,70	0,12	1,82
IF1 750	2,00	0,12	2,12
IF1 1000	2,00	0,12	2,12
IF1 1500; 2000	5,00	0,18	5,18

Filtrowanie pytań

Który układ sterowania działa zgodnie z opisem: napięcie zasilające cewkę elektrozaworu rozdzielającego V1 jest wyłączane po wciśnięciu przycisku S0 monostabilnego, normalnie zamkniętego (NC z samoczynnym powrotem)?

Podczas prac związanych z montażem mechatronicznych elementów konstrukcyjnych na znacznej wysokości, co należy założyć?

Jakiego typu złączem powinien być zakończony kabel, który należy zastosować do podłączenia modułu komunikacyjnego widocznego na fotografii?

Dla którego stanu wejść na wyjściu Y układu logicznego pojawi się "1"?

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane a następnie dezaktywowane 20 sekund po zwolnieniu przycisku S1?

Jakie elementy znajdują się w zespole przygotowania powietrza?

Podczas działania silnika prądu stałego zauważono intensywne iskrzenie na komutatorze spowodowane nagromadzeniem pyłu ze szczotek. Aby naprawić tę awarię, należy wyłączyć silnik, a następnie

Które urządzenie zostało przedstawione na fotografii?

Jakie pomiary są przeprowadzane w celu oceny jakości połączeń elektrycznych?

Przy jakiej temperaturze nastąpi wyłączenie grzałki w układzie dwustanowej regulacji temperatury, jeśli wartość zadana To wynosi 100 oC, a szerokość pętli histerezy H = 5 oC?

Jaki blok powinien być użyty w systemie sterującym do zliczania impulsów, które występują w odstępach krótszych niż czas jednego cyklu programu sterownika?

W zakres czynności konserwacyjnych dla zespołu hydraulicznego, realizowanych raz w roku, nie wchodzi

W przedstawionym programie załączenie Q0.1 jest opóźnione w stosunku do sygnału załączającego wejścia I0.1 o 5 sekund. Jaką wartość należy ustawić na wejściu PT układu czasowego, aby opóźnienie to wzrosło do 15 minut?

Co opisuje pojęcie 'histereza' w kontekście przetworników ciśnienia?

Które elementy przedstawiono na rysunku?

Na rysunku zamieszczono element, który zabezpiecza przed

Jakie narzędzie należy zastosować do pomiaru luzów pomiędzy powierzchniami elementów konstrukcyjnych?

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?

W układzie przedstawionym na rysunku, przy temperaturze 20 stopni C przez cewkę przekaźnika prąd nie płynie, a jego styki są rozwarte. Aby nastąpiło zwarcie styków przekaźnika

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

Który symbol należy zastosować, rysując na schemacie układu hydraulicznego zawór sterujący przepływem 4/2?

Jaką kolejność powinny mieć poszczególne elementy zespołu przygotowania powietrza w instalacji pneumatycznej, zasilającej silnik pneumatyczny, patrząc od strony sprężarki?

Do sposobów oceny stanu łożysk tocznych nie wlicza się pomiaru

Kiedy należy dokonać wymiany filtrów standardowych w systemie przygotowania powietrza?

Wskaż tabliczkę znamionową urządzenia napędowego zasilanego stałym napięciem.

Jakiej litery używamy do oznaczania na schematach systemów sterowania wyjść sterownika PLC?

Który program realizuje działanie przerzutnika SR z dominacją załączania, dla przycisku S1 (załączenie) i S2 (wyłączenie) o zestykach odpowiednio NO i NC?

Zawór dławiąco-zwrotny 1V2 układu pneumatycznego przedstawionego na schemacie umożliwia powolne

Jeśli w trakcie standardowych warunków eksploatacji pneumatyczne urządzenie mechatroniczne generuje duże drgania, to osoba obsługująca powinna być wyposażona w

Którego symbolu graficznego należy użyć w celu oznaczenia na schemacie pneumatycznym sposobu sterowania zaworem za pomocą dźwigni?

Elementy zespołów przeznaczone do montażu powinny być ułożone na stanowisku pracy zgodnie z

Woltomierz działający w trybie AC pokazuje wartość napięcia elektrycznego

Wskaż symbol instrukcji używanej w języku LD, którą należy uwzględnić w programie sterowniczym, aby stan zmiennej symbolicznej X z nią skojarzonej przyjął wartość 0 z chwilą, gdy po lewej stronie połączenia pojawi się stan logiczny 1.

Wejście LD przedstawionego na rysunku licznika służy do

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

Parametr określający zakres roboczy działania siłownika to

Na rysunku przedstawiono model magazynu grawitacyjnego oraz fragment algorytmu jego działania. W celu przetestowania działania układu należy sprawdzić, czy nastąpi powrót tłoczyska siłownika do pozycji początkowej, gdy zostanie aktywowany czujnik _1B1

Pompa hydrauliczna z tłokowymi elementami roboczymi jest przestawiona na rysunku
