Eksploatacja i programowanie …
Który program napisany w języku LD zapewni działanie układu ze sterownikiem PLC w identyczny sposób jak przedstawiony układ elektroniczny?
A. C.
B. D.
C. A.
D. B.
Filtrowanie pytań
Eksploatacja i programowanie …

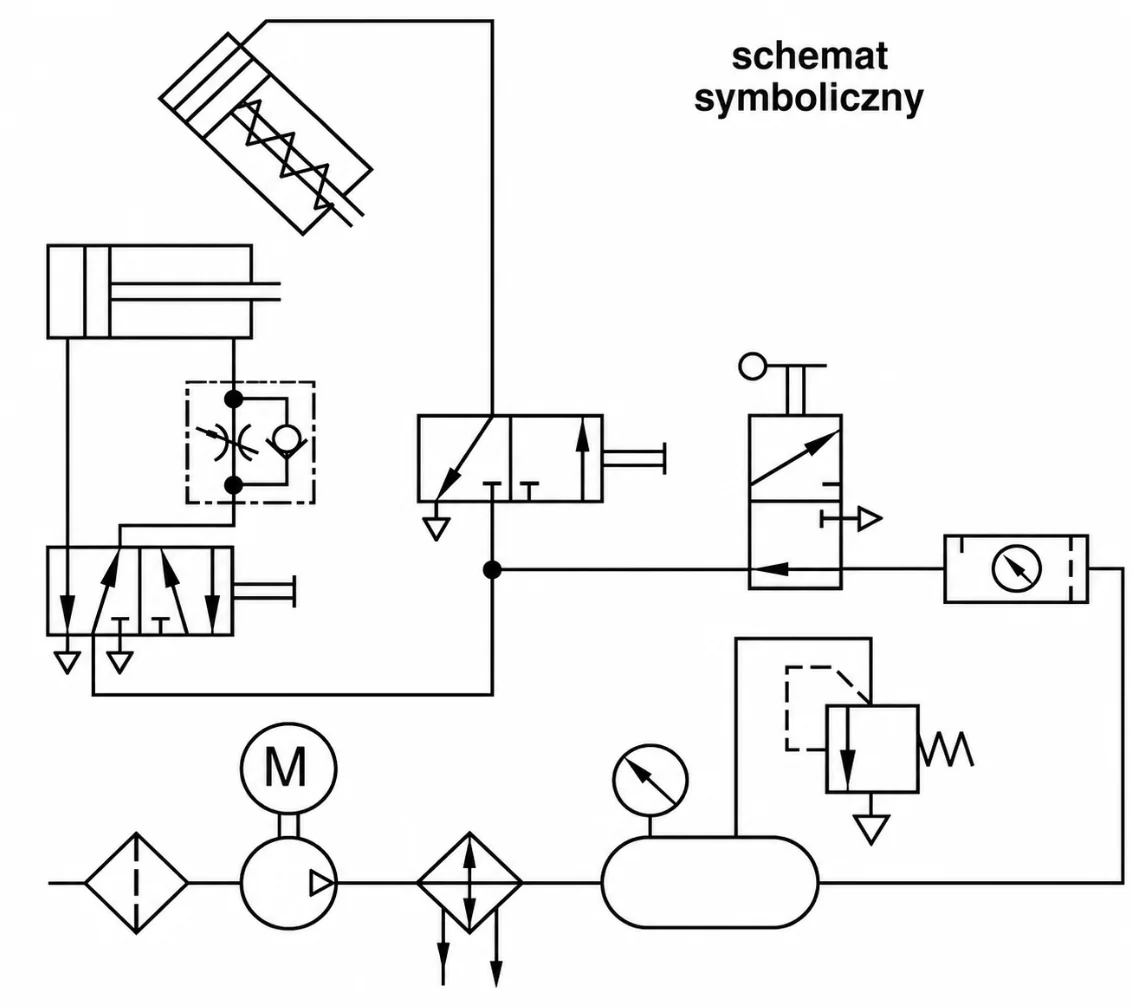

Na którym rysunku przedstawiono prawidłowo narysowany schemat układu pneumatycznego?
A. B.
B. C.
C. A.
D. D.
Eksploatacja i programowanie …
Za pomocą której sieci SFC należy przedstawić proces, w którym przejście od kroku 7 do kroku 9 z pominięciem kroku 8 następuje wtedy, gdy krok 7 jest aktywny i nie jest spełniony warunek W3 przy spełnionym warunku W4?
A. C.
B. A.
C. D.
D. B.
ELM.06 Pytanie 1164
Eksploatacja i programowanie …
Jaki z wymienionych sposobów powinien być zastosowany podczas przeprowadzania początkowego testowania programu stworzonego dla robota przemysłowego?
A. Ręczne powtarzanie ruchów, etap po etapie z prędkością ustawioną na 20%
B. Automatyczne powtarzanie ruchów, z prędkością ustawioną na 20%
C. Ręczne powtarzanie ruchów, etap po etapie z prędkością ustawioną na 100%
D. Automatyczne powtarzanie ruchów z prędkością ustawioną na 100%
Montaż, uruchamianie i konser…
Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?
A. Siłownik pneumatyczny.
B. Zawór Z1.
C. Zespół przygotowania powietrza.
D. Zawór Z3.
Eksploatacja i programowanie …
Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2 lub 3 lub 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?
A. Fragment 3.
B. Fragment 4.
C. Fragment 1.
D. Fragment 2.
Montaż, uruchamianie i konser…
Który z przedstawionych symboli graficznych oznacza tranzystor MOSFET ze wzbogaconym kanałem typu n?
A. Symbol 3.
B. Symbol 1.
C. Symbol 4.
D. Symbol 2.
Eksploatacja i programowanie …
Na jak długo zostanie ustawiony stan 1na wyjściu Q1 sterownika, realizującego program przedstawiony na schemacie, po pojawieniu się stanu 1na wejściu I1?
A. 5 s
B. 3 s
C. 8 s
D. 2 s
Montaż, uruchamianie i konser…
Dla podanego na rysunku przewodu rurowego prędkość przepływu cieczy w przekroju A1 wynosi
A. V1 = 0,5 V2
B. V1 = 2 V2
C. V1 = 4 V2
D. V1 = 0,25 V2
Montaż, uruchamianie i konser…
Do czego służy stabilizator napięcia?
A. do konwersji napięcia przemiennego na napięcie przemienne o innej częstotliwości oraz innej wartości skutecznej
B. do wygładzania napięcia po prostowaniu przez prostownik
C. do utrzymywania stałego napięcia niezależnie od zmian natężenia prądu obciążenia oraz zmian napięcia wejściowego
D. do przekształcania napięcia przemiennego w napięcie stałe
Montaż, uruchamianie i konser…
Na podstawie przedstawionych parametrów technicznych przetwornika ciśnienia wskaż przedział wartości napięcia zasilania elektrycznego, pozwalający na prawidłową pracę przetwornika trójprzewodowego dla napięciowego sygnału wyjściowego 0 ÷ 10 V DC.
Sygnały wyjściowe
Typ sygnału Sygnał Prądowy (2-przewodowy) 4 ... 20 mA Prądowy (3-przewodowy) 0 ... 20 mA Napięciowy (3-przewodowy) DC 0 ... 5 V
DC 0 ... 10 V
DC 0,5 ... 2,5 V
Zasilanie elektryczne
Zasilanie elektryczne zależy od wybranego sygnału wyjściowego.
4 ... 20 mA: DC 10 ... 30 V 0 ... 20 mA: DC 10 ... 30 V DC 0 ... 5 V: DC 10 ... 30 V DC 0 ... 10 V: DC 14 ... 30 V C 0,5 ... 2,5 V: DC 5 ... 30 V (odpowiedni do
zasilania bateryjnego)
Sygnały wyjściowe
| Typ sygnału | Sygnał |
|---|---|
| Prądowy (2-przewodowy) | 4 ... 20 mA |
| Prądowy (3-przewodowy) | 0 ... 20 mA |
| Napięciowy (3-przewodowy) | DC 0 ... 5 V DC 0 ... 10 V DC 0,5 ... 2,5 V |
Zasilanie elektryczne
Zasilanie elektryczne zależy od wybranego sygnału wyjściowego.
| 4 ... 20 mA: | DC 10 ... 30 V | |
| 0 ... 20 mA: | DC 10 ... 30 V | |
| DC 0 ... 5 V: | DC 10 ... 30 V | |
| DC 0 ... 10 V: | DC 14 ... 30 V | |
| C 0,5 ... 2,5 V: | DC 5 ... 30 V (odpowiedni do zasilania bateryjnego) |
A. 14 V DC ÷ 30 V DC
B. 10 V DC ÷ 30 V DC
C. 5 V DC ÷ 30 V DC
D. 10 V DC ÷ 14 V DC
Montaż, uruchamianie i konser…
Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru
A. prędkości
B. hałasów
C. ciepłoty
D. wibracji
Eksploatacja i programowanie …
Jaką linię powinno się narysować, aby pokazać zarysy widocznych przekrojów elementów maszyn?
A. Punktową grubą
B. Punktową cienką
C. Ciągłą cienką
D. Ciągłą grubą
Montaż, uruchamianie i konser…
Wartość skuteczna napięcia odczytana z oscylogramu dla Ay = 2 V/dz, Ax = 1 ms/dz jest równa
A. 3,5 V
B. 10,0 V
C. 2,5 V
D. 5,0 V
Eksploatacja i programowanie …
Aby dokładnie ustalić kątową pozycję, przemieszczenie oraz zliczyć obroty silnika w systemie mechatronicznym, używa się
A. czujnik ultradźwiękowy
B. akcelerometr
C. enkoder
D. licznik
Eksploatacja i programowanie …
Która z liter adresowych zastosowanych w poniższej instrukcji programowania obrabiarki oznacza szybkość posuwu?
| CNC N120 G31 X50 Z-30 D-2 F3 Q3 |
A. G
B. N
C. Q
D. F
ELM.06 Pytanie 1177
Eksploatacja i programowanie …
Podczas korzystania z urządzenia podłączonego do sieci jednofazowej 230 V z odpowiednim wyłącznikiem instalacyjnym, po zakończeniu pracy zauważono, że wtyczka oraz gniazdo są mocno rozgrzane. Najbardziej prawdopodobnym powodem tego zjawiska jest
A. luźne zaciski gniazda lub poluzowane kable zasilające
B. zwarcie w instalacji zasilającej gniazdo wtyczkowe
C. przerwa w obwodzie zasilającym gniazdo wtyczkowe
D. zwarcie w urządzeniu
Montaż, uruchamianie i konser…
Przedstawiony na rysunku przyrząd, służący do pomiaru podciśnienia, to
A. barometr.
B. barograf.
C. manometr.
D. wakuometr.
Eksploatacja i programowanie …
Które działanie wykonywane jest przez przedstawiony blok FBD?
A. Mnożenie.
B. Odejmowanie.
C. Dodawanie.
D. Dzielenie.
Montaż, uruchamianie i konser…
Sterowanie za pomocą Pulse Width Modulation (PWM) w systemach kontrolnych odnosi się do regulacji przez
A. zmianę szerokości impulsu
B. częstotliwości
C. amplitudy impulsu
D. zmianę fazy impulsu
Eksploatacja i programowanie …
Urządzenie jest sterowane za pomocą sterownika PLC. Który z programów wpisany do sterownika, zapewni działanie urządzenia zgodne z przedstawionym opisem sterowania?
A. A.
B. C.
C. B.
D. D.
Eksploatacja i programowanie …
Jaki krok powinien być wykonany po edytowaniu programu, zanim zostanie on zapisany do PLC?
A. Kompensację
B. Kompresję
C. Kompilację
D. Komparację
Eksploatacja i programowanie …
Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?
A. Timer Type: TOF, Time Base: 10 ms, Preset: 50
B. Timer Type: TP, Time Base: 1 ms, Preset: 500
C. Timer Type: TP, Time Base: 1 s, Preset: 5
D. Timer Type: TON, Time Base: 100 ms, Preset: 50
Eksploatacja i programowanie …
Który z elektrycznych silników ma następujące parametry znamionowe: ∆/Y 230/400 V; 2/1,15 A; 0,37 kW; cosφ 0,71; 1350 min-1?
A. Silnik szeregowy prądu stałego
B. Silnik synchroniczny prądu przemiennego
C. Silnik skokowy z wirnikiem czynnym
D. Silnik klatkowy prądu przemiennego
Montaż, uruchamianie i konser…
System napędowy, który składa się z silnika prądu przemiennego zasilanego przez falownik, działa poprawnie, gdy wzrost częstotliwości napięcia zasilającego prowadzi do
A. zmniejszenia reaktancji uzwojeń silnika
B. spadku obrotów silnika
C. wzrostu obrotów silnika
D. obniżenia wartości napięcia zasilania
Montaż, uruchamianie i konser…
Skrót THT (Through-Hole Technology) odnosi się do metody montażu
A. powierzchniowego
B. skręcanego
C. zaciskowego
D. przewlekanego
Montaż, uruchamianie i konser…
Przyrząd pokazany na rysunku to
A. klucz szwedzki.
B. klucz dynamometryczny.
C. klucz płaski.
D. klucz francuski.
Eksploatacja i programowanie …
Jakie urządzenie pomiarowe powinno być użyte do określenia lepkości oleju hydraulicznego w systemie mechatronicznym?
A. Pirometr
B. Wakuometr
C. Wiskozymetr
D. Higrometr
Eksploatacja i programowanie …
Ekonomiczne oraz szerokie regulowanie prędkości obrotowej silnika prądu stałego bocznikowego możliwe jest przez
A. włączenie regulowanej rezystancji w szereg z obwodem wzbudzenia
B. włączenie regulowanej rezystancji w szereg z obwodem twornika
C. zastosowanie rezystancyjnego dzielnika napięcia do zmiany napięcia twornika
D. zastosowanie tyrystorowego regulatora napięcia do zmiany napięcia twornika
Eksploatacja i programowanie …
Który kabel w sieci elektrycznej zasilającej silnik trójfazowy jest oznaczony izolacją w kolorze żółto-zielonym?
A. Ochronny
B. Neutralny
C. Sterujący
D. Fazowy
Montaż, uruchamianie i konser…
Na którym rysunku przedstawiono przekaźnik czasowy, uniwersalny, umożliwiający realizację opóźnionego włączenia lub opóźnionego wyłączenia?
A. B.
B. A.
C. D.
D. C.
Eksploatacja i programowanie …
Jaką czynność projektową można uznać za niemożliwą do zrealizowania w programie CAM?
A. Realizowania symulacji obróbki elementu w środowisku wirtualnym
B. Przygotowania dokumentacji technologicznej produktu
C. Stworzenia kodu dla maszyny CNC
D. Przygotowania instrukcji (G-CODE) dla urządzeń Rapid Prototyping
Montaż, uruchamianie i konser…
Którą metodę kontroli temperatury pracy silnika przedstawiono na rysunku?
A. Ultradźwiękową.
B. Segera.
C. Termowizyjną.
D. Termometryczną.
Eksploatacja i programowanie …
W jaki sposób należy ująć w spisie elementów zamieszczonym na schemacie montażowym mechanizmu informację o śrubie z gwintem metrycznym drobnozwojowym o średnicy 10 mm?
A. TR10
B. S20
C. M10x1
D. M10
Montaż, uruchamianie i konser…
W przedstawionym na rysunku siłowniku element mocujący oznaczony cyfrą 1 to
A. łapa.
B. ucho wahliwe.
C. sworzeń przegubowy.
D. kołnierz.
ELM.06 Pytanie 1196
Eksploatacja i programowanie …
Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu E5.
| KODY BŁĘDÓW | ||
|---|---|---|
| Nr | Kod błędu | Problem |
| 1. | E1 | Usterka czujnika temperatury pomieszczenia |
| 2. | E2 | Usterka czujnika temperatury wymiennika zewn. |
| 3. | E3 | Usterka czujnika temperatury wymiennika wewn. |
| 4. | E4 | Usterka silnika jednostki wewnętrznej lub problem z sygnałem zwrotnym |
| 5. | E5 | Brak komunikacji między jednostkami wewn. i zewn. |
| 6. | F0 | Usterka silnika prądu stałego wentylatora jednostki zewn. |
| 7. | F1 | Uszkodzenie modułu IPM |
| 8. | F2 | Uszkodzenie modułu PFC |
| 9. | F3 | Problem ze sprężarką |
| 10. | F4 | Błąd czujnika temperatury przegrzania |
| 11. | F5 | Zabezpieczenie temperatury głowicy sprężarki |
| 12. | F6 | Błąd czujnika temperatury otoczenia jednostki zewn. |
| 13. | F7 | Zabezpieczenie przed zbyt wysokim lub za niskim na- pięciem zasilania |
| 14. | F8 | Błąd komunikacji modułów jednostki zewnętrznej |
| 15. | F9 | Błąd pamięci EEPROM jednostki zewnętrznej |
| 16. | FA | Błąd czujnika temperatury ssania (uszkodzenie zaworu 4 drogowego) |
A. Uszkodzenie modułu IPM.
B. Problem ze sprężarką.
C. Brak komunikacji między jednostkami.
D. Błąd czujnika temperatury ssania.
Eksploatacja i programowanie …
Stan wyjścia Q0.0
A. zależy wyłącznie od wartości iloczynu wejść I0.1, I2.1
B. zależy od wartości sumy wejść I0.0, I0.1, I2.1
C. jest równy 1
D. jest równy 0
Montaż, uruchamianie i konser…
W jaki sposób należy podłączyć przewody do złącz przedstawionych na fotografii?
A. Poprzez skręcenie kluczem oczkowym.
B. Wtykowo bez użycia narzędzi.
C. Za pomocą klejenia.
D. Za pomocą lutowania.
Montaż, uruchamianie i konser…
Na rysunku przedstawiono elementy połączenia
A. sworzniowego.
B. gwintowego.
C. kołkowego.
D. nitowego.
Montaż, uruchamianie i konser…
Na rysunku zamieszczono symbol graficzny
A. ochronnika przeciwprzepięciowego.
B. stycznika.
C. przekaźnika.
D. wyłącznika silnikowego.
