Question 1

ELM.03 Pytanie 1641

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Filtr o charakterystyce pasmowo-zaporowej

Answer

A. tłumi sygnały o częstotliwościach w obrębie określonego pasma częstotliwości.

Question 2

ELM.06 Pytanie 1642

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Wskaż element funkcyjny, którego zastosowanie w programie sterującym umożliwi bezpośrednie zliczanie impulsów na wejściu PLC?

Answer

A. Regulator PID

Question 3

ELM.03 Pytanie 1643

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Podaj właściwą sekwencję montażu składników w układzie przygotowania sprężonego powietrza, zaczynając od strony złożonego systemu pneumatycznego.

Answer

A. Manometr, reduktor, smarownica, filtr powietrza

B. Smarownica, manometr, reduktor, filtr powietrza

C. Reduktor, manometr, filtr powietrza, smarownica

D. Filtr powietrza, manometr, reduktor, smarownica

Question 4

ELM.06 Pytanie 1644

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

x \ yz 00 01 11 10
0 1 0 0 1
1 1 0 0 1

A. f = x

B. f = y̅z

C. f = z̅

D. f = xy̅z̅

Answer

A. Odwrócić kierunek prądu w uzwojeniu komutacyjnym

B. Odwrócić kierunek prądu w uzwojeniu twornika

C. Odwrócić kierunek prądu w uzwojeniu wzbudzenia

D. Zamienić miejscami dwa przewody podłączone do źródła zasilania

Answer

A. zawór nadążny

Answer

A. zmiany rezystancji

B. zmiany pojemności elektrycznej

C. zmiany indukcyjności własnej

D. efektu piezoelektrycznego

Answer

A. pneumatycznie przez wzrost ciśnienia.

Answer

A. 3 x 3 mm

Answer

A. śrubową.

Answer

A. podłączyć źródło zasilania, zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy

B. podłączyć źródło zasilania, założyć pasek klinowy, zamocować silnik w obudowie wiertarki przy użyciu śrub

C. zamocować silnik w obudowie wiertarki przy użyciu śrub, podłączyć źródło zasilania, założyć pasek klinowy

D. zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy, podłączyć źródło zasilania

Answer

A. Proporcjonalnie zmniejszyć wartość częstotliwości oraz napięcia zasilającego

Answer

A. smarowanie

Answer

A. 4 napędy.

Answer

A. Przycisk monostabilny S2.

B. Lampka sygnalizacyjna H1.

C. Przycisk monostabilny S1.

D. Zawór elektromagnetyczny K2.

Answer

A. Całkujący

Answer

A. 3,001 bar

Answer

A. logicznej 1 na wejście I3

B. logicznego 0 na wejście I2

C. logicznej 1 na wejście I1

D. logicznego 0 na wejście I3

Answer

A. Oczyszczenie brudnych styków łączników pilnikiem

B. Odkurzanie i czyszczenie żeberek radiatorów z zanieczyszczeń szmatką

C. Kontrola pracy wentylatorów poprzez nasłuchiwanie ich działania

D. Weryfikacja połączeń elektrycznych za pomocą omomierza

Answer

A. Oktadecymalne

Answer

A. klejenie.

Answer

A. miernik parametrów instalacji

Answer

A. 0,75 kW

Answer

A. obr./min

Answer

A. Częstościomierz i miernik uniwersalny

Answer

A. wydajność 3,6 m3/h, ciśnienie maksymalne 1,0 MPa

B. wydajność 3,6 m3/h, ciśnienie maksymalne 0,7 MPa

C. wydajność 5,3 m3/h, ciśnienie maksymalne 1,0 MPa

D. wydajność 5,3 m3/h, ciśnienie maksymalne 0,7 MPa

Answer

A. 50,0 hPa

Answer

A. paramagnetyki

Answer

A. Fragment 2

Answer

A. Wyłączenie zasilania oraz odłączenie sprężonego powietrza, odłączenie przewodów pneumatycznych od siłownika, odłączenie przewodów czujników od układu sterującego, odkręcenie siłownika od podstawy

Answer

A. udarowego.

Answer

A. przesunięcia fazowego napięciowych przebiegów sinusoidalnych

Question 5

ELM.06 Pytanie 1645

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Eksploatacja i programowanie …

Jak można zmienić kierunek obrotów wirnika silnika bocznikowego prądu stałego bez konieczności przemagnesowania maszyny?

Question 6

ELM.03 Pytanie 1646

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jakie urządzenie jest używane do pomiaru ciśnienia w systemach hydraulicznych?

Question 7

ELM.03 Pytanie 1647

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

W pomiarze deformacji konstrukcji nośnych najczęściej wykorzystuje się czujniki, które działają na zasadzie

Question 8

ELM.03 Pytanie 1648

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Montaż, uruchamianie i konser…

W układzie przedstawionym na schemacie zawór zasadniczy jest sterowany

Question 9

ELM.03 Pytanie 1649

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Wskaż na podstawie tabeli wymiary wpustu pryzmatycznego, który można osadzić na wale o średnicy 12 mm.

Wałek – d mm Wpust
ponad do b x h mm
6 8 2 x 2
8 10 3 x 3
10 12 4 x 4
12 17 5 x 5
17 22 6 x 6
22 30 8 x 7

Question 10

ELM.06 Pytanie 1650

Kategorie: Programowanie PLC Elementy i symbole

Eksploatacja i programowanie …

Którą funkcję realizuje program?

A. AND

B. OR

C. NAND

D. XOR

Question 11

ELM.06 Pytanie 1651

Kategorie: Układy mechatroniczne Elementy i symbole Konserwacja i eksploatacja

Eksploatacja i programowanie …

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

Question 12

ELM.03 Pytanie 1652

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

Question 13

ELM.06 Pytanie 1653

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Eksploatacja i programowanie …

Jakie działania regulacyjne powinny zostać przeprowadzone w napędzie mechatronicznym opartym na przemienniku częstotliwości oraz silniku indukcyjnym, aby zwiększyć prędkość obrotową wirnika bez zmiany wartości poślizgu?

Question 14

ELM.03 Pytanie 1654

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

W systemie mechatronicznym jako sposób przenoszenia napędu użyto paska zębatego. Podczas rutynowej inspekcji paska należy ocenić jego stopień zużycia oraz

Question 15

ELM.03 Pytanie 1655

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

Question 16

ELM.06 Pytanie 1656

Kategorie: Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Który element urządzenia mechatronicznego, przedstawionego na schemacie jestniewłaściwie narysowany?

Question 17

ELM.06 Pytanie 1657

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Eksploatacja i programowanie …

Która z podanych kategorii regulatorów powinna być brana pod uwagę w projekcie systemu mechatronicznego o nieciągłej regulacji temperatury?

Question 18

ELM.03 Pytanie 1658

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jakie ciśnienie w barach odpowiada 1 500 mmHg, przy założeniu, że 1 bar = 100 000 Pa, a 1 mmHg = 133,4 Pa?

Question 19

ELM.06 Pytanie 1659

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Na rysunku przedstawiony został diagram czasowy obrazujący pracę licznika. Warunkiem wyzerowania licznika jest podanie

Question 20

ELM.06 Pytanie 1660

Kategorie: Pomiary i diagnostyka Konserwacja i eksploatacja Bezpieczeństwo i BHP

Eksploatacja i programowanie …

Która z podanych czynności związanych z eksploatacją napędu elektrycznego jest sprzeczna z zasadami obsługi tych urządzeń?

Question 21

ELM.06 Pytanie 1661

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Jakie dane powinny być zdefiniowane w programie sterującym jako dane typu BOOL?

Question 22

ELM.03 Pytanie 1662

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego to

Question 23

ELM.06 Pytanie 1663

Kategorie: Układy mechatroniczne Elementy i symbole

Eksploatacja i programowanie …

Na którym schemacie prawidłowo narysowano przekaźnik czasowy z opóźnionym załączeniem?

A. C.

B. A.

C. B.

D. D.

Question 24

ELM.03 Pytanie 1664

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Aby sprawdzić stan bezpieczników, znaleźć niedokręcone złącza oraz zidentyfikować przegrzane elementy instalacji bez konieczności wyłączania zasilania, należy wykorzystać

Question 25

ELM.03 Pytanie 1665

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Na podstawie przedstawionej tabliczki znamionowej pompy hydraulicznej określ jej maksymalną wydajność.

Question 26

ELM.06 Pytanie 1666

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Który z diagramów czasowych przedstawia działanie bloku czasowego TON?

A. A.

B. B.

C. D.

D. C.

Question 27

ELM.03 Pytanie 1667

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Wskaż jednostkę głównego parametru prądnicy tachometrycznej (stałej prądnicy)?

Question 28

ELM.03 Pytanie 1668

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jakie urządzenia oraz przyrządy pomiarowe są kluczowe do określenia parametrów filtrów pasmowych?

Question 29

ELM.03 Pytanie 1669

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Siłownik, zasilany sprężonym powietrzem o ciśnieniu roboczym 8 bar, ma maksymalną liczbę cykli nmax = 50/min oraz zużywa 1,4 litra powietrza w trakcie jednego cyklu. Jakie parametry powinna mieć sprężarka tłokowa do zasilania tego siłownika?

Question 30

ELM.06 Pytanie 1670

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Eksploatacja i programowanie …

Jakie powinno być ciśnienie powietrza zasilającego siłownik, którego powierzchnia tłoka wynosi S = 0,003 m², aby uzyskać siłę F = 1,5 kN?

Question 31

ELM.03 Pytanie 1671

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Jakie materiały wykorzystuje się do wytwarzania rdzeni magnetycznych w transformatorach?

Question 32

ELM.03 Pytanie 1672

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Które narzędzie należy zastosować do zamocowania końcówki tulejkowej na przewodzie elektrycznym LY?

A. A.

B. B.

C. C.

D. D.

Question 33

ELM.06 Pytanie 1673

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

Question 34

ELM.06 Pytanie 1674

Kategorie: Programowanie PLC Układy mechatroniczne

Eksploatacja i programowanie …

W programie PLC sygnały niskie lub wysokie przypisane m.in. do wejść i wyjść dyskretnych powinny być definiowane jako zmienne w formacie

A. B

B. b

C. W

D. D

Question 35

ELM.03 Pytanie 1675

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Podaj kolejność działań prowadzących do demontażu siłownika dwustronnego działania z układu pneumatycznego, który jest sterowany elektrozaworem 5/2 oraz posiada dwa czujniki kontaktronowe zamontowane na cylindrze.

Question 36

ELM.06 Pytanie 1676

Kategorie: Układy mechatroniczne Konserwacja i eksploatacja

Eksploatacja i programowanie …

W celu uzupełnienia smaru w łożysku przedstawionym na rysunku należy użyć

A. C.

B. D.

C. A.

D. B.

Question 37

ELM.03 Pytanie 1677

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Pierścienie uszczelniające siłownika dwustronnego działania są oznaczone cyframi

A. 4 i 7

B. 2 i 3

C. 5 i 8

D. 1 i 9

Question 38

ELM.03 Pytanie 1678

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

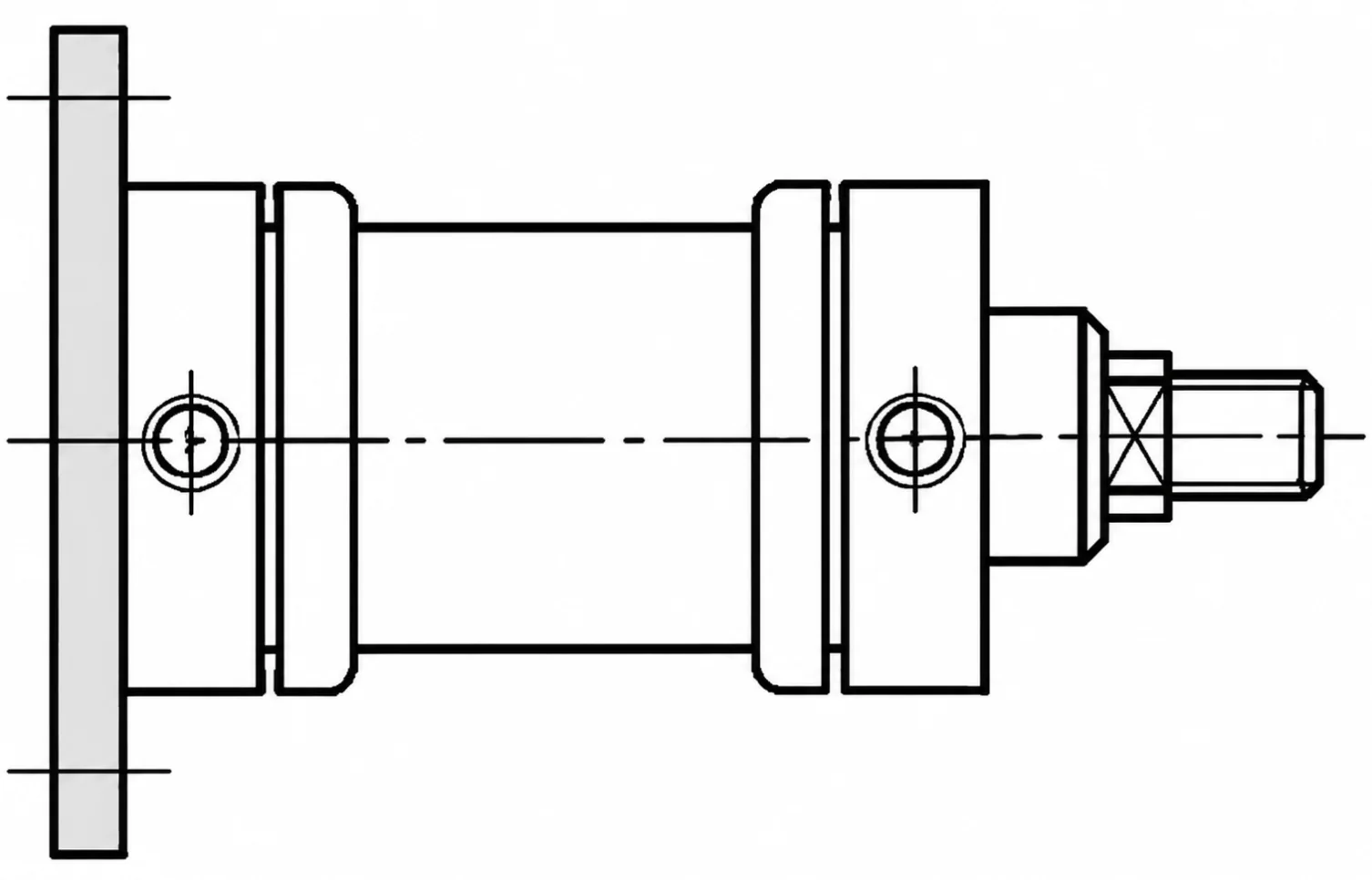

Na rysunku przedstawiono przekrój siłownika pneumatycznego

Question 39

ELM.03 Pytanie 1679

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

Question 40

ELM.06 Pytanie 1680

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Eksploatacja i programowanie …

Obniżenie błędu statycznego, skrócenie czasu odpowiedzi, pogorszenie jakości regulacji przy niższych częstotliwościach, wzmocnienie szumów z przetwornika pomiarowego charakteryzuje działanie regulatora

A. I

B. PD

C. P

D. PID

Wałek – d mm	Wpust
ponad	do	b x h mm
6	8	2 x 2
8	10	3 x 3
10	12	4 x 4
12	17	5 x 5
17	22	6 x 6
22	30	8 x 7

Filtrowanie pytań

Filtr o charakterystyce pasmowo-zaporowej

Wskaż element funkcyjny, którego zastosowanie w programie sterującym umożliwi bezpośrednie zliczanie impulsów na wejściu PLC?

Podaj właściwą sekwencję montażu składników w układzie przygotowania sprężonego powietrza, zaczynając od strony złożonego systemu pneumatycznego.

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1". x \ yz000111100100111001

Jak można zmienić kierunek obrotów wirnika silnika bocznikowego prądu stałego bez konieczności przemagnesowania maszyny?

Jakie urządzenie jest używane do pomiaru ciśnienia w systemach hydraulicznych?

W pomiarze deformacji konstrukcji nośnych najczęściej wykorzystuje się czujniki, które działają na zasadzie

W układzie przedstawionym na schemacie zawór zasadniczy jest sterowany

Wskaż na podstawie tabeli wymiary wpustu pryzmatycznego, który można osadzić na wale o średnicy 12 mm. Wałek – d mmWpustponaddob x h mm682 x 28103 x 310124 x 412175 x 517226 x 622308 x 7

Którą funkcję realizuje program?

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

Jakie działania regulacyjne powinny zostać przeprowadzone w napędzie mechatronicznym opartym na przemienniku częstotliwości oraz silniku indukcyjnym, aby zwiększyć prędkość obrotową wirnika bez zmiany wartości poślizgu?

W systemie mechatronicznym jako sposób przenoszenia napędu użyto paska zębatego. Podczas rutynowej inspekcji paska należy ocenić jego stopień zużycia oraz

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

Który element urządzenia mechatronicznego, przedstawionego na schemacie jestniewłaściwie narysowany?

Która z podanych kategorii regulatorów powinna być brana pod uwagę w projekcie systemu mechatronicznego o nieciągłej regulacji temperatury?

Jakie ciśnienie w barach odpowiada 1 500 mmHg, przy założeniu, że 1 bar = 100 000 Pa, a 1 mmHg = 133,4 Pa?

Na rysunku przedstawiony został diagram czasowy obrazujący pracę licznika. Warunkiem wyzerowania licznika jest podanie

Która z podanych czynności związanych z eksploatacją napędu elektrycznego jest sprzeczna z zasadami obsługi tych urządzeń?

Jakie dane powinny być zdefiniowane w programie sterującym jako dane typu BOOL?

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego to

Na którym schemacie prawidłowo narysowano przekaźnik czasowy z opóźnionym załączeniem?

Aby sprawdzić stan bezpieczników, znaleźć niedokręcone złącza oraz zidentyfikować przegrzane elementy instalacji bez konieczności wyłączania zasilania, należy wykorzystać

Na podstawie przedstawionej tabliczki znamionowej pompy hydraulicznej określ jej maksymalną wydajność.

Który z diagramów czasowych przedstawia działanie bloku czasowego TON?

Wskaż jednostkę głównego parametru prądnicy tachometrycznej (stałej prądnicy)?

Jakie urządzenia oraz przyrządy pomiarowe są kluczowe do określenia parametrów filtrów pasmowych?

Siłownik, zasilany sprężonym powietrzem o ciśnieniu roboczym 8 bar, ma maksymalną liczbę cykli nmax = 50/min oraz zużywa 1,4 litra powietrza w trakcie jednego cyklu. Jakie parametry powinna mieć sprężarka tłokowa do zasilania tego siłownika?

Jakie powinno być ciśnienie powietrza zasilającego siłownik, którego powierzchnia tłoka wynosi S = 0,003 m2, aby uzyskać siłę F = 1,5 kN?

Jakie materiały wykorzystuje się do wytwarzania rdzeni magnetycznych w transformatorach?

Które narzędzie należy zastosować do zamocowania końcówki tulejkowej na przewodzie elektrycznym LY?

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

W programie PLC sygnały niskie lub wysokie przypisane m.in. do wejść i wyjść dyskretnych powinny być definiowane jako zmienne w formacie

Podaj kolejność działań prowadzących do demontażu siłownika dwustronnego działania z układu pneumatycznego, który jest sterowany elektrozaworem 5/2 oraz posiada dwa czujniki kontaktronowe zamontowane na cylindrze.

W celu uzupełnienia smaru w łożysku przedstawionym na rysunku należy użyć

Pierścienie uszczelniające siłownika dwustronnego działania są oznaczone cyframi

Na rysunku przedstawiono przekrój siłownika pneumatycznego

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

Obniżenie błędu statycznego, skrócenie czasu odpowiedzi, pogorszenie jakości regulacji przy niższych częstotliwościach, wzmocnienie szumów z przetwornika pomiarowego charakteryzuje działanie regulatora

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

x \ yz 00 01 11 10
0 1 0 0 1
1 1 0 0 1

Wskaż na podstawie tabeli wymiary wpustu pryzmatycznego, który można osadzić na wale o średnicy 12 mm.

Wałek – d mm Wpust
ponad do b x h mm
6 8 2 x 2
8 10 3 x 3
10 12 4 x 4
12 17 5 x 5
17 22 6 x 6
22 30 8 x 7

Jakie powinno być ciśnienie powietrza zasilającego siłownik, którego powierzchnia tłoka wynosi S = 0,003 m², aby uzyskać siłę F = 1,5 kN?
