MTL.04Pytanie 1
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe

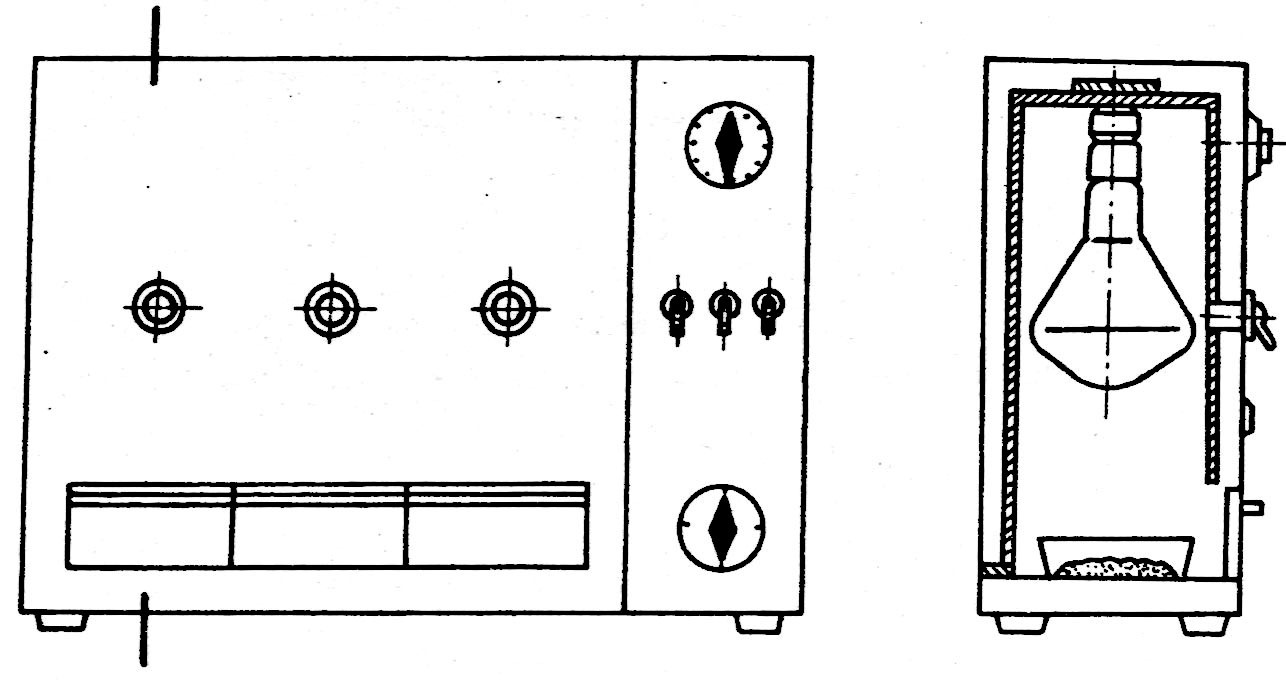

Na rysunku przedstawiono suszarkę pospieszną trójstanowiskową stosowaną do oznaczania
A. ścieralności.
B. płynności.
C. koloidalności.
D. wilgotności.
Lista pytań egzaminacyjnych
MTL.04Pytanie 2
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
W obrębie metody można wyróżnić dwie techniki badania: barwną oraz fluorescencyjną. W technice barwnej wykorzystuje się zazwyczaj podkład biały oraz zawiesinę czarną proszku magnetycznego, obserwacja prowadzona jest w świetle białym o odpowiednim natężeniu. W technice fluorescencyjnej stosuje się zawiesiny fluorescencyjne, a w związku z tym obserwację prowadzi się z wykorzystaniem światła ultrafioletowego. Technika fluorescencyjna charakteryzuje się nieco większą czułością badania w porównaniu do techniki barwnej.
Którą metodę badań nieniszczących odlewów charakteryzuje opis?
A. MT (magnetyczno-proszkowa)
B. Rg (wytrzymałość na zginanie)
C. UT (ultradźwiękowa)
D. ET (prądów wirowych)
MTL.04Pytanie 3
Organizacja i nadzorowanie pr…
Kategorie: Badania nieniszczące i pomiary warsztatowe

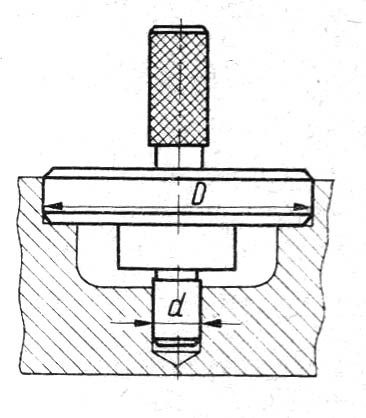

Na rysunku przedstawiono sprawdzian do kontroli
A. płaskości powierzchni.
B. pochylenia ścian.
C. prostopadłości osi otworu do płaszczyzny.
D. współosiowości otworów.
MTL.04Pytanie 4
Organizacja i nadzorowanie pr…
Kategorie: Badania nieniszczące i pomiary warsztatowe
Przyrządem kontrolnym do sprawdzania płaskości powierzchni jest
A. kątownik prosty.
B. suwmiarka uniwersalna.
C. przymiar kreskowy.
D. liniał krawędziowy.
MTL.04Pytanie 5
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im
Głównym składnikiem pokryć ochronnych do form na ciężkie odlewy staliwne jest
A. krzemian żelaza.
B. węglan wapnia.
C. krzemian cyrkonu.
D. węglan sodu.
MTL.04Pytanie 6
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe Wykańczanie i oczyszczanie odlewów

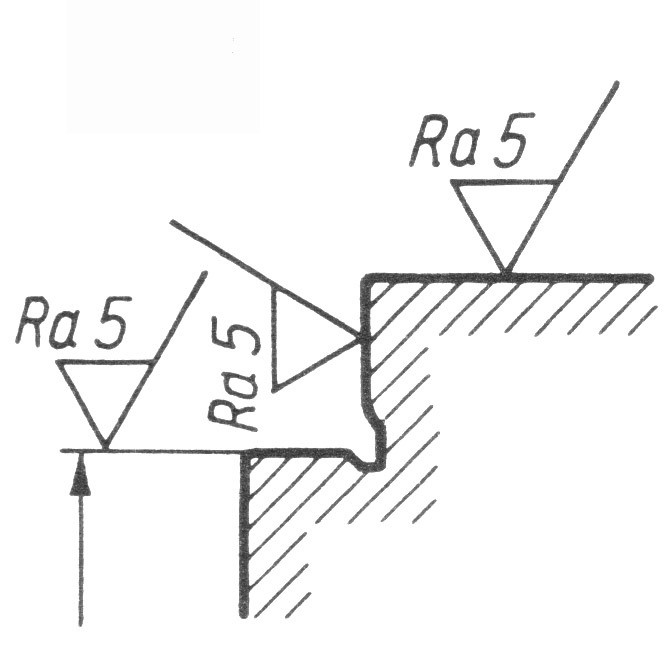

Na rysunku przedstawiono symbole graficzne
A. chropowatości.
B. zbieżności.
C. prostopadłości.
D. równoległości.
MTL.04Pytanie 7
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Wady odlewów i zapobieganie im

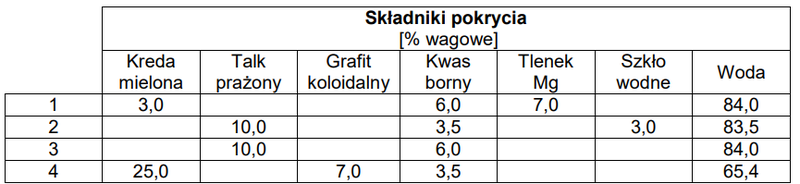

Pokryciem dobrze przewodzącym ciepło jest pokrycie oznaczone cyfrą
A. 3
B. 4
C. 2
D. 1
MTL.04Pytanie 8
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
W celu zidentyfikowania wady strup należy wykonać
A. pomiary ultradźwiękowe.
B. oględziny zewnętrzne.
C. badania magnetyczne.
D. badania radiologiczne.
MTL.04Pytanie 9
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie
Na rysunku symbolem X oznaczono
A. płytę wypychaczy.
B. komorę prasowania.
C. nieruchomą część formy.
D. ruchomą część formy.
MTL.04Pytanie 10
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

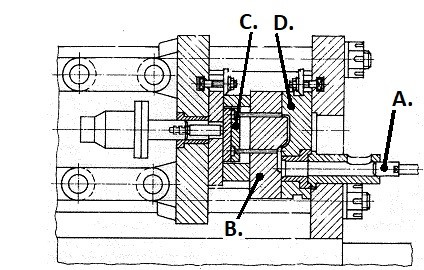

Ruchomą połówkę formy na schemacie formy ciśnieniowej oznaczono literą
A.
D.
C.
B.
MTL.04Pytanie 11
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu

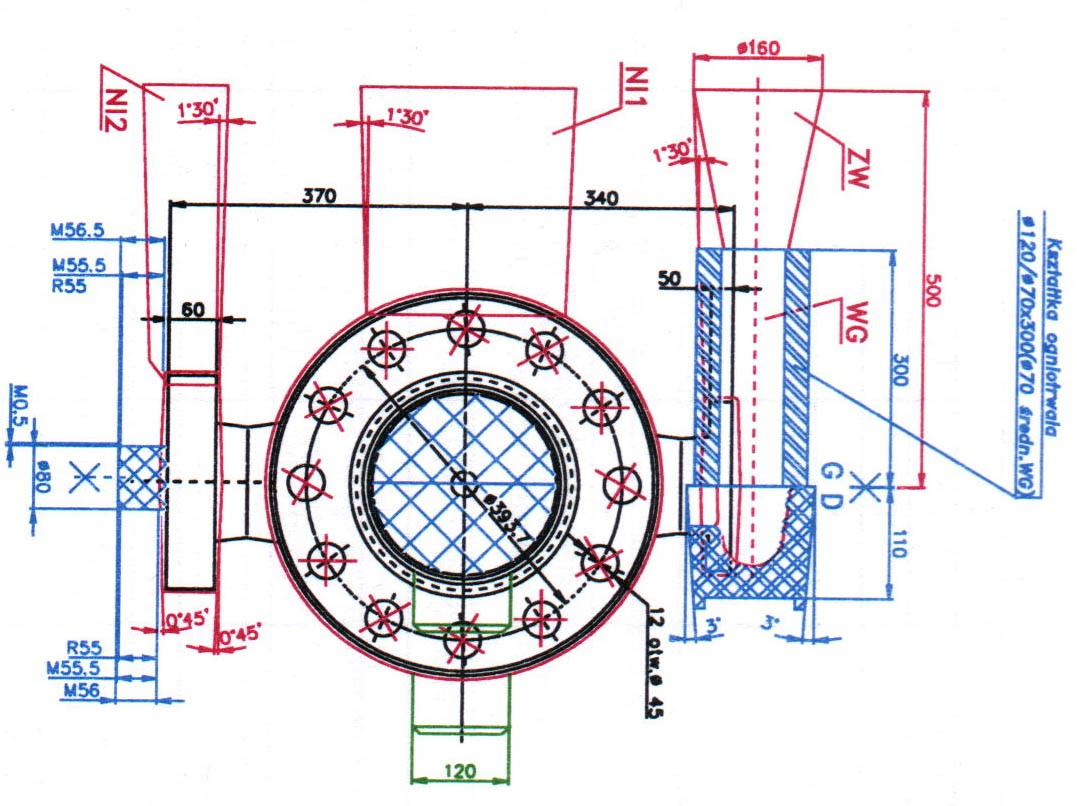

Układ wlewowo-zasilający oznaczono na rysunku kolorem
A. czarnym.
B. czerwonym.
C. niebieskim.
D. zielonym.
MTL.04Pytanie 12
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe

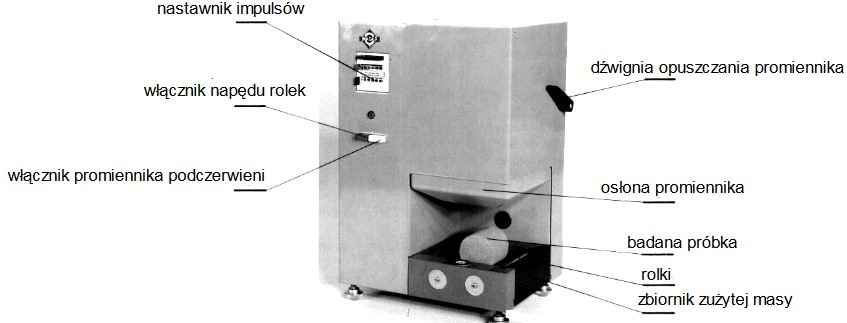

Aparat przedstawiony na rysunku służy do badania
A. trwałości.
B. płynności.
C. osypilwości.
D. żywotności.
MTL.04Pytanie 13
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu
Na rysunku przedstawiono zbiornik wlewowy
A. stożkowy.
B. klinowy.
C. czaszowy.
D. lejkowy.
MTL.04Pytanie 14
Organizacja i nadzorowanie pr…
Kategorie: Układy wlewowe i zasilanie odlewu Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie

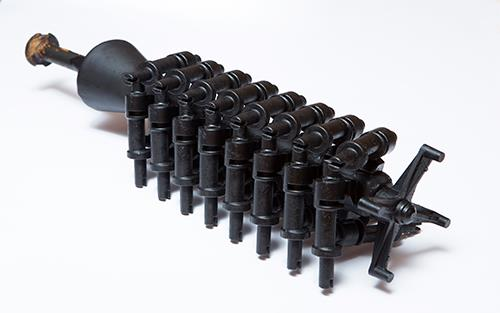

Przedstawiony na rysunku zestaw modelowy służy do wykonywania form
A. skorupowych termoutwardzalnych.
B. cienkościennych ceramicznych.
C. piaskowych wilgotnych.
D. metalowych.
MTL.04Pytanie 15
Organizacja i nadzorowanie pr…
Kategorie: Wykańczanie i oczyszczanie odlewów
W metodzie strumieniowej wirnikowej do oczyszczania powierzchni odlewów wykorzystuje się śrut
A. żeliwny.
B. aluminiowy.
C. polimerowy.
D. miedziany.
MTL.04Pytanie 16
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

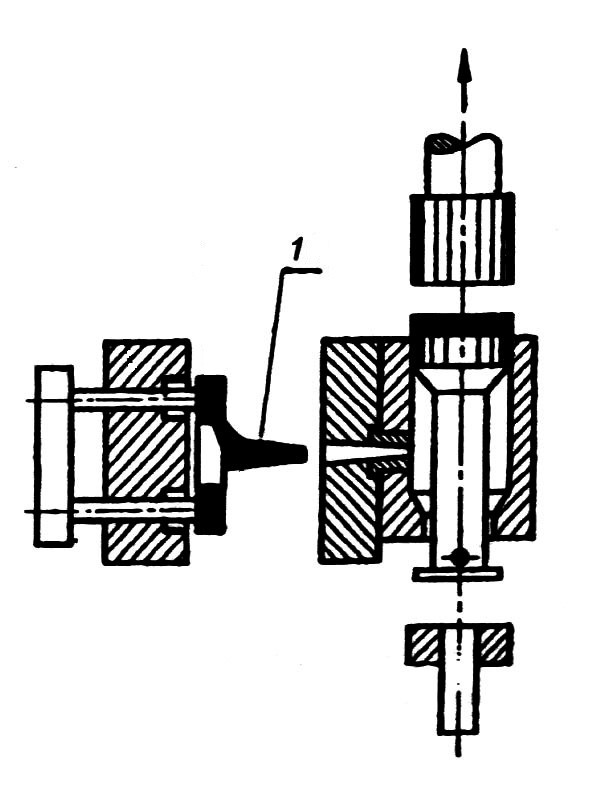

Na rysunku cyfrą 1 oznaczono
A. układ wlewowy.
B. krążek nadmiaru metalu.
C. odlew.
D. wypychacz.
MTL.04Pytanie 17
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wytapianie i obróbka ciekłego metalu Metaloznawstwo i badania stopów
Kwas siarkowy jest dodatkiem do masy formierskiej, który
A. zapobiega przypalaniu masy formierskiej podczas odlewania staliwa.
B. poprawia wybijalność mas rdzeniowych z odlewów ze stopów aluminium.
C. poprawia jakość powierzchni odlewów żeliwnych.
D. zapobiega zapaleniu się metalu podczas odlewania stopów magnezu.
MTL.04Pytanie 18
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im
Zdolność masy do odprowadzania pary wodnej i gazów powstających w formie w wyniku cieplnego oddziaływania ciekłego metalu na masę to
A. wilgotność.
B. płynność.
C. przepuszczalność.
D. ścieralność.
MTL.04Pytanie 19
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe

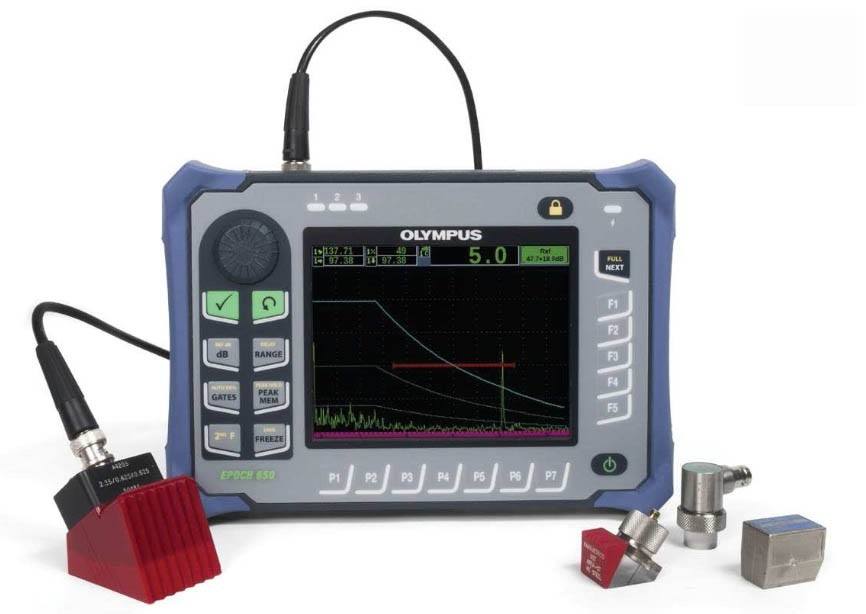

Na rysunku przedstawiono defektoskop
A. fluorescencyjny.
B. izotopowy.
C. ultradźwiękowy.
D. magnetyczny.
MTL.04Pytanie 20
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Wady odlewów i zapobieganie im
Powstawanie wad odlewniczych w postaci wypchnięć i guzów można wyeliminować poprzez
A. zwiększenie wilgotności masy formierskiej.
B. równomierne zagęszczenie masy w formie.
C. zmianę konstrukcji wykonywanego odlewu.
D. wysuszenie kadzi odlewniczej.
MTL.04Pytanie 21
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
W celu identyfikacji wady typu strup należy wykonać
A. badania magnetyczne.
B. prześwietlanie promieniami X.
C. oględziny zewnętrzne.
D. badania ultradźwiękowe.
MTL.04Pytanie 22
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

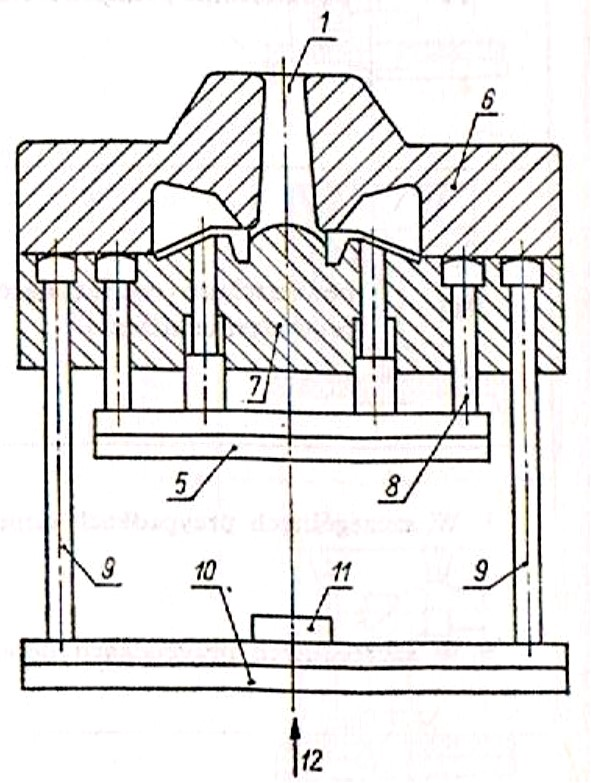

Na rysunku kokili z podziałem po linii krzywej płytę podnoszącą oznaczono
cyfrą 10
cyfrą 12
cyfrą 9
cyfrą 11
MTL.04Pytanie 23
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu

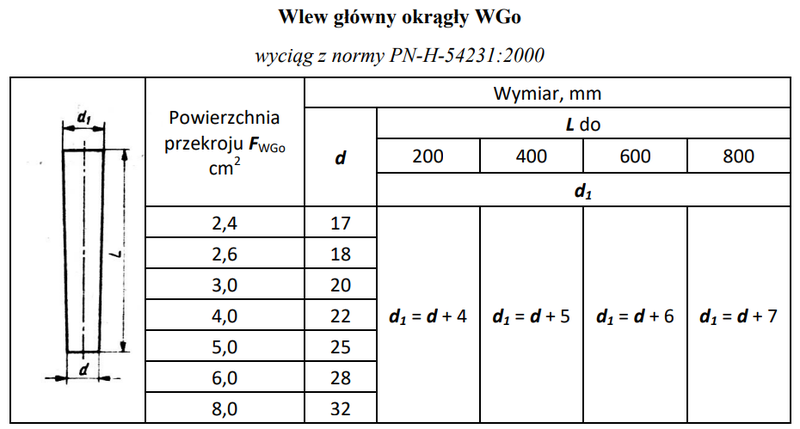

Oblicz średnicę d1 wlewu głównego okrągłego o długości L = 500 mm i powierzchni przekroju FWGo = 4,65 cm2
A. 25 mm
B. 26 mm
C. 31 mm
D. 29 mm
MTL.04Pytanie 24
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe
Analiza sitowa piasków stosowana jest do oznaczenia
A. ziarnistości.
B. wilgotności.
C. porowatości.
D. ogniotrwałości.
MTL.04Pytanie 25
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
Którą z wymienionych metod można wykryć przerwy ciągłości, znajdujące się wewnątrz odlewu nie mając kontaktu z jego powierzchnią?
A. Badaniem szczelności w cieczach.
B. Defektoskopią rentgenowską.
C. Badaniami penetracyjnymi.
D. Endoskopią optyczną.
MTL.04Pytanie 26
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe
Które z oznaczeń dotyczy badania wytrzymałości na ściskanie mas suszonych?
A. $R_c^s$
B. $R_t^s$
C. $R_g^s$
D. $R_{r,m}^s$
MTL.04Pytanie 27
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy
Na rysunku odlewu przedstawiono oznaczenie
A. bazy obróbkowej.
B. wypełnienia bocznego.
C. żebra skurczowego.
D. naddatku na obróbkę skrawaniem.
MTL.04Pytanie 28
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe Wykańczanie i oczyszczanie odlewów
Dobierz rodzaj obróbki dla powierzchni oznaczonej cyfrą 1.
A. Nagniatanie.
B. Polerowanie.
C. Skrawanie.
D. Elektrodrążenie.
MTL.04Pytanie 29
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Badania nieniszczące i pomiary warsztatowe

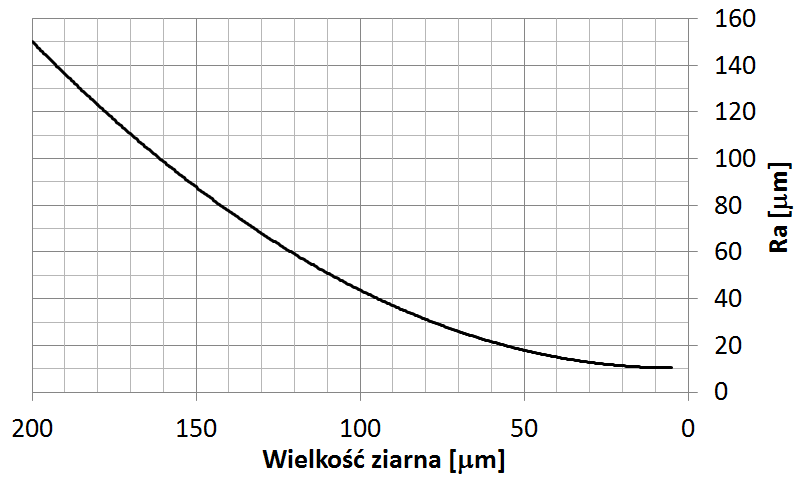

Określ jaką chropowatość Ra [µm] odlewu można uzyskać jeśli wielkość ziarna osnowy piaskowej będzie wynosić 0,18 mm.
A. 140 µm
B. 122 µm
C. 12 µm
D. 40 µm
MTL.04Pytanie 30
Organizacja i nadzorowanie pr…
Kategorie: Układy wlewowe i zasilanie odlewu
Przekrój poprzeczny wlewu doprowadzającego wynosi 3,0 cm2, a proporcje pomiędzy poszczególnymi wlewami określa związek FWD : FWR : FWG = 1 : 1,2 : 1,4. Dobierz na podstawie tabeli numer wlewu rozprowadzającego.
Nr 11
Nr 10
Nr 9
Nr 8
MTL.04Pytanie 31
Organizacja i nadzorowanie pr…
Kategorie: Organizacja odlewni i planowanie produkcji

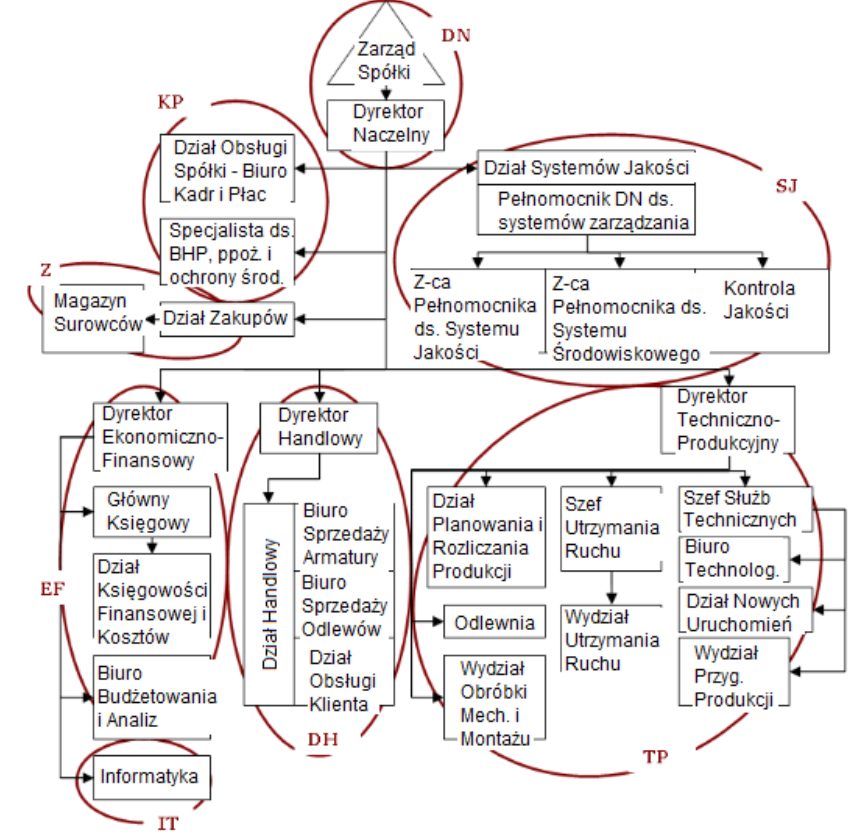

Zgodnie ze schematem organizacyjnym odlewni dział zakupów podlega bezpośrednio Dyrektorowi
A. Handlowemu.
B. Techniczno-Produkcyjnemu.
C. Naczelnemu.
D. Ekonomiczno-Finansowemu.
MTL.04Pytanie 32
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

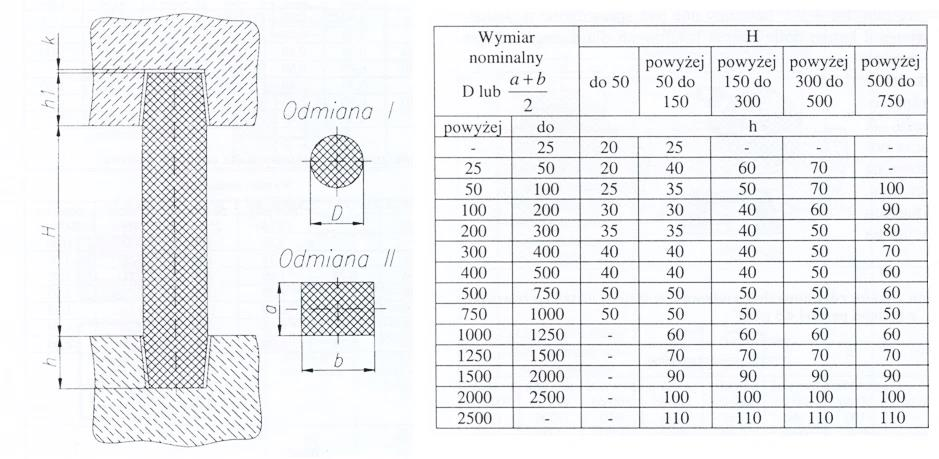

Dla rdzenia pionowego o długości H = 340 mm i przekroju prostokątnym o wymiarach a = 70 mm oraz b = 150 mm długość znaków rdzeniowych wynosi minimum
A. 60 mm
B. 40 mm
C. 70 mm
D. 35 mm
MTL.04Pytanie 33
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Wady odlewów i zapobieganie im
Konstrukcja odlewu utrudniająca krzepnięcie kierunkowe, konstrukcja modelu uniemożliwiająca właściwe położenie formy w momencie zalewania oraz nieodpowiedni kształt, wielkość i umiejscowienie nadlewu powoduje powstawanie wady typu
A. jama skurczowa.
B. pęcherz zewnętrzny.
C. niedolew.
D. nakłucia.
MTL.04Pytanie 34
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Metaloznawstwo i badania stopów
Wartość naddatku na obróbkę skrawaniem dla odlewu z żeliwa szarego o największym wymiarze zewnętrznym 240 mm, dla stopnia naddatku G wynosi
| Największy wymiar gabarytowy odlewu po obróbce końcowej G,mm | Naddatki na obróbkę skrawaniem (mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stopień naddatku na obróbkę skrawaniem | ||||||||||||
| powyżej | do i włącznie | A | B | C | D | E | F | G | H | J | K | |
| - | 40 | 0,1 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,5 | 0,7 | 1 | 1,4 | |
| 40 | 63 | 0,1 | 0,2 | 0,3 | 0,3 | 0,4 | 1,5 | 0,7 | 1 | 1,4 | 2 | |
| 63 | 100 | 0,2 | 0,3 | 0,4 | 0,5 | 0,7 | 1 | 1,4 | 2 | 2,8 | 4 | |
| 100 | 160 | 0,3 | 0,4 | 0,5 | 0,8 | 1,1 | 1,5 | 2,2 | 3 | 4 | 6 | |
| 160 | 250 | 0,3 | 0,5 | 0,7 | 1 | 1,4 | 2 | 2,8 | 4 | 5,5 | 8 | |
| 250 | 400 | 0,4 | 0,7 | 0,9 | 1,3 | 1,8 | 2,5 | 3,5 | 5 | 7 | 10 | |
| 400 | 630 | 0,5 | 0,8 | 1,1 | 1,5 | 2,2 | 3 | 4 | 6 | 9 | 12 | |
A. 5,5 mm
B. 2,8 mm
C. 2,2 mm
D. 0,7 mm
MTL.04Pytanie 35
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Organizacja odlewni i planowanie produkcji
Odlewnia podczas jednej zmiany zużywa 100 kg magnezu do sferoidyzacji żeliwa. Ile ton tego pierwiastka należy zamówić, aby zapewnić tygodniowy zapas, jeśli odlewnia pracuje w systemie dwuzmianowym?
A. 1,4 t
B. 0,7 t
C. 14,0 t
D. 7,0 t
MTL.04Pytanie 36
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe

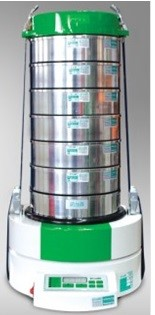

Urządzenie przedstawione na rysunku przeznaczone jest do badania
A. zawartości lepiszcza.
B. gęstości pozornej.
C. temperatury spiekania.
D. ziarnistości.
MTL.04Pytanie 37
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im
W celu zapobieżenia powstaniu wady typu strup, należy
A. dobrać masę o odpowiedniej wilgotności, jednorodności oraz odpowiednio wykończyć powierzchnię wnęki formy.
B. zalewać formę metalem o małej lejności, prawidłowym strumieniem.
C. prawidłowo usunąć wlewy, nadlewy i zalewki oraz ostrożnie wybijać odlew.
D. zastosować masy, które cechują się przemianami alotropowymi oraz odpowiednio odpowietrzyć formę i rdzeń.
MTL.04Pytanie 38
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy

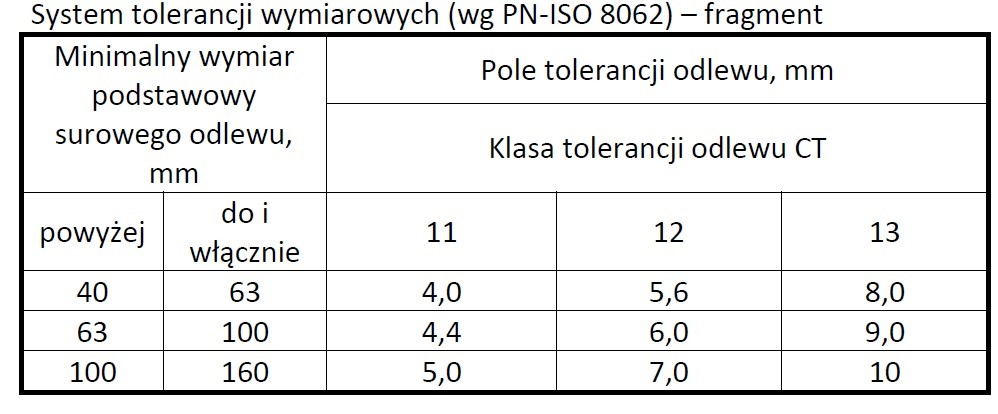

Dla surowego odlewu korpusu pompy, wykonywanego z żeliwa szarego w klasie ISO 8062-CT11-RMA F, pole tolerancji średnicy zewnętrznej o wymiarze 100 mm wynosi
A. 5,0 mm
B. 9,0 mm
C. 6,0 mm
D. 4,4 mm
MTL.04Pytanie 39
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

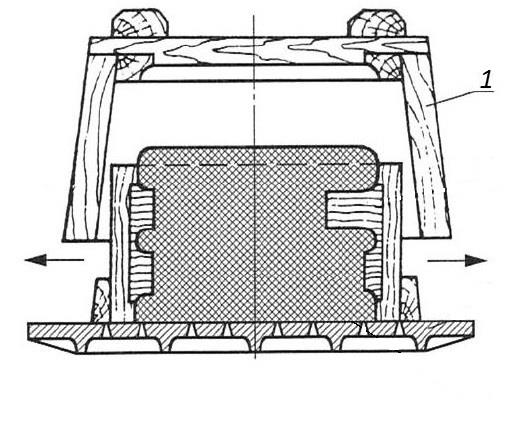

Na rysunku cyfrą 1 oznaczono
A. wkładki.
B. pancerz.
C. płytę podrdzeniową.
D. rdzeń.
MTL.04Pytanie 40
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe

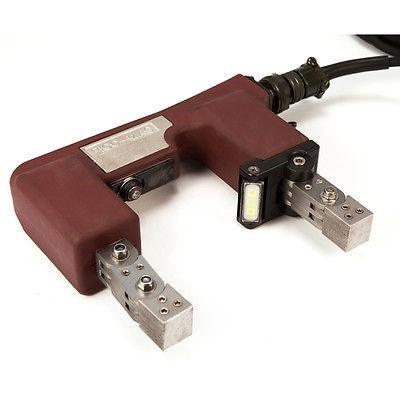

Na rysunku przedstawiono
A. defektoskop magnetyczny.
B. sondę prądowirową.
C. sondę rentgenowską.
D. defektoskop ultrasonograficzny.
