MTL.04Pytanie 41
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

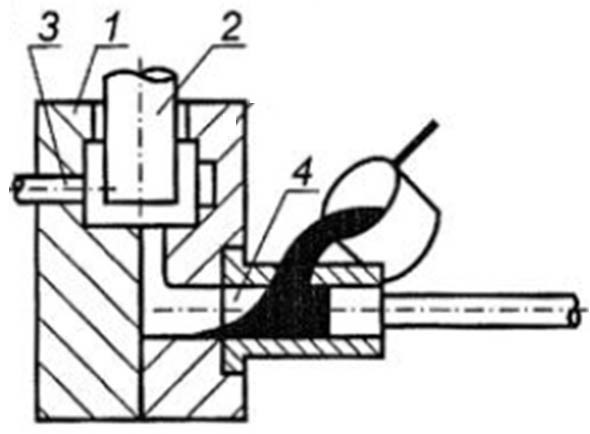

Komorę ciśnienia maszyny zimnokomorowej oznaczono na rysunku cyfrą
A. 3
B. 2
C. 4
D. 1
Lista pytań egzaminacyjnych
MTL.04Pytanie 42
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Metaloznawstwo i badania stopów
Do grupy właściwości technologicznych stopów metali należy
A. plastyczność.
B. lejność.
C. udarność.
D. twardość.
MTL.04Pytanie 43
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu

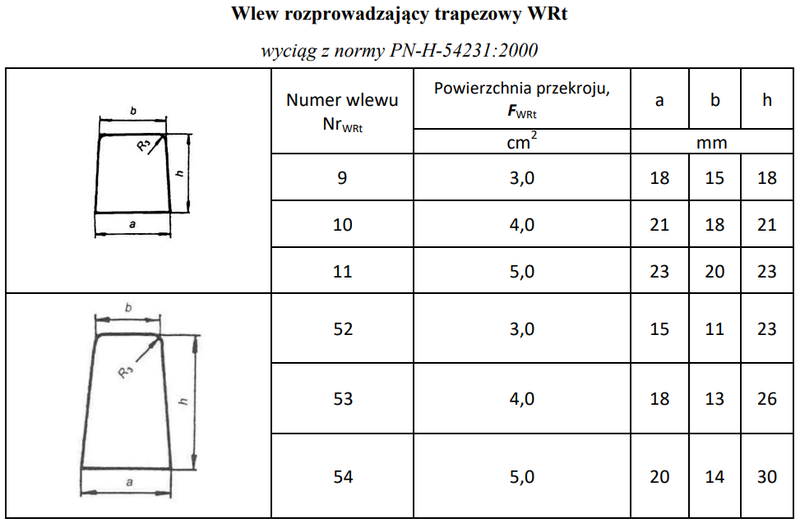

Na podstawie tabeli odczytaj numer wlewu NrWRt dla wlewu rozprowadzającego trapezowego o powierzchni przekroju FWRt = 3,8 cm2 i wysokości h ≈ 1,5a
A. NrWRt 53
B. NrWRt 10
C. NrWRt 9
D. NrWRt 54
MTL.04Pytanie 44
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów

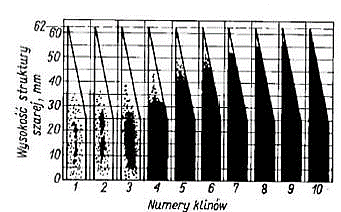

Zgodnie z przedstawionym wykresem, kliny służą do określania
A. skłonności żeliwa do tworzenia naprężeń.
B. zasiarczenia żeliwa.
C. skurczu odlewniczego.
D. skłonności żeliwa do zabieleń.
MTL.04Pytanie 45
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im
Określ rodzaj wady powstającej w wyniku zbyt dużej ziarnistości masy formierskiej lub rdzeniowej.
A. Jama skurczowa.
B. Chropowatość.
C. Strup.
D. Skóra słonia.
MTL.04Pytanie 46
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
Metoda badań obszarów trudno dostępnych, wykorzystująca specjalistyczne przyrządy optyczne (zestawy luster, fiberoskopy, boroskopy), to
A. ET (prądów wirowych).
B. MT (magnetyczno-proszkowa).
C. UT (ultradźwiękowa).
D. VT (wizualna).
MTL.04Pytanie 47
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie Badania nieniszczące i pomiary warsztatowe

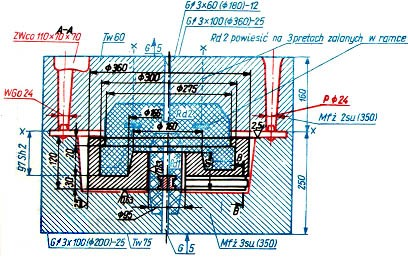

Na podstawie rysunku określ twardość górnej powierzchni formy.
A. G 5
B. Tw 60
C. Mfz 2su(350)
D. P ϕ 24
MTL.04Pytanie 48
Organizacja i nadzorowanie pr…
Kategorie: Metaloznawstwo i badania stopów
Młot Charpy’ego służy do pomiaru
A. wytrzymałości na ściskanie.
B. wytrzymałości na zginanie.
C. twardości.
D. udarności.
MTL.04Pytanie 49
Organizacja i nadzorowanie pr…
Kategorie: Metaloznawstwo i badania stopów

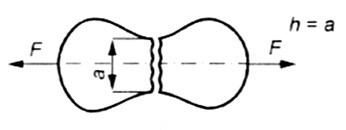

Na rysunku przedstawiono próbkę do badań
A. udarności.
B. wytrzymałości na rozciąganie.
C. twardości.
D. wytrzymałości na ściskanie.
MTL.04Pytanie 50
Organizacja i nadzorowanie pr…
Kategorie: Wykańczanie i oczyszczanie odlewów Organizacja odlewni i planowanie produkcji
Zadaniem oczyszczalni jest
A. oczyszczenie i rafinacja ciekłego metalu.
B. usunięcie resztek masy formierskiej ze skrzynek formierskich.
C. piaskowanie form w celu usunięcia resztek pokrycia.
D. oczyszczenie wybitych odlewów z resztek masy formierskiej.
MTL.04Pytanie 51
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów
Który z wymienionych dodatków nie zabezpiecza masy formierskiej przed reakcją stopów magnezu z materiałami formierskimi oraz wodą i tlenem?
A. Sole amonowe.
B. Kwas borny.
C. Kwas siarkowy.
D. Ług posiarczynowy.
MTL.04Pytanie 52
Organizacja i nadzorowanie pr…
Kategorie: Organizacja odlewni i planowanie produkcji
Która komórka organizacyjna odlewni wykonuje fotografie dnia roboczego?
A. Sekcja normowania pracy.
B. Dział utrzymania ruchu.
C. Dział obsługi klienta.
D. Sekcja płac.
MTL.04Pytanie 53
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe
Właściwość, która określa zdolność gliny formierskiej do pochłaniania wody, to stopień
A. porowatości.
B. kleistości.
C. koloidalności.
D. pęcznienia.
MTL.04Pytanie 54
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe

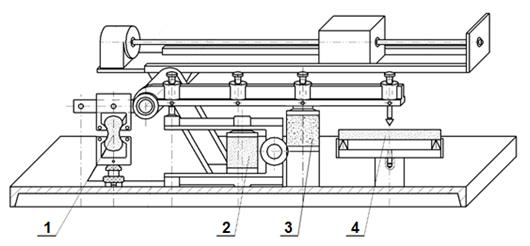

Na rysunku przedstawiono schemat urządzenia do pomiaru wytrzymałości mas formierskich. Stanowisko do pomiaru wytrzymałości na rozciąganie oznaczono cyfrą
A. 4
B. 3
C. 2
D. 1
MTL.04Pytanie 55
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie
Na rysunku kolorem zielonym przedstawiono oznaczenie
A. nadlewu.
B. naddatków na obróbkę skrawaniem.
C. rdzenników.
D. ochładzalnika zewnętrznego.
MTL.04Pytanie 56
Organizacja i nadzorowanie pr…
Kategorie: Metaloznawstwo i badania stopów
Zdolność ciał stałych do osiągania znacznych odkształceń trwałych pod działaniem sił zewnętrznych bez naruszania spójności nazywana jest
A. plastycznością.
B. sprężystością.
C. lejnością.
D. skrawalnością.
MTL.04Pytanie 57
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe
Ile maksymalnie lepiszcza zawiera piasek klasy 3K?
A. 1,0%
B. 0,5%
C. 0,2%
D. 2,0%
MTL.04Pytanie 58
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe
Określ procentową zawartość lepiszcza w piasku formierskim tłustym
A. 1÷2%
B. 0,2÷0,5%
C. 2÷8%
D. 15÷25%
MTL.04Pytanie 59
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe Metaloznawstwo i badania stopów

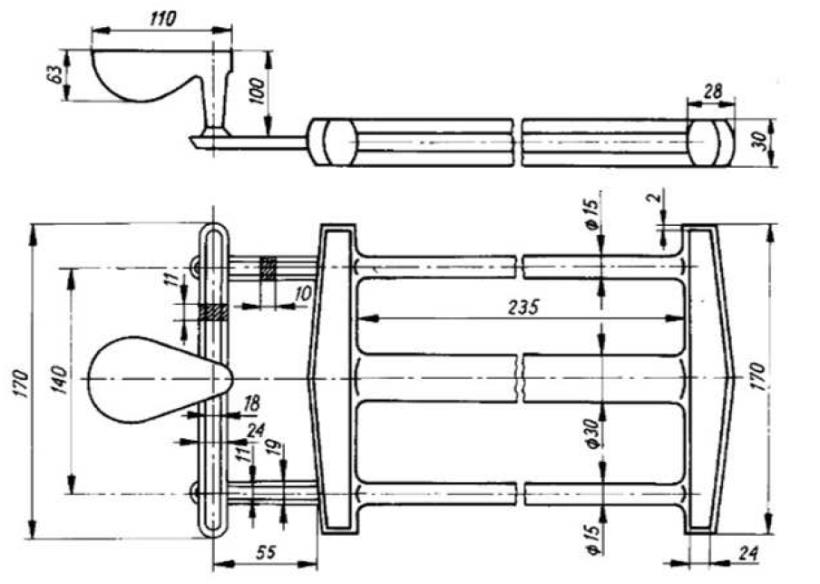

Przedstawiona na rysunku próba służy do
A. analizy termicznej.
B. pomiaru lejności.
C. analizy zdolności odwzorowania kształtu formy.
D. pomiaru skłonności do tworzenia naprężeń własnych.
MTL.04Pytanie 60
Organizacja i nadzorowanie pr…
Kategorie: Badania nieniszczące i pomiary warsztatowe Metaloznawstwo i badania stopów
Do pomiaru twardości elementów, których nie chcemy uszkodzić podczas pomiaru, stosuje się metodę
A. Brinella.
B. Rockwella.
C. Vickersa.
D. Shore’a.
MTL.04Pytanie 61
Organizacja i nadzorowanie pr…
Kategorie: Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie
Długość znaku rdzeniowego dla rdzenia o średnicy 40 mm i długości 120 mm usytuowanego w formie suszonej wynosi
| Wymiar znamionowy Ø rdzenia ,mm | Forma | Długość rdzenia L, mm | ||||
|---|---|---|---|---|---|---|
| Do 50 | Ponad 50 do150 | Ponad 150 do 300 | Ponad 300 do 500 | |||
| ponad | do | Długość znaku rdzeniowego mm | ||||
| 25 | W | 15 | 25 | 40 | -- | |
| S | -- | -- | -- | -- | ||
| 25 | 50 | W | 20 | 30 | 45 | 60 |
| S | 15 | 20 | 30 | 40 | ||
| 50 | 100 | W | 25 | 35 | 50 | 70 |
| S | 20 | 30 | 40 | 50 | ||
| 100 | 200 | W | 30 | 40 | 45 | 80 |
| S | -- | 45 | 50 | 60 | ||
| W – forma wilgotna. S – forma sucha. | ||||||
A. 30 mm
B. 15 mm
C. 45 mm
D. 20 mm
MTL.04Pytanie 62
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Organizacja odlewni i planowanie produkcji
Formiernia podczas jednej zmiany zużywa 2 000 kg bentonitu. Ile ton tego materiału należy zamówić, aby zapewnić 14-dniowy zapas, jeśli formiernia pracuje w systemie dwuzmianowym?
A. 28 t
B. 48 t
C. 56 t
D. 24 t
MTL.04Pytanie 63
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie Metaloznawstwo i badania stopów
Średnia wartość skurczu liniowego żeliwa sferoidalnego z gatunku EN-GJS-400-17 wynosi
A. 3,4%
B. 10,1%
C. 1,3%
D. 0,2%
MTL.04Pytanie 64
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
Rzadzizny w odlewie wykrywa się metodą nieniszczącą
A. wizualną.
B. radiograficzną.
C. magnetyczno-proszkową.
D. penetracyjną.
MTL.04Pytanie 65
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Metaloznawstwo i badania stopów
Badanie składu chemicznego stopów przeprowadza się
A. spektrometrem.
B. tensometrem.
C. pirometrem.
D. refraktometrem.
MTL.04Pytanie 66
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie
Prawidłowo oznaczoną powierzchnię podziału formy przedstawiono na rysunku oznaczonym literą
D
B
A
C
MTL.04Pytanie 67
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Organizacja odlewni i planowanie produkcji
Podczas wytopu staliwa w piecu elektrycznym łukowym stosowane jest wapno palone w ilości 2% w stosunku do masy wsadu metalowego. Oblicz, ile wynosi jego zużycie po przeprowadzeniu 5 wytopów w piecu o pojemności 10 Mg.
A. 2 000 kg
B. 200 kg
C. 500 kg
D. 1 000 kg
MTL.04Pytanie 68
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe
Grube piaski formierskie to takie, dla których ziarna frakcji głównej zatrzymują się na sitach o numerach
A. 20, 30, 40
B. 140, 200, 270
C. 40, 50, 70
D. 70, 100, 140
MTL.04Pytanie 69
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe Metaloznawstwo i badania stopów

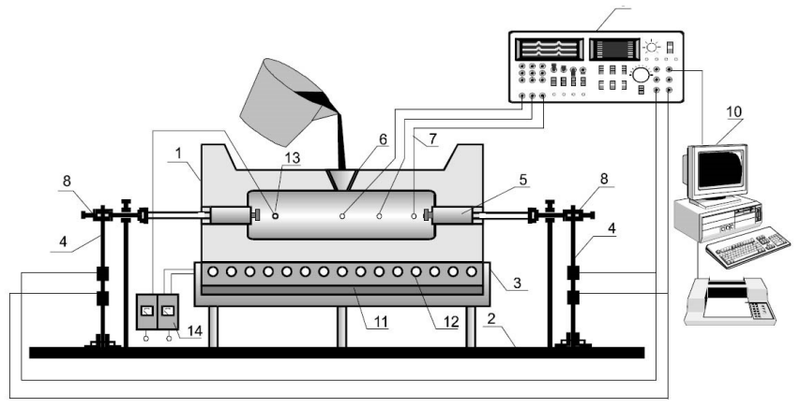

Na rysunku przedstawiono schemat stanowiska służącego do określenia
A. skłonności żeliwa do tworzenia jamy skurczowej.
B. odwzorowalności.
C. lejności.
D. skurczu liniowego.
MTL.04Pytanie 70
Organizacja i nadzorowanie pr…
Kategorie: Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie Wytapianie i obróbka ciekłego metalu

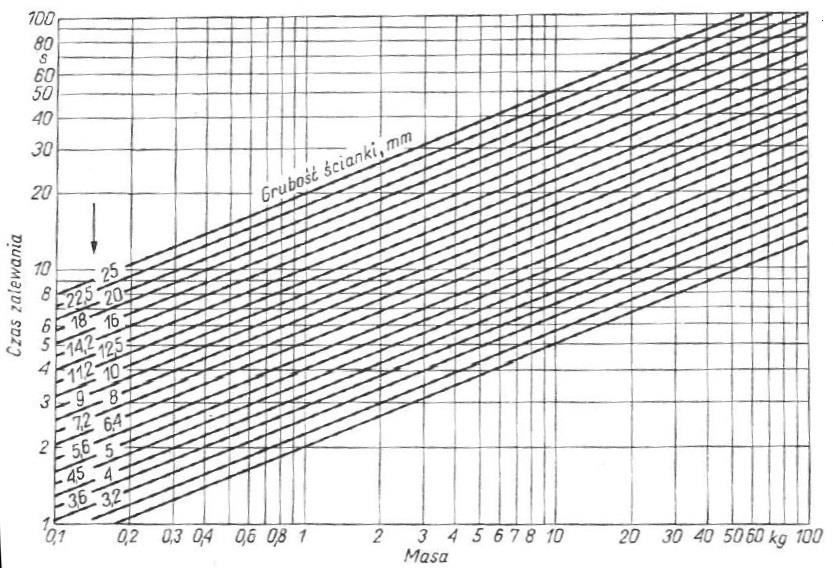

Ile powinien wynosić czas zalewania kokili ciekłym stopem aluminium, jeśli masa odlewu wynosi 9 kg, a grubość ścianki 5 mm?
A. 10 sekund.
B. 3 sekundy.
C. 15 sekund.
D. 7 sekund.
MTL.04Pytanie 71
Organizacja i nadzorowanie pr…
Kategorie: Metaloznawstwo i badania stopów

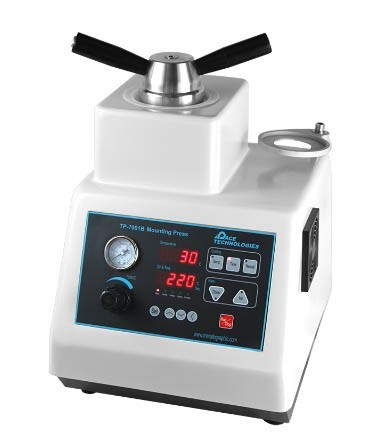

Przedstawione na rysunku urządzenie do przygotowywania zgładów metalograficznych to
A. szlifierka.
B. polerka.
C. praska.
D. przecinarka.
MTL.04Pytanie 72
Organizacja i nadzorowanie pr…
Kategorie: Wykańczanie i oczyszczanie odlewów
Oczyszczarkę wirnikową komorową wieszakową przedstawiono na rysunku
Rysunek 2
Rysunek 4
Rysunek 3
Rysunek 1
MTL.04Pytanie 73
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im

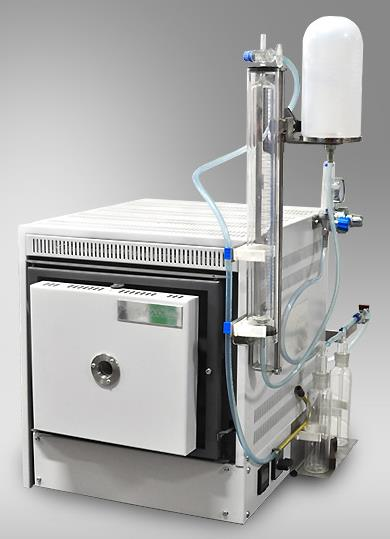

Przedstawione na rysunku urządzenie służy do badania
A. temperatury spiekania mas formierskich.
B. gazotwórczości mas formierskich.
C. zagęszczalności mas formierskich.
D. przepuszczalności mas formierskich.
MTL.04Pytanie 74
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Organizacja odlewni i planowanie produkcji
Formiernia podczas jednej zmiany zużywa 5 ton masy formierskiej o składzie podanym w tabeli. Ile kilogramów żywicy furanowej należy zamówić, aby zapewnić jej tygodniowy zapas, jeśli formiernia pracuje w systemie dwuzmianowym?
| Rodzaj masy | Osnowa | Spoiwo | Utwardzacz | |
|---|---|---|---|---|
| Masa formierska na odlewy staliwne | Piasek kwarcowy | Regenerat | Żywica furanowa | Kwas sulfonowy |
| Udział składnika w masie w % ciężarowych | ||||
| 35 | 63 | 1,3 | 0,7 | |
A. 4550 kg
B. 910 kg
C. 455 kg
D. 9100 kg
MTL.04Pytanie 75
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie
Utwardzanie form skorupowych odbywa się w temperaturze około
A. 100°C
B. 650°C
C. 350°C
D. 550°C
MTL.04Pytanie 76
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe Wykańczanie i oczyszczanie odlewów
Które z oznaczeń stosowanych na rysunkach wskazuje, że niedopuszczalne jest usunięcie materiału?
oznaczenie 2
oznaczenie 3
oznaczenie 1
oznaczenie 4
MTL.04Pytanie 77
Organizacja i nadzorowanie pr…
Kategorie: Układy wlewowe i zasilanie odlewu

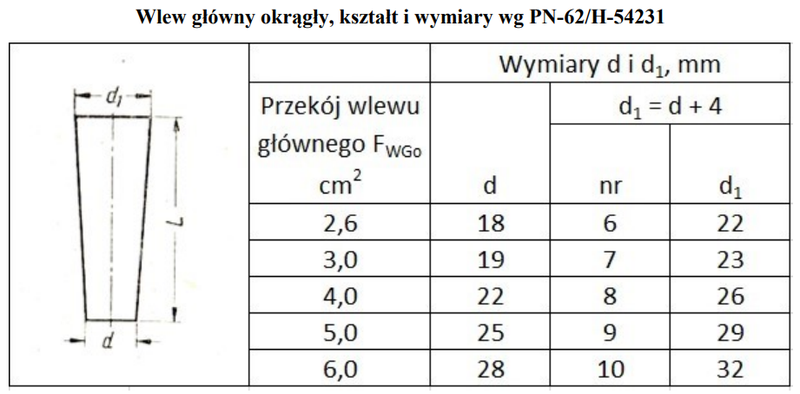

Dobierz numer wlewu głównego przyjmując, że przekrój poprzeczny wlewu doprowadzającego wynosi 2,8 cm2, a proporcje pomiędzy poszczególnymi wlewami określone są zależnością: FWD : FWR : FWG = 1 : 1,2 : 1,4.
Nr 7
Nr 6
Nr 9
Nr 8
MTL.04Pytanie 78
Organizacja i nadzorowanie pr…
Kategorie: Wykańczanie i oczyszczanie odlewów
Sposobem zabezpieczania powierzchni odlewów polegającym na trwałym połączeniu metalicznego podłoża z warstwą zwaną szkliwem w temperaturze 550°C÷1000°C, jest
A. malowanie zanurzeniowe.
B. smołowanie.
C. emaliowanie.
D. malowanie natryskowe.
MTL.04Pytanie 79
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie
Piasek powlekany stosuje się do wykonywania form
A. skorupowych.
B. blokowych.
C. utwardzanych dwutlenkiem węgla.
D. utwardzanych kwasem ortofosforowym.
MTL.04Pytanie 80
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im
W celu zapobiegnięcia powstawania obciągnięć w odlewach należy
A. podwyższyć temperaturę formy.
B. zmniejszyć przepuszczalność masy formierskiej.
C. obniżyć temperaturę zalewania ciekłego metalu.
D. zwiększyć wilgotność masy formierskiej.
