MTL.04Pytanie 81
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie
W procesie Cold–Box masa rdzeniowa utwardzana jest pod wpływem
A. dwutlenku siarki.
B. wody.
C. aminy.
D. kwasu solnego.
Lista pytań egzaminacyjnych
MTL.04Pytanie 82
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

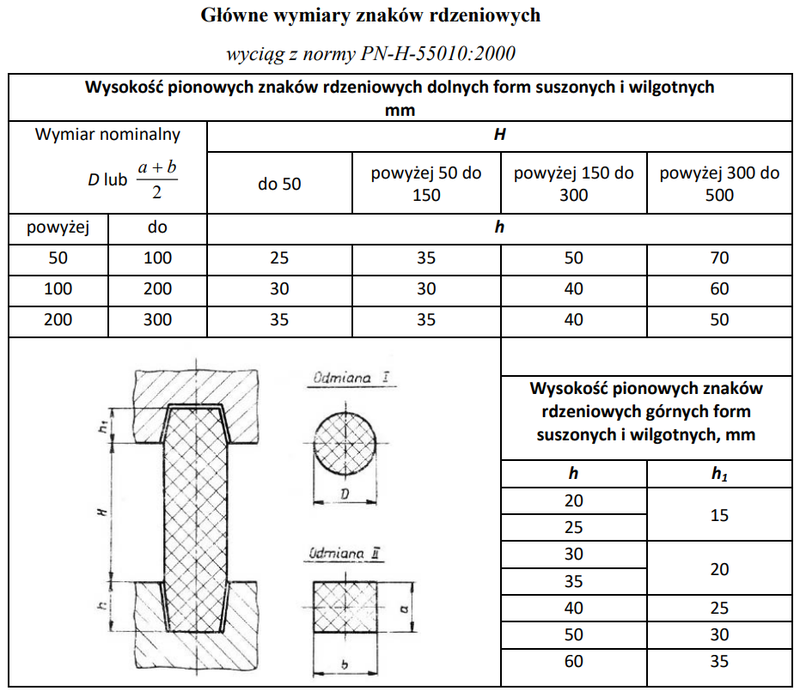

Na podstawie tabeli określ wysokość pionowych znaków rdzeniowych górnych dla rdzenia o średnicy nominalnej 140 mm i wysokości 280 mm.
A. 40 mm
B. 20 mm
C. 25 mm
D. 30 mm
MTL.04Pytanie 83
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im
Które wady odlewnicze przedstawiono na rysunku?
A. Obciągnięcia.
B. Strupy.
C. Pęcherze zewnętrzne.
D. Fałdy.
MTL.04Pytanie 84
Organizacja i nadzorowanie pr…
Kategorie: Badania nieniszczące i pomiary warsztatowe Metaloznawstwo i badania stopów
Na rysunku przedstawiono
A. aparat do inkludowania.
B. szlifierko-polerkę.
C. płuczkę ultradźwiękową.
D. przecinarkę.
MTL.04Pytanie 85
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
Na rysunku przedstawiono sposób wykrywania wad odlewniczych przy pomocy defektoskopii ultradźwiękowej metodą
A. rezonansu.
B. cienia.
C. echa.
D. fali stojącej.
MTL.04Pytanie 86
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Metaloznawstwo i badania stopów

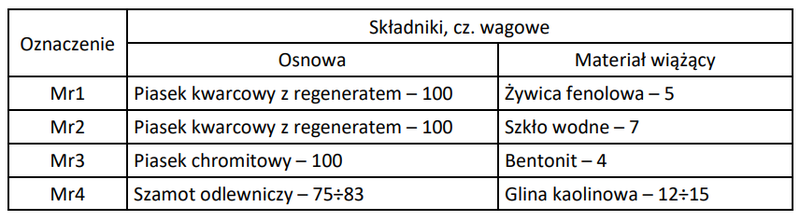

Na podstawie tabeli wskaż masę na rdzenie utwardzane CO2 dla odlewów staliwnych.
A. Mr1
B. Mr3
C. Mr4
D. Mr2
MTL.04Pytanie 87
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Metaloznawstwo i badania stopów
Mikrostrukturę żeliwa sferoidalnego oznaczono literą
A
D
B
C
MTL.04Pytanie 88
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

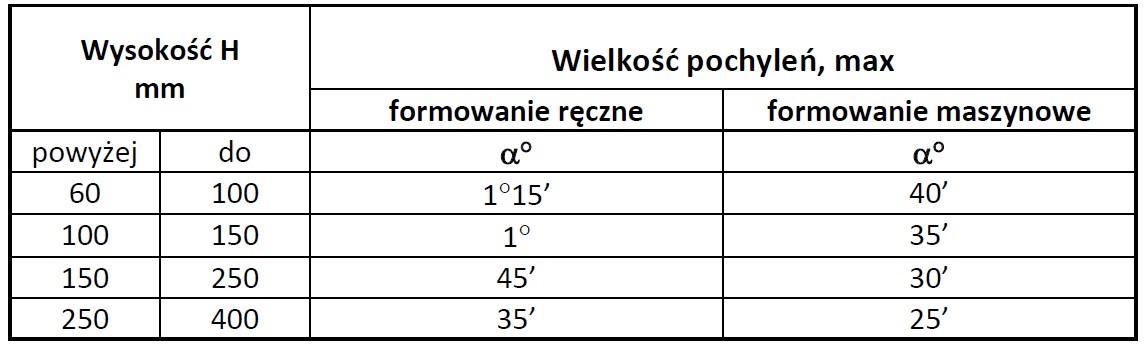

Na podstawie tabeli wskaż wielkość pochyleń odlewu tulei (bez kołnierza) o wysokości 110 mm, odlewanej w jednej połówce formy na automatycznej linii typu KFA.
A. 45’
B. 35’
C. 1°
D. 1°15’
MTL.04Pytanie 89
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów

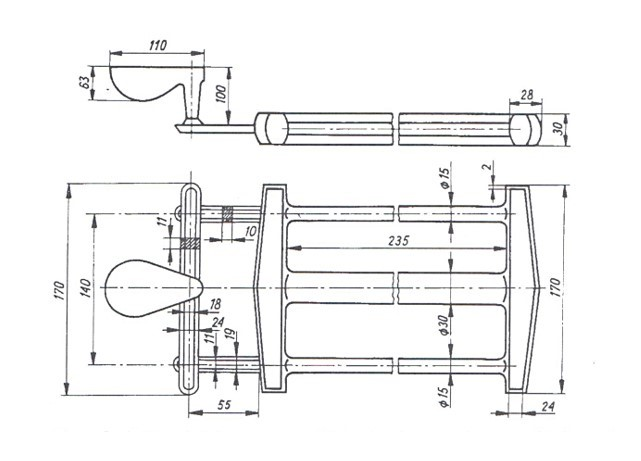

Na rysunku przedstawiono próbę technologiczną w kształcie odlewu kraty stosowaną do badania
A. skurczu liniowego.
B. naprężeń własnych w odlewie.
C. odporności na pękanie na gorąco.
D. lejności ciekłego metalu.
MTL.04Pytanie 90
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe
Na rysunku symbolem ▷ 1:3 oznaczono
A. pochylenie.
B. prostopadłość.
C. zbieżność.
D. chropowatość.
MTL.04Pytanie 91
Organizacja i nadzorowanie pr…
Kategorie: Formy, rdzenie i oprzyrządowanie Organizacja odlewni i planowanie produkcji

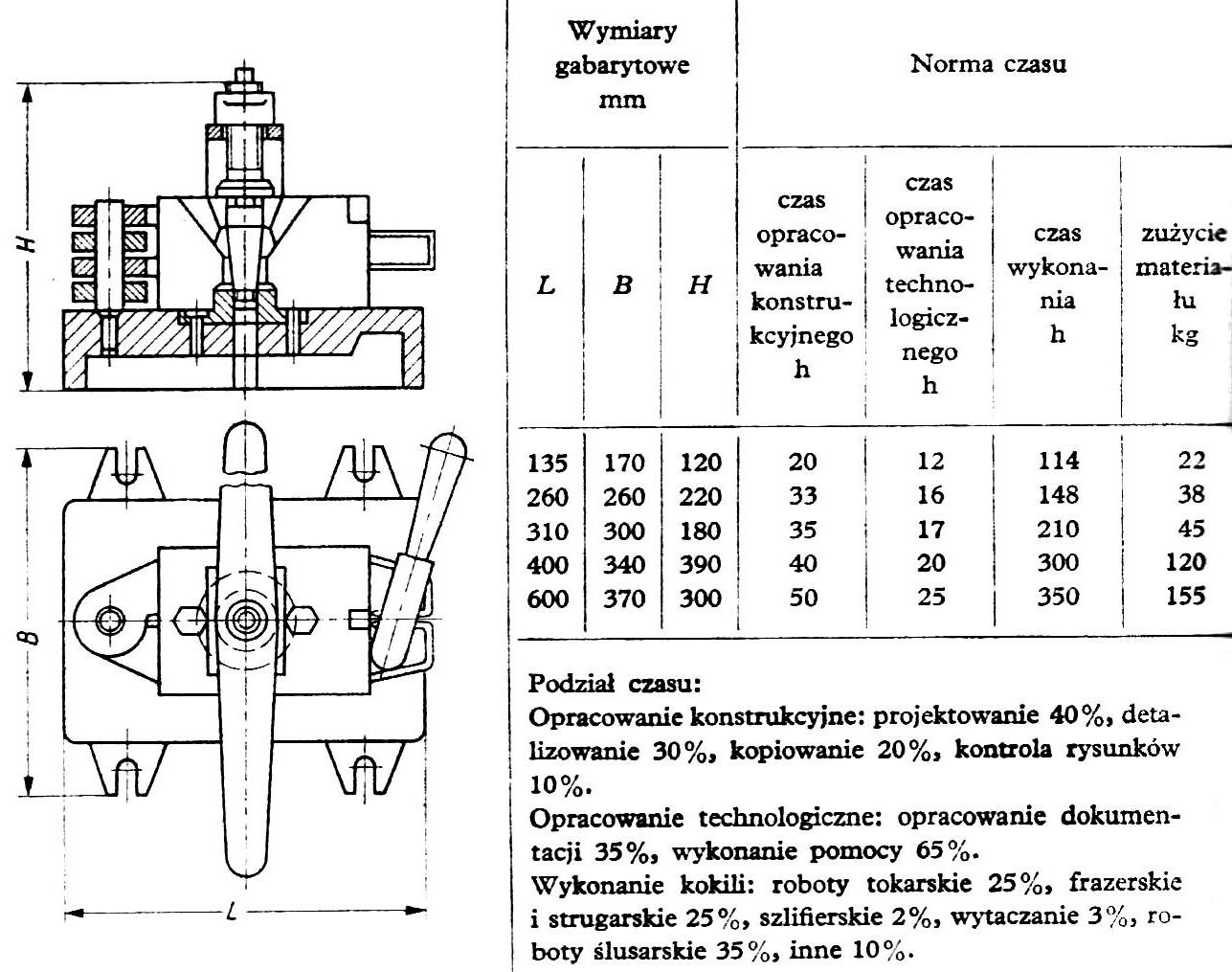

Określ czas wykonania robót tokarskich dla zawiasowej kokili wspornika o wymiarach gabarytowych L × B × H równych 310 × 300 × 180 mm.
A. 52,5 h
B. 37,0 h
C. 28,5 h
D. 75,0 h
MTL.04Pytanie 92
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Organizacja odlewni i planowanie produkcji
Objętość przelewu o wymiarach Ø20 x 160 mm wynosi około
A. 0.032 dm3
B. 0,053 dm3
C. 0,32 dm3
D. 0,016 dm3
MTL.04Pytanie 93
Organizacja i nadzorowanie pr…
Kategorie: Formy, rdzenie i oprzyrządowanie Wytapianie i obróbka ciekłego metalu Metaloznawstwo i badania stopów

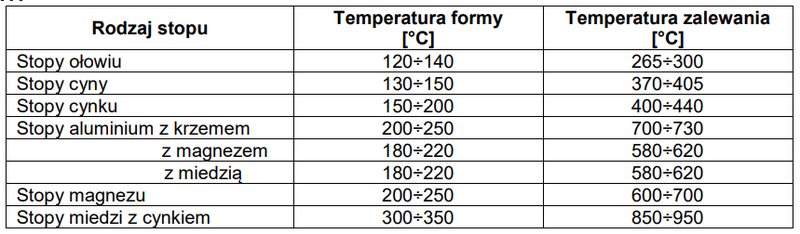

Podczas odlewania ciśnieniowego stopów aluminium z magnezem należy podgrzać formę do minimum
A. 250°C, a metal do minimum 730°C
B. 220°C, a metal do minimum 620°C
C. 200°C, a metal do minimum 600°C
D. 180°C, a metal do minimum 580°C
MTL.04Pytanie 94
Organizacja i nadzorowanie pr…
Kategorie: Układy wlewowe i zasilanie odlewu Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów
Równoczesne krzepnięcie w całej objętości odlewu wykonanego z żeliwa szarego zapewni doprowadzenie metalu poprzez układ wlewowy bezpośrednio do
A. nadlewu bocznego.
B. najcieńszej ścianki.
C. nadlewu górnego.
D. ochładzalnika.
MTL.04Pytanie 95
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
Do ujawnienia wad odlewów penetracyjną metodą fluorescencyjną konieczne jest zastosowanie
A. światła ultrafioletowego.
B. fali ultradźwiękowej.
C. promieniowania rentgenowskiego.
D. rezonansu magnetycznego.
MTL.04Pytanie 96
Organizacja i nadzorowanie pr…
Kategorie: Wykańczanie i oczyszczanie odlewów Organizacja odlewni i planowanie produkcji

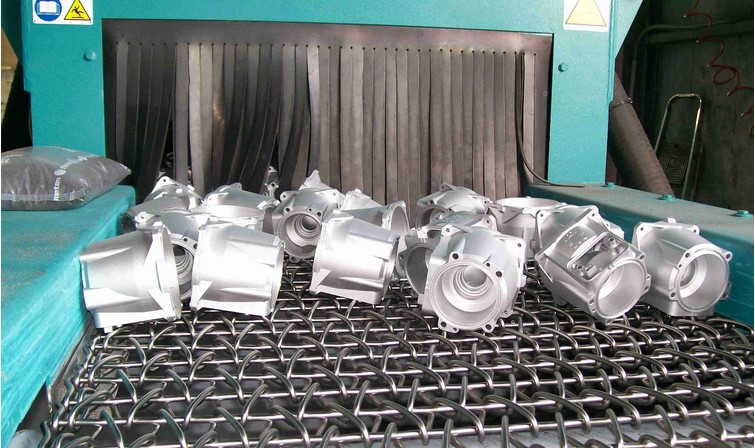

Przedstawiony na rysunku proces technologiczny przeprowadzany jest w
A. oczyszczalni.
B. topialni.
C. malarni.
D. rdzeniarni.
MTL.04Pytanie 97
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Organizacja odlewni i planowanie produkcji
Ile kilogramów nawęglacza należy dodać do ciekłego żeliwa o masie 1 Mg, jeżeli odlewnia stosuje nawęglacz w ilości 0,8% w stosunku do masy ciekłego metalu?
A. 80 kg
B. 800 kg
C. 8 kg
D. 0,8 kg
MTL.04Pytanie 98
Organizacja i nadzorowanie pr…
Kategorie: Formy, rdzenie i oprzyrządowanie Wytapianie i obróbka ciekłego metalu Metaloznawstwo i badania stopów
Próbki do badań składu chemicznego żeliwa za pomocą spektrometru odlewane są do formy
A. grafitowej.
B. gipsowej.
C. metalowej.
D. szamotowej.
MTL.04Pytanie 99
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

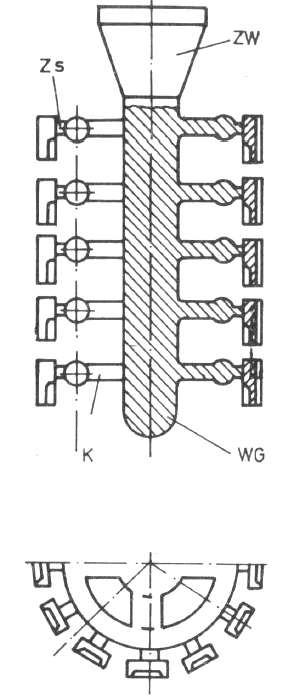

Na rysunku zestawu modelowego symbolem Zs oznaczono
A. wlew rozprowadzający.
B. przelew.
C. nadlew.
D. wlew doprowadzający.
MTL.04Pytanie 100
Organizacja i nadzorowanie pr…
Kategorie: Metaloznawstwo i badania stopów
W celu ujednorodnienia i rozdrobnienia struktury odlewów staliwnych należy przeprowadzić wyżarzanie
A. ujednorodniające.
B. odprężające.
C. zmiękczające.
D. normalizujące.
MTL.04Pytanie 101
Organizacja i nadzorowanie pr…
Kategorie: Układy wlewowe i zasilanie odlewu Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im
Aby zapobiec powstawaniu wady niedolew należy przede wszystkim
A. prawidłowo oczyścić ciekły metal z żużla.
B. podwyższyć temperaturę zalewania ciekłego metalu.
C. zmniejszyć luzy między rdzennikiem i znakiem rdzeniowym.
D. zastosować ochładzalniki zewnętrzne.
MTL.04Pytanie 102
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie Badania nieniszczące i pomiary warsztatowe Organizacja odlewni i planowanie produkcji
Na rysunku przedstawiono przyrząd do kontroli
A. odległości między rdzeniami.
B. ustawienia rdzenia w kierunku pionowym względem płaszczyzny podziału formy.
C. równoległości rdzenia względem podziału płaszczyzny formy.
D. średnicy rdzenia.
MTL.04Pytanie 103
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe
Do wad wewnętrznych zalicza się
A. skorupę, niespaw i naderwanie.
B. zapiaszczenie, rzadziznę i zażużlenie.
C. bliznę, strup i rakowatość.
D. nalot, pocenie i zmurszałość.
MTL.04Pytanie 104
Organizacja i nadzorowanie pr…
Kategorie: Wady odlewów i zapobieganie im
Na rysunku kolorem czerwonym zaznaczono wadę odlewniczą typu
A. zaprószenie.
B. strup.
C. niedolew.
D. zalewka.
MTL.04Pytanie 105
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu
Na rysunku kolorem czerwonym oznaczono
A. nadlew.
B. rdzeń.
C. układ wlewowy.
D. pochylenie ścian.
MTL.04Pytanie 106
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Organizacja odlewni i planowanie produkcji
Który z działów zakładu odlewniczego zajmuje się produkcją elementów przedstawionych na rysunku?
A. Rdzeniarnia.
B. Modelarnia.
C. Topialnia.
D. Formiernia.
MTL.04Pytanie 107
Organizacja i nadzorowanie pr…
Kategorie: Metaloznawstwo i badania stopów

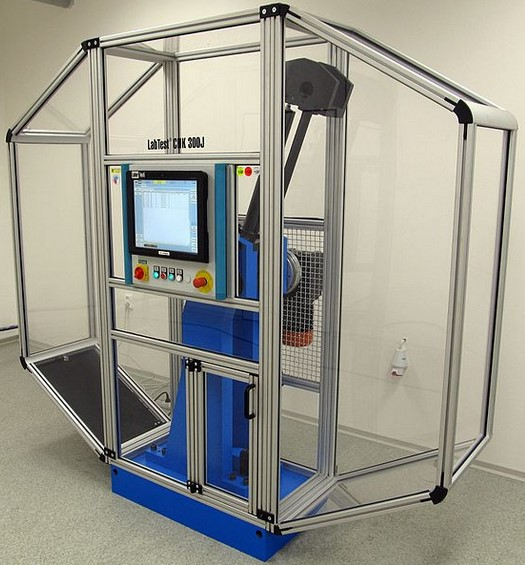

Urządzenie przedstawione na rysunku służy do badania
A. wytrzymałości.
B. twardości.
C. wiązkości.
D. udarności.
MTL.04Pytanie 108
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Wady odlewów i zapobieganie im

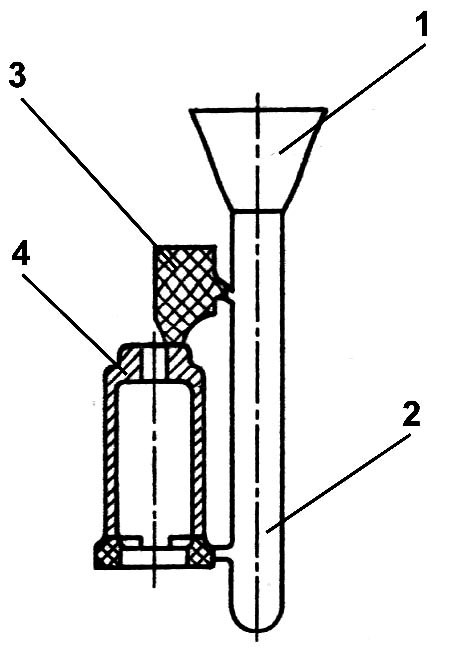

Na rysunku nadlew oznaczono cyfrą
A. 2
B. 1
C. 3
D. 4
MTL.04Pytanie 109
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów
Ocena zagazowania ciekłego metalu metodą Straube-Pfeifera polega na
A. obserwacji próbki krzepnącej przy stale obniżającym się ciśnieniu i rejestracji chwili (ciśnienia), przy którym pojawi się pierwszy pęcherz.
B. ocenie gęstości standardowej próbki zakrzepłej przy obniżonym ciśnieniu około 0,008 kPa.
C. zalaniu metalu do formy grafitowej i obliczeniu ilości pęcherzy, tworzących charakterystyczne nakłucia na powierzchni swobodnej zakrzepłej próbki.
D. wlaniu metalu do specjalnej stożkowej formy, a następnie dokonaniu pomiaru objętości pustej przestrzeni powstałej w górnej części odlewu.
MTL.04Pytanie 110
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Metaloznawstwo i badania stopów
Właściwością technologiczną stopów odlewniczych jest
A. twardość.
B. odporność na pełzanie.
C. skurcz liniowy.
D. wytrzymałość na rozciąganie.
MTL.04Pytanie 111
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy

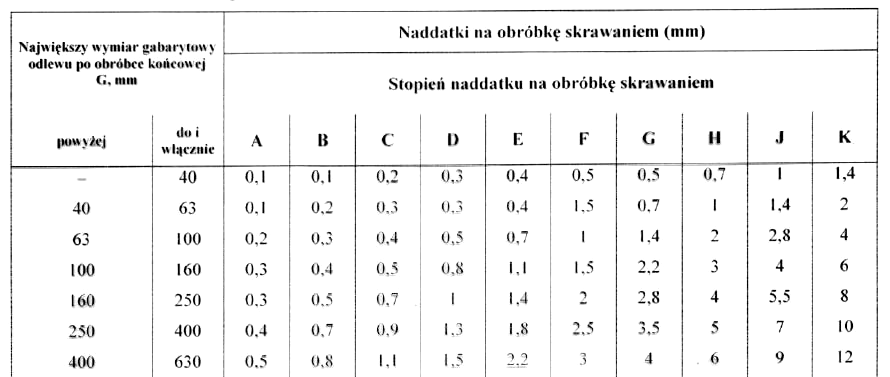

Na podstawie tabeli wskaż wartość naddatków na obróbkę skrawaniem dla odlewu tulei o największym wymiarze gabarytowym 135 mm wykonywanym w klasie ISO 8062-CT11-RMA E.
A. 1,5 mm
B. 1,4 mm
C. 0,7 mm
D. 1,1 mm
MTL.04Pytanie 112
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy

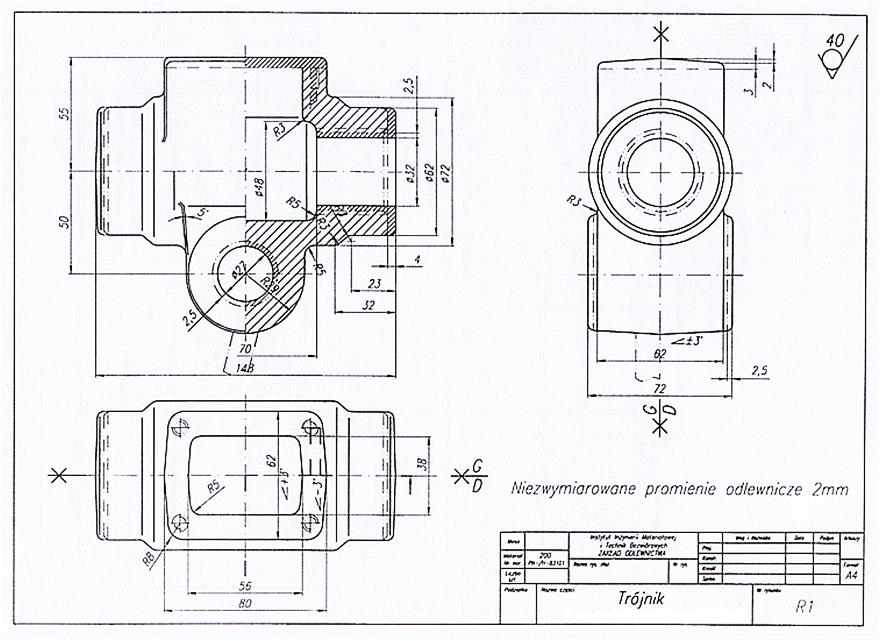

Przedstawiony element dokumentacji technologicznej to rysunek
A. pełny surowego odlewu.
B. koncepcji technologicznej.
C. konstrukcyjny detalu.
D. złożeniowy formy.
MTL.04Pytanie 113
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Metaloznawstwo i badania stopów

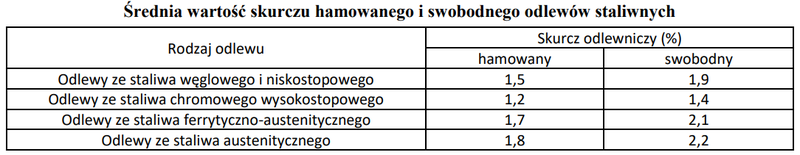

Na podstawie tabeli określ średni skurcz swobodny staliwa GX30CrSi7.
A. 2,2%
B. 1,4%
C. 1,9%
D. 1,2%
MTL.04Pytanie 114
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe
Zdolność masy formierskiej do równomiernego zagęszczania się w całej objętości to
A. plastyczność.
B. osypliwość.
C. higroskopijność.
D. płynność.
MTL.04Pytanie 115
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu
Na rysunku koncepcji technologicznej ochładzalniki oznacza się kolorem
A. czerwonym.
B. zielonym.
C. niebieskim.
D. czarnym.
MTL.04Pytanie 116
Organizacja i nadzorowanie pr…
Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe
Które z oznaczeń dotyczy połączenia gwintowego?
A. H7/f6
B. 15±0.02
C. Tr 24×3
D. ϕ24
MTL.04Pytanie 117
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Wytapianie i obróbka ciekłego metalu
Formy piaskowe zalewa się ciekłym żeliwem o temperaturze około
A. 700÷800°C
B. 1 300÷1 400°C
C. 1 000÷1 100°C
D. 1 600÷1 700°C
MTL.04Pytanie 118
Organizacja i nadzorowanie pr…
Kategorie: Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów
Skłonność żeliwa do zabieleń to właściwość technologiczna związana z
A. wydzielaniem się pęcherzy gazowych.
B. krzepnięciem eutektyki cementytowej.
C. tworzeniem się jam skurczowych.
D. powstawaniem naprężeń cieplnych.
MTL.04Pytanie 119
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im Wykańczanie i oczyszczanie odlewów
Do której grupy wad odlewniczych należy przypalenie?
A. Powierzchni surowej.
B. Przerwy ciągłości.
C. Kształtu.
D. Wewnętrznych.
MTL.04Pytanie 120
Organizacja i nadzorowanie pr…
Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im
Wada odlewnicza, która powstaje w wyniku zbyt dużej wilgotności lub higroskopijności masy, zbyt mocnego ubicia formy oraz zbyt długiego przechowywania form po ich wyprodukowaniu to
A. strup.
B. zapiaszczenie.
C. zalewka.
D. zaprószenie.
