Technik Odlewnik - Lista pytań egzaminacyjnych

MTL.04Pytanie 121

Organizacja i nadzorowanie pr…

Kategorie: Wytapianie i obróbka ciekłego metalu Badania nieniszczące i pomiary warsztatowe

Do przeprowadzania pomiaru temperatury ciekłego żeliwa w sposób bezkontaktowy należy użyć

A. czujnika z termoparami PtRh-Pt.

B. czujnika z termoparami Fe-CuNi.

C. pirometru.

D. dylatometru.

MTL.04Pytanie 122

Organizacja i nadzorowanie pr…

Kategorie: Badania nieniszczące i pomiary warsztatowe

Liniał suwmiarkowy poziomy przedstawiono na rysunku oznaczonym literą

B

C

A

D

MTL.04Pytanie 123

Organizacja i nadzorowanie pr…

Kategorie: Formy, rdzenie i oprzyrządowanie Badania nieniszczące i pomiary warsztatowe

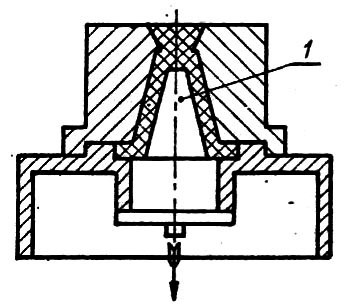

Na rysunku przedstawiono sprawdzian do kontroli

A. średnicy wnęki formy.

B. średnicy rdzenia.

C. położenia rdzenia w formie.

D. głębokości wnęki formy.

MTL.04Pytanie 124

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe

Oznaczenie M10 x 0,5 dotyczy

A. średnicy wkrętów.

B. długości nitów.

C. kształtu nakrętek.

D. wielkości gwintów.

MTL.04Pytanie 125

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im

W celu zmniejszenia skłonności masy formierskiej do osypywania się należy zastosować dodatek w postaci

A. trociny.

B. dekstryny.

C. talku.

D. grafitu.

MTL.04Pytanie 126

Organizacja i nadzorowanie pr…

Kategorie: Wady odlewów i zapobieganie im Wykańczanie i oczyszczanie odlewów

Metodą naprawy odlewów, polegającą na ogrzewaniu pałeczek z mosiądzu przy pomocy palnika acetylenowego do chwili, kiedy ciekły mosiądz spłynie na naprawianą powierzchnię, jest

A. czopowanie.

B. kitowanie.

C. lutowanie.

D. metalizacja.

MTL.04Pytanie 127

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Badania nieniszczące i pomiary warsztatowe

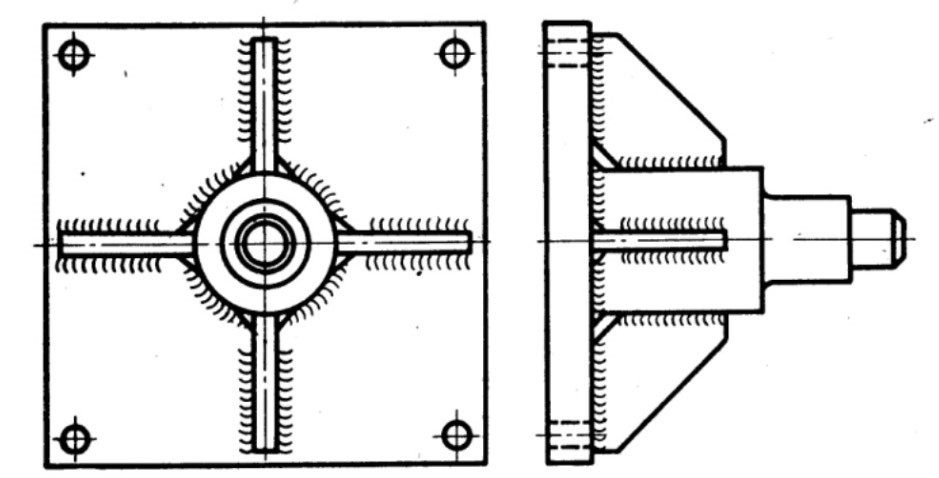

Na rysunku przedstawiono połączenie

A. zszywane.

B. spawane.

C. zgrzewane.

D. nitowe.

MTL.04Pytanie 128

Organizacja i nadzorowanie pr…

Kategorie: Układy wlewowe i zasilanie odlewu Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe

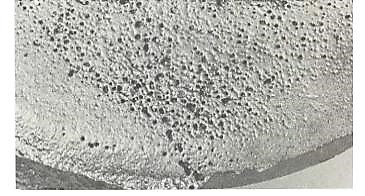

Która z wad odlewów przedstawionych na rysunkach należy do wad wewnętrznych?

Wada 4

Wada 3

Wada 1

Wada 2

MTL.04Pytanie 129

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Metaloznawstwo i badania stopów

Określ na podstawie tabeli wartość skurczu liniowego odlewów z żeliwa szarego

Wartość skurczu liniowego odlewów wykonywanych z żeliwa
Rodzaj stopu	Wartość skurczu w % wymiaru odlewu
EN-GJL-250	1,0
EN-GJS-400-17	1,5
EN-GJV-450	1,4
EN-GJMW-350-4	2,0

A. 2,0%

B. 1,5%

C. 1,4%

D. 1,0%

MTL.04Pytanie 130

Organizacja i nadzorowanie pr…

Kategorie: Wykańczanie i oczyszczanie odlewów

Do wybijania drobnych precyzyjnych odlewów cienkościennych najczęściej stosuje się

A. śrutownicę kabinową.

B. oczyszczarkę wodnostrumieniową.

C. kratę wstrząsową.

D. oczyszczarkę bębnową.

MTL.04Pytanie 131

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

Które z oznaczeń dotyczy badania wytrzymałości na zginanie mas suszonych?

A. R_r^s

B. R_t^s

C. R_g^s

D. R_c^s

MTL.04Pytanie 132

Organizacja i nadzorowanie pr…

Kategorie: Wykańczanie i oczyszczanie odlewów

Metodą oczyszczania odlewów opartą na wykorzystaniu różnic w rozszerzalności materiału odlewu i przywartych do jego powierzchni zanieczyszczeń jest oczyszczanie

A. elektrohydrauliczne.

B. elektrochemiczne.

C. ultradźwiękowe.

D. cieplne.

MTL.04Pytanie 133

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

Na rysunku przedstawiono oznaczenie

A. nadlewków służących do uchwycenia przedmiotu przy obróbce.

B. powierzchni podziału modelu.

C. układu wlewowego.

D. ochładzalnika zewnętrznego.

MTL.04Pytanie 134

Organizacja i nadzorowanie pr…

Kategorie: Metaloznawstwo i badania stopów

Przygotowanie próbki do badań metalograficznych wymaga wykonania obróbki w następującej kolejności:

A. trawienie, cięcie, szlifowanie, polerowanie.

B. cięcie, szlifowanie, polerowanie, trawienie.

C. polerowanie, szlifowanie, cięcie, trawienie.

D. cięcie, trawienie, polerowanie, szlifowanie.

MTL.04Pytanie 135

Organizacja i nadzorowanie pr…

Kategorie: Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

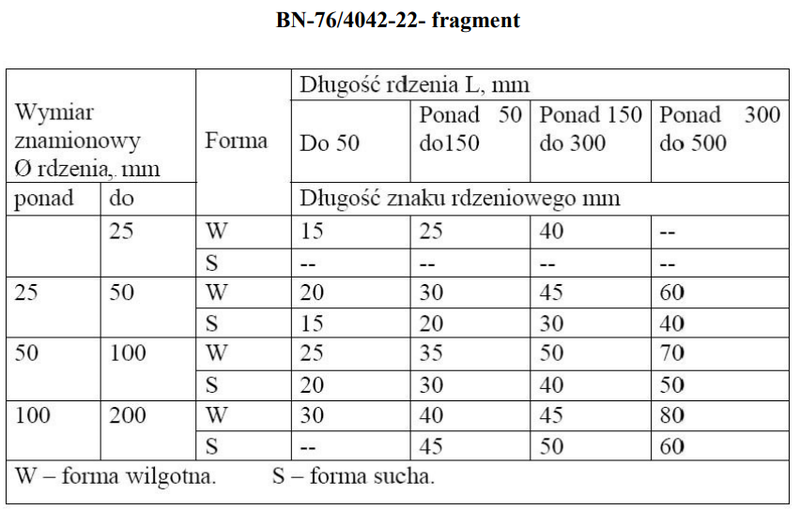

Na podstawie tabeli wskaż długość znaku rdzeniowego dla rdzenia o średnicy 40 mm i długości 140 mm przeznaczonego do formy suchej.

A. 30 mm

B. 15 mm

C. 20 mm

D. 35 mm

MTL.04Pytanie 136

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

Pomiar najniższej temperatury, w jakiej następuje spiekanie poszczególnych ziaren masy formierskiej, przeprowadzany jest w celu oznaczania

A. pęcznienia.

B. ziarnistości.

C. higroskopijności.

D. ogniotrwałości.

MTL.04Pytanie 137

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

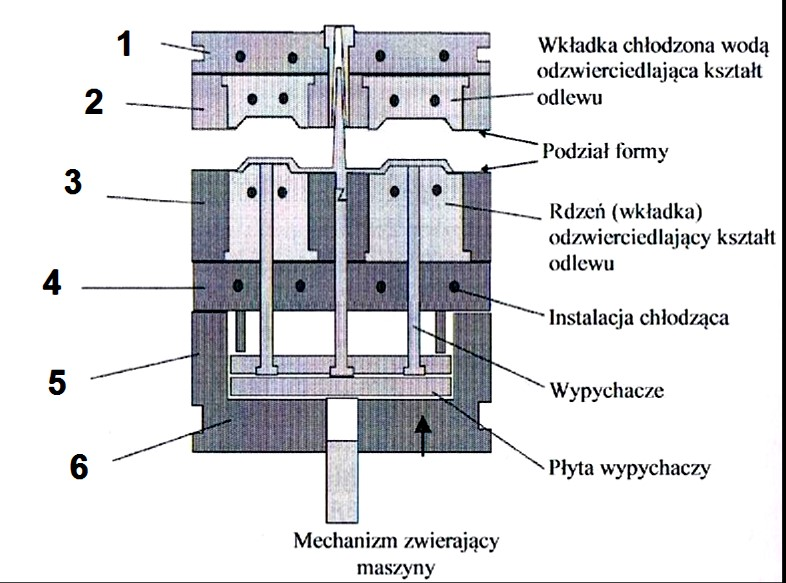

Na rysunku przedstawiającym budowę formy ciśnieniowej cyfrą 4 oznaczono płytę

A. stałą montażową.

B. ruchomą zwierającą.

C. rdzeniową.

D. nośną.

MTL.04Pytanie 138

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

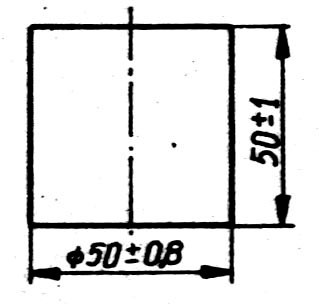

Na rysunku przedstawiono kształtkę laboratoryjną walcową z masy formierskiej używaną do badań wytrzymałości na

A. ściskanie.

B. skręcanie.

C. rozciąganie.

D. zginanie.

MTL.04Pytanie 139

Organizacja i nadzorowanie pr…

Kategorie: Układy wlewowe i zasilanie odlewu Wytapianie i obróbka ciekłego metalu

Na rysunku przedstawiono kadź

A. czajnikową.

B. zatyczkową.

C. syfonową.

D. bębnową.

MTL.04Pytanie 140

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Organizacja odlewni i planowanie produkcji

Obliczając normę czasu potrzebnego do wykonania formy, należy pobranie karty pracy i dokumentacji technologicznej przypisać do czynności

A. fizjologiczno-naturalnych.

B. przygotowawczo-zakończeniowych.

C. wykonawczych.

D. uzupełniających.

MTL.04Pytanie 141

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie

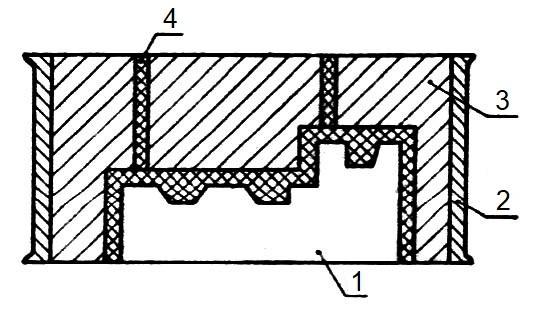

Na rysunku warstwę wykonaną z masy Shawa oznaczono cyfrą

A. 4

B. 3

C. 2

D. 1

MTL.04Pytanie 142

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Wady odlewów i zapobieganie im

Przestawienie jest wadą odlewniczą, która powstaje w wyniku

A. niedokładnego zagęszczenia masy formierskiej dookoła zarysu modelu.

B. nieprawidłowego wzajemnego położenia części modelu lub rdzennicy.

C. niedostatecznego odpowietrzenia formy lub rdzenia.

D. zbyt niskiej temperatury zalewania formy.

MTL.04Pytanie 143

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im Wykańczanie i oczyszczanie odlewów

Oczyszczanie powierzchni dużych odlewów o skomplikowanym kształcie wykonuje się metodą

A. cieplną.

B. chemiczną.

C. strumieniowo-wirnikową.

D. grawitacyjno-bębnową.

MTL.04Pytanie 144

Organizacja i nadzorowanie pr…

Kategorie: Metaloznawstwo i badania stopów

Udarność metali i ich stopów bada się przy użyciu

A. zginarki.

B. wgłębnika stożkowego.

C. zrywarki.

D. młota Charpy’ego.

MTL.04Pytanie 145

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im

Syntetyczna masa formierska na odlewy żeliwne o masie do 500 kg powinna zawierać pył węgla kamiennego w ilości około

A. 1%

B. 12%

C. 5%

D. 8%

MTL.04Pytanie 146

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

Na rysunku maszyny ciśnieniowej gorącokomorowej cyfrą 1 oznaczono

A. wnękę formy.

B. rdzeń metalowy.

C. dyszę wlewową.

D. tłok prasujący.

MTL.04Pytanie 147

Organizacja i nadzorowanie pr…

Kategorie: Badania nieniszczące i pomiary warsztatowe Metaloznawstwo i badania stopów

Metoda pomiaru twardości przy użyciu wgłębnika przedstawionego na rysunku jest metodą

A. Rockwella.

B. Vickersa.

C. Shore'a.

D. Brinella.

MTL.04Pytanie 148

Organizacja i nadzorowanie pr…

Kategorie: Badania nieniszczące i pomiary warsztatowe Wykańczanie i oczyszczanie odlewów

Lokalne oczyszczanie powierzchni dużych odlewów wykonuje się, stosując metodę

A. płomieniową.

B. grawitacyjną bębnową.

C. wibracyjną.

D. ultradźwiękową.

MTL.04Pytanie 149

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu

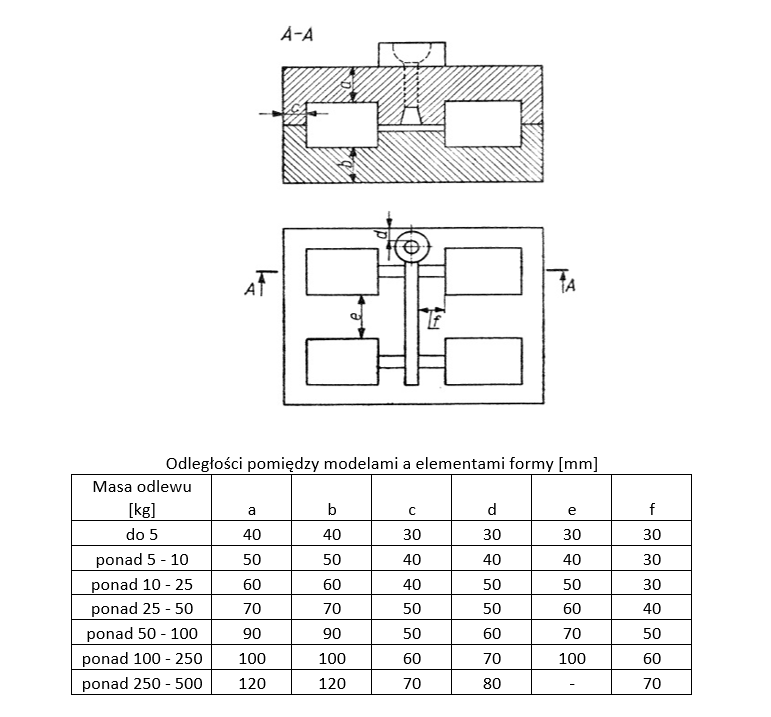

Na podstawie rysunku i danych w tabeli dobierz minimalną długość wlewów doprowadzających dla odlewów wykonywanych w formie czterownękowej o sumarycznej masie 480 kg.

A. 40 mm

B. 70 mm

C. 60 mm

D. 50 mm

MTL.04Pytanie 150

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Wady odlewów i zapobieganie im

Do wykonywania pokryć ochronnych powierzchni rdzeni stosuje się powłoki na bazie

A. żywicy epoksydowej.

B. proszku magnezu.

C. krzemianu cyrkonu i grafitu.

D. krzemianu wapnia i grafitu.

MTL.04Pytanie 151

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

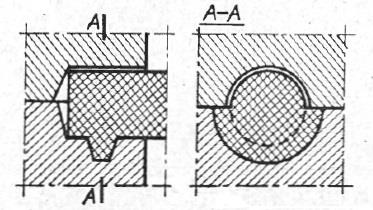

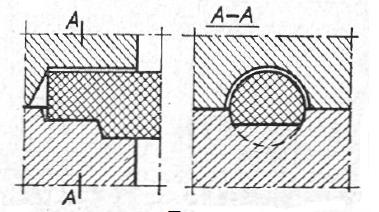

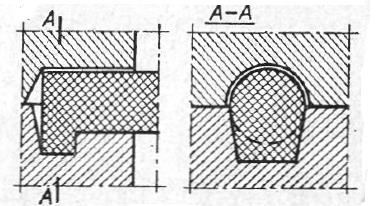

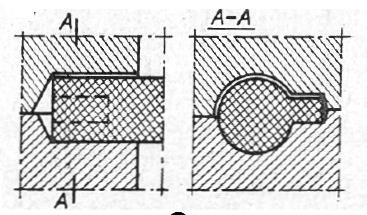

Pierścieniowy zamek rdzenia przedstawiono na rysunku oznaczonym literą

C

D

A

B

MTL.04Pytanie 152

Organizacja i nadzorowanie pr…

Kategorie: Wytapianie i obróbka ciekłego metalu

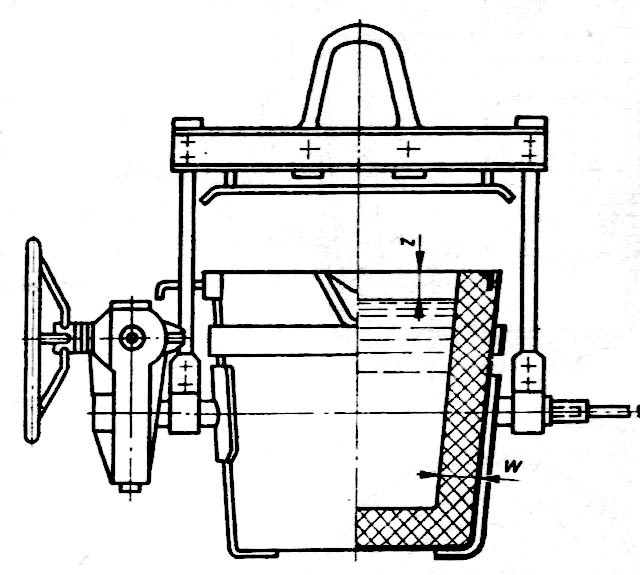

Na rysunku przedstawiono przewoźną kadź odlewniczą

A. bębnową.

B. zatyczkową.

C. zwykłą.

D. syfonową.

MTL.04Pytanie 153

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

Jaka powinna być grubość ścianki modelu, jeżeli grubość ścianki odlewu wynosi 158 mm, a skurcz liniowy 1,25%?

A. 160 mm

B. 197 mm

C. 156 mm

D. 178 mm

MTL.04Pytanie 154

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

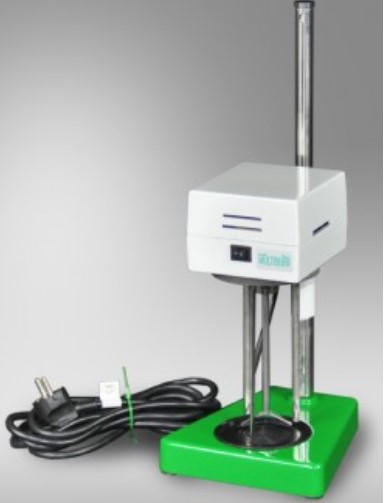

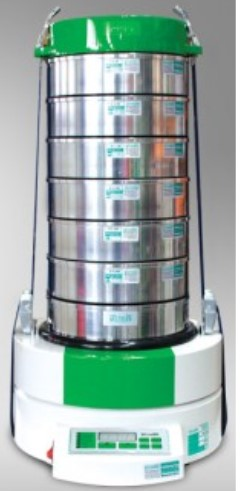

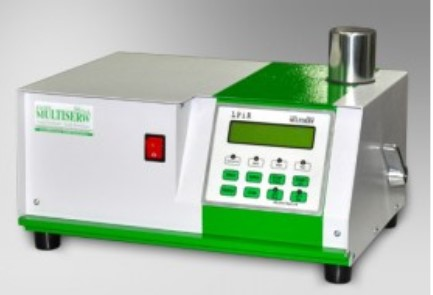

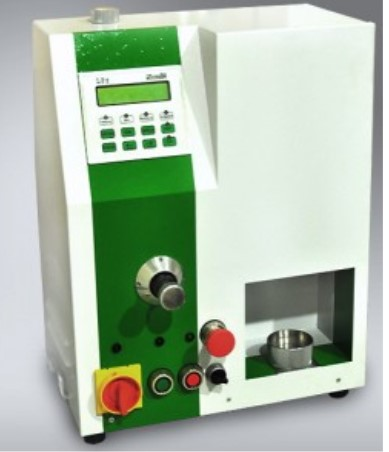

Które z urządzeń służy do badania przepuszczalności mas formierskich?

Urządzenie 3

Urządzenie 1

Urządzenie 4

Urządzenie 2

MTL.04Pytanie 155

Organizacja i nadzorowanie pr…

Kategorie: Badania nieniszczące i pomiary warsztatowe

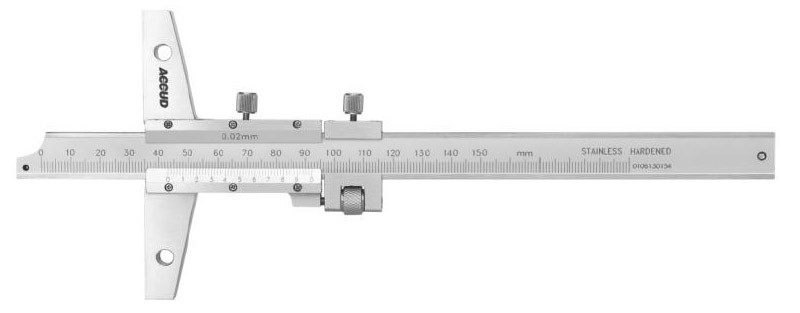

Na rysunku przedstawiono

A. głębokościomierz.

B. środkownik.

C. promieniomierz.

D. suwmiarkę.

MTL.04Pytanie 156

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

Na schemacie kokili cyfrą 1 oznaczono

A. odlew.

B. rdzeń.

C. korpus.

D. wypychacz.

MTL.04Pytanie 157

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

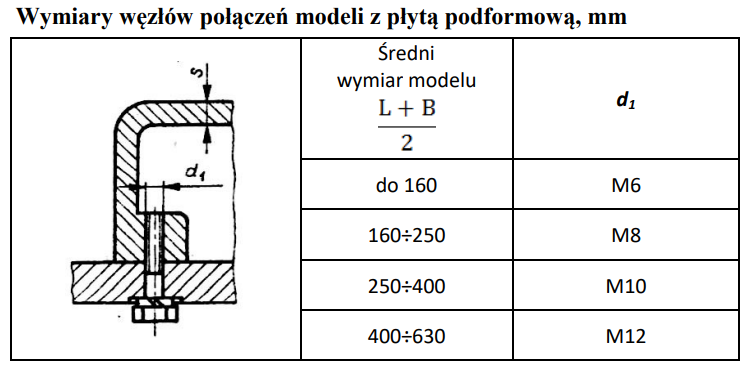

Określ średnicę śruby d₁ do połączenia płyty podformowej z modelem o wymiarach gabarytowych 150 mm × 550 mm (L × B).

A. M6

B. M10

C. M12

D. M8

MTL.04Pytanie 158

Organizacja i nadzorowanie pr…

Kategorie: Organizacja odlewni i planowanie produkcji

Opracowanie kwartalnych planów produkcyjnych odlewni należy do zadań

A. sekcji normowania pracy.

B. komórki planowania produkcji.

C. działu kontroli produkcji.

D. działu głównego technologa.

MTL.04Pytanie 159

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu

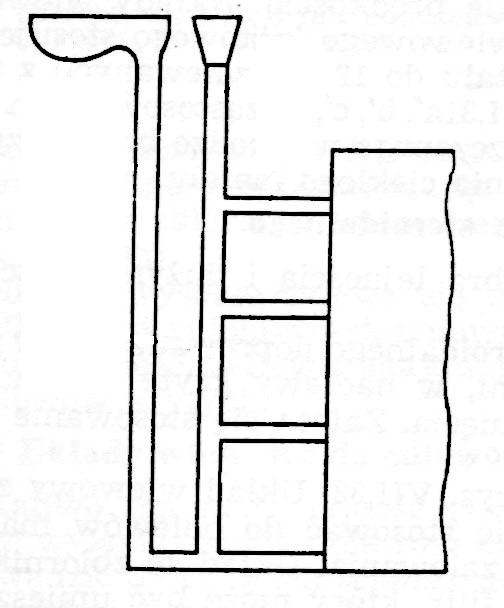

Na rysunku przedstawiono układ wlewowy

A. syfonowo-stopniowy.

B. syfonowo-deszczowy.

C. klinowy.

D. zwykły.

MTL.04Pytanie 160

Organizacja i nadzorowanie pr…

Kategorie: Układy wlewowe i zasilanie odlewu Metaloznawstwo i badania stopów Wykańczanie i oczyszczanie odlewów

Najbardziej ekonomiczną metodą oddzielania układu wlewowego dla drobnych odlewów z żeliwa szarego jest

A. cięcie łukowe.

B. obcinanie płomieniowe.

C. obcinanie tarczami.

D. odłamywanie w bębnach.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Do przeprowadzania pomiaru temperatury ciekłego żeliwa w sposób bezkontaktowy należy użyć

Liniał suwmiarkowy poziomy przedstawiono na rysunku oznaczonym literą

Na rysunku przedstawiono sprawdzian do kontroli

Oznaczenie M10 x 0,5 dotyczy

W celu zmniejszenia skłonności masy formierskiej do osypywania się należy zastosować dodatek w postaci

Metodą naprawy odlewów, polegającą na ogrzewaniu pałeczek z mosiądzu przy pomocy palnika acetylenowego do chwili, kiedy ciekły mosiądz spłynie na naprawianą powierzchnię, jest

Na rysunku przedstawiono połączenie

Która z wad odlewów przedstawionych na rysunkach należy do wad wewnętrznych?

Określ na podstawie tabeli wartość skurczu liniowego odlewów z żeliwa szarego

Do wybijania drobnych precyzyjnych odlewów cienkościennych najczęściej stosuje się

Które z oznaczeń dotyczy badania wytrzymałości na zginanie mas suszonych?

Metodą oczyszczania odlewów opartą na wykorzystaniu różnic w rozszerzalności materiału odlewu i przywartych do jego powierzchni zanieczyszczeń jest oczyszczanie

Na rysunku przedstawiono oznaczenie

Przygotowanie próbki do badań metalograficznych wymaga wykonania obróbki w następującej kolejności:

Na podstawie tabeli wskaż długość znaku rdzeniowego dla rdzenia o średnicy 40 mm i długości 140 mm przeznaczonego do formy suchej.

Pomiar najniższej temperatury, w jakiej następuje spiekanie poszczególnych ziaren masy formierskiej, przeprowadzany jest w celu oznaczania

Na rysunku przedstawiającym budowę formy ciśnieniowej cyfrą 4 oznaczono płytę

Na rysunku przedstawiono kształtkę laboratoryjną walcową z masy formierskiej używaną do badań wytrzymałości na

Na rysunku przedstawiono kadź

Obliczając normę czasu potrzebnego do wykonania formy, należy pobranie karty pracy i dokumentacji technologicznej przypisać do czynności

Na rysunku warstwę wykonaną z masy Shawa oznaczono cyfrą

Przestawienie jest wadą odlewniczą, która powstaje w wyniku

Oczyszczanie powierzchni dużych odlewów o skomplikowanym kształcie wykonuje się metodą

Udarność metali i ich stopów bada się przy użyciu

Syntetyczna masa formierska na odlewy żeliwne o masie do 500 kg powinna zawierać pył węgla kamiennego w ilości około

Na rysunku maszyny ciśnieniowej gorącokomorowej cyfrą 1 oznaczono

Metoda pomiaru twardości przy użyciu wgłębnika przedstawionego na rysunku jest metodą

Lokalne oczyszczanie powierzchni dużych odlewów wykonuje się, stosując metodę

Na podstawie rysunku i danych w tabeli dobierz minimalną długość wlewów doprowadzających dla odlewów wykonywanych w formie czterownękowej o sumarycznej masie 480 kg.

Do wykonywania pokryć ochronnych powierzchni rdzeni stosuje się powłoki na bazie

Pierścieniowy zamek rdzenia przedstawiono na rysunku oznaczonym literą

Na rysunku przedstawiono przewoźną kadź odlewniczą

Jaka powinna być grubość ścianki modelu, jeżeli grubość ścianki odlewu wynosi 158 mm, a skurcz liniowy 1,25%?

Które z urządzeń służy do badania przepuszczalności mas formierskich?

Na rysunku przedstawiono

Na schemacie kokili cyfrą 1 oznaczono

Określ średnicę śruby d1 do połączenia płyty podformowej z modelem o wymiarach gabarytowych 150 mm × 550 mm (L × B).

Opracowanie kwartalnych planów produkcyjnych odlewni należy do zadań

Na rysunku przedstawiono układ wlewowy

Najbardziej ekonomiczną metodą oddzielania układu wlewowego dla drobnych odlewów z żeliwa szarego jest

Określ średnicę śruby d₁ do połączenia płyty podformowej z modelem o wymiarach gabarytowych 150 mm × 550 mm (L × B).
