Technik Odlewnik - Lista pytań egzaminacyjnych

MTL.04Pytanie 161

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie Badania nieniszczące i pomiary warsztatowe

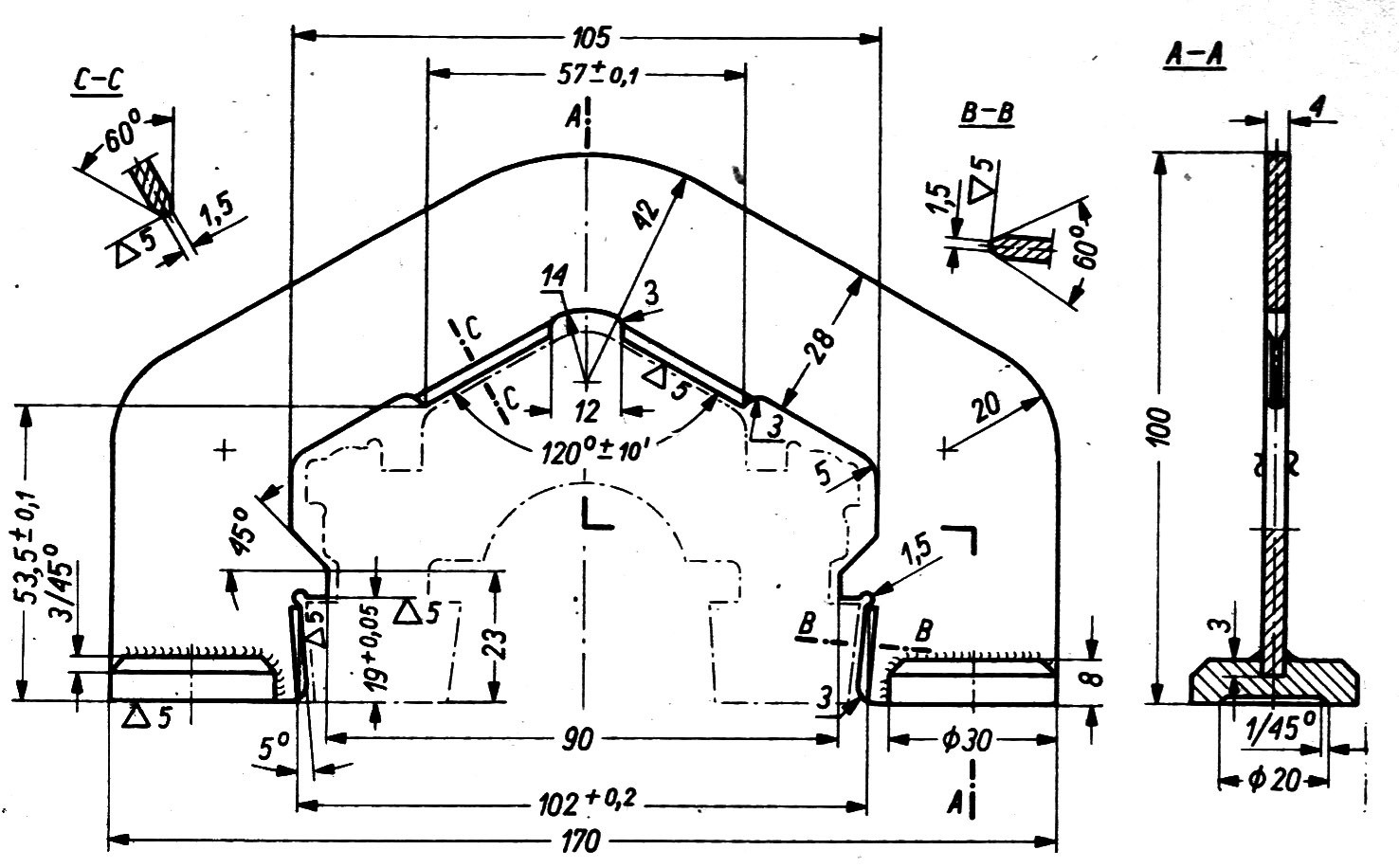

Na rysunku przedstawiono sprawdzian do kontroli

A. prostopadłości rdzenia względem płaszczyzny formy.

B. zarysu rdzenia.

C. grubości rdzenia.

D. szerokości wnęki formy.

MTL.04Pytanie 162

Organizacja i nadzorowanie pr…

Kategorie: Metaloznawstwo i badania stopów

Strukturę siluminu przedstawiono na rysunku oznaczonym literą

A

B

D

C

MTL.04Pytanie 163

Organizacja i nadzorowanie pr…

Kategorie: Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów

Na rysunku przedstawiono spiralę, która służy do przeprowadzenia badania

A. skłonności do tworzenia naprężeń w odlewie.

B. stopnia zabielenia żeliwa.

C. skurczu objętościowego.

D. lejności.

MTL.04Pytanie 164

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

Masa formierska, przeznaczona do maszynowego wykonywania form wilgotnych na odlewy żeliwne, składa się z:

A. piasku kwarcowego, żywicy nowolakowej, urotropiny, nafty.

B. regeneratu, piasku kwarcowego, szkła wodnego, nafty.

C. regeneratu, piasku kwarcowego, żywicy furfurylowej, kwasu sulfonowego.

D. regeneratu, piasku kwarcowego, bentonitu, pyłu węgla kamiennego.

MTL.04Pytanie 165

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Badania nieniszczące i pomiary warsztatowe

Przyrząd przedstawiony na rysunku służy do pomiaru

A. przepuszczalności.

B. stopnia zagęszczenia.

C. twardości.

D. wilgotności.

MTL.04Pytanie 166

Organizacja i nadzorowanie pr…

Kategorie: Formy, rdzenie i oprzyrządowanie Wykańczanie i oczyszczanie odlewów

Wybijanie odlewów z form wykonuje się przy użyciu

A. kruszarki udarowej.

B. oczyszczarki pneumatycznej.

C. kraty wstrząsowej.

D. prasy hydraulicznej.

MTL.04Pytanie 167

Organizacja i nadzorowanie pr…

Kategorie: Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

Podczas projektowania form do linii produkcyjnych, w których zalewanie form odbywa się w sposób automatyczny, należy pamiętać, aby

A. wielkość zbiornika uwzględniała ruch przenośnika podczas zalewania.

B. zbiornik wlewowy znajdował się zawsze w tym samym miejscu.

C. objętość metalu wlewanego do formy była jednakowa dla wszystkich produkowanych odlewów.

D. kształt zbiornika umożliwiał umieszczenie sondy do pomiaru wypełnienia formy.

MTL.04Pytanie 168

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Badania nieniszczące i pomiary warsztatowe

Do badania gęstości pokryć ochronnych na kokile służy

A. areometr.

B. dynamometr.

C. wiskozymetr.

D. dylatometr.

MTL.04Pytanie 169

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie

Suszenie form gipsowych odbywa się w temperaturze około

A. 550°C

B. 250°C

C. 450°C

D. 500°C

MTL.04Pytanie 170

Organizacja i nadzorowanie pr…

Kategorie: Badania nieniszczące i pomiary warsztatowe

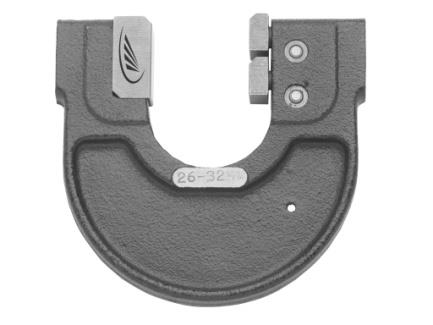

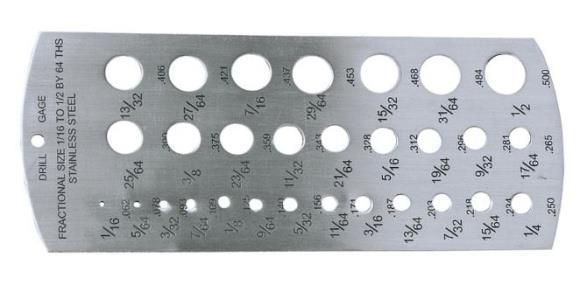

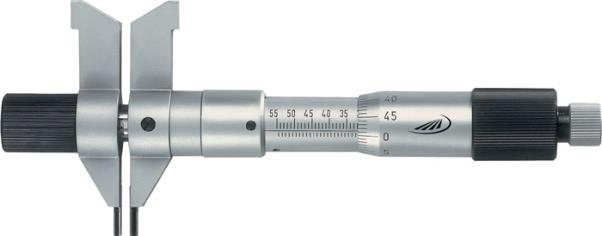

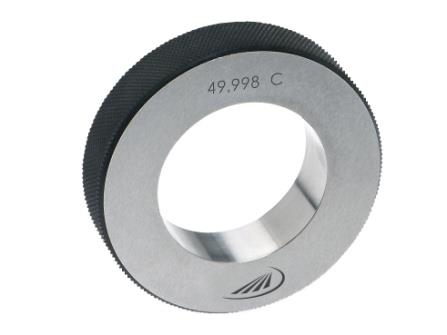

Przyrząd do pomiaru średnicy wewnętrznej otworów przedstawiono na rysunku oznaczonym literą

B

C

D

A

MTL.04Pytanie 171

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie

W procesie Hot Box spoiwem do masy rdzeniowej jest żywica

A. epoksydowa.

B. poliestrowa.

C. fenolowa.

D. melaminowa.

MTL.04Pytanie 172

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Wady odlewów i zapobieganie im

Zapobieganie powstawaniu w odlewie jamy skurczowej polega na zastosowaniu

A. kanałów odpowietrzających.

B. nadlewu.

C. przelewu.

D. wyższej temperatury zalewania formy.

MTL.04Pytanie 173

Organizacja i nadzorowanie pr…

Kategorie: Metaloznawstwo i badania stopów

Strukturę żeliwa ciągliwego przedstawiono na rysunku

Struktura 1

Struktura 3

Struktura 4

Struktura 2

MTL.04Pytanie 174

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy

Na szkicu przedstawiono rysunek

A. konstrukcyjny modelu.

B. wykonawczy części.

C. surowego odlewu.

D. koncepcji technologicznej lub sposobu odlewania.

MTL.04Pytanie 175

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

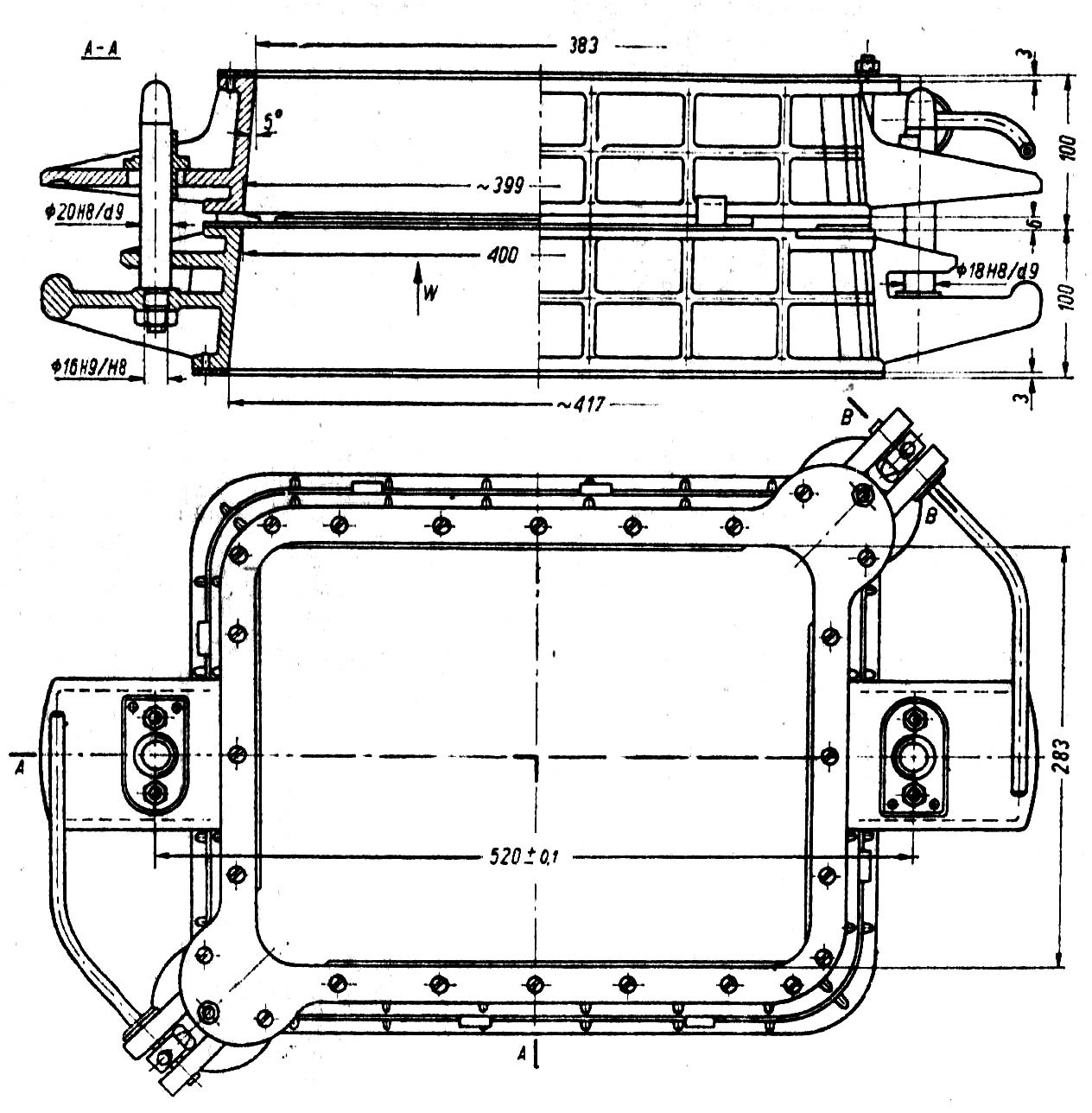

Na rysunkach przedstawiono

A. płyty modelowe.

B. rdzennice.

C. skrzynki formierskie.

D. kokile.

MTL.04Pytanie 176

Organizacja i nadzorowanie pr…

Kategorie: Wytapianie i obróbka ciekłego metalu Wady odlewów i zapobieganie im Metaloznawstwo i badania stopów

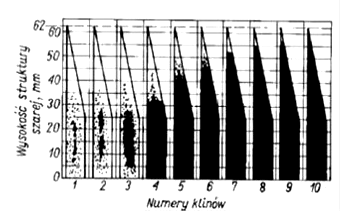

Przedstawiona na rysunku próba klinowa jest stosowana do badania

A. skłonności żeliwa do zabieleń.

B. odporności na pękanie gorące.

C. porowatości.

D. lejności.

MTL.04Pytanie 177

Organizacja i nadzorowanie pr…

Kategorie: Metaloznawstwo i badania stopów

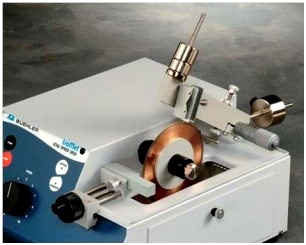

Na rysunku przedstawiono

A. urządzenie do jonowego trawienia próbek.

B. szlifierko-polerkę do przygotowywania zgładów.

C. przecinarkę do wycinania próbek na zgłady.

D. automatyczną prasę do inkludowania próbek.

MTL.04Pytanie 178

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Wady odlewów i zapobieganie im

Naddatek technologiczny w postaci żeber skurczowych przedstawiono na rysunku

Rysunek 2

Rysunek 4

Rysunek 1

Rysunek 3

MTL.04Pytanie 179

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

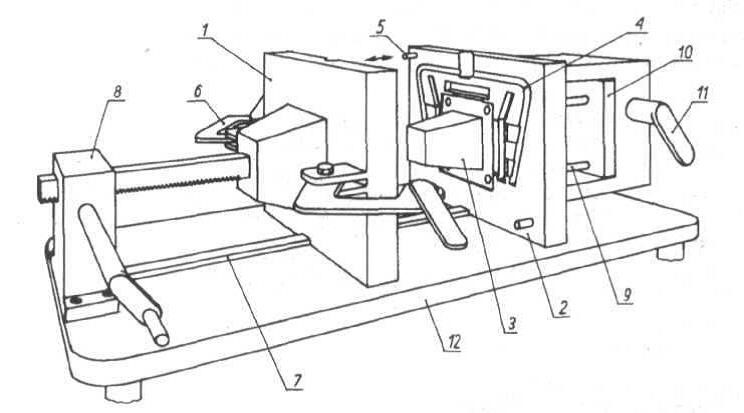

Na schemacie kokilarki cyfrą 3 oznaczono

A. rdzeń metalowy.

B. kołek ustalający.

C. prowadnicę.

D. wypychacz.

MTL.04Pytanie 180

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

Określenie ubytku masy po odparowaniu wody zawartej w próbce masy formierskiej polega na oznaczeniu

A. wilgotności.

B. ogniotrwałość.

C. przepuszczalności.

D. płynności.

MTL.04Pytanie 181

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy

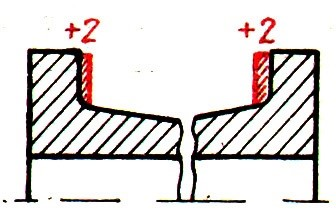

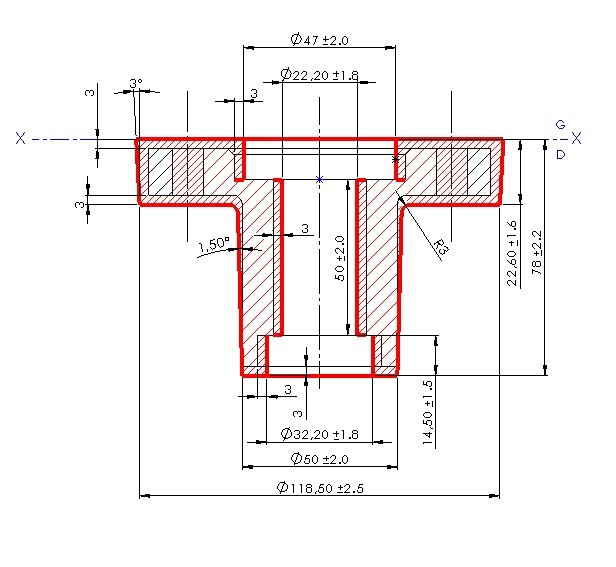

Na rysunku kolorem czerwonym przedstawiono sposób oznaczania

A. znaków rdzeniowych.

B. naddatków na obróbkę skrawaniem.

C. pochylenia ścian.

D. żebra skurczowego.

MTL.04Pytanie 182

Organizacja i nadzorowanie pr…

Kategorie: Formy, rdzenie i oprzyrządowanie Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe

Przestawienie należy do grupy wad odlewniczych

A. kształtu.

B. wewnętrznych.

C. przerwy ciągłości.

D. powierzchni surowej.

MTL.04Pytanie 183

Organizacja i nadzorowanie pr…

Kategorie: Wytapianie i obróbka ciekłego metalu Metaloznawstwo i badania stopów

Próbę przedstawioną na rysunku wykorzystuje się do badania

A. skrawalności.

B. właściwości odlewniczych.

C. tłoczności.

D. przydatności do kucia.

MTL.04Pytanie 184

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe Formy, rdzenie i oprzyrządowanie Organizacja odlewni i planowanie produkcji

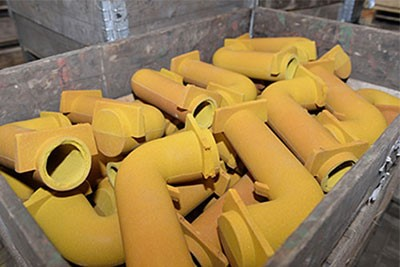

Który dział odlewni zajmuje się produkcją wyrobów przedstawionych na rysunku?

A. Formiernia.

B. Rdzeniarnia.

C. Modelarnia.

D. Topialnia.

MTL.04Pytanie 185

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

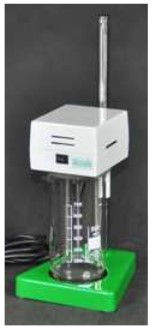

Aparat przedstawiony na rysunku jest wykorzystywany podczas oznaczania

A. zawartości lepiszcza.

B. temperatury mięknienia piasków powlekanych.

C. ilości wydzielonych gazów.

D. ziarnistości piasku.

MTL.04Pytanie 186

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie Wady odlewów i zapobieganie im

W celu zapobieżenia wadzie typu zalewka, należy odpowiednio

A. ukształtować rdzenie, prawidłowo skonstruować i wykończyć model, rdzennicę i formę oraz usunąć luzy pomiędzy rdzennikiem a gniazdem rdzennika.

B. transportować i składować odlewy oraz prawidłowo usuwać wlewy i nadlewy.

C. zalewać formę (bez przerw i prawidłowym strumieniem) oraz stosować właściwe ochładzalniki zewnętrzne.

D. ukształtować i umiejscowić nadlew oraz stosować odpowiedniej grubości warstwę pokrycia ochronnego.

MTL.04Pytanie 187

Organizacja i nadzorowanie pr…

Kategorie: Badania nieniszczące i pomiary warsztatowe

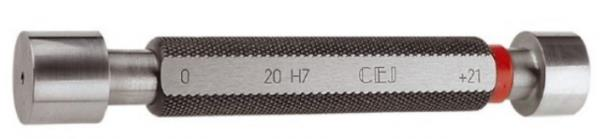

Przedstawiony na rysunku przyrząd służy do

A. pomiaru średnicy otworów.

B. kontroli średnicy podziałowej gwintów.

C. kontroli średnicy otworów.

D. pomiaru średnicy wałka.

MTL.04Pytanie 188

Organizacja i nadzorowanie pr…

Kategorie: Formy, rdzenie i oprzyrządowanie Organizacja odlewni i planowanie produkcji

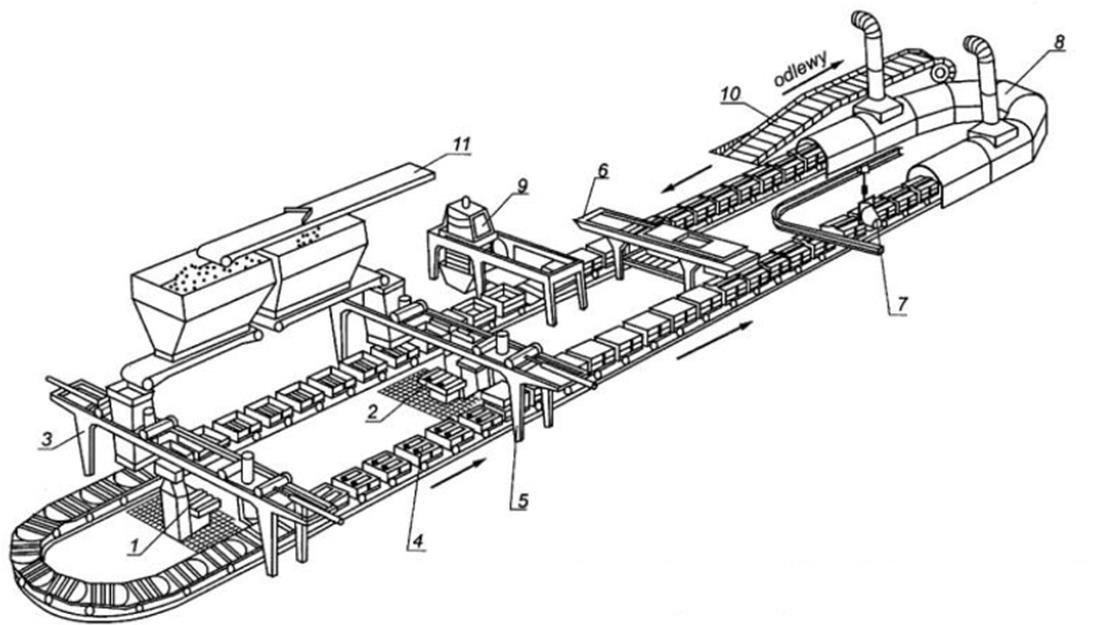

Na schemacie automatycznej linii formowania stanowisko do obciążania form oznaczono cyfrą

A. 7

B. 6

C. 3

D. 9

MTL.04Pytanie 189

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Formy, rdzenie i oprzyrządowanie

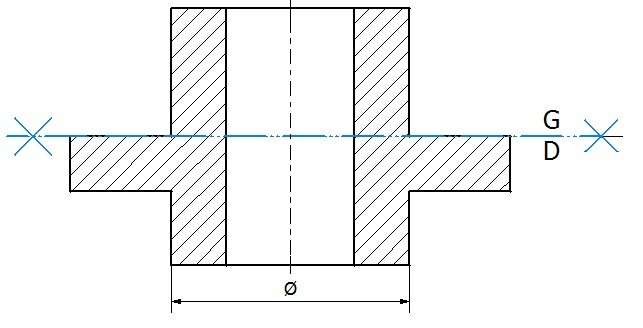

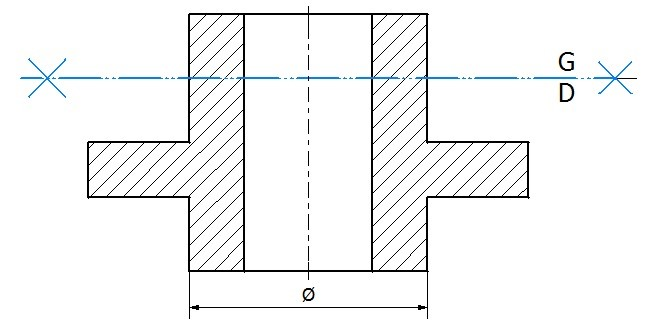

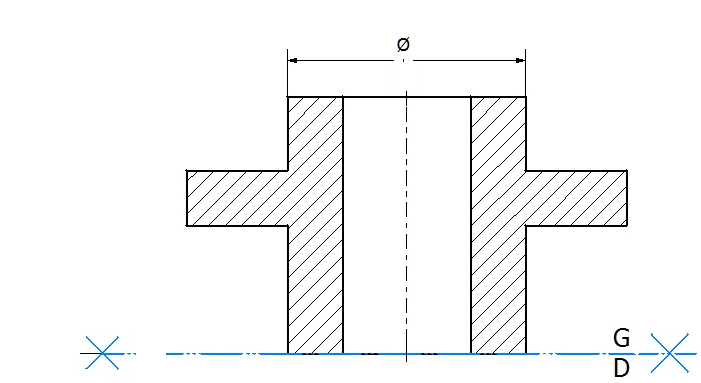

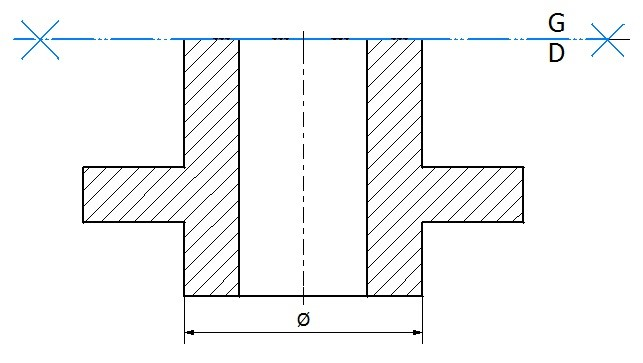

Prawidłowo dobraną płaszczyznę podziału formy w celu wykonania odlewu przy formowaniu w dwóch skrzynkach z zastosowaniem modelu dzielonego przedstawiono na rysunku oznaczonym literą

D

C

B

A

MTL.04Pytanie 190

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

Na rysunku zestawu modelowego literą K oznaczono

A. wlew doprowadzający.

B. wlew główny.

C. wlew rozprowadzający.

D. żebro skurczowe.

MTL.04Pytanie 191

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

Badanie, podczas którego wygrzewa się próbki piasku formierskiego w temperaturze 900÷1000°C, a następnie określa ubytek masy próbek, stosowane jest do oznaczenia

A. wilgotności.

B. strat przy prażeniu.

C. temperatury spiekania.

D. koloidalności glin.

MTL.04Pytanie 192

Organizacja i nadzorowanie pr…

Kategorie: Formy, rdzenie i oprzyrządowanie Wytapianie i obróbka ciekłego metalu Organizacja odlewni i planowanie produkcji

Jaką pojemność powinna mieć łyżka dozująca metal do zimnej komory prasowania, jeżeli masa odlewu wykonanego ze stopu cynku o gęstości ρ = 6,5 kg/dm³ wraz z układem zasilania wynosi 14,75 kg?

A. 95,88 dm³

B. 0,44 dm³

C. 2,27 dm³

D. 21,25 dm³

MTL.04Pytanie 193

Organizacja i nadzorowanie pr…

Kategorie: Organizacja odlewni i planowanie produkcji

Który dział odlewni zajmuje się koordynacją prac topialni, formierni i rdzeniarni?

A. Obsługi klienta.

B. Utrzymania ruchu.

C. Inwestycji.

D. Planowania produkcji.

MTL.04Pytanie 194

Organizacja i nadzorowanie pr…

Kategorie: Układy wlewowe i zasilanie odlewu Organizacja odlewni i planowanie produkcji

Masa zbiornika wlewowego o objętość 1750 cm³ wypełnionego metalem o gęstości 7 g/cm³ wynosi około

A. 0,1225 kg

B. 1,225 kg

C. 12,25 kg

D. 122,5 kg

MTL.04Pytanie 195

Organizacja i nadzorowanie pr…

Kategorie: Wady odlewów i zapobieganie im

Do której grupy wad odlewniczych należą pęknięcia na gorąco?

A. Przerwy ciągłości.

B. Kształtu.

C. Wewnętrzne.

D. Powierzchni surowej.

MTL.04Pytanie 196

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

Na podstawie wyników badań zawartości lepiszcza przedstawionych w tabeli sklasyfikuj piasek kwarcowy.

Wyniki badań zawartości lepiszcza
Masa materiału przed oddzieleniem lepiszcza	Masa materiału po oddzieleniu lepiszcza	Zawartość lepiszcza
M, g	m, g	L, %
145	143.8	0.83

A. 2K

B. 3K

C. 1K

D. 4K

MTL.04Pytanie 197

Organizacja i nadzorowanie pr…

Kategorie: Formy, rdzenie i oprzyrządowanie Organizacja odlewni i planowanie produkcji

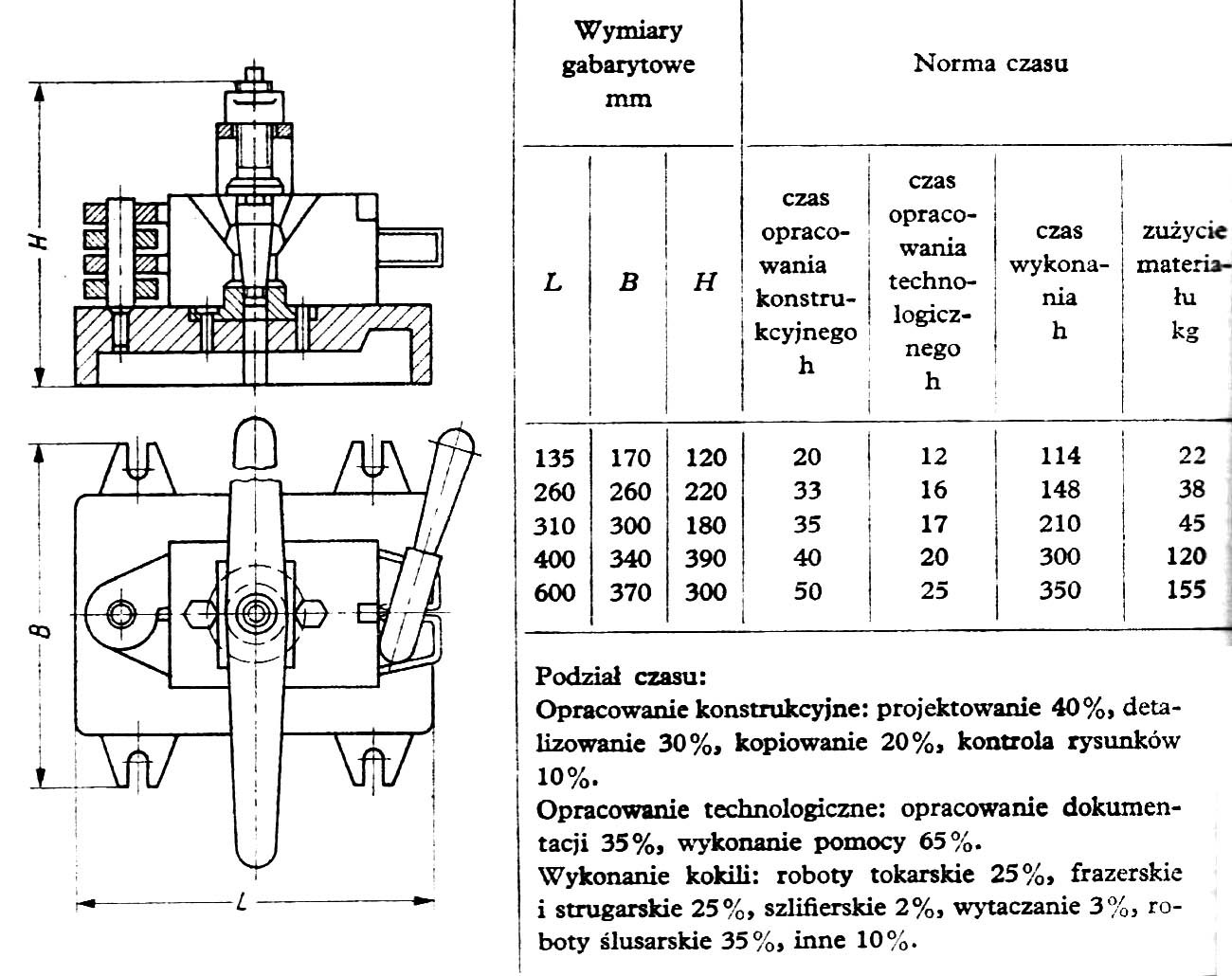

Na podstawie tabeli oblicz czas wykonania robót tokarskich dla zawiasowej kokili wspornika o wymiarach gabarytowych L×B×H równych 400×340×390 mm.

A. 300 h

B. 150 h

C. 75 h

D. 20 h

MTL.04Pytanie 198

Organizacja i nadzorowanie pr…

Kategorie: Wady odlewów i zapobieganie im Badania nieniszczące i pomiary warsztatowe

Którą metodę badań przedstawiono na rysunku?

A. Wizualną.

B. Penetracyjną.

C. Magnetyczno-proszkową.

D. Ultradźwiękową.

MTL.04Pytanie 199

Organizacja i nadzorowanie pr…

Kategorie: Dokumentacja technologiczna i rysunek odlewniczy Układy wlewowe i zasilanie odlewu Formy, rdzenie i oprzyrządowanie

Na rysunku kokili cyfrą 1 oznaczono

A. rdzeń metalowy.

B. wlew rozprowadzający.

C. wypychacz.

D. nadlew.

MTL.04Pytanie 200

Organizacja i nadzorowanie pr…

Kategorie: Masy formierskie i rdzeniowe

Badanie płynności masy formierskiej ma na celu ocenę

A. zawartości wody w stosunku do innych składników masy.

B. łatwości usuwania masy z formy lub rdzenia piaskowego z odlewu.

C. zdolności do rozprzestrzeniania się zagęszczanej masy w całej objętości formy.

D. zdolności mas do niestawiania oporu kurczącemu się podczas stygnięcia odlewowi.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Na rysunku przedstawiono sprawdzian do kontroli

Strukturę siluminu przedstawiono na rysunku oznaczonym literą

Na rysunku przedstawiono spiralę, która służy do przeprowadzenia badania

Masa formierska, przeznaczona do maszynowego wykonywania form wilgotnych na odlewy żeliwne, składa się z:

Przyrząd przedstawiony na rysunku służy do pomiaru

Wybijanie odlewów z form wykonuje się przy użyciu

Podczas projektowania form do linii produkcyjnych, w których zalewanie form odbywa się w sposób automatyczny, należy pamiętać, aby

Do badania gęstości pokryć ochronnych na kokile służy

Suszenie form gipsowych odbywa się w temperaturze około

Przyrząd do pomiaru średnicy wewnętrznej otworów przedstawiono na rysunku oznaczonym literą

W procesie Hot Box spoiwem do masy rdzeniowej jest żywica

Zapobieganie powstawaniu w odlewie jamy skurczowej polega na zastosowaniu

Strukturę żeliwa ciągliwego przedstawiono na rysunku

Na szkicu przedstawiono rysunek

Na rysunkach przedstawiono

Przedstawiona na rysunku próba klinowa jest stosowana do badania

Na rysunku przedstawiono

Naddatek technologiczny w postaci żeber skurczowych przedstawiono na rysunku

Na schemacie kokilarki cyfrą 3 oznaczono

Określenie ubytku masy po odparowaniu wody zawartej w próbce masy formierskiej polega na oznaczeniu

Na rysunku kolorem czerwonym przedstawiono sposób oznaczania

Przestawienie należy do grupy wad odlewniczych

Próbę przedstawioną na rysunku wykorzystuje się do badania

Który dział odlewni zajmuje się produkcją wyrobów przedstawionych na rysunku?

Aparat przedstawiony na rysunku jest wykorzystywany podczas oznaczania

W celu zapobieżenia wadzie typu zalewka, należy odpowiednio

Przedstawiony na rysunku przyrząd służy do

Na schemacie automatycznej linii formowania stanowisko do obciążania form oznaczono cyfrą

Prawidłowo dobraną płaszczyznę podziału formy w celu wykonania odlewu przy formowaniu w dwóch skrzynkach z zastosowaniem modelu dzielonego przedstawiono na rysunku oznaczonym literą

Na rysunku zestawu modelowego literą K oznaczono

Badanie, podczas którego wygrzewa się próbki piasku formierskiego w temperaturze 900÷1000°C, a następnie określa ubytek masy próbek, stosowane jest do oznaczenia

Jaką pojemność powinna mieć łyżka dozująca metal do zimnej komory prasowania, jeżeli masa odlewu wykonanego ze stopu cynku o gęstości ρ = 6,5 kg/dm3 wraz z układem zasilania wynosi 14,75 kg?

Który dział odlewni zajmuje się koordynacją prac topialni, formierni i rdzeniarni?

Masa zbiornika wlewowego o objętość 1750 cm3 wypełnionego metalem o gęstości 7 g/cm3 wynosi około

Do której grupy wad odlewniczych należą pęknięcia na gorąco?

Na podstawie wyników badań zawartości lepiszcza przedstawionych w tabeli sklasyfikuj piasek kwarcowy.

Na podstawie tabeli oblicz czas wykonania robót tokarskich dla zawiasowej kokili wspornika o wymiarach gabarytowych L×B×H równych 400×340×390 mm.

Którą metodę badań przedstawiono na rysunku?

Na rysunku kokili cyfrą 1 oznaczono

Badanie płynności masy formierskiej ma na celu ocenę

Jaką pojemność powinna mieć łyżka dozująca metal do zimnej komory prasowania, jeżeli masa odlewu wykonanego ze stopu cynku o gęstości ρ = 6,5 kg/dm³ wraz z układem zasilania wynosi 14,75 kg?

Masa zbiornika wlewowego o objętość 1750 cm³ wypełnionego metalem o gęstości 7 g/cm³ wynosi około
