Wykonywanie robót ciesielskich

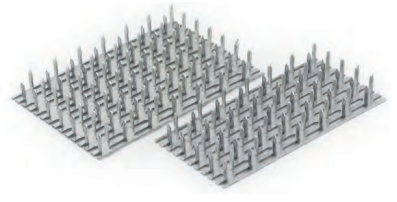

Na którym rysunku przedstawiono łącznik służący do łączenia elementów wiązarów i dźwigarów drewnianych?
A. Rysunek 4
B. Rysunek 2
C. Rysunek 1
D. Rysunek 3
Filtrowanie pytań
Wykonywanie robót ciesielskich
Którego narzędzia ręcznego należy użyć, podczas rozbiórki drewnianego stropu, do zdemontowania starych desek podłogowych zamocowanych do legarów za pomocą wkrętów?
A. Łapki.
B. Wkrętaka.
C. Szczypcy czołowych.
D. Szczypcy uniwersalnych.
Wykonywanie robót ciesielskich
Na rysunku przedstawiono połączenie
A. jętki z płatwią.
B. krokwi z kleszczem.
C. jętki z krokwią.
D. krokwi z płatwią.
Wykonywanie robót ciesielskich
Jaka jest kolejność montażu elementów konstrukcji przy wykonywaniu przedstawionego na rysunku połączenia mieczy z jętką i słupem?
A. Miecze, jętka, słup, płatew.
B. Słup, płatew, jętka, miecze.
C. Płatew, miecze, jętka, słup.
D. Jętka, słup, płatew, miecze.
BUD.02 Pytanie 5
Wykonywanie robót ciesielskich
Dwuteowe belki z materiałów drewnopochodnych, przedstawione na rysunku, stosowane są jako elementy
A. zabezpieczenia konstrukcji dachu przed działaniem wiatru.
B. nośne konstrukcji stropów drewnianych.
C. poszycia ścian szkieletowych.
D. deskowania słupów.
Wykonywanie robót ciesielskich
Na podstawie rysunku ław fundamentowych oblicz, jaką objętość ław należy przyjąć do wykonania przedmiaru deskowania.
A. 4,50 m³
B. 6,37 m³
C. 6,75 m³
D. 7,50 m³
BUD.02 Pytanie 7
Wykonywanie robót ciesielskich
Do obicia deskami ściany remontowanego budynku o szerokości 4 m i wysokości 2,5 m zastosowano deski o grubości 25 mm. Ile netto desek zostało zużytych do wykonania tego deskowania?
A. 2,5 m³
B. 0,25 m³
C. 25 m³
D. 0,025 m³
BUD.02 Pytanie 8
Wykonywanie robót ciesielskich
Ile m³ brutto tarcicy o grubości 25 mm potrzeba do wykonania deskowania stropu żelbetowego płytowego o wymiarach 4,0×6,0 m, w przypadku gdy straty wyniosą 10%?
A. 0,54 m³
B. 0,85 m³
C. 0,66 m³
D. 0,60 m³
Wykonywanie robót ciesielskich
Które z wymienionych łat i gwoździ są zgodne ze specyfikacją?
| Specyfikacja techniczna wykonania i odbioru robót ciesielskich (fragment) |
4. Wymagania dotyczące łacenia dachu: Przekrój łat powinien wynosić nie mniej niż 45×50 mm. Łaty powinny być przybite do krokwi gwoździami o średnicy co najmniej 4 mm lub kwadratowymi o boku min. 3,5 mm i długości równej co najmniej 2,5-krotności grubości łat. Rozstaw łat zgodny z dokumentacją projektową, przy dopuszczalnej odchyłce ±5 mm. Łaty powinny być zabezpieczone przed korozją biologiczną. |
A. Łaty 45×50 mm; gwoździe Ø 5 mm, l = 90 mm
B. Łaty 38×63 mm; gwoździe Ø 4 mm, l = 100 mm
C. Łaty 45×50 mm; gwoździe Ø 4 mm, l = 120 mm
D. Łaty 38×63 mm; gwoździe Ø 5 mm, l = 80 mm
Wykonywanie robót ciesielskich
W celu wymiany desek ślepego pułapu drewnianego stropu należy zdemontować
A. podsufitkę i polepę.
B. podłogę i podsufitkę.
C. podłogę i polepę.
D. podsufitkę i laty.
Wykonywanie robót ciesielskich
Na rysunku przedstawiono oznaczenie graficzne płyty
A. wiórowej.
B. paździerzowej.
C. stolarskiej.
D. komórkowej.
Wykonywanie robót ciesielskich
Widoczny na rysunku fragment konstrukcji dachu zwany jest
A. bawolim okiem.
B. portfenetrem.
C. oknem połaciowym.
D. lukarną.
Wykonywanie robót ciesielskich
Montaż elementów konstrukcyjnych ściany ryglowej przedstawionej na rysunku należy rozpocząć od podwaliny. Następnie należy kolejno zamontować:
A. oczep, zastrzał, rygle, belki stropu, słupy.
B. rygle, oczep, zastrzał, słupy, belki stropu.
C. zastrzał, słupy, rygle, belki stropu, oczep.
D. słupy, oczep, zastrzał, rygle, belki stropu.
Wykonywanie robót ciesielskich

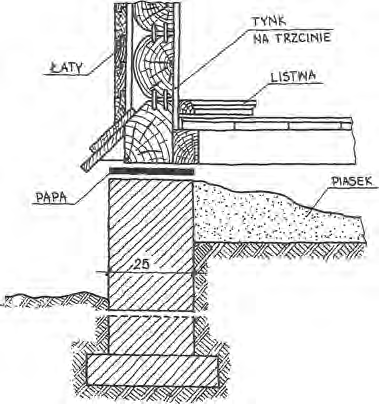

Prawidłowa kolejność czynności przy montażu pokazanej na rysunku podwaliny ściany drewnianej to
A. zamocowanie i osadzenie podwaliny, zabetonowanie kotew, wykonanie izolacji.
B. osadzenie podwaliny, wykonanie izolacji, zabetonowanie kotew, zamocowanie podwaliny.
C. zabetonowanie kotew, wykonanie izolacji, osadzenie i zamocowanie podwaliny.
D. osadzenie podwaliny, zabetonowanie kotew, wykonanie izolacji, zamocowanie podwaliny.
Wykonywanie robót ciesielskich
Do wyznaczenia obrysu wrębu jednostronnego na krokwiach należy użyć ołówka oraz
A. macki.
B. wzornika.
C. cyrkla nastawnego.
D. miarki zwijanej.
Wykonywanie robót ciesielskich
Jak należy ułożyć deski pomostu w rusztowaniu stojakowym?
A. Na wpust, na leżniach, ze spadkiem w kierunku do ściany.
B. Na zakład, na podłużnicach, ze spadkiem w kierunku od ściany
C. Na styk, na leżniach, ze spadkiem w kierunku do ściany.
D. Na zakład, na podłużnicach, ze spadkiem w kierunku do ściany.
Wykonywanie robót ciesielskich
Których z wymienionych narzędzi i sprzętu należy użyć do obróbki tarcicy nieobrzynanej przeznaczonej do wykonania deskowania metodą tradycyjną?
A. Strugarki, czyszczarki i wkrętaka.
B. Pilarki wzdłużnej, pilarki poprzecznej i młotka.
C. Pilarki tarczowej, młotka i dłuta.
D. Strugarki, piły ręcznej i ośnika.
Wykonywanie robót ciesielskich
Z przekroju budynku można odczytać, że kalenica dachu (najwyżej usytuowana) znajduje się na wysokości
A. 816 cm powyżej poziomu parteru.
B. 816 mm powyżej poziomu okapu.
C. 816 cm powyżej poziomu okapu.
D. 816 mm powyżej poziomu parteru.
BUD.02 Pytanie 19
Wykonywanie robót ciesielskich
Oblicz, ile drewna okrągłego należy zakupić do wykonania deskowania ściany oporowej o wymiarach przekroju poprzecznego 6,00 x 2,50 m i wysokości 1,20 m, uwzględniając 5% na straty materiałowe, jeżeli norma zużycia drewna wynosi 0,067 m³/m³ ściany oporowej.
A. 1,2060 m³
B. 1,1486 m³
C. 1,0552 m³
D. 1,2663 m³
Wykonywanie robót ciesielskich
Rozbiórkę konstrukcji dachu jętkowego przedstawionego na rysunku należy rozpocząć od demontażu
A. jętki, a następnie belki stropowej.
B. jętki i wiatrownicy.
C. belki stropowej i deski stężającej.
D. deski stężającej, a następnie wiatrownicy.
Wykonywanie robót ciesielskich
Kolejność montażu elementów konstrukcji dachu przedstawionej na rysunku jest następująca:
A. belki stropowe, krokwie, murłaty, wiatrownice, łaty.
B. murłaty, belki stropowe, wiatrownice, krokwie, łaty.
C. murłaty, belki stropowe, krokwie, wiatrownice, łaty.
D. belki stropowe, murłaty, wiatrownice, krokwie, łaty.
Wykonywanie robót ciesielskich
Oblicz pod jakim kątem α jest nachylona połać dachu, jeżeli kąt β wynosi 150°.
A. 45°
B. 50°
C. 15°
D. 30°
Wykonywanie robót ciesielskich
Który element montowany jest w rusztowaniach w celu zabezpieczenia pracownika przed przypadkowym upadkiem z wysokości?
A. Poręcz.
B. Podest.
C. Stężenie.
D. Stojak.
Wykonywanie robót ciesielskich

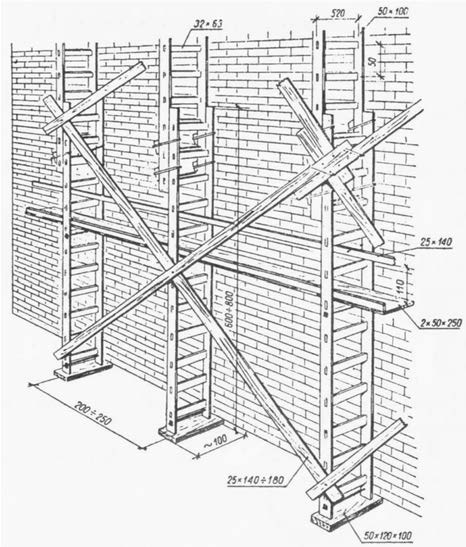

Które z wymienionych elementów rusztowania przedstawionego na rysunku należy wykonać co najmniej z krawędziaków?
A. Krzyżulce.
B. Stojaki.
C. Pomosty.
D. Bortnice.
Wykonywanie robót ciesielskich

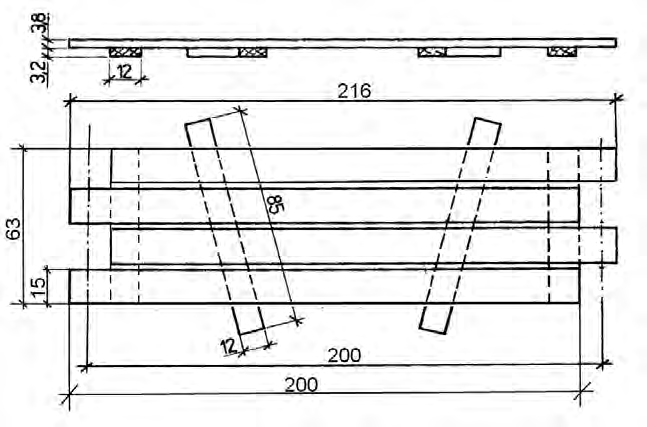

Przedstawioną na rysunku płytę pomostową rusztowania stojakowego należy ułożyć na
A. leżniach.
B. odbojnicach.
C. krzyżulcach.
D. podłużnicach.
Wykonywanie robót ciesielskich
Na rysunku przedstawiono układ tarcz deskowania słupa żelbetowego. Jaką szerokość powinny mieć tarcze zewnętrzne deskowania słupa o przekroju 30 × 30 cm, jeśli zostaną wykonane z desek o grubości 25 mm?
A. 30 cm
B. 35 cm
C. 40 cm
D. 25 cm
Wykonywanie robót ciesielskich
W celu tymczasowego zabezpieczenia tarcicy przed szkodliwym działaniem czynników zewnętrznych należy ją ułożyć na
A. legarach, przełożyć przekładkami i przykryć.
B. legarach, bez przekładek i przykryć.
C. folii, bez przekładek i przykryć.
D. ubitym gruncie, przełożyć przekładkami i przykryć.
BUD.02 Pytanie 28
Wykonywanie robót ciesielskich
Na podstawie zestawienia drewna, oblicz ile drewna konstrukcyjnego należy zamówić do wykonania więźby, jeśli na straty należy przewidzieć 10%.
A. 2,343 m³
B. 5,502 m³
C. 8,702 m³
D. 3,201 m³
Wykonywanie robót ciesielskich
Korzystając z tabeli, wskaż najlepszy impregnat do zabezpieczenia deski podrynnowej w budynku mieszkalnym.
A. Imprex bud.
B. Soltox R-12
C. Antox W
D. Imprex W
Wykonywanie robót ciesielskich
Na rysunku przedstawiono sposób
A. wzmocnienia połączenia jętki z krokwią.
B. podparcia krokwi zastrzałami.
C. podparcia krokwi nakładkami.
D. wzmocnienia krokwi w węźle podporowym.
BUD.02 Pytanie 31
Wykonywanie robót ciesielskich
Do dodatkowego zabezpieczenia końców nowych impregnowanych drewnianych belek stropowych w remontowanym budynku murowanym przed ich ułożeniem wykorzystuje się
A. piankę poliuretanową.
B. papę izolacyjną.
C. płynną folię.
D. wełnę mineralną.
Wykonywanie robót ciesielskich
Pomost w rusztowaniu stojakowym przeznaczonym do robót murarskich należy wykonać z
A. jednej warstwy desek, w odległości maksimum 5 cm od ściany.
B. dwóch warstw desek, w odległości maksimum 25 cm od ściany.
C. jednej warstwy desek, w odległości maksimum 25 cm od ściany.
D. dwóch warstw desek, w odległości maksimum 5 cm od ściany.
Wykonywanie robót ciesielskich
Według instrukcji producenta preparatu ogniochronnego do powierzchniowej impregnacji konstrukcji drewnianych należy użyć 30% wodnego roztworu tego preparatu. Oblicz, w ilu litrach wody należy rozpuścić 30 kg preparatu.
A. W 900 litrach.
B. W 30 litrach.
C. W 100 litrach.
D. W 70 litrach.
Wykonywanie robót ciesielskich
Naprawę uszkodzonych w niewielkim stopniu końców belek drewnianych można wykonać między innymi za pomocą
A. zastosowania impregnatu.
B. przybicia obustronnych nakładek z desek.
C. podparcia belek w środku.
D. wykonania dodatkowych belek.
BUD.02 Pytanie 35
Wykonywanie robót ciesielskich
Ile drewna potrzeba do wykonania ściany wieńcowej o długości 5 m i wysokości 3 m z belek o wymiarach 20 cm × 20 cm przy uwzględnieniu 10% ubytku drewna na odpady?
A. 6,60 m³
B. 0,33 m³
C. 3,30 m³
D. 0,66 m³
Wykonywanie robót ciesielskich
Na podstawie specyfikacji technicznej określ, które z przedstawionych elementów deskowania stropu są wykonane niezgodnie z wymaganiami.
| Specyfikacja techniczna wykonania stemplowania deskowania stropu (fragment) | |
|---|---|
| Stemplowanie należy wykonać z okrąglaków Ø 8÷15 cm lub krawędziaków o wymiarach 8÷15 cm. Stemple należy połączyć u góry ryglami z desek o grubości 25÷40 mm i stężyć krzyżulcami z desek o grubości 25 mm. Stemple należy rozstawić co 1÷1,4 m i ustawić na podwalinach i klinach. |
A. Stemple z krawędziaków o wymiarach 10×15 cm
B. Stemple z okrąglaków Ø 10 cm i rygle z desek o grubości 38 mm
C. Rygle z desek o grubości 19 mm i krzyżulce z desek o grubości 38 mm
D. Kryżulce z desek o grubości 25 mm
Wykonywanie robót ciesielskich
Jaką ilość środka grzybobójczego, zgodnie z instrukcją producenta, należy zakupić, aby zaimpregnować z obu stron drewniane ogrodzenie o łącznej powierzchni 300 m²?
| Instrukcja producenta Środek grzybobójczy jest to silikonowy preparat z dodatkiem nowoczesnego środka grzybobójczego. Można nim impregnować elementy drewniane przeznaczone na zewnątrz i wewnątrz budynku. Zaimpregnowana preparatem powierzchnia nie nadaje się do lakierowania i bejcowania. Wydajność impregnatu: 10 m² z 1 kg. |
A. 15 kg
B. 30 kg
C. 25 kg
D. 40 kg
Wykonywanie robót ciesielskich
Element z tarcicy iglastej o wymiarach 50 mm × 100 mm zaliczany jest do
A. belek.
B. bali.
C. krawędziaków.
D. desek.
BUD.02 Pytanie 39
Wykonywanie robót ciesielskich
W budynku jednorodzinnym do wykończenia pozostała zewnętrzna strona jednej ściany o konstrukcji szkieletowej, o wymiarach 10,0 x 3,0 m. Oblicz koszt desek przeznaczonych do wykonania elewacji wiedząc, że ich cena wynosi 50,00 zł/m². Należy uwzględnić 5% naddatku na ubytki.
A. 2 250,00 zł
B. 1 575,00 zł
C. 1 500,00 zł
D. 1 525,00 zł
Wykonywanie robót ciesielskich
Wskaż właściwą kolejność obróbki drewna przeznaczonego na deski podłogowe.
A. Struganie, piłowanie, szlifowanie, frezowanie.
B. Piłowanie, struganie, frezowanie, szlifowanie.
C. Struganie, szlifowanie, piłowanie, frezowanie.
D. Piłowanie, struganie, szlifowanie, frezowanie.
