BUD.02Pytanie 161
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie
Które z przedstawionych złączy wzdłużnych pionowych wykonane jest na styk (czop) krzyżowy wzmocniony?
Złącze 2
Złącze 1
Złącze 4
Złącze 3
Lista pytań egzaminacyjnych
BUD.02Pytanie 162
Wykonywanie robót ciesielskich
Kategorie: Materiały i sortyment drewna Bezpieczeństwo i organizacja pracy
Który z przedstawionych pojazdów służy do transportu dłużyc?
Pojazd 1
Pojazd 4
Pojazd 2
Pojazd 3
BUD.02Pytanie 163
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie Kosztorysowanie i obliczenia
Na podstawie fragmentu instrukcji oblicz, ile wynosi minimalna długość gwoździ jednocietych o średnicy 2 mm, potrzebnych do przybijania nakładek o grubości 32 mm.
| Fragment instrukcji |
|---|
Minimalna długość gwoździ jednociętych do przybijania nakładek do krokwi w kalenicy wynosi: l = a + 12d + 1,5d + 1 mm gdzie: l – minimalna długość gwoździa d – średnica gwoździa a – grubość nakładek |
A. 35 mm
B. 25 mm
C. 60 mm
D. 59 mm
BUD.02Pytanie 164
Wykonywanie robót ciesielskich
Kategorie: Deskowania i szalunki Materiały i sortyment drewna
Do wykonania tarcz deskowania ścian należy zastosować
A. listwy.
B. deski.
C. bale.
D. belki.
BUD.02Pytanie 165
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna

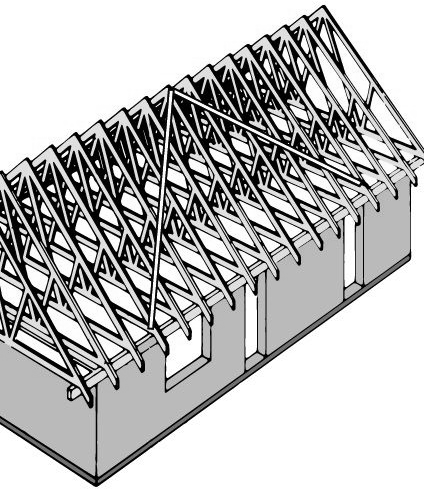

Konstrukcję dachu budynku jednorodzinnego wykonano w całości z wiązarów pełnych. Każdy z wiązarów złożony jest z dwóch krokwi opartych dołem na belce. Jakiego rodzaju więźbę zastosowano w konstrukcji dachu?
A. Krokwiową.
B. Jętkową.
C. Płatwiową.
D. Wieszarową.
BUD.02Pytanie 166
Wykonywanie robót ciesielskich
Kategorie: Kosztorysowanie i obliczenia
Oblicz całkowity koszt robocizny, wiedząc, że cieśla pracował 6 godzin i 30 minut, a koszt roboczogodziny wynosi 10,00 zł.
A. 65,00 zł
B. 63,00 zł
C. 70,00 zł
D. 60,00 zł
BUD.02Pytanie 167
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie Bezpieczeństwo i organizacja pracy
W jakiej kolejności należy zamontować na podwalinie poszczególne elementy drewnianej ściany szkieletowej, której fragment przedstawiono na rysunku?
A. Słupki, belka stropowa, oczep.
B. Oczep, słupki, belka stropowa.
C. Oczep, belka stropowa, słupki.
D. Słupki, oczep, belka stropowa.
BUD.02Pytanie 168
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Rusztowania Materiały i sortyment drewna
Dobierz sortyment drewna okrągłego grubego do wykonania stojaka rusztowania o długości 3,5 m.
| Sortyment drewna | Długość [m] |
|---|---|
| Dłużyce | 6,0 i więcej |
| Kłody | 2,7÷6,0 |
| Wyrzynki | 0,5÷2,6 |
| Wałki | 0,5÷2,6 |
A. Dłużyce.
B. Wyrzynki.
C. Kłody.
D. Wałki.
BUD.02Pytanie 169
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna
Na czym może opierać się dołem krawężnica dachu czteropołaciowego?
A. Na murłacie lub podciągu.
B. Na ściance kolankowej lub kleszczach.
C. Na ściance kolankowej lub podwalinie.
D. Na murłacie lub ściance kolankowej.
BUD.02Pytanie 170
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Kosztorysowanie i obliczenia
Na podstawie zestawienia elementów, oblicz ile m³ drewna potrzeba do wykonania pasa górnego kratownicy, uwzględniając 10% na odpady.
| Nazwa elementu | Wymiary elementu | Liczba elementów |
|---|---|---|
| Pas górny | 5,0×20×400,0 cm | 1 szt. |
| Pas dolny | 5,0×20×500,0 cm | 1 szt. |
| Słupek | 5,0×20× 300,0 cm | 1 szt. |
| Słupek | 5,0×20 ×150,0 cm | 1 szt. |
A. 0,044 m³
B. 0,050 m³
C. 0,055 m³
D. 0,040 m³
BUD.02Pytanie 171
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna Kosztorysowanie i obliczenia
Który z podanych zestawów materiałów jest zgodny z projektem i można go wykorzystać do wykonania wymiany nadgniłych końców belki stropowej, przedstawionej na rysunku?
A. Dwuteowniki 140 i 220, kątownik 100×100, pręt o średnicy 20 mm, śruby M16
B. Dwuteowniki 120 i 200, kątownik 100×65, pręt o średnicy 40 mm, śruby M16
C. Ceowniki 140 i 200, kątownik 100×65, pręt o średnicy 20 mm, śruby M12
D. Ceowniki 120 i 160, kątownik 65×65, pręt o średnicy 40 mm, śruby M12
BUD.02Pytanie 172
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna
Deski przeznaczone do wymiany ślepej podłogi w stropie przedstawionym na rysunku powinny mieć grubość
A. 32 mm
B. 25 mm
C. 19 mm
D. 40 mm
BUD.02Pytanie 173
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna
Które z wymienionych łat i gwoździ są zgodne ze specyfikacją?
| Specyfikacja techniczna wykonania i odbioru robót ciesielskich (fragment) |
4. Wymagania dotyczące łacenia dachu: Przekrój łat powinien wynosić nie mniej niż 45×50 mm. Łaty powinny być przybite do krokwi gwoździami o średnicy co najmniej 4 mm lub kwadratowymi o boku min. 3,5 mm i długości równej co najmniej 2,5-krotności grubości łat. Rozstaw łat zgodny z dokumentacją projektową, przy dopuszczalnej odchyłce ±5 mm. Łaty powinny być zabezpieczone przed korozją biologiczną. |
A. Łaty 38×63 mm; gwoździe Ø 4 mm, l = 100 mm
B. Łaty 45×50 mm; gwoździe Ø 5 mm, l = 90 mm
C. Łaty 38×63 mm; gwoździe Ø 5 mm, l = 80 mm
D. Łaty 45×50 mm; gwoździe Ø 4 mm, l = 120 mm
BUD.02Pytanie 174
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie
Ściany wieńcowe zewnętrzną i wewnętrzną przedstawione na rysunku należy ze sobą połączyć wykonując złącze ciesielskie
A. na obłap bez ostatków.
B. na zamek francuski.
C. na jaskółczy ogon.
D. na obłap z ostatkami.
BUD.02Pytanie 175
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie
Na którym rysunku przedstawiono połączenie krokwi na styk z obustronnymi nakładkami?
Rysunek 1
Rysunek 4
Rysunek 3
Rysunek 2
BUD.02Pytanie 176
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie
Element przedstawiony na rysunku to
A. kotew.
B. bolec.
C. klamra.
D. sworzeń.
BUD.02Pytanie 177
Wykonywanie robót ciesielskich
Kategorie: Deskowania i szalunki Materiały i sortyment drewna Kosztorysowanie i obliczenia
Ile m³ brutto tarcicy o grubości 25 mm potrzeba do wykonania deskowania stropu żelbetowego płytowego o wymiarach 4,0×6,0 m, w przypadku gdy straty wyniosą 10%?
A. 0,60 m³
B. 0,66 m³
C. 0,54 m³
D. 0,85 m³
BUD.02Pytanie 178
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Deskowania i szalunki
Montaż elementów deskowania słupa o przekroju prostokątnym należy rozpocząć od ustawienia
A. ramki stabilizacyjnej.
B. tarczy bocznej.
C. jarzma.
D. tarczy dennej.
BUD.02Pytanie 179
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna
Element z tarcicy iglastej o wymiarach 50 mm × 100 mm zaliczany jest do
A. desek.
B. krawędziaków.
C. belek.
D. bali.
BUD.02Pytanie 180
Wykonywanie robót ciesielskich
Kategorie: Deskowania i szalunki Bezpieczeństwo i organizacja pracy
Transport tarcicy przeznaczonej na deskowanie płyty żelbetowej na drugą kondygnację budynku nie może odbywać się za pomocą
A. schodni.
B. schodów.
C. pochylni.
D. windy.
BUD.02Pytanie 181
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Bezpieczeństwo i organizacja pracy
W celu wymiany desek ślepego pułapu drewnianego stropu należy zdemontować
A. podsufitkę i laty.
B. podsufitkę i polepę.
C. podłogę i podsufitkę.
D. podłogę i polepę.
BUD.02Pytanie 182
Wykonywanie robót ciesielskich
Kategorie: Deskowania i szalunki Kosztorysowanie i obliczenia
Według instrukcji montażu deskowania rozstaw jarzm dla słupa o przekroju 300 × 300 mm wynosi 500 mm. Ile jarzm należy zamontować do deskowania słupa o wysokości 3,0 m, przy jednoczesnym zastosowaniu ramki stabilizującej?
A. 6 szt.
B. 3 szt.
C. 7 szt.
D. 5 szt.
BUD.02Pytanie 183
Wykonywanie robót ciesielskich
Kategorie: Izolacje i impregnacje Kosztorysowanie i obliczenia
Jaką ilość środka grzybobójczego należy zakupić zgodnie z instrukcją producenta, aby zaimpregnować z obu stron drewniane ogrodzenie o łącznej powierzchni 100 m²?
| Instrukcja producenta |
|---|
| Środek grzybobójczy jest silikonowym preparatem z dodatkiem nowoczesnego środka grzybobójczego. Można nim impregnować elementy drewniane przeznaczone na zewnątrz i wewnątrz budynku. Zaimpregnowana preparatem powierzchnia nie nadaje się do lakierowania i bejcowania. Wydajność impregnatu wynosi 10 m² z 1 kg. |
A. 15 kg
B. 25 kg
C. 20 kg
D. 10 kg
BUD.02Pytanie 184
Wykonywanie robót ciesielskich
Kategorie: Deskowania i szalunki Bezpieczeństwo i organizacja pracy
Które elementy deskowania słupa należy zdemontować jako pierwsze?
A. Wkładki.
B. Nakładki.
C. Jarzma.
D. Tarcze.
BUD.02Pytanie 185
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Bezpieczeństwo i organizacja pracy
Podczas remontu ściany drewnianej roboty będą wykonywane z drabiny. Maksymalnie do jakiej wysokości, zgodnie z rozporządzeniem Ministra Infrastruktury, można w czasie tych prac podawać ręcznie w pionie długie deski, aby nie stworzyć zagrożenia dla życia i zdrowia pracowników?
Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) – fragment § 193. Ręczne podawanie w pionie długich przedmiotów, a w szczególności desek lub bali, jest dozwolone wyłącznie do wysokości 3 m. § 194. Roboty ciesielskie z drabin można wykonywać wyłącznie do wysokości 3 m. § 195.1. W czasie montażu oraz demontażu rusztowań należy zapewnić środki zabezpieczające przed możliwością zawalenia się konstrukcji usztywniających i rozpierających. 2. O kolejności montażu i demontażu poszczególnych elementów decydują osoby, o których mowa w § 5. 3. Roboty ciesielskie montażowe wykonuje zespół liczący co najmniej 2 osoby. |
A. 5 m
B. 2 m
C. 6 m
D. 3 m
BUD.02Pytanie 186
Wykonywanie robót ciesielskich
Kategorie: Połączenia ciesielskie Obróbka i narzędzia
Do wybrania gniazda w złączu ciesielskim należy użyć
A. wyrówniarki.
B. strugarki.
C. pilarki.
D. czopiarki.
BUD.02Pytanie 187
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna
Na rysunku przedstawiono tworzywo drzewne potocznie nazywane
A. płytą stolarską.
B. sklejką.
C. klejonką.
D. płytą OSB.
BUD.02Pytanie 188
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Deskowania i szalunki
Deska przybita pośrodku górnych krawędzi zastawek przedstawionych na rysunku deskowania schodów o konstrukcji policzkowej ma zapobiec
A. przesuwaniu się stemplowania.
B. wylewaniu się mieszanki betonowej.
C. wyginaniu się zastawek.
D. wysuwaniu się prętów zbrojeniowych.
BUD.02Pytanie 189
Wykonywanie robót ciesielskich
Kategorie: Deskowania i szalunki Kosztorysowanie i obliczenia
Dopuszczalne odchylenie rozstawu tarcz deskowania w świetle, od wymiaru określonego w projekcie, dla deskowania ściany żelbetowej wynosi +5 mm, -2 mm. Który z podanych wymiarów rozstawu spełnia to wymaganie, jeśli grubość ściany zgodnie z projektem powinna wynosić 30 cm?
A. 29,5 cm
B. 30,7 cm
C. 30,5 cm
D. 29,7 cm
BUD.02Pytanie 190
Wykonywanie robót ciesielskich
Kategorie: Obróbka i narzędzia
Który z przedstawionych przyrządów należy zastosować do trasowania okręgów?
Przyrząd 2
Przyrząd 1
Przyrząd 3
Przyrząd 4
BUD.02Pytanie 191
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Deskowania i szalunki Bezpieczeństwo i organizacja pracy
W jakiej kolejności należy rozbierać strop przedstawiony na rysunku?
A. Podsufitka, podłoga, ślepy pułap, polepa.
B. Podłoga, polepa, ślepy pułap, podsufitka.
C. Podłoga, podsufitka, ślepy pułap, polepa.
D. Podsufitka, ślepy pułap, polepa, podłoga.
BUD.02Pytanie 192
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna Kosztorysowanie i obliczenia
Na podstawie zestawienia drewna, określ liczbę drewna konstrukcyjnego o przekroju 200×200 mm, potrzebnego do wykonania więźby.
A. P1 – 2 sztuki, K1 – 28 sztuk.
B. P1 – 2 sztuki, S1 – 8 sztuk.
C. Bs1 – 4 sztuki, Me2 – 12 sztuk.
D. Me1 – 4 sztuki, Me2 – 12 sztuk.
BUD.02Pytanie 193
Wykonywanie robót ciesielskich
Kategorie: Deskowania i szalunki Materiały i sortyment drewna Kosztorysowanie i obliczenia
Na podstawie danych zawartych w tabeli oblicz wielkość zużycia drewna na 200 m² ścian form elementów betonowych.
| Norma zużycia materiałów na 1 m² ściany formy z desek | ||
|---|---|---|
| Rodzaj materiału | J.m. | Norma zużycia |
| Deski iglaste strugane jednostronnie profilowane nasycone, o grubości 25 mm | m³ | 0,031 |
| Gwoździe budowlane okrągłe | kg | 0,15 |
A. 3,100 m³
B. 0,062 m³
C. 0,181 m³
D. 6,200 m³
BUD.02Pytanie 194
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Obróbka i narzędzia Izolacje i impregnacje
Podczas kontroli stanu technicznego budynku stwierdzono, że na końcu jednej z belek uszkodzona jest izolacja. Które prace należy wykonać w tej sytuacji?
A. Zestrugać belkę i podeprzeć w środku rozpiętości.
B. Rozkuć gniazdo i powlec belkę środkiem grzybobójczym.
C. Zestrugać belkę i wykonać nową izolację.
D. Rozkuć gniazdo i wykonać nową izolację belki.
BUD.02Pytanie 195
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Materiały i sortyment drewna
Określ, na podstawie tabeli, do której grupy sortymentu tarcicy należy element o wymiarach przekroju poprzecznego 14 × 14 cm, przeznaczony na wymianę murłaty.
A. Krawędziaki.
B. Deski.
C. Łaty.
D. Bale.
BUD.02Pytanie 196
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie Bezpieczeństwo i organizacja pracy
Na rysunku przedstawiono oparcie belki na ścianie nośnej zewnętrznej budynku. Jaka odległość powinna być zachowana między górną, czołową i bocznymi powierzchniami belki a murem, oznaczona na rysunku literą a?
A. 4÷5 cm
B. 8÷9 cm
C. 2÷3 cm
D. 6÷7 cm
BUD.02Pytanie 197
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie Materiały i sortyment drewna
Na rysunku przedstawiono wadliwie wykonaną zewnętrzną okładzinę ściany o konstrukcji szkieletowej. Jaki błąd, będący przyczyną pękania desek, popełnił wykonawca?
A. Deski zamocował na obu krawędziach.
B. Listwy zamocował zbyt krótkimi gwoździami.
C. Zastosował zbyt wąskie listwy.
D. Zastosował za szerokie deski.
BUD.02Pytanie 198
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Połączenia ciesielskie
Na rysunku przedstawiono sposób
A. podparcia krokwi zastrzałami.
B. wzmocnienia połączenia jętki z krokwią.
C. podparcia krokwi nakładkami.
D. wzmocnienia krokwi w węźle podporowym.
BUD.02Pytanie 199
Wykonywanie robót ciesielskich
Kategorie: Materiały i sortyment drewna Izolacje i impregnacje
Jednym z celów stosowania impregnacji drewna konstrukcyjnego jest
A. otrzymanie jednolitego koloru.
B. szybsze suszenie.
C. zabezpieczenie ogniochronne.
D. zwiększenie wytrzymałości.
BUD.02Pytanie 200
Wykonywanie robót ciesielskich
Kategorie: Konstrukcje drewniane Bezpieczeństwo i organizacja pracy
Na podstawie rysunku określ, które elementy dachu należy zdemontować w celu wymiany krokwi.
A. Pokrycie dachu, rynnę, deski.
B. Płatwie, rynnę, deski.
C. Pokrycie dachu, płatwie, deski.
D. Płatwie, rynnę, pokrycie dachu.
