| Tabela. Minimalne wartości wskaźnika zagęszczenia Is dla podłoża nasypów do głębokości 0,5 m od powierzchni terenu | |||
|---|---|---|---|
| Nasypy o wysokości | Minimalna wartość Is dla: | ||
| autostrad i dróg ekspresowych | innych dróg | ||
| kategoria ruchu KR3–KR6 | kategoria ruchu KR1–KR2 | ||
| do 2 m | 1,00 | 0,97 | 0,95 |
| ponad 2 | 0,97 | 0,97 | 0,95 |
| Zalecany dobór środków transportu do wielkości naczyń (łyżek) koparek i ładowarek | |
|---|---|
| Pojemność naczynia roboczego Q [m3] | Ładowność środka transportowego qt [t] |
| 0,15÷0,50 | 4,0÷6,0 |
| 0,6 | 6,0÷11,0 |
| 1,0÷1,4 | 7,0÷20,0 |
| 2,5÷3,0 | 15,0÷27,0 |
| 5,0 | 15,0÷27,0 |
| Częstotliwość oraz zakres badań i pomiarów wykonanej nawierzchni z mieszanki SMA | ||
|---|---|---|
| Lp. | Wyszczególnienie badań | Minimalna częstotliwość badań i pomiarów |
| 1 | Szerokość warstwy | 2 razy na odcinku drogi o długości 1 km |
| 2 | Równość podłużna warstwy | każdy pas ruchu planografem lub łatą co 10 m |
| 3 | Równość poprzeczna warstwy | nie rzadziej niż co 5 m |
| 4 | Spadki poprzeczne warstwy | 10 razy na odcinku drogi o długości 1 km |
| 5 | Rzędne wysokościowe warstwy | pomiar rzędnych niwelacji podłużnej i poprzecznej oraz usytuowania osi według dokumentacji budowy |
| 6 | Ukształtowanie osi w planie | |
| 7 | Grubość warstwy | 2 próbki z każdego pasa o powierzchni do 3000 m² |

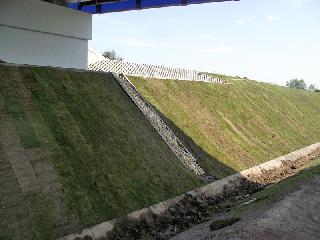

| Dopuszczalne nachylenia dna Id rowu odwadniającego | |
|---|---|
| Z umocnieniem skarp i dna | |
| Darniną na płask | Id ≤ 0,03 |
| Faszyną | Id ≤ 0,04 |
| Brukiem układanym na sucho | Id ≤ 0,06 |
| Prefabrykatami betonowymi, np. kratkami wielootworowymi | Id ≤ 0,10 |
| Brukiem ze spoinami wypełnianymi zaprawą cementową | Id ≤ 0,15 |
| Poziom stanu | Klasa techniczna | Opis |
|---|---|---|
| POZIOM POŻĄDANY | klasa A - stan dobry | Nawierzchnie nowe lub przebudowane. |
| klasa B - stan zadowalający | Nawierzchnie nowe, odnowione, dopuszczalne występowanie sporadycznych uszkodzeń, nawierzchnie nie wymagające zabiegów. | |
| POZIOM OSTRZEGAWCZY | klasa C – stan niezadowalający - planowe wykonywanie zabiegów | Nawierzchnie z uszkodzeniami wymagające zaplanowania zabiegów naprawczych. |
| POZIOM KRYTYCZNY | klasa D - stan zły - natychmiastowe interwencje | Nawierzchnie z uszkodzeniami wymagające niezwłocznych zabiegów naprawczych. |
| Grupy nośności podłoża gruntowego nawierzchni w zależności od wysadzinowości gruntu i warunków wodnych | |||||
|---|---|---|---|---|---|
| Lp. | Rodzaj gruntu podłoża nawierzchni | Grupa nośności podłoża gruntowego nawierzchni, gdy warunki wodne są: | |||
| dobre | przeciętne | złe | |||
| 1 | 2 | 3 | 4 | 5 | |
| 1 | Grunty niewysadzinowe | G1 | G2 | G1 | |
| 2 | Grunty wątpliwe | G2 | G2 | G3 | |
| 3 | Grunty mało wysadzinowe | G3 | G4 | G4 | |
| 4 | Grunty bardzo wysadzinowe | G4 | G4 | G4 | |
