Wykonywanie robót związanych …
Zadaniem presostatu różnicowego jest ochrona przed
A. przeciążeniem sprężarki.
B. zalaniem parownika.
C. przepełnieniem zbiornika.
D. przegrzaniem skraplacza.
Filtrowanie pytań
Eksploatacja i organizacja ro…
Na podstawie zamieszczonych w tabeli wyników pomiarów parametrów pracy pompy ciepła określ, w którym dniu parametry pracy pompy ciepła były zgodne z wartościami normatywnymi?
| warunki pracy pompy ciepła wartości normatywne | 01.02.2020 godz.12.00 | 01.03.2020 godz.24.00 | 01.05.2020 Godz.6.00 | 01.10.2020 Godz.20.00 |
|---|---|---|---|---|
| Zasobnik ciepłej wody użytkowej +55°C (± 10°C) | 45 | 65 | 65 | 52 |
| Zasobnik ogrzewania podłogowego +35°C (± 5°C) | 45 | 40 | 30 | 36 |
| Zasobnik grzejników centralnego ogrzewania +55°C (± 2°C) | 45 | 50 | 45 | 56 |
A. 01.03.2020
B. 01.05.2020
C. 01.02.2020
D. 01.10.2020
Wykonywanie robót związanych …
Którym symbolem oznaczony jest na schemacie tablicy zasilająco-rozdzielczej wyłącznik różnicowo-prądowy?
A. S1
B. PC
C. RP
D. SZ
Wykonywanie robót związanych …
Inhibitorami nazywa się substancje dodawane do chłodziw w celu
A. obniżenia temperatury parowania.
B. zmiany temperatury skraplania.
C. ochrony przed przegrzaniem.
D. ochrony przed korozją.
ELE.03 Pytanie 5
Wykonywanie robót związanych …
Na której ilustracji przedstawiono centralę z krzyżowym wymiennikiem ciepła?
A. Na ilustracji 3.
B. Na ilustracji 1.
C. Na ilustracji 2.
D. Na ilustracji 4.
Wykonywanie robót związanych …
Dokładne osuszenie instalacji chłodniczej po naprawie należy przeprowadzić przez
A. odessanie czynnika sprężarką chłodniczą.
B. wykonanie próżni za pomocą pompy próżniowej.
C. przedmuchanie instalacji suchym dwutlenkiem węgla.
D. przedmuchanie suchym azotem.
Wykonywanie robót związanych …
Na którym rysunku przedstawiono połączenie w gwiazdę trójfazowego, klatkowego silnika elektrycznego?
A. Rysunek 1
B. Rysunek 3
C. Rysunek 4
D. Rysunek 2
Wykonywanie robót związanych …
Pomiary ciśnienia parowania wykonuje się
A. między skraplaczem a termostatycznym zaworem rozprężnym.
B. po stronie wysokiego ciśnienia układu chłodniczego.
C. po stronie niskiego ciśnienia układu chłodniczego.
D. między sprężarką a skraplaczem chłodzonym powietrzem.
Wykonywanie robót związanych …
W którym wierszu tabeli został prawidłowo wybrany (symbolem X) sprzęt do opróżnienia instalacji chłodniczej z czynnika chłodniczego?
A. IV.
B. III.
C. I.
D. II.
Wykonywanie robót związanych …

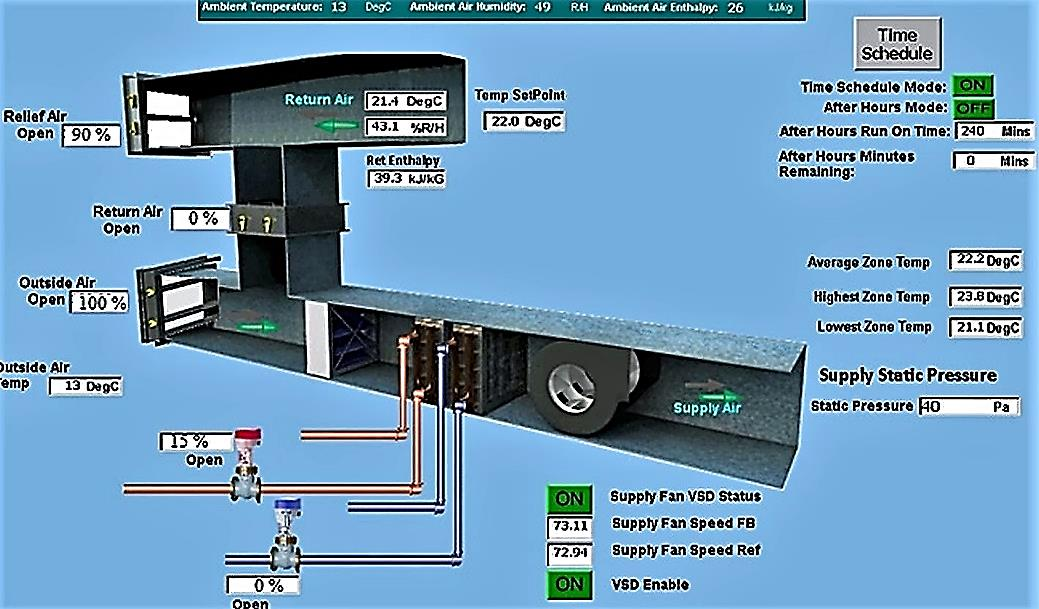

Zgodnie z przedstawioną ilustracją otwarcie przepustnicy powietrza recyrkulacyjnego wynosi
A. 100 %
B. 15 %
C. 0 %
D. 90 %
Wykonywanie robót związanych …
Ile powinno wynosić wskazanie wagi nieposiadającej funkcji dynamicznego tarowania po napełnieniu instalacji czynnikiem chłodniczym w ilości 7,4 kg, jeżeli do napełniania użyto butli, która przed napełnieniem ważyła brutto 15,3 kg, a tara butli wynosi 2,3 kg ?
A. 7,9 kg
B. 5,6 kg
C. 15,3 kg
D. 7,4 kg
Wykonywanie robót związanych …
Izolacje termiczne instalacji chłodniczych narażone na wykraplanie wilgoci powinny być wykonane
A. po wykonaniu próby szczelności, lecz przed wykonaniem powłoki parochronnej.
B. przed wykonaniem próby szczelności, ale po wykonaniu powłoki parochronnej.
C. po wykonaniu próby szczelności oraz po wykonaniu powłoki parochronnej.
D. przed wykonaniem próby szczelności i przed wykonaniem powłoki parochronnej.
Wykonywanie robót związanych …
Wskaż właściwą kolejność otwierania i zamykania zaworów w celu opróżnienia zbiornika oleju pod odolejaczem w urządzeniu chłodniczym amoniakalnym przedstawionym na rysunku.
A. Otworzyć zawory 1 i 2, zamknąć zawory 3 i 4
B. Zamknąć zawory 1 i 2, otworzyć zawory 3 i 4
C. Otworzyć zawory 2 i 3, zamknąć zawory 1 i 4
D. Zamknąć zawory 2 i 3, otworzyć zawory 1 i 4
Wykonywanie robót związanych …
Czym należy wypełnić swobodną przestrzeń między sondą gruntowej pompy ciepła a ścianami odwiertu?
A. Granulowanym żużlem paleniskowym.
B. Zaprawą cementowo-wapienną.
C. Mieszaniną żwirowo-gipsowo-wapienną.
D. Rozdrobnionym materiałem wypłukanym z odwiertu.
Wykonywanie robót związanych …
Element oznaczony na schemacie cyfrą 3 to
A. wymiennik ciepła.
B. zbiornik cyrkulacji w obiegu wody użytkowej.
C. rekuperator powietrza.
D. zasobnik wody dolnego źródła ciepła.
Wykonywanie robót związanych …
Na zamieszczonym rysunku centrali klimatyzacyjnej element służący do odzysku ciepła oznaczono cyfrą
A. 2
B. 6
C. 7
D. 1
Wykonywanie robót związanych …
Ile wynoszą ciśnienie i temperatura zakończenia sprężania na przedstawionym obiegu agregatu chłodniczego?
A. 1,0 MPa, +30°C
B. 0,2 MPa, −30°C
C. 1,0 MPa, +8°C
D. 0,2 MPa, −37°C
Eksploatacja i organizacja ro…
Na podstawie cennika oblicz łączny koszt usługi sprzedaży, montażu i uruchomienia agregatu chłodniczego typu split, jeżeli wykonano 8 m rurociągu łączącego jednostki, 2 m instalacji odprowadzania skroplin i 12 m instalacji elektrycznej. Uwzględnij 23% podatek VAT.
| Lp. | Wyszczególnienie | Jednostka miary | Cena jedn. netto [zł] |
|---|---|---|---|
| 1. | agregat chłodniczy | szt. | 2100,00 |
| 2. | montaż jednostki zewnętrznej | szt. | 90,00 |
| 3. | montaż jednostki wewnętrznej | szt. | 90,00 |
| 4. | poprowadzenie rurociągów łączących jednostki | m.b. | 80,00 |
| 5. | instalacja instalacji odprowadzenia skroplin | m.b. | 30,00 |
| 6. | instalacja elektryczna | m.b. | 40,00 |
| 7. | uruchomienie urządzenia | szt. | 100,00 |
A. 1795,80 zł
B. 3560,00 zł
C. 4378,80 zł
D. 1460,00 zł
Wykonywanie robót związanych …
Ile wynosi temperatura i wilgotność względna powietrza w punkcie oznaczonym na wykresie Moliera cyfrą 1?
A. Temp. 21°C, wilgotność 40%
B. Temp. -5°C, wilgotność 90%
C. Temp. 40°C, wilgotność 20%
D. Temp. 0°C, wilgotność 60%
Wykonywanie robót związanych …
Ladę chłodniczą przedstawiono na rysunku
A. Rysunek 1
B. Rysunek 3
C. Rysunek 2
D. Rysunek 4
Wykonywanie robót związanych …
Podczas montażu instalacji klimatyzacyjnych przedstawione na rysunku narzędzie stosuje się do
A. klejenia na gorąco kanałów wentylacyjnych wykonanych z PCV.
B. zaciskania ramek kanałów wentylacyjnych wykonanych z blachy stalowej
C. zakładania uszczelek gumowych w łącznikach stalowych kanałów wentylacyjnych.
D. rozpęczania kanałów wentylacyjnych wykonanych z PCV.
Wykonywanie robót związanych …
Którą czynność związaną z wymianą uszkodzonej sprężarki w klimatyzatorze typu Split należy wykonać jako pierwszą?
A. Zamknięcie zaworów czynnika chłodniczego w agregacie.
B. Rozłączenie przewodów czynnika chłodniczego.
C. Osuszenie instalacji.
D. Próbę szczelności.
ELE.03 Pytanie 23
Wykonywanie robót związanych …
Jak należy ustawić wentylator W, grzałkę G oraz zawory elektromagnetyczne Z1 i Z2, aby w przedstawionym na schemacie urządzeniu chłodniczym mroźni, przeprowadzić proces odtajania parownika gorącymi parami czynnika.
A. W – włączony, G – włączona, Z1 – zamknięty, Z2 – otwarty.
B. W – włączony, G – wyłączona, Z1 – otwarty, Z2 – zamknięty.
C. W – wyłączony, G – włączona, Z1 – otwarty, Z2 – zamknięty.
D. W – wyłączony, G – włączona, Z1 – zamknięty, Z2 – otwarty.
Wykonywanie robót związanych …
W przedstawionym na rysunku termostatycznym zaworze wodnym czujnik temperatury montuje się na
A. dopływie czynnika do sprężarki.
B. dopływie wody do dochładzacza.
C. wypływie czynnika ze sprężarki.
D. wypływie wody ze skraplacza.
Wykonywanie robót związanych …
Który z opisanych w tabeli klimatyzatorów typu Split ma funkcję grzania i chłodzenia?
| Klimatyzator | Elementy jednostki wewnętrznej | Elementy jednostki zewnętrznej |
|---|---|---|
| I. | wymiennik ciepła, wentylator | wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór czterodrogowy |
| II. | wymiennik ciepła, wentylator | wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór trójdrogowy |
| III. | wymiennik ciepła, wentylator, element rozprężny | sprężarka, wymiennik ciepła, wentylator |
| IV. | wymiennik ciepła, wentylator, element rozprężny, zawór trójdrogowy | sprężarka, wymiennik ciepła, wentylator |
A. II.
B. III.
C. I.
D. IV.
Wykonywanie robót związanych …
Przedstawione na rysunku urządzenie chłodnicze stosuje się w zamrażaniu
A. kontaktowym.
B. immersyjnym.
C. komorowym.
D. fluidyzacyjnym.
Wykonywanie robót związanych …
Co zawiera przedstawiony na rysunku pojemnik?
A. Olej do sprężarki chłodniczej instalacji zawierającej czynniki chłodnicze r134a, R507A, R404A, R407C.
B. Czynnik chłodniczy do instalacji zawierającej inne czynniki chłodnicze niż r134a, R507A, R404A, R407C.
C. Czynnik chłodniczy do instalacji zawierającej czynniki chłodnicze r134a, R507A, R404A, R407C.
D. Olej do chłodniczej instalacji absorpcyjnej zawierającej czynniki chłodnicze r134a, R507A, R404A, R407C.
ELE.04 Pytanie 28
Eksploatacja i organizacja ro…
Ile wynosi koszt 1 godziny pracy klimatyzatora o mocy 4 kW i współczynniku EER = 4 schładzającego pomieszczenie o powierzchni 25 m², jeżeli jednostkowy koszt energii elektrycznej wynosi 0,6 zł/kWh, a klimatyzator pracuje przez cały czas z nominalną wydajnością?
A. 0,40 zł
B. 0,80 zł
C. 0,60 zł
D. 1,00 zł
Wykonywanie robót związanych …
Na której ilustracji przedstawiono filtr powietrza stosowany w urządzeniach klimatyzacyjnych o budowie kieszeniowej?
A. Na ilustracji 1.
B. Na ilustracji 3.
C. Na ilustracji 4.
D. Na ilustracji 2.
Wykonywanie robót związanych …
Przed przystąpieniem do montażu klimatyzatora typu Split należy w pierwszej kolejności
A. podłączyć zasilanie elektryczne do jednostki zewnętrznej i wewnętrznej.
B. wybrać miejsce zamontowania jednostki zewnętrznej i wewnętrznej.
C. zamontować stelaż pod jednostkę zewnętrzną i wewnętrzną.
D. zdjąć zaślepki z rur jednostki zewnętrznej i wewnętrznej.
Wykonywanie robót związanych …

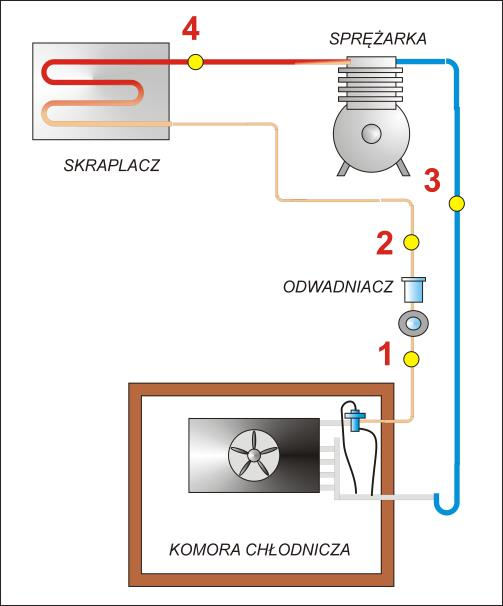

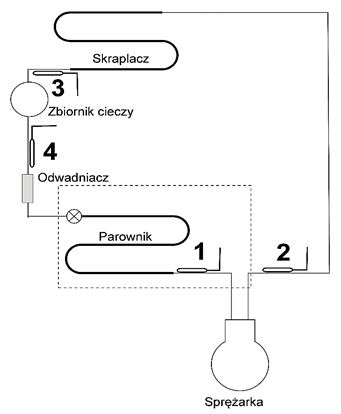

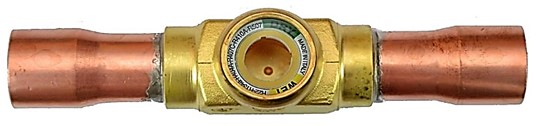

Miejsce montowania wziernika w urządzeniu chłodniczym oznaczono na schemacie cyfrą
A. 2
B. 1
C. 4
D. 3
Wykonywanie robót związanych …
Która kolejność czynności wykonywanych przed czyszczeniem filtra klimatyzatora jest prawidłowa?
A. Odchylić pokrywę zabezpieczającą filtr, odłączyć bezpiecznik zasilania, wyłączyć pilotem klimatyzator, wyjąć filtr zgodnie z instrukcją obsługi.
B. Odłączyć bezpiecznik zasilania, wyłączyć pilotem klimatyzator, odchylić pokrywę zabezpieczającą filtr, wyjąć filtr zgodnie z instrukcją obsługi.
C. Odchylić pokrywę zabezpieczającą filtr, wyłączyć pilotem klimatyzator, odłączyć bezpiecznik zasilania, wyjąć filtr zgodnie z instrukcją obsługi.
D. Wyłączyć pilotem klimatyzator, odłączyć bezpiecznik zasilania, odchylić pokrywę zabezpieczającą filtr, wyjąć filtr zgodnie z instrukcją obsługi.
Wykonywanie robót związanych …
Przedstawiony na rysunku bezprzewodowy rejestrator wyświetla informacje o
A. temperaturze i wilgotności względnej.
B. temperaturze i wilgotności bezwzględnej.
C. prędkości i temperaturze.
D. ciśnieniu i wilgotności.
Wykonywanie robót związanych …
Przyrząd pomiarowy przedstawiony na rysunku to
A. rotametr.
B. termometr.
C. areometr.
D. anemometr.
Wykonywanie robót związanych …
Na którym rysunku przedstawiono zawór zwrotny?
A. Rysunek 1
B. Rysunek 3
C. Rysunek 4
D. Rysunek 2
Wykonywanie robót związanych …
W sprężarkowym układzie chłodniczym ciepło oddawane przez produkty zgromadzone w komorze chłodniczej pochłaniane jest przez
A. mieszaninę wody i amoniaku przepływającą przez skraplacz.
B. czynnik chłodniczy przepływający przez parownik.
C. wodę schładzającą parownik.
D. powietrze schładzające skraplacz.
Wykonywanie robót związanych …
Zawór pływakowy niskiego ciśnienia utrzymuje w parowniku płaszczowo-rurowym
A. stałą temperaturę skraplania.
B. stały strumień masy czynnika.
C. stałą temperaturę parowania.
D. stały poziom cieczy.
Wykonywanie robót związanych …
Którym przewodem należy wykonać połączenie pomiędzy przetwornikiem częstotliwości a silnikiem elektrycznym?
A. Koncentrycznym.
B. Światłowodowym.
C. Ekranowanym.
D. Jednożyłowym.
Wykonywanie robót związanych …
Na rysunku przedstawiono schemat podłączenia elementów instalacji chłodniczej do zacisków elektrycznych. Do których zacisków należy podłączyć układ napędu silnika sprężarki?
A. 11 i 12
B. 16 i 17
C. 12 i 13
D. 14 i 15
Wykonywanie robót związanych …
Na ilustracji przedstawiono zawory
A. automatyczne rozprężne.
B. serwisowe: gazowy i cieczowy.
C. termostatyczne rozprężne.
D. bezpieczeństwa: gazowy i cieczowy.
