Wykonywanie robót związanych …
Zgodnie z przedstawioną ilustracją otwarcie przepustnicy powietrza recyrkulacyjnego wynosi
A. 15 %
B. 100 %
C. 90 %
D. 0 %
Filtrowanie pytań
ELE.03 Pytanie 2
Wykonywanie robót związanych …
Przedstawiony na rysunku układ VAV reguluje
A. temperaturę.
B. ciśnienie.
C. natężenie przepływu.
D. wilgotność względną.
Wykonywanie robót związanych …
Na schemacie przedstawiono zasadę funkcjonowania
A. klimatyzatora przypodłogowego.
B. zasobnika ciepłej wody.
C. centrali klimatyzacyjnej.
D. powietrznej pompa ciepła.
ELE.03 Pytanie 4
Wykonywanie robót związanych …
Na której ilustracji umieszczono przyrząd stosowany do kontroli spadku ciśnienia na filtrze?
A. Na ilustracji 2.
B. Na ilustracji 1.
C. Na ilustracji 4.
D. Na ilustracji 3.
Wykonywanie robót związanych …
Moduł instalacji klimatyzacyjnej przedstawiony na ilustracji przeznaczony jest do
A. osuszania powietrza.
B. nawilżania parowego powietrza.
C. jonizacji powietrza.
D. dezynfekcji powietrza.
Wykonywanie robót związanych …
Przed przystąpieniem do montażu klimatyzatora typu Split należy w pierwszej kolejności
A. wybrać miejsce zamontowania jednostki zewnętrznej i wewnętrznej.
B. zdjąć zaślepki z rur jednostki zewnętrznej i wewnętrznej.
C. podłączyć zasilanie elektryczne do jednostki zewnętrznej i wewnętrznej.
D. zamontować stelaż pod jednostkę zewnętrzną i wewnętrzną.
ELE.03 Pytanie 7
Wykonywanie robót związanych …
Przedstawiony na rysunku element sterujący klimatyzatora służy do regulacji
A. temperatury powietrza.
B. wilgotności względnej powietrza.
C. ciśnienia powietrza.
D. wilgotności bezwzględnej powietrza.
Wykonywanie robót związanych …
Przewody instalacji wentylacyjnej i klimatyzacyjnej prowadzące z pomieszczenia zagrożonego wybuchem nie mogą być
A. wyposażone w amoniakalne chłodnice powietrza.
B. połączone z innymi przewodami wentylacyjnymi.
C. wyprowadzone na zewnątrz obiektu.
D. wyposażone w czujniki dwutlenku węgla.
Wykonywanie robót związanych …
Podczas czyszczenia odcinka kanału wentylacyjnego, pozostałe nieczyszczone kanały należy zabezpieczyć
A. wytwarzając nadciśnienie w kanałach niepodlegających czyszczeniu.
B. filtrami klasy HP montowanymi na łącznikach rurociągów.
C. demontując ich połączenia z odcinkiem czyszczonym.
D. balonami ograniczającymi czyszczony odcinek kanału.
Wykonywanie robót związanych …
Ile wynosi temperatura i wilgotność względna powietrza w punkcie oznaczonym na wykresie Moliera cyfrą 1?
A. Temp. 40°C, wilgotność 20%
B. Temp. -5°C, wilgotność 90%
C. Temp. 21°C, wilgotność 40%
D. Temp. 0°C, wilgotność 60%
Wykonywanie robót związanych …
Który z opisanych w tabeli klimatyzatorów typu Split ma funkcję grzania i chłodzenia?
| Klimatyzator | Elementy jednostki wewnętrznej | Elementy jednostki zewnętrznej |
|---|---|---|
| I. | wymiennik ciepła, wentylator | wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór czterodrogowy |
| II. | wymiennik ciepła, wentylator | wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór trójdrogowy |
| III. | wymiennik ciepła, wentylator, element rozprężny | sprężarka, wymiennik ciepła, wentylator |
| IV. | wymiennik ciepła, wentylator, element rozprężny, zawór trójdrogowy | sprężarka, wymiennik ciepła, wentylator |
A. I.
B. II.
C. III.
D. IV.
Wykonywanie robót związanych …
Na podstawie schematu instalacji wykonanego podczas obmiaru określ, w której kolumnie tabeli podano właściwą liczbę wybranych elementów użytych podczas montażu instalacji klimatyzacyjnej.
| Rodzaj elementu | Liczba [szt.] | |||
|---|---|---|---|---|
| A. | B. | C. | D. | |
| Jednostka zewnętrzna | 2 | 1 | 1 | 2 |
| Jednostka wewnętrzna | 4 | 5 | 4 | 5 |
| Trójnik 19,05/15,88x2 | 1 | - | 2 | - |
| Trójnik 28,58/15,88x2 | - | 2 | - | 1 |
A. Kolumna B
B. Kolumna C
C. Kolumna A
D. Kolumna D
Wykonywanie robót związanych …
Podczas montażu instalacji klimatyzacyjnych przedstawione na rysunku narzędzie stosuje się do
A. rozpęczania kanałów wentylacyjnych wykonanych z PCV.
B. zaciskania ramek kanałów wentylacyjnych wykonanych z blachy stalowej
C. klejenia na gorąco kanałów wentylacyjnych wykonanych z PCV.
D. zakładania uszczelek gumowych w łącznikach stalowych kanałów wentylacyjnych.
ELE.03 Pytanie 14
Wykonywanie robót związanych …
Którą cyfrą oznaczona jest na wykresie przemiana nawilżania parowego powietrza?
A. 1
B. 4
C. 3
D. 2
Wykonywanie robót związanych …
Która kolejność czynności wykonywanych przed czyszczeniem filtra klimatyzatora jest prawidłowa?
A. Odchylić pokrywę zabezpieczającą filtr, wyłączyć pilotem klimatyzator, odłączyć bezpiecznik zasilania, wyjąć filtr zgodnie z instrukcją obsługi.
B. Wyłączyć pilotem klimatyzator, odłączyć bezpiecznik zasilania, odchylić pokrywę zabezpieczającą filtr, wyjąć filtr zgodnie z instrukcją obsługi.
C. Odchylić pokrywę zabezpieczającą filtr, odłączyć bezpiecznik zasilania, wyłączyć pilotem klimatyzator, wyjąć filtr zgodnie z instrukcją obsługi.
D. Odłączyć bezpiecznik zasilania, wyłączyć pilotem klimatyzator, odchylić pokrywę zabezpieczającą filtr, wyjąć filtr zgodnie z instrukcją obsługi.
Wykonywanie robót związanych …
Ile wynosi temperatura i wilgotność względna powietrza w punkcie oznaczonym na wykresie Moliera cyfrą 1?
A. Temp. 40°C, wilgotność 20%
B. Temp. 21°C, wilgotność 40%
C. Temp. 0°C, wilgotność 60%
D. Temp. –5°C, wilgotność 90%
Wykonywanie robót związanych …
Określ natężenie wypływu powietrza z anemostatu o przekroju 10×10 cm, jeżeli prędkość powietrza zmierzona anemometrem skrzydełkowym wynosi 2 m/s.
A. 72 m³/h
B. 36 m³/h
C. 94 m³/h
D. 20 m³/h
Wykonywanie robót związanych …
Przedstawione na ilustracji elementy stosowane są podczas wykonywania
A. zewnętrznej izolacji termicznej przewodów wentylacyjnych.
B. prac zabezpieczających zamocowanie filtrów powietrza.
C. wewnętrznej izolacji termicznej przewodów wentylacyjnych.
D. prac zabezpieczających zamocowanie przewodów elektrycznych.
Wykonywanie robót związanych …
Który z wymienionych zestawów czynności należy wykonać podczas czyszczenia i dezynfekcji jednostki wewnętrznej klimatyzatora?
A. Wymyć filtr siatkowy w ciepłej wodzie ze środkami pieniącymi, parownik i wentylator spryskać środkiem dezynfekującym w aerozolu, następnie przedmuchać sprężonym powietrzem, wymienić rurkę odprowadzającą skropliny.
B. Wyjąć i wyczyścić filtr siatkowy, parownik i wentylator spłukać preparatem chemicznym od góry po tackę ociekową, następnie całość opłukać ciepłą wodą, osuszyć i spryskać środkiem grzybobójczym.
C. Odłączyć przewody elektryczne i rurki czynnika chłodniczego, całą jednostkę wewnętrzną zdjąć z uchwytów i umyć w wannience ciepłą wodą z mydłem, osuszyć w strudze ciepłego powietrza, podłączyć rurki czynnika chłodniczego.
D. Wymienić filtr siatkowy na nowy, parownik i wentylator przedmuchać strumieniem z wytwornicy ozonowej, rurkę odprowadzającą skropliny i tackę ociekową przepłukać roztworem denaturatu z wodą.
Wykonywanie robót związanych …
Która kolejność czynności wykonywanych przed czyszczeniem filtra klimatyzatora jest prawidłowa?
A. Odłączyć bezpiecznik zasilania, wyłączyć pilotem klimatyzator, odchylić pokrywę zabezpieczającą filtr, wyjąć filtr zgodnie z instrukcją obsługi.
B. Odchylić pokrywę zabezpieczającą filtr, wyłączyć pilotem klimatyzator, odłączyć bezpiecznik zasilania, wyjąć filtr zgodnie z instrukcją obsługi.
C. Wyłączyć pilotem klimatyzator, odłączyć bezpiecznik zasilania, odchylić pokrywę zabezpieczającą filtr, wyjąć filtr zgodnie z instrukcją obsługi.
D. Odchylić pokrywę zabezpieczającą filtr, odłączyć bezpiecznik zasilania, wyłączyć pilotem klimatyzator, wyjąć filtr zgodnie z instrukcją obsługi.
Wykonywanie robót związanych …
Która etykieta określa klimatyzator o najniższym współczynniku efektywności energetycznej dla funkcji ogrzewania?
A. III.
B. IV.
C. II.
D. I.
Wykonywanie robót związanych …

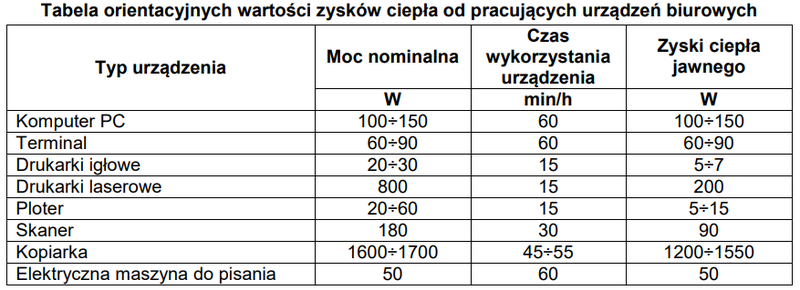

W pomieszczeniu biurowym znajdują się dwa komputery PC, dwa terminale i jedna elektryczna maszyna do pisania. Na podstawie tabeli określ, ile wynosi sumaryczny zysk ciepła jawnego od pracujących urządzeń biurowych.
A. 700 + 1060 W
B. 410 + 580 W
C. 350 + 530 W
D. 210 + 290 W
Wykonywanie robót związanych …
Na którym rysunku przedstawiono prawidłowe wykonanie odprowadzenia skroplin z jednostki wewnętrznej klimatyzatora?
A. Rysunek 2
B. Rysunek 1
C. Rysunek 3
D. Rysunek 4
ELE.03 Pytanie 24
Wykonywanie robót związanych …

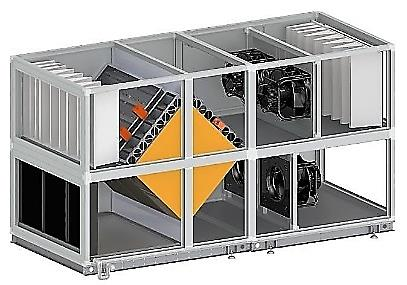

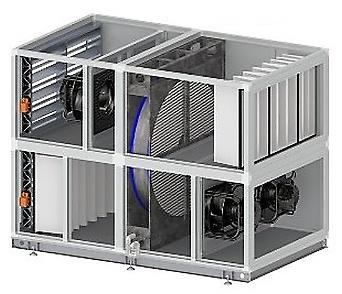

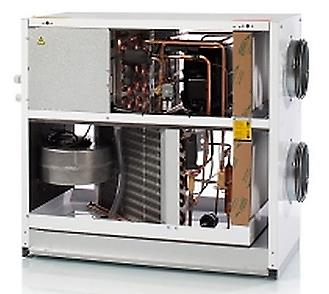

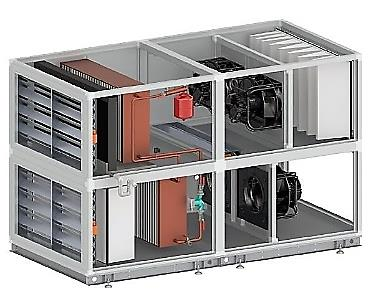

Na której ilustracji przedstawiono centralę z krzyżowym wymiennikiem ciepła?
A. Na ilustracji 4.
B. Na ilustracji 2.
C. Na ilustracji 3.
D. Na ilustracji 1.
Wykonywanie robót związanych …

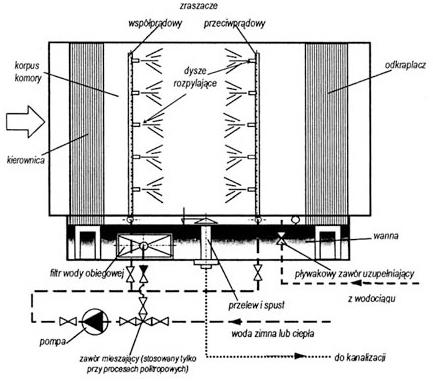

Przedstawiona na schemacie sekcja centrali klimatyzacyjnej spełnia funkcję
A. osuszacza powietrza.
B. wytwornicy pary wodnej.
C. nawilżacza powietrza.
D. przegrzewacza pary wodnej.
Wykonywanie robót związanych …

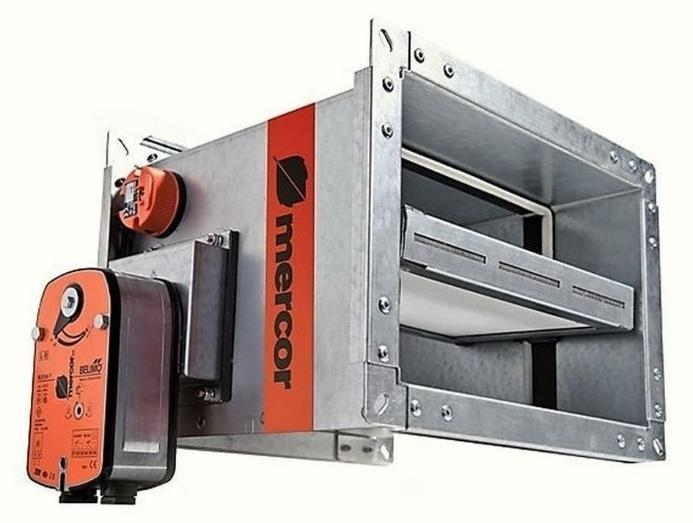

Element przedstawiony na rysunku w instalacji klimatyzacji spełnia funkcję
A. kanałowego osuszacza powietrza.
B. miejscowego nawilżacza powietrza.
C. czerpni powietrza.
D. zasuwy przeciwpożarowej.
Wykonywanie robót związanych …

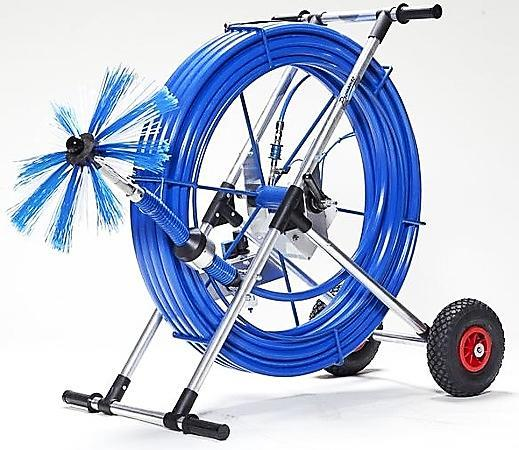

Czyszcząc mechanicznie kanał wentylacyjny należy z jednej jego strony wprowadzić urządzenie ze szczotką obrotową przedstawione na ilustracji, a z drugiej zamontować
A. pokrywę uszczelniającą.
B. sprężarkę z reduktorem ciśnienia.
C. powietrzną klapę zwrotną.
D. odsysacz z filtrami.
Wykonywanie robót związanych …
Którego przyrządu należy użyć do pomiaru prędkości obrotowej silnika wentylatora?
A. Higrometru.
B. Tensometru.
C. Tachometru.
D. Pirometru.
Wykonywanie robót związanych …
Generator ozonowy w urządzeniach klimatyzacyjnych stosuje się do
A. rewizji optycznej kanałów klimatyzacyjnych.
B. nawilżania klimatyzowanego powietrza.
C. usuwania bakterii, pleśni, kurzu i nieprzyjemnych zapachów.
D. wytworzenia przyjemnych zapachów w klimatyzowanym powietrzu.
Wykonywanie robót związanych …

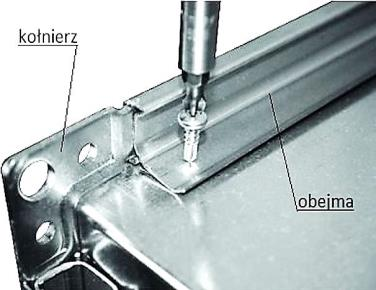

Na podstawie rysunku określ poprawną kolejność montażu kołnierza i obejmy do kanału prostokątnego.
A. Założyć obejmę na kołnierz, następnie obejmę zamocować do rurociągu za pomocą nitów zakuwnych dwustronnie.
B. Obejmę do kołnierza zamocować za pomocą blachowkrętów, następnie całość przymocować do rurociągu.
C. Kołnierz zamocować do rurociągu za pomocą nitów zrywalnych, następnie na kołnierz założyć obejmę.
D. Założyć obejmę na kołnierz, następnie obejmę zamocować do rurociągu za pomocą samowkrętów.
Wykonywanie robót związanych …

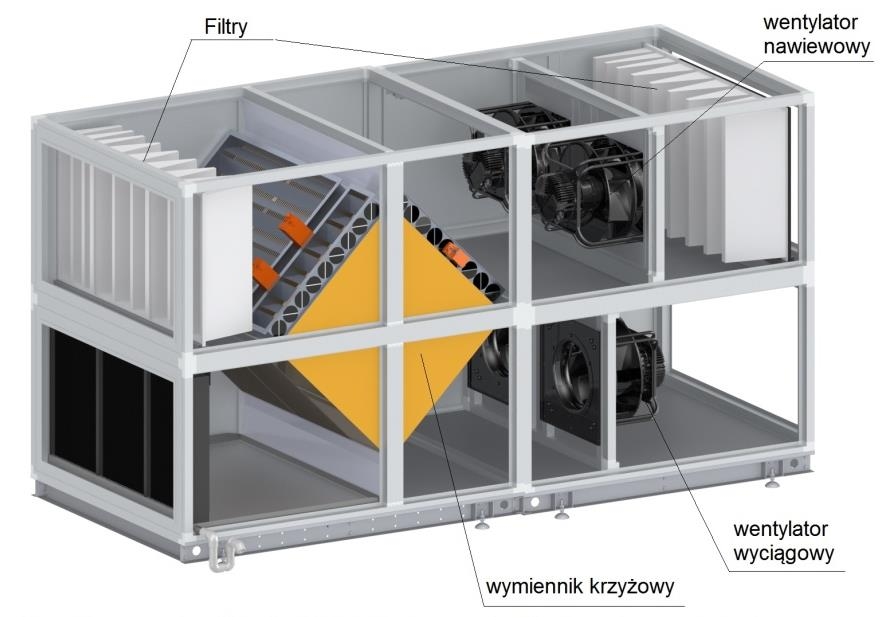

W centrali klimatyzacyjnej przedstawionej na ilustracji stosowany jest filtr
A. kieszeniowy.
B. absolutny.
C. warstwowy.
D. kasetonowy.
Wykonywanie robót związanych …

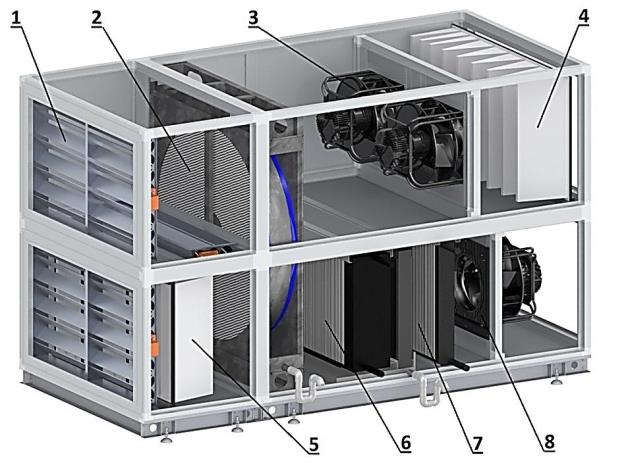

Na zamieszczonym rysunku centrali klimatyzacyjnej element służący do odzysku ciepła oznaczono cyfrą
A. 7
B. 6
C. 1
D. 2
Wykonywanie robót związanych …
Podczas prac montażowych urządzeń chłodniczych z wykorzystaniem palników gazowych konieczne jest zapewnienie
A. dostępu do wody zimnej.
B. dostępu do wody ciepłej.
C. wentylacji maski tlenowej.
D. wentylacji pomieszczenia.
Wykonywanie robót związanych …

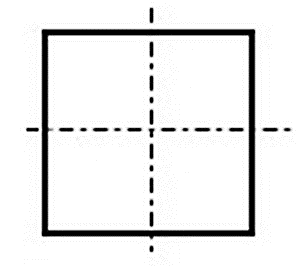

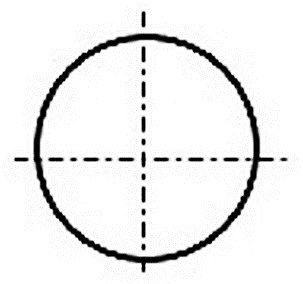

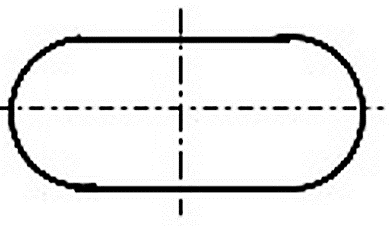

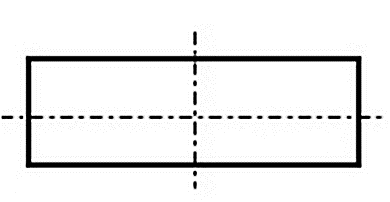

Który przekrój kanału wentylacyjnego ma najmniejsze jednostkowe opory przepływu powietrza, jeżeli pola przekroju poprzecznego i wydatki powietrza w każdym wariancie są takie same?
A. II.
B. IV.
C. III.
D. I.
Wykonywanie robót związanych …

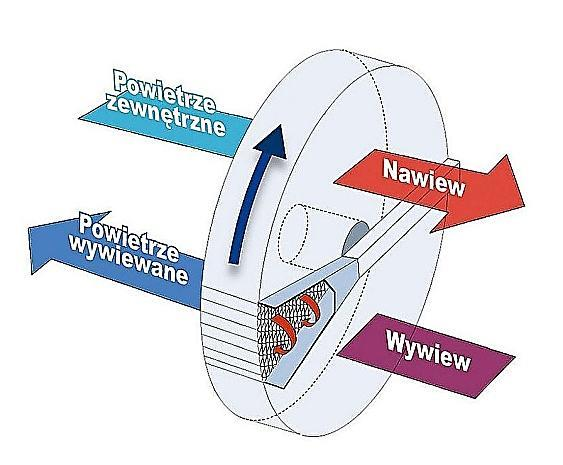

Na rysunku zilustrowano zasadę działania wymiennika ciepła
A. płytowego.
B. obrotowego.
C. rurowego.
D. krzyżowego.
Wykonywanie robót związanych …
Zgodnie z obowiązującym w Polsce prawem podczas demontażu instalacji klimatyzacyjnej należy pamiętać o dokonaniu odzysku
A. elementów elektrotechnicznych.
B. aluminium z wymienników ciepła.
C. miedzi z silnika elektrycznego.
D. czynnika chłodniczego.
Wykonywanie robót związanych …
Otwory rewizyjne w kanałach instalacji klimatyzacyjno-wentylacyjnej wykorzystuje się do
A. montowania czujników pożarowych.
B. czyszczenia kanałów, dokonywania pomiarów i ich przeglądów.
C. doraźnego poprowadzenia przewodów niskonapięciowych.
D. zabezpieczenia rurociągów przed nagłym wzrostem ciśnienia powietrza.
Wykonywanie robót związanych …

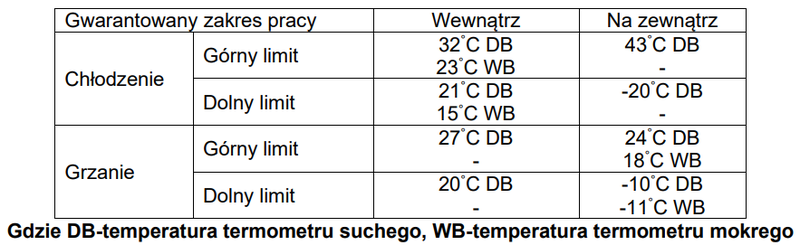

Zgodnie z danymi zamieszczonymi w tabeli z instrukcji obsługi klimatyzatora w okresie letnim dolny i górny limit temperaturowy dla jednostki wewnętrznej wg termometru suchego wynosi odpowiednio
A. 20˚C i 27˚C
B. 15˚C i 23˚C
C. 21˚C i 32˚C
D. -20˚C i 43˚C
ELE.03 Pytanie 39
Wykonywanie robót związanych …
Przy wymianie filtra G7 w centrali klimatyzacyjnej należy sprawdzić stan
A. amortyzatora.
B. napinacza.
C. odwadniacza.
D. uszczelnienia.
Wykonywanie robót związanych …

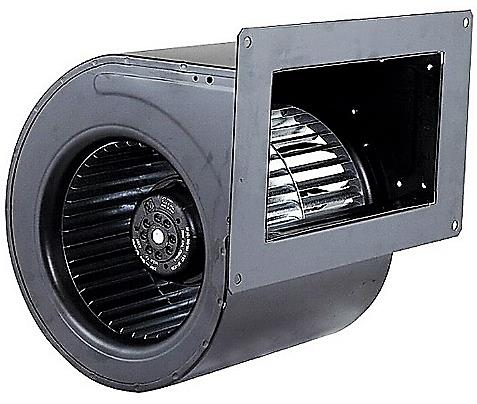

Na ilustracji przedstawiono
A. sprężarkę łopatkową.
B. wentylator promieniowy.
C. dmuchawę Rootsa.
D. wentylator osiowy.
