Wykonywanie robót związanych …
W celu napełnienia urządzenia chłodniczego fazą ciekłą należy butlę jednozaworową z czynnikiem R407A podłączyć w miejscu oznaczonym na schemacie cyfrą
A. 2
B. 3
C. 4
D. 1
Filtrowanie pytań
Wykonywanie robót związanych …
Element przedstawiony na rysunku służy do
A. montowania wzierników na rurociągach miedzianych.
B. montowania manometrów na rurociągach stalowych.
C. łączenia rur stalowych z rurami z tworzyw sztucznych.
D. łączenia rur stalowych z rurami miedzianymi.
Wykonywanie robót związanych …
Narzędzie stosowane do gięcia rur miedzianych przedstawiono na ilustracji
A. Narzędzie I.
B. Narzędzie II.
C. Narzędzie III.
D. Narzędzie IV.
Wykonywanie robót związanych …
Na którym rysunku przedstawiono połączenie w gwiazdę trójfazowego, klatkowego silnika elektrycznego?
A. Rysunek 1
B. Rysunek 4
C. Rysunek 3
D. Rysunek 2
Wykonywanie robót związanych …
Które styki należy zewrzeć w puszce łączeniowej silnika trójfazowego asynchronicznego w celu połączenia uzwojeń w gwiazdę „Y” ?
A. W1 z W2 oraz U2 z V2
B. U1 z W2, V1 z U2 oraz W1 z V2
C. U1 z U2, V1 z V2 oraz W1 z W2
D. W2 z U2 oraz U2 z V2
Wykonywanie robót związanych …
Na podstawie zamieszczonego w tabeli fragmentu instrukcji montażu klimatyzatora określ ilość czynnika chłodniczego, o którą należy uzupełnić układ chłodniczy o długości rurociągów 10 m.
A. 250 g
B. 150 g
C. 50 g
D. 100 g
Wykonywanie robót związanych …
Do montażu klimatyzatora przygotowano 10 m rurociągu chłodniczego izolowanego o wymiarach 1/4” i 3/8”. Na podstawie zamieszczonego cennika określ, w którym wariancie koszt rurociągu będzie najmniejszy.
A. Rurka miedziana w izolacji kauczukowej.
B. Rurka miedziana w otulinie kauczukowej.
C. Rurka miedziana w otulinie kauczukowej owinięta samoprzylepną matą kauczukową.
D. Rurka miedziana z nałożoną na nią izolacją kauczukową i owinięta samoprzylepną matą kauczukową.
Wykonywanie robót związanych …
Podczas montażu elektrycznego układu zasilającego urządzeń w instalacji chłodniczej, instalator używa narzędzi, w których uchwyty pokryte są izolacją w celu ochrony przed
A. porażeniem prądem elektrycznym.
B. wysoką temperaturą.
C. urazami mechanicznymi.
D. wysoką wilgotnością.
Wykonywanie robót związanych …
Wszystkie zespoły i części niezbędne do montażu agregatu powinny być dostarczone czyste, zaślepione oraz
A. zalane olejem maszynowym.
B. wypełnione czynnikiem chłodniczym.
C. wypełnione wodą destylowaną.
D. wysuszone.
Wykonywanie robót związanych …
Którą końcówkę kablową najlepiej zastosować do połączeń elektrycznych w urządzeniach generujących wibracje?
A. Końcówka IV.
B. Końcówka I.
C. Końcówka II.
D. Końcówka III.
Wykonywanie robót związanych …
Gratowanie odcinków rur miedzianych wykonuje się w celu
A. usunięcia ostrych pozostałości materiału.
B. rozszerzenia średnicy rur.
C. umożliwienia odgałęzienia instalacji.
D. przywrócenia kształtu i wymiaru rury.
Wykonywanie robót związanych …
Element przedstawiony na rysunku służy do
A. łączenia rur stalowych z rurami miedzianymi.
B. łączenia rur stalowych z rurami z tworzyw sztucznych.
C. montowania manometrów na rurociągach stalowych.
D. montowania wzierników na rurociągach miedzianych.
Wykonywanie robót związanych …
Wskaż poprawny sposób podłączenia przedstawionego na rysunku jednofazowego licznika energii elektrycznej do pompy ciepła.
A. IV.
B. II.
C. I.
D. III.
Wykonywanie robót związanych …
Przedstawione na ilustracji elementy stosowane są podczas wykonywania
A. prac zabezpieczających zamocowanie przewodów elektrycznych.
B. zewnętrznej izolacji termicznej przewodów wentylacyjnych.
C. wewnętrznej izolacji termicznej przewodów wentylacyjnych.
D. prac zabezpieczających zamocowanie filtrów powietrza.
Wykonywanie robót związanych …
Do których zacisków kontrolera chłodniczego należy zgodnie z rysunkiem instruktażowym podłączyć przewody zasilania elektrycznego?
A. Ujemny do zacisku 1, dodatni prądu stałego o napięciu 230 V do zacisku 5.
B. Neutralny do zacisku 1, dodatni prądu stałego o napięciu 230 V do zacisku 5.
C. Ochronny do zacisku 1, fazowy prądu przemiennego o napięciu 230 V do zacisku 5.
D. Neutralny do zacisku 1, fazowy prądu przemiennego o napięciu 230 V do zacisku 5.
Wykonywanie robót związanych …
W celu zapewnienia niezawodności działania zaworu wodnego w układzie chłodniczym należy zamontować
A. filtr mechaniczny.
B. zawór zwrotny.
C. filtr chemiczny.
D. zawór bezpieczeństwa.
Wykonywanie robót związanych …
Które z przedstawionych na rysunkach narzędzi służy do ręcznego gięcia rur miedzianych?
A. Narzędzie I.
B. Narzędzie II.
C. Narzędzie IV.
D. Narzędzie III.
Wykonywanie robót związanych …
Miejsce, w którym w urządzeniu chłodniczym należy zamontować odwadniacz, oznaczono na schemacie cyfrą
A. 4
B. 2
C. 3
D. 1
Wykonywanie robót związanych …
W przypadku montażu termostatycznego zaworu rozprężnego czujnik zaworu montuje się na
A. dopływie do skraplacza.
B. wypływie z parownika.
C. wypływie ze sprężarki.
D. dopływie do dochładzacza.
Wykonywanie robót związanych …
W przedstawionej na ilustracji pompie ciepła zastosowano kolektor gruntowy
A. ze studniami czerpalnymi i zrzutowymi.
B. spiralny pionowy.
C. spiralny poziomy.
D. z sondami pionowymi.
Wykonywanie robót związanych …
Termostatyczny zawór rozprężny z zewnętrznym wyrównaniem ciśnienia montuje się w parownikach o
A. dużych oporach przepływu czynnika.
B. stałym poziomie cieku czynnika.
C. małych oporach przepływu czynnika.
D. stałym ciśnieniu czynnika.
Wykonywanie robót związanych …
Na którym rysunku przedstawiono prawidłowe wykonanie odprowadzenia skroplin z jednostki wewnętrznej klimatyzatora?
A. Rysunek 3
B. Rysunek 4
C. Rysunek 2
D. Rysunek 1
Wykonywanie robót związanych …
Na którym rysunku zilustrowano prawidłowy sposób posługiwania się palnikiem podczas montażu zaworu rozprężnego w technologii lutowania?
A. Rysunek IV.
B. Rysunek I.
C. Rysunek III.
D. Rysunek II.
Wykonywanie robót związanych …

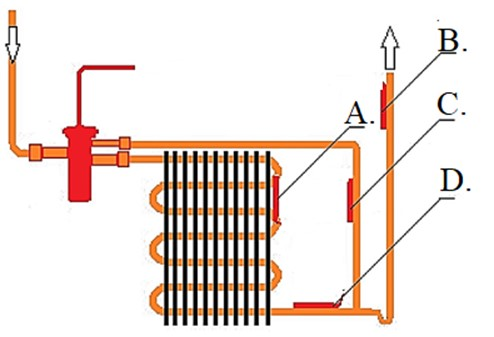

Właściwe miejsce montażu w instalacji czujnika termostatycznego zaworu rozprężnego oznaczono na rysunku literą
A.
B.
C.
D.
Wykonywanie robót związanych …
Czyszcząc mechanicznie kanał wentylacyjny należy z jednej jego strony wprowadzić urządzenie ze szczotką obrotową przedstawione na ilustracji, a z drugiej zamontować
A. odsysacz z filtrami.
B. sprężarkę z reduktorem ciśnienia.
C. powietrzną klapę zwrotną.
D. pokrywę uszczelniającą.
Wykonywanie robót związanych …
Określ wymiary maty z wełny mineralnej przeznaczonej na izolację prostego odcinka rurociągu o średnicy zewnętrznej 250 mm i długości 3 m.
A. 3,0 m × 0,25 m
B. 3,0 m × 0,785 m
C. 0,25 m × 0,785 m
D. 2,5 m × 0,25 m
Wykonywanie robót związanych …
Na podstawie rysunku określ poprawną kolejność montażu kołnierza i obejmy do kanału prostokątnego.
A. Obejmę do kołnierza zamocować za pomocą blachowkrętów, następnie całość przymocować do rurociągu.
B. Założyć obejmę na kołnierz, następnie obejmę zamocować do rurociągu za pomocą nitów zakuwnych dwustronnie.
C. Założyć obejmę na kołnierz, następnie obejmę zamocować do rurociągu za pomocą samowkrętów.
D. Kołnierz zamocować do rurociągu za pomocą nitów zrywalnych, następnie na kołnierz założyć obejmę.
Wykonywanie robót związanych …
W celu ręcznego uruchomienia sprężarki w przedstawionym na schemacie urządzeniu chłodniczym amoniakalnym należy kolejno otwierać zawory
A. 3, 4, 1, a po włączeniu silnika sprężarki powoli 2
B. 1, 2, 3, a po włączeniu silnika sprężarki powoli 4
C. 4, 1, 2, a po włączeniu silnika sprężarki powoli 3
D. 2, 3, 4, a po włączeniu silnika sprężarki powoli 1
Wykonywanie robót związanych …
Na rysunku przedstawiono zawór
A. elektromagnetyczny z przyłączami z rury miedzianej do wlutowania.
B. kulowy z przyłączami z rury miedzianej do zaciskania.
C. zwrotny z przyłączami z rury miedzianej do wlutowania.
D. bezpieczeństwa z przyłączami z rury miedzianej do zaciskania.
Wykonywanie robót związanych …
Na podstawie fragmentu zaleceń instalacyjnych, wskaż które wartości odstępów od ściany i przeszkód zapewniają prawidłowe zamontowanie agregatu skraplającego OP-MGZD086MTC21E.
A. odstęp 1: 0,5 m, odstęp 2: 2,1 m
B. odstęp 1: 0,6 m, odstęp 2: 2,1 m
C. odstęp 1: 0,6 m, odstęp 2: 1,6 m
D. odstęp 1: 0,5 m, odstęp 2: 1,6 m
Wykonywanie robót związanych …
Po zakończeniu robót montażowych i uruchomieniu instalacji chłodniczej należy sporządzić
A. roczny plan naprawy i przeglądów.
B. protokół zdawczo-odbiorczy.
C. kartę naprawy maszyny.
D. instrukcję konserwacji i smarowania.
Wykonywanie robót związanych …
Którego z przedstawionych narzędzi używa się do wykonania kielicha w rurze miedzianej?
A. Narzędzie 4
B. Narzędzie 1
C. Narzędzie 2
D. Narzędzie 3
Wykonywanie robót związanych …
Rurociągi klimatyzacyjne typu Spiro należy łączyć ze sobą,
A. stosując łączniki o wymiarze nominalnym rurociągów.
B. owijając styk rurociągów samoprzylepną taśmą aluminiową.
C. nakładając na oba rurociągi laminat z żywicy epoksydowej.
D. spawając czołowo oba rurociągi.
Wykonywanie robót związanych …
Na ilustracji przedstawiono zawory
A. serwisowe: gazowy i cieczowy.
B. automatyczne rozprężne.
C. termostatyczne rozprężne.
D. bezpieczeństwa: gazowy i cieczowy.
Wykonywanie robót związanych …
Do wykonania połączenia lutowanego miedzianych rurociągów układu chłodniczego należy zastosować lut
A. cynowo-ołowiowy.
B. niklowo-molibdenowy.
C. berylowo-ołowiowy.
D. miedziano-fosforowy.
Wykonywanie robót związanych …

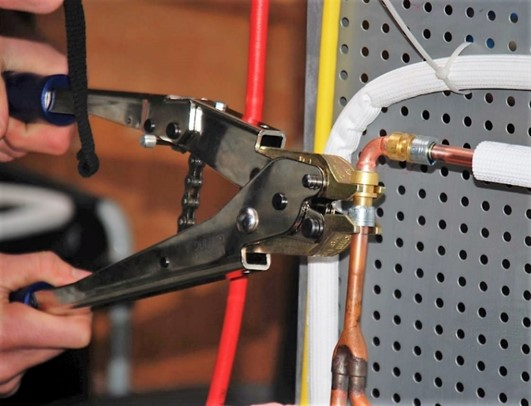

Na ilustracji przedstawiono łączenie rur miedzianych z wykorzystaniem
A. systemu Lokring.
B. lutowania twardego.
C. zgrzewania złączy.
D. lutowania elektrycznego.
Wykonywanie robót związanych …
Na rysunku przedstawiono
A. podłączanie silnika elektrycznego wentylatora.
B. montaż silnika elektrycznego do fundamentu.
C. osiowanie silnika elektrycznego względem osi wentylatora.
D. regulację naciągu paska klinowego napędu wentylatora.
Wykonywanie robót związanych …
Do pomiaru długości zainstalowanego rurociągu należy użyć
A. mikrometru.
B. średnicówki mikrometrycznej.
C. suwmiarki uniwersalnej.
D. liniału pomiarowego.
Wykonywanie robót związanych …
Czyszcząc mechanicznie kanał wentylacyjny należy z jednej jego strony wprowadzić urządzenie ze szczotką obrotową przedstawione na ilustracji, a z drugiej zamontować
A. pokrywę uszczelniającą.
B. odsysacz z filtrami.
C. powietrzną klapę zwrotną.
D. sprężarkę z reduktorem ciśnienia.
Wykonywanie robót związanych …
Każdy odpływ skroplin z centrali klimatyzacyjnej do kanalizacji powinien być wyposażony
A. w pompę.
B. w filtr chemiczny.
C. w zawór odcinający.
D. w syfon.
