Wykonywanie robót związanych …
Na rysunku elementy służące do regulacji natężenia przepływu wody grzewczej w poszczególnych pętlach ogrzewania podłogowego oznaczono cyfrą
A. 3
B. 4
C. 6
D. 5
Filtrowanie pytań
Wykonywanie robót związanych …
W celu dokonania pomiaru napięcia 230VAC miernikiem przedstawionym na ilustracji należy
A. ustawić pokrętło na pozycji V=500 i podłączyć przewody pomiarowe do wtyków COM i VΩmA°C.
B. ustawić pokrętło na pozycji V=200 i podłączyć przewody pomiarowe do wtyków COM i 10A MAX.
C. ustawić pokrętło na pozycji V~500 i podłączyć przewody pomiarowe do wtyków COM i VΩmA°C.
D. ustawić pokrętło na pozycji V~200 i podłączyć przewody pomiarowe do wtyków COM i VΩmA°C.
Wykonywanie robót związanych …

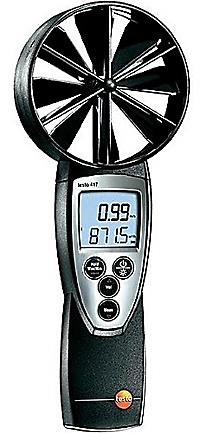

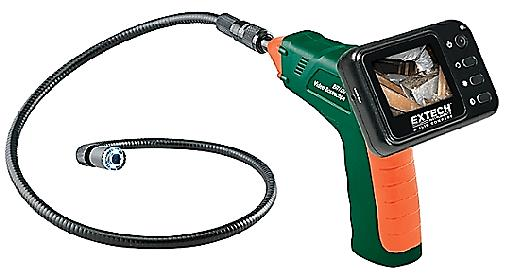

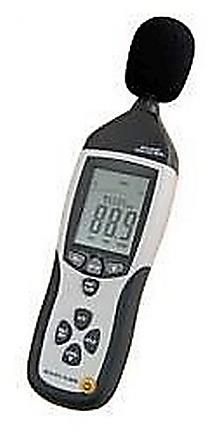

Elektroniczny anemometr skrzydełkowy przedstawiono
A. na ilustracji 3.
B. na ilustracji 4.
C. na ilustracji 2.
D. na ilustracji 1.
Wykonywanie robót związanych …
Presostat maksymalny HP wyłącza sprężarkę w przypadku nadmiernego wzrostu ciśnienia
A. parowania.
B. oleju.
C. tłoczenia.
D. ssania.
Wykonywanie robót związanych …
Ile wynosi wartość przegrzania czynnika chłodniczego, jeżeli temperatura w parowniku jest równa −3°C, a w miejscu zamocowania czujnika +2°C.
A. −1,5 K
B. −2,0 K
C. 3,0 K
D. 5,0 K
Wykonywanie robót związanych …
Do pomiaru nadciśnienia i podciśnienia czynnika w instalacji chłodniczej stosuje się
A. termometr.
B. higrometr.
C. anemometr.
D. manowakuometr.
Wykonywanie robót związanych …
Ile wynosi moc chłodnicza urządzenia chłodniczego, w którym sprężarka ma moc 2 kW, a współczynnik wydajności chłodniczej urządzenia jest równy 3,5?
A. 9,0 kW
B. 3,5 kW
C. 9,5 kW
D. 7,0 kW
Wykonywanie robót związanych …
Którego przyrządu należy użyć w celu określenia ilości czynnika wprowadzonego do układu chłodniczego podczas jego napełniania?
A. Manometru membranowego.
B. Manometru różnicowego.
C. Wagi elektronicznej.
D. Tachometru indukcyjnego.
Wykonywanie robót związanych …
Maksymalne ciśnienie pracy dla badanej instalacji wynosi 24 bary. Na podstawie podanej instrukcji wskaż prawidłowe wartości ciśnienia p w instalacji podczas próby szczelności oraz dopuszczalnego ciśnienia p24h dla 1% spadku ciśnienia po 1 dobie.
| Fragment instrukcji obsługi agregatu chłodniczego |
|---|
| Podczas próby szczelności wymagane jest napełnienie instalacji azotem i sprawdzenie utrzymywania się stałego ciśnienia. Ciśnienie podczas próby szczelności powinno wynosić 110% maksymalnego ciśnienia pracy i po 24 godzinach spadek tego ciśnienia nie powinien być większy niż 1 % w tej samej temperaturze. |
A. p = 26,40, p<sub>24h</sub> <0,26
B. p = 24,00, p<sub>24h</sub> <26,40
C. p = 24,00, p<sub>24h</sub> <0,26
D. p = 26,40, p<sub>24h</sub> <2,61
Wykonywanie robót związanych …
Fragment instrukcji obsługi agregatu chłodniczego
Podczas próby szczelności wymagane jest napełnienie instalacji azotem i sprawdzenie utrzymywania się stałego ciśnienia. Ciśnienie podczas próby szczelności powinno wynosić 110% maksymalnego ciśnienia pracy i po 24 godzinach spadek tego ciśnienia nie powinien być większy niż 1% w tej samej temperaturze.
Maksymalne ciśnienie pracy dla badanej instalacji wynosi 24 bar. Na podstawie podanej instrukcji wskaż prawidłowe wartości ciśnienia p w instalacji podczas próby szczelności oraz dopuszczalnego ciśnienia p24h dla 1% spadku ciśnienia po 1 dobie.
A. p = 24,00 bar, p<sub>24h</sub> < 26,40 bar
B. p = 24,00 bar, p<sub>24h</sub> < 0,26 bar
C. p = 26,40 bar, p<sub>24h</sub> < 0,26 bar
D. p = 26,40 bar, p<sub>24h</sub> < 2,61 bar
Wykonywanie robót związanych …
W pomieszczeniu biurowym znajdują się dwa komputery PC, dwa terminale i jedna elektryczna maszyna do pisania. Na podstawie tabeli określ, ile wynosi sumaryczny zysk ciepła jawnego od pracujących urządzeń biurowych.
A. 700 + 1060 W
B. 410 + 580 W
C. 350 + 530 W
D. 210 + 290 W
Wykonywanie robót związanych …
W małych urządzeniach chłodniczych najbardziej ekonomicznym sposobem regulacji wydajności chłodniczej jest
A. okresowe wyłączanie sprężarki.
B. włączenie dodatkowej przestrzeni szkodliwej.
C. upust czynnika ze strony tłocznej na ssawną.
D. dławienie czynnika na ssaniu.
Wykonywanie robót związanych …
Którego przyrządu należy użyć do pomiaru prędkości obrotowej silnika wentylatora?
A. Higrometru.
B. Tensometru.
C. Tachometru.
D. Pirometru.
Wykonywanie robót związanych …
Pompa ciepła umożliwia
A. przekazywanie ciepła do górnego źródła ciepła.
B. pompowanie ciepłej wody na wyższe kondygnacje budynku.
C. doprowadzanie ciepła do dolnego źródła ciepła.
D. transportowanie ciepłej wody na niższe kondygnacje budynku.
Wykonywanie robót związanych …
Pomiary ciśnienia parowania wykonuje się
A. po stronie niskiego ciśnienia układu chłodniczego.
B. między skraplaczem a termostatycznym zaworem rozprężnym.
C. między sprężarką a skraplaczem chłodzonym powietrzem.
D. po stronie wysokiego ciśnienia układu chłodniczego.
Wykonywanie robót związanych …
Który przekrój kanału wentylacyjnego ma najmniejsze jednostkowe opory przepływu powietrza, jeżeli pola przekroju poprzecznego i wydatki powietrza w każdym wariancie są takie same?
A. II.
B. I.
C. IV.
D. III.
Wykonywanie robót związanych …
Na podstawie zamieszczonych wymagań technicznych określ, który z zaworów rozprężnych należy zastosować do zasilania parownika w sterowaniu pracą pompy ciepła.
| Wymagania techniczne | |
|---|---|
| |
A. Automatyczny.
B. Elektroniczny.
C. Pływakowy.
D. Termostatyczny.
Wykonywanie robót związanych …

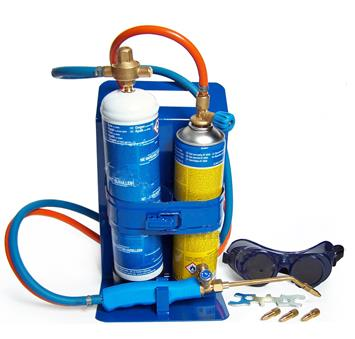

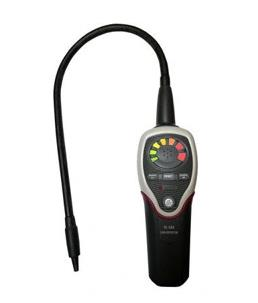

Którego przyrządu należy użyć do lokalizacji nieszczelności w układzie chłodniczym po jego naprawie?
A. Przyrząd III.
B. Przyrząd I.
C. Przyrząd II.
D. Przyrząd IV.
Wykonywanie robót związanych …
Na rysunku przedstawiono sprężarkę
A. odśrodkową.
B. śrubową.
C. tłokową.
D. rotacyjną.
Wykonywanie robót związanych …

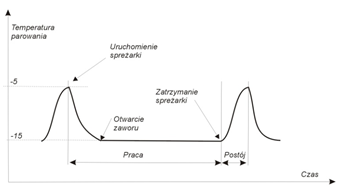

Na podstawie wykresu przedstawiającego zmiany temperatury parowania w funkcji czasu podczas pracy układu chłodniczego określ, który element został zastosowany w tym układzie.
A. Zawór pływakowy niskiego ciśnienia.
B. Termostatyczny zawór rozprężny.
C. Automatyczny zawór rozprężny.
D. Rurka kapilarna.
Wykonywanie robót związanych …
Otwory rewizyjne w kanałach instalacji klimatyzacyjno-wentylacyjnej wykorzystuje się do
A. zabezpieczenia rurociągów przed nagłym wzrostem ciśnienia powietrza.
B. czyszczenia kanałów, dokonywania pomiarów i ich przeglądów.
C. montowania czujników pożarowych.
D. doraźnego poprowadzenia przewodów niskonapięciowych.
Wykonywanie robót związanych …
Zgodnie z danymi zamieszczonymi w tabeli z instrukcji obsługi klimatyzatora w okresie letnim dolny i górny limit temperaturowy dla jednostki wewnętrznej wg termometru suchego wynosi odpowiednio
A. 15˚C i 23˚C
B. 21˚C i 32˚C
C. 20˚C i 27˚C
D. -20˚C i 43˚C
Wykonywanie robót związanych …
Który z wymienionych elementów stosuje się w małej chłodziarce domowej do regulacji dopływu czynnika chłodniczego do parownika?
A. Rurkę kapilarną.
B. Termostat.
C. Zawór pływakowy niskiego ciśnienia.
D. Elektroniczny zawór rozprężny.
Wykonywanie robót związanych …
Na podstawie danych z zamieszczonej tablicy określ temperaturę krzepnięcia roztworu solanki NaCl o gęstości 1,14 kg/dm³.
| Tabela. Parametry NaCl | ||
|---|---|---|
| Gęstość | Stężenie masowe | Temperatura krzepnięcia |
| kg/m³ | % | °C |
| 1080 | 11 | -7,5 |
| 1100 | 13,6 | -9,6 |
| 1120 | 16,2 | -12,2 |
| 1140 | 18,8 | -15,1 |
| 1160 | 21,2 | -18,2 |
A. -9,6°C
B. -12,2°C
C. -15,1°C
D. -18,8°C
Wykonywanie robót związanych …

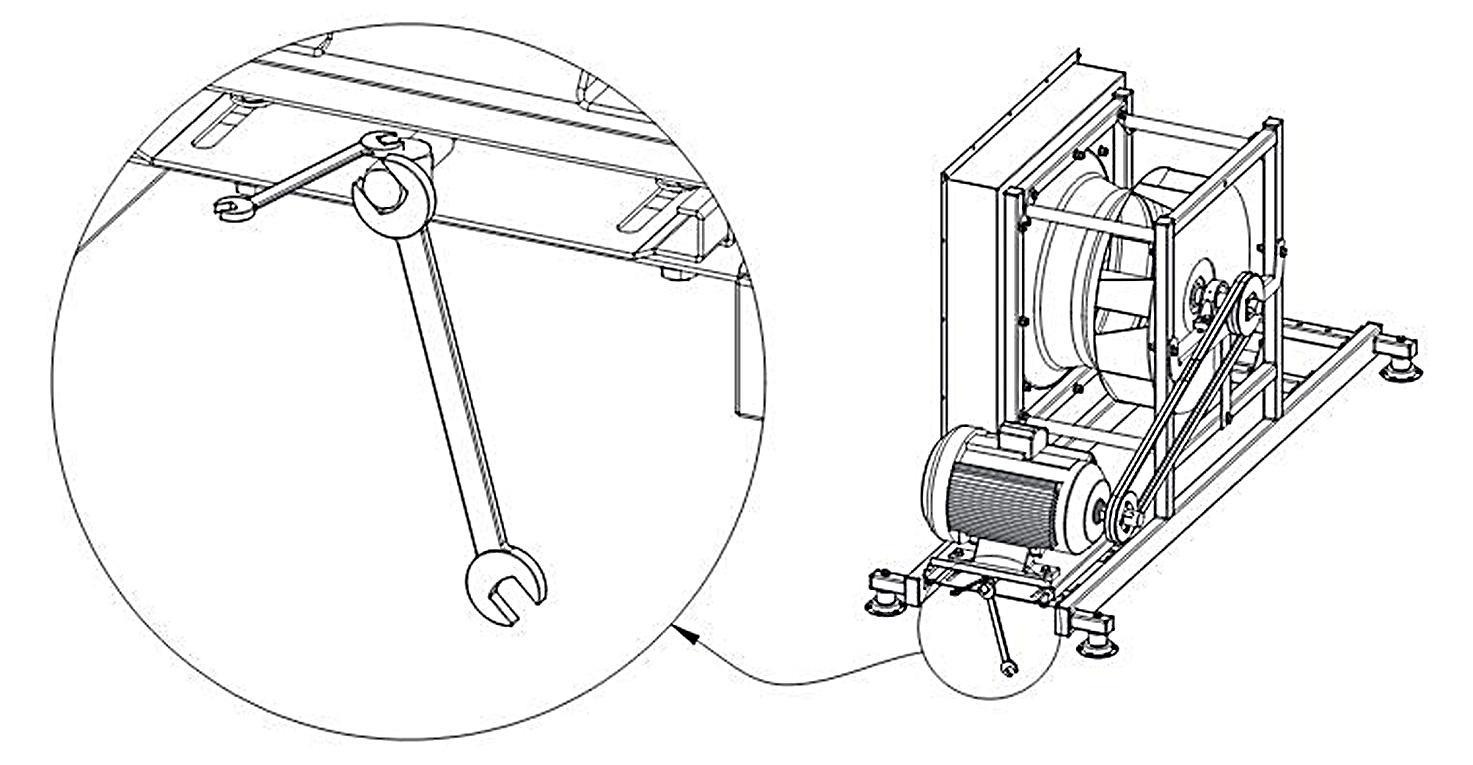

Na rysunku przedstawiono
A. regulację naciągu paska klinowego napędu wentylatora.
B. podłączanie silnika elektrycznego wentylatora.
C. montaż silnika elektrycznego do fundamentu.
D. osiowanie silnika elektrycznego względem osi wentylatora.
Wykonywanie robót związanych …
Wskaż przyczynę mokrej pracy sprężarki, w przypadku układu chłodniczego z termostatycznym zaworem rozprężnym.
A. Za mała wydajność zaworu.
B. Nastawienie zbyt dużego przegrzania.
C. Czujnik nie przylega do parownika.
D. Zbyt mała ilość czynnika w urządzeniu chłodniczym.
Wykonywanie robót związanych …
Który zestaw parametrów determinuje dobór zaworu termostatycznego?
A. Minimalne obciążenie parownika, temperatura otoczenia, wielkość sprężarki i zbiornika czynnika.
B. Maksymalne obciążenie skraplacza, ilość wody chłodzącej skraplacz, przegrzanie oleju.
C. Minimalne obciążenie skraplacza, temperatura powietrza, ciśnienie różnicowe i wielkość zbiornika oleju.
D. Maksymalne obciążenie parownika, temperatura parowania i skraplania, dochłodzenie ciekłego czynnika.
Wykonywanie robót związanych …
Do pomiaru długości zainstalowanego rurociągu należy użyć
A. średnicówki mikrometrycznej.
B. mikrometru.
C. suwmiarki uniwersalnej.
D. liniału pomiarowego.
Wykonywanie robót związanych …
Który zbiór jednostek miar zawiera jednostki ciśnienia?
A. {lx, lm, cd/m²}
B. {m³/kg, kg/m³, N·m}
C. {rad/s, kg·m², N/m}
D. {bar, Pa, N/m²}
Wykonywanie robót związanych …
Po napełnieniu układu chłodzenia wodnego skraplacza należy
A. wymienić filtr siatkowy.
B. odpowietrzyć układ chłodzenia.
C. uzupełnić czynnik chłodniczy w układzie chłodzenia.
D. uzupełnić olej w układzie chłodzenia.
Wykonywanie robót związanych …
Ile wynosi wartość współczynnika wydajności chłodniczej urządzenia, jeżeli moc sprężarki jest równa 4 kW, a moc chłodnicza 12 kW?
A. 0,33
B. 8,00
C. 3,00
D. 16,00
Wykonywanie robót związanych …
Wskaż przyczynę mokrej pracy sprężarki w przypadku parownika zasilanego czynnikiem za pomocą zaworu pływakowego niskiego ciśnienia.
A. Zakleszczenie iglicy w położeniu zamkniętym.
B. Nastawienie zbyt wysokiego poziomu pływaka.
C. Zanieczyszczenie filtra na wlocie do zaworu.
D. Zbyt mała ilość czynnika w urządzeniu chłodniczym.
Wykonywanie robót związanych …
W małych chłodziarkach domowych, w których do regulacji dopływu czynnika do parownika stosuje się rurkę kapilarną czujnik termostatu montowany jest
A. na parowniku.
B. za odwadniaczem.
C. na skraplaczu.
D. za sprężarką.
Wykonywanie robót związanych …
Wahania ciśnienia solanki i odczuwalne „bulgotanie” w pompie obiegowej dolnego źródła ciepła gruntowej pompy ciepła wskazują na
A. niewłaściwe stężeniu solanki w dolnym źródle ciepła.
B. parowanie solanki w wymienniku ciepła dolnego źródła ciepła.
C. wzrost gęstości solanki w obiegu dolnego źródła ciepła.
D. zapowietrzenie solanki układu dolnego źródła ciepła.
ELE.03 Pytanie 75
Wykonywanie robót związanych …
Ile wynosi sezonowy współczynnik efektywności energetycznej w trybie chłodzenia dla klimatyzatora oznaczonego w tabeli Dane techniczne klimatyzatorów symbolem A12LL?
| Dane techniczne klimatyzatorów | ||||
|---|---|---|---|---|
| WYDAJNOŚĆ | jednostka miary | A09LL | A12LL | A18RL |
| chłodzenie | kW | 0,89-3,7 | 0,89-4,04 | 0,9-6 |
| grzanie | kW | 0,89-5 | 0,89-6 | 0,9-9 |
| Zasilanie | [V/Hz/Ø] | 220~240 / 50 / 1 | 220~240 / 50 / 1 | 220~240 / 50 / 1 |
| SEER | [W/W] | 4,55 | 3,98 | 3,47 |
| SCOP | [W/W] | 4,60 | 4,17 | 3,82 |
| Przepływ powietrza jednostek wew./zew. | [m3/min] | 210-720/1980 | 210-720/1980 | 510-1170/3000 |
| Poziom hałasu jednostek wew./zew. | [dB(A),odl.1m] | 19 - 38 / 45 | 19 - 38 / 45 | 29-42/51 |
A. 4,60 W/W
B. 4,17 W/W
C. 3,47 W/W
D. 3,98 W/W
Wykonywanie robót związanych …
Zawór pływakowy niskiego ciśnienia utrzymuje w parowniku płaszczowo-rurowym
A. stały poziom cieczy.
B. stały strumień masy czynnika.
C. stałą temperaturę parowania.
D. stałą temperaturę skraplania.
Wykonywanie robót związanych …

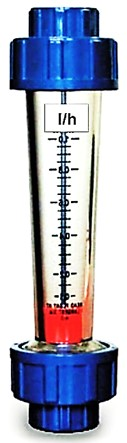

Na rysunku przedstawiono
A. rotametr.
B. anemometr.
C. areometr.
D. termometr.
Wykonywanie robót związanych …
Którego przyrządu należy użyć do pomiaru prędkości obrotowej silnika wentylatora?
A. Pirometru.
B. Tachometru.
C. Tensometru.
D. Higrometru.
Wykonywanie robót związanych …

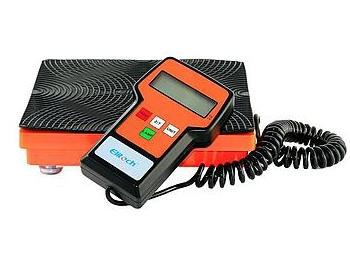

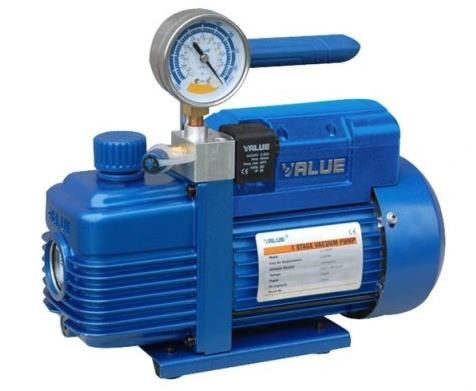

Który przyrząd należy zastosować do wytworzenia próżni w układzie chłodniczym?
A. Przyrząd IV.
B. Przyrząd I.
C. Przyrząd III.
D. Przyrząd II.
Wykonywanie robót związanych …
Korzystając z tabeli określ, na jaką wartość należy nastawić ciśnienie wyłączenia, aby presostat minimalny wyłączył urządzenie chłodnicze z jednym parownikiem na czynnik R404A po uzyskaniu w parowniku temperatury parowania 0°C.
| Ciśnienie nasycenia w MPa | |||
|---|---|---|---|
| Temperatura °C | Czynnik chłodniczy | ||
| R134a | R404A | R123 | |
| -10 | 0,20 | 0,44 | 0,21 |
| -5 | 0,24 | 0,52 | 0,26 |
| 0 | 0,29 | 0,61 | 0,34 |
| +5 | 0,35 | 0,71 | 0,42 |
| +10 | 0,41 | 0,83 | 0,52 |
A. 0,71
B. 0,44
C. 0,52
D. 0,61
