Question 1

ELE.03 Pytanie 121

Kategorie: Montaż i połączenia Czynniki i materiały

Wykonywanie robót związanych …

Element przedstawiony na rysunku służy do

Answer

A. łączenia rur stalowych z rurami z tworzyw sztucznych.

B. montowania wzierników na rurociągach miedzianych.

C. łączenia rur stalowych z rurami miedzianymi.

D. montowania manometrów na rurociągach stalowych.

Question 2

ELE.03 Pytanie 122

Kategorie: Budowa i działanie urządzeń Montaż i połączenia

Wykonywanie robót związanych …

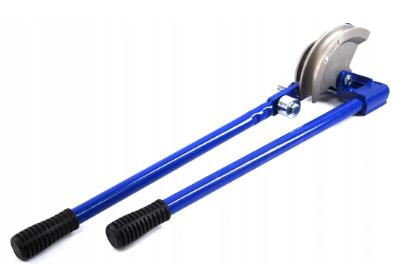

Narzędzie stosowane do gięcia rur miedzianych przedstawiono na ilustracji

Answer

A. Narzędzie IV.

Question 3

ELE.03 Pytanie 123

Kategorie: Montaż i połączenia Schematy i oznaczenia

Wykonywanie robót związanych …

Na którym rysunku przedstawiono połączenie w gwiazdę trójfazowego, klatkowego silnika elektrycznego?

Answer

A. Rysunek 4

Question 4

ELE.03 Pytanie 124

Kategorie: Montaż i połączenia Schematy i oznaczenia

Wykonywanie robót związanych …

Które styki należy zewrzeć w puszce łączeniowej silnika trójfazowego asynchronicznego w celu połączenia uzwojeń w gwiazdę „Y” ?

Answer

A. U1 z W2, V1 z U2 oraz W1 z V2

B. U1 z U2, V1 z V2 oraz W1 z W2

C. W2 z U2 oraz U2 z V2

D. W1 z W2 oraz U2 z V2

Question 5

ELE.03 Pytanie 125

Kategorie: Budowa i działanie urządzeń Czynniki i materiały

Wykonywanie robót związanych …

Który z wymienionych czynników jest bezpośrednim skutkiem zanieczyszczenia skraplacza?

Answer

A. Wzrost temperatury ssania.

B. Wzrost temperatury skraplania.

C. Nadmierne oszronienie parownika.

D. Obniżenie temperatury skraplania.

Question 6

ELE.03 Pytanie 126

Kategorie: Pomiary i regulacja Wentylacja i klimatyzacja

Wykonywanie robót związanych …

Ile wynosi temperatura i wilgotność względna powietrza w punkcie oznaczonym na wykresie Moliera cyfrą 1?

Answer

A. Temp. 21°C, wilgotność 40%

B. Temp. –5°C, wilgotność 90%

C. Temp. 40°C, wilgotność 20%

D. Temp. 0°C, wilgotność 60%

Question 7

ELE.03 Pytanie 127

Kategorie: Budowa i działanie urządzeń Pomiary i regulacja

Wykonywanie robót związanych …

Pomiary ciśnienia parowania wykonuje się

Answer

A. między sprężarką a skraplaczem chłodzonym powietrzem.

B. między skraplaczem a termostatycznym zaworem rozprężnym.

C. po stronie niskiego ciśnienia układu chłodniczego.

D. po stronie wysokiego ciśnienia układu chłodniczego.

Question 8

ELE.03 Pytanie 128

Kategorie: Montaż i połączenia Czynniki i materiały Pomiary i regulacja

Wykonywanie robót związanych …

Na podstawie zamieszczonego w tabeli fragmentu instrukcji montażu klimatyzatora określ ilość czynnika chłodniczego, o którą należy uzupełnić układ chłodniczy o długości rurociągów 10 m.

A. 50 g

B. 100 g

C. 250 g

D. 150 g

Answer

A. Urządzenie IV.

Answer

A. pozostawić dalsze czynności firmie serwisowej posiadającej odpowiedni certyfikat.

Answer

A. zawór wody.

B. termostatyczny zawór rozprężny.

C. kurek trójdrogowy z przelotem.

D. filtr osuszacz.

Answer

A. 36 m³/h

Answer

A. sprężarkową pompę ciepła.

B. absorpcyjny układ chłodniczy.

C. rewersyjną pompę ciepła.

D. sprężarkowy układ chłodniczy.

Answer

A. zapowietrzenie solanki układu dolnego źródła ciepła.

B. niewłaściwe stężeniu solanki w dolnym źródle ciepła.

C. parowanie solanki w wymienniku ciepła dolnego źródła ciepła.

D. wzrost gęstości solanki w obiegu dolnego źródła ciepła.

Answer

A. Rurka miedziana w otulinie kauczukowej owinięta samoprzylepną matą kauczukową.

Answer

A. Rysunek II.

Answer

A. wielopłatkowej.

Answer

A. porażeniem prądem elektrycznym.

Answer

A. 712,17 zł

Answer

A. wysuszone.

B. wypełnione czynnikiem chłodniczym.

C. zalane olejem maszynowym.

D. wypełnione wodą destylowaną.

Answer

A. Końcówka I.

Answer

A. z parownikiem chłodzonym powietrzem.

B. z parownikiem chłodzonym wodą.

C. ze skraplaczem chłodzonym powietrzem.

D. ze skraplaczem chłodzonym wodą.

Answer

A. rozszerzenia średnicy rur.

B. usunięcia ostrych pozostałości materiału.

C. umożliwienia odgałęzienia instalacji.

D. przywrócenia kształtu i wymiaru rury.

Answer

A. ustawić pokrętło na pozycji V=200 i podłączyć przewody pomiarowe do wtyków COM i 10A MAX.

B. ustawić pokrętło na pozycji V=500 i podłączyć przewody pomiarowe do wtyków COM i VΩmA°C.

C. ustawić pokrętło na pozycji V~500 i podłączyć przewody pomiarowe do wtyków COM i VΩmA°C.

D. ustawić pokrętło na pozycji V~200 i podłączyć przewody pomiarowe do wtyków COM i VΩmA°C.

Answer

A. na ilustracji 1.

Answer

A. łączenia rur stalowych z rurami z tworzyw sztucznych.

B. łączenia rur stalowych z rurami miedzianymi.

C. montowania manometrów na rurociągach stalowych.

D. montowania wzierników na rurociągach miedzianych.

Answer

A. ssania.

Answer

A. mieszaninę wody i amoniaku przepływającą przez skraplacz.

Answer

A. Zapowietrzenie czynnika chłodniczego w instalacji.

B. Zapowietrzenie pompy w obiegu chłodzenia skraplacza.

C. Zanieczyszczenie powierzchni skraplacza.

D. Niedobór czynnika chłodniczego w instalacji.

Answer

A. zmniejszenie prądu rozruchowego pobieranego przez silnik elektryczny sprężarki.

B. zwiększenie napięcia zasilania silnika elektrycznego sprężarki.

C. zwiększenie prądu rozruchowego pobieranego przez silnik elektryczny sprężarki.

D. obniżenie napięcia zasilania silnika elektrycznego sprężarki.

Answer

A. Niedostateczne dochłodzenie w dochładzaczu.

Answer

A. Zmienić nastawienie termostatu parownikowego.

B. Przeczyścić filtr w zaworze.

C. Wymienić automatyczny zawór rozprężny na większy.

D. Zmienić nastawienie presostatu niskiego ciśnienia.

Answer

A. 01.10.2020

Answer

A. rekuperator powietrza.

B. zbiornik cyrkulacji w obiegu wody użytkowej.

C. wymiennik ciepła.

D. zasobnik wody dolnego źródła ciepła.

Answer

A. umieszczeniem zaworu i parownika zbyt nisko.

B. zastosowaniem przewodów cieczowych o dużych średnicach.

C. zamontowaniem krótkich przewodów cieczowych.

D. zapchaniem filtra mechanicznego lub odwadniacza.

Answer

A. spryskać komorę parową środkiem dezynfekującym.

B. zwiększyć ciśnienie wody zasilającej podgrzewacz.

C. przeczyścić dysze drucikiem kalibrowanym.

D. wywiercić w dyszach otwory o większej średnicy.

Answer

A. 60 000 mi

Answer

A. −2,0 K

Question 9

ELE.03 Pytanie 129

Kategorie: Budowa i działanie urządzeń Czynniki i materiały Pomiary i regulacja

Wykonywanie robót związanych …

W urządzeniu chłodniczym ciśnienie czynnika R290 na ssaniu wynosi 2,91 bara przy temperaturze na wypływie z parownika równej -7ºC. Na podstawie zamieszczonych w tabeli właściwości termodynamicznych czynnika R290, określ temperaturę przegrzania tego czynnika.

Tabela własności termodynamicznych R290
Temperatura Ciśnienie nasycenia
°C bar
-25 2,03
-20 2,44
-15 2,91
-10 3,45
-5 4,06

A. -8ºC

B. 8ºC

C. -15ºC

D. 7ºC

Question 10

ELE.03 Pytanie 130

Kategorie: Budowa i działanie urządzeń Czynniki i materiały Eksploatacja i serwis

Wykonywanie robót związanych …

Które z przedstawionych na rysunkach urządzeń jest przeznaczone do odzysku czynnika chłodniczego?

Question 11

ELE.03 Pytanie 131

Kategorie: Eksploatacja i serwis Bezpieczeństwo i BHP

Wykonywanie robót związanych …

Podczas demontażu sprężarkowego, hermetycznego agregatu chłodniczego, z którego odessano czynnik chłodniczy R22 oraz olej sprężarkowy, bezwzględnie należy

Question 12

ELE.03 Pytanie 132

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia

Wykonywanie robót związanych …

Element oznaczony na schemacie dołączanym do dokumentacji technicznej agregatu chłodniczego literą A to

Question 13

ELE.03 Pytanie 133

Kategorie: Pomiary i regulacja Wentylacja i klimatyzacja

Wykonywanie robót związanych …

Określ natężenie wypływu powietrza z anemostatu o przekroju 10×10 cm, jeżeli prędkość powietrza zmierzona anemometrem skrzydełkowym wynosi 2 m/s.

Question 14

ELE.03 Pytanie 134

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia

Wykonywanie robót związanych …

Na rysunku przedstawiono

Question 15

ELE.03 Pytanie 135

Kategorie: Budowa i działanie urządzeń Czynniki i materiały Pomiary i regulacja

Wykonywanie robót związanych …

Wahania ciśnienia solanki i odczuwalne „bulgotanie” w pompie obiegowej dolnego źródła ciepła gruntowej pompy ciepła wskazują na

Question 16

ELE.03 Pytanie 136

Kategorie: Pomiary i regulacja Schematy i oznaczenia

Wykonywanie robót związanych …

Na rysunku elementy służące do regulacji natężenia przepływu wody grzewczej w poszczególnych pętlach ogrzewania podłogowego oznaczono cyfrą

A. 4

B. 3

C. 5

D. 6

Question 17

ELE.03 Pytanie 137

Kategorie: Montaż i połączenia Czynniki i materiały

Wykonywanie robót związanych …

Do montażu klimatyzatora przygotowano 10 m rurociągu chłodniczego izolowanego o wymiarach 1/4” i 3/8”. Na podstawie zamieszczonego cennika określ, w którym wariancie koszt rurociągu będzie najmniejszy.

Question 18

ELE.03 Pytanie 138

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia

Wykonywanie robót związanych …

Na którym rysunku przedstawiono łącznik redukcyjny nyplowy?

Question 19

ELE.03 Pytanie 139

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia

Wykonywanie robót związanych …

Na rysunku przedstawiono wirnik sprężarki

Question 20

ELE.03 Pytanie 140

Kategorie: Montaż i połączenia Bezpieczeństwo i BHP

Wykonywanie robót związanych …

Podczas montażu elektrycznego układu zasilającego urządzeń w instalacji chłodniczej, instalator używa narzędzi, w których uchwyty pokryte są izolacją w celu ochrony przed

Question 21

ELE.04 Pytanie 141

Kategorie: Instalacje chłodnicze Eksploatacja i konserwacja Koszty i kalkulacje

Eksploatacja i organizacja ro…

Na podstawie podanego cennika oblicz całkowity koszt ekspresowej naprawy (z wymianą sprężarki) lodówki wolnostojącej, jeżeli odległość do miejsca wykonania usługi wynosiła 3 km, ilość czynnika zużyta podczas napełniania lodówki jest równa 0,15 kg, a po wykonaniu naprawy dokonano gruntownego czyszczenia lodówki. Uwzględnij 23% podatek VAT.

Question 22

ELE.03 Pytanie 142

Kategorie: Montaż i połączenia Czynniki i materiały

Wykonywanie robót związanych …

Wszystkie zespoły i części niezbędne do montażu agregatu powinny być dostarczone czyste, zaślepione oraz

Question 23

ELE.03 Pytanie 143

Kategorie: Montaż i połączenia Schematy i oznaczenia

Wykonywanie robót związanych …

Którą końcówkę kablową najlepiej zastosować do połączeń elektrycznych w urządzeniach generujących wibracje?

Question 24

ELE.03 Pytanie 144

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia

Wykonywanie robót związanych …

Na rysunku przedstawiono agregat wody lodowej

Question 25

ELE.03 Pytanie 145

Kategorie: Montaż i połączenia Czynniki i materiały

Wykonywanie robót związanych …

Gratowanie odcinków rur miedzianych wykonuje się w celu

Question 26

ELE.03 Pytanie 146

Kategorie: Pomiary i regulacja Schematy i oznaczenia

Wykonywanie robót związanych …

W celu dokonania pomiaru napięcia 230VAC miernikiem przedstawionym na ilustracji należy

Question 27

ELE.03 Pytanie 147

Kategorie: Budowa i działanie urządzeń Pomiary i regulacja

Wykonywanie robót związanych …

Elektroniczny anemometr skrzydełkowy przedstawiono

Question 28

ELE.03 Pytanie 148

Kategorie: Montaż i połączenia Czynniki i materiały

Wykonywanie robót związanych …

Element przedstawiony na rysunku służy do

Question 29

ELE.03 Pytanie 149

Kategorie: Budowa i działanie urządzeń Pomiary i regulacja

Wykonywanie robót związanych …

Presostat maksymalny HP wyłącza sprężarkę w przypadku nadmiernego wzrostu ciśnienia

Question 30

ELE.03 Pytanie 150

Kategorie: Budowa i działanie urządzeń Czynniki i materiały

Wykonywanie robót związanych …

W sprężarkowym układzie chłodniczym ciepło oddawane przez produkty zgromadzone w komorze chłodniczej pochłaniane jest przez

Question 31

ELE.04 Pytanie 151

Kategorie: Instalacje chłodnicze Pomiary i diagnostyka Eksploatacja i konserwacja

Eksploatacja i organizacja ro…

Którą z podanych nieprawidłowości eksploatacyjnych należy wykluczyć jako przyczynę występowania zbyt wysokiego ciśnienia czynnika chłodniczego w skraplaczu chłodzonym wodą?

Question 32

ELE.04 Pytanie 152

Kategorie: Instalacje chłodnicze Klimatyzacja i wentylacja Pomiary i diagnostyka

Eksploatacja i organizacja ro…

Poprzez zastosowanie przetwornicy częstotliwości do regulacji prędkości obrotowej sprężarki uzyskuje się

Question 33

ELE.03 Pytanie 153

Kategorie: Budowa i działanie urządzeń Eksploatacja i serwis

Wykonywanie robót związanych …

Co może być przyczyną nadmiernie wysokiej temperatury skraplania?

Question 34

ELE.04 Pytanie 154

Kategorie: Instalacje chłodnicze Pomiary i diagnostyka Eksploatacja i konserwacja

Eksploatacja i organizacja ro…

Którą czynność należy wykonać w pierwszej kolejności, jeżeli w urządzeniu chłodniczym z parownikiem zasilanym czynnikiem chłodniczym za pomocą automatycznego zaworu rozprężnego wystąpiło oszronienie przewodu ssawnego i sprężarki?

Question 35

ELE.04 Pytanie 155

Kategorie: Pompy ciepła Pomiary i diagnostyka Eksploatacja i konserwacja

Eksploatacja i organizacja ro…

Na podstawie zamieszczonych w tabeli wyników pomiarów parametrów pracy pompy ciepła określ, w którym dniu parametry pracy pompy ciepła były zgodne z wartościami normatywnymi?

warunki pracy pompy ciepła
wartości normatywne 01.02.2020
godz.12.00 01.03.2020
godz.24.00 01.05.2020
Godz.6.00 01.10.2020
Godz.20.00
Zasobnik ciepłej wody użytkowej
+55°C (± 10°C) 45 65 65 52
Zasobnik ogrzewania podłogowego
+35°C (± 5°C) 45 40 30 36
Zasobnik grzejników centralnego ogrzewania
+55°C (± 2°C) 45 50 45 56

Question 36

ELE.03 Pytanie 156

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia

Wykonywanie robót związanych …

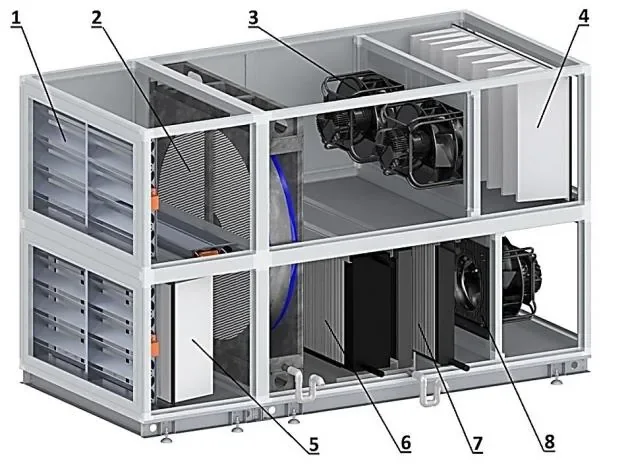

Element oznaczony na schemacie cyfrą 3 to

Question 37

ELE.03 Pytanie 157

Kategorie: Budowa i działanie urządzeń Czynniki i materiały

Wykonywanie robót związanych …

Odparowanie czynnika przed zaworem rozprężnym jest spowodowane

Question 38

ELE.04 Pytanie 158

Kategorie: Klimatyzacja i wentylacja Pomiary i diagnostyka Eksploatacja i konserwacja

Eksploatacja i organizacja ro…

W celu usunięcia niesprawności polegającej na tym, że w nawilżaczu parowym centrali klimatyzacyjnej część dysz nie pracuje lub generuje zbyt mały strumień pary, należy

Question 39

ELE.04 Pytanie 159

Kategorie: Instalacje chłodnicze Eksploatacja i konserwacja

Eksploatacja i organizacja ro…

Na podstawie zamieszczonego fragmentu instrukcji obsługi określ, po jakim przebiegu eksploatacji samochodowego agregatu chłodniczego należy wymienić łożyska koła napinacza.

Question 40

ELE.03 Pytanie 160

Kategorie: Czynniki i materiały Pomiary i regulacja

Wykonywanie robót związanych …

Filtrowanie pytań

Element przedstawiony na rysunku służy do

Narzędzie stosowane do gięcia rur miedzianych przedstawiono na ilustracji

Na którym rysunku przedstawiono połączenie w gwiazdę trójfazowego, klatkowego silnika elektrycznego?

Które styki należy zewrzeć w puszce łączeniowej silnika trójfazowego asynchronicznego w celu połączenia uzwojeń w gwiazdę „Y” ?

Który z wymienionych czynników jest bezpośrednim skutkiem zanieczyszczenia skraplacza?

Ile wynosi temperatura i wilgotność względna powietrza w punkcie oznaczonym na wykresie Moliera cyfrą 1?

Pomiary ciśnienia parowania wykonuje się

Na podstawie zamieszczonego w tabeli fragmentu instrukcji montażu klimatyzatora określ ilość czynnika chłodniczego, o którą należy uzupełnić układ chłodniczy o długości rurociągów 10 m.

Które z przedstawionych na rysunkach urządzeń jest przeznaczone do odzysku czynnika chłodniczego?

Podczas demontażu sprężarkowego, hermetycznego agregatu chłodniczego, z którego odessano czynnik chłodniczy R22 oraz olej sprężarkowy, bezwzględnie należy

Element oznaczony na schemacie dołączanym do dokumentacji technicznej agregatu chłodniczego literą A to

Określ natężenie wypływu powietrza z anemostatu o przekroju 10×10 cm, jeżeli prędkość powietrza zmierzona anemometrem skrzydełkowym wynosi 2 m/s.

Na rysunku przedstawiono

Wahania ciśnienia solanki i odczuwalne „bulgotanie” w pompie obiegowej dolnego źródła ciepła gruntowej pompy ciepła wskazują na

Na rysunku elementy służące do regulacji natężenia przepływu wody grzewczej w poszczególnych pętlach ogrzewania podłogowego oznaczono cyfrą

Do montażu klimatyzatora przygotowano 10 m rurociągu chłodniczego izolowanego o wymiarach 1/4” i 3/8”. Na podstawie zamieszczonego cennika określ, w którym wariancie koszt rurociągu będzie najmniejszy.

Na którym rysunku przedstawiono łącznik redukcyjny nyplowy?

Na rysunku przedstawiono wirnik sprężarki

Podczas montażu elektrycznego układu zasilającego urządzeń w instalacji chłodniczej, instalator używa narzędzi, w których uchwyty pokryte są izolacją w celu ochrony przed

Wszystkie zespoły i części niezbędne do montażu agregatu powinny być dostarczone czyste, zaślepione oraz

Którą końcówkę kablową najlepiej zastosować do połączeń elektrycznych w urządzeniach generujących wibracje?

Na rysunku przedstawiono agregat wody lodowej

Gratowanie odcinków rur miedzianych wykonuje się w celu

W celu dokonania pomiaru napięcia 230VAC miernikiem przedstawionym na ilustracji należy

Elektroniczny anemometr skrzydełkowy przedstawiono

Element przedstawiony na rysunku służy do

Presostat maksymalny HP wyłącza sprężarkę w przypadku nadmiernego wzrostu ciśnienia

W sprężarkowym układzie chłodniczym ciepło oddawane przez produkty zgromadzone w komorze chłodniczej pochłaniane jest przez

Którą z podanych nieprawidłowości eksploatacyjnych należy wykluczyć jako przyczynę występowania zbyt wysokiego ciśnienia czynnika chłodniczego w skraplaczu chłodzonym wodą?

Poprzez zastosowanie przetwornicy częstotliwości do regulacji prędkości obrotowej sprężarki uzyskuje się

Co może być przyczyną nadmiernie wysokiej temperatury skraplania?

Którą czynność należy wykonać w pierwszej kolejności, jeżeli w urządzeniu chłodniczym z parownikiem zasilanym czynnikiem chłodniczym za pomocą automatycznego zaworu rozprężnego wystąpiło oszronienie przewodu ssawnego i sprężarki?

Element oznaczony na schemacie cyfrą 3 to

Odparowanie czynnika przed zaworem rozprężnym jest spowodowane

W celu usunięcia niesprawności polegającej na tym, że w nawilżaczu parowym centrali klimatyzacyjnej część dysz nie pracuje lub generuje zbyt mały strumień pary, należy

Na podstawie zamieszczonego fragmentu instrukcji obsługi określ, po jakim przebiegu eksploatacji samochodowego agregatu chłodniczego należy wymienić łożyska koła napinacza.

Ile wynosi wartość przegrzania czynnika chłodniczego, jeżeli temperatura w parowniku jest równa −3°C, a w miejscu zamocowania czujnika +2°C.

Tabela własności termodynamicznych R290
Temperatura	Ciśnienie nasycenia
°C	bar
-25	2,03
-20	2,44
-15	2,91
-10	3,45
-5	4,06

warunki pracy pompy ciepła wartości normatywne	01.02.2020 godz.12.00	01.03.2020 godz.24.00	01.05.2020 Godz.6.00	01.10.2020 Godz.20.00
Zasobnik ciepłej wody użytkowej +55°C (± 10°C)	45	65	65	52
Zasobnik ogrzewania podłogowego +35°C (± 5°C)	45	40	30	36
Zasobnik grzejników centralnego ogrzewania +55°C (± 2°C)	45	50	45	56
