Lista pytań egzaminacyjnych

ELE.03Pytanie 241

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Pomiary i regulacja

Presostat niskiego ciśnienia LP wyłączy sprężarkę przy

A. zbyt niskim ciśnieniu skraplania.

B. zbyt niskim ciśnieniu oleju.

C. zbyt niskim ciśnieniu tłoczenia.

D. zbyt niskim ciśnieniu w parowniku.

ELE.03Pytanie 242

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Schematy i oznaczenia

Do których zacisków kontrolera chłodniczego należy zgodnie z rysunkiem instruktażowym podłączyć przewody zasilania elektrycznego?

A. Neutralny do zacisku 1, dodatni prądu stałego o napięciu 230 V do zacisku 5.

B. Ochronny do zacisku 1, fazowy prądu przemiennego o napięciu 230 V do zacisku 5.

C. Neutralny do zacisku 1, fazowy prądu przemiennego o napięciu 230 V do zacisku 5.

D. Ujemny do zacisku 1, dodatni prądu stałego o napięciu 230 V do zacisku 5.

ELE.03Pytanie 243

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Pomiary i regulacja Schematy i oznaczenia

Na rysunku przedstawiono

A. osiowanie silnika elektrycznego względem osi wentylatora.

B. montaż silnika elektrycznego do fundamentu.

C. regulację naciągu paska klinowego napędu wentylatora.

D. podłączanie silnika elektrycznego wentylatora.

ELE.03Pytanie 244

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia Wentylacja i klimatyzacja

Na schemacie przedstawiono pompę ciepła

A. w układzie odwracalnym.

B. z rozdziałem ciepła.

C. w układzie z wymiennikiem ciepła krzyżowym.

D. z odzyskiem ciepła z kilku źródeł.

ELE.03Pytanie 245

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Czynniki i materiały

Podstawowym materiałem konstrukcyjnym w instalacjach chłodniczych zawierających amoniak jest

A. stal.

B. miedź.

C. brąz.

D. mosiądz.

ELE.03Pytanie 246

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Wentylacja i klimatyzacja

Na rysunku zilustrowano zasadę działania wymiennika ciepła

A. obrotowego.

B. rurowego.

C. płytowego.

D. krzyżowego.

ELE.03Pytanie 247

Wykonywanie robót związanych …

Kategorie: Czynniki i materiały Pomiary i regulacja

Na podstawie danych zamieszczonych w tabeli oblicz ilość ciepła odprowadzonego z 1 t wołowiny zamrażanej od temperatury 20°C do temperatury -20°C.

A. 398 MJ

B. 310 MJ

C. 353 MJ

D. 243 MJ

ELE.04Pytanie 248

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Klimatyzacja i wentylacja Pomiary i diagnostyka

Ile wynosi moc skraplacza, jeżeli natężenie przepływu wody przez skraplacz agregatu wody lodowej jest równe 1 l/s (równe 1 kg/s), temperatura wody dopływającej do skraplacza wynosi 25ºC, temperatura wody odpływającej ze skraplacza 35ºC, a ciepło właściwe wody wynosi 4,19 kJ/(kg·K)?

A. 419 kW

B. 58,7 kW

C. 41,9 kW

D. 587 kW

ELE.03Pytanie 249

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Czynniki i materiały Pomiary i regulacja

Na podstawie zamieszczonego w tabeli fragmentu instrukcji montażu klimatyzatora określ ilość czynnika chłodniczego, o którą należy uzupełnić układ chłodniczy o długości rurociągów 10 m.

A. 50 g

B. 250 g

C. 100 g

D. 150 g

ELE.03Pytanie 250

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Pomiary i regulacja

Pomiary ciśnienia parowania wykonuje się

A. między sprężarką a skraplaczem chłodzonym powietrzem.

B. po stronie wysokiego ciśnienia układu chłodniczego.

C. między skraplaczem a termostatycznym zaworem rozprężnym.

D. po stronie niskiego ciśnienia układu chłodniczego.

ELE.04Pytanie 251

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Klimatyzacja i wentylacja Pomiary i diagnostyka

Z przedstawionego obrazu zarejestrowanego kamerą termowizyjną wynika, że

A. silnik wentylatora pracuje zbyt wolno.

B. wentylator pracuje w nadmuchu zimnego powietrza.

C. silnik wentylatora ma zbyt wysoką temperaturę.

D. wentylator pracuje w nadmuchu gorącego powietrza.

ELE.03Pytanie 252

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Montaż i połączenia

Którego narzędzia należy użyć do kielichowania rur miedzianych?

Narzędzie 3 Ilustracja do odpowiedzi A

Narzędzie 4 Ilustracja do odpowiedzi B

Narzędzie 1 Ilustracja do odpowiedzi C

Narzędzie 2 Ilustracja do odpowiedzi D

ELE.03Pytanie 253

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Wentylacja i klimatyzacja

Element przedstawiony na rysunku w instalacji klimatyzacji spełnia funkcję

A. zasuwy przeciwpożarowej.

B. kanałowego osuszacza powietrza.

C. czerpni powietrza.

D. miejscowego nawilżacza powietrza.

ELE.03Pytanie 254

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Pomiary i regulacja Schematy i oznaczenia

Na rysunku przedstawiono

A. osiowanie silnika elektrycznego względem osi wentylatora.

B. montaż silnika elektrycznego do fundamentu.

C. regulację naciągu paska klinowego napędu wentylatora.

D. podłączanie silnika elektrycznego wentylatora.

ELE.03Pytanie 255

Wykonywanie robót związanych …

Kategorie: Czynniki i materiały Bezpieczeństwo i BHP

Zgodnie z ustawą o substancjach zubożających warstwę ozonową przy demontażu części urządzenia chłodniczego należy

A. umożliwić odparowanie czynnika chłodniczego z układu do atmosfery.

B. uniemożliwić ucieczkę czynnika chłodniczego z układu do atmosfery.

C. usunąć olej chłodniczy z układu i napełnić układ azotem.

D. zdemontować również skraplacz i napełnić układ azotem.

ELE.03Pytanie 256

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Montaż i połączenia

Na której ilustracji przedstawiono narzędzie używane do wykonywania kielicha w rurze miedzianej?

Na ilustracji 4. Ilustracja do odpowiedzi A

Na ilustracji 3. Ilustracja do odpowiedzi B

Na ilustracji 2. Ilustracja do odpowiedzi C

Na ilustracji 1. Ilustracja do odpowiedzi D

ELE.03Pytanie 257

Wykonywanie robót związanych …

Kategorie: Bezpieczeństwo i BHP Wentylacja i klimatyzacja

Podczas czyszczenia odcinka kanału wentylacyjnego, pozostałe nieczyszczone kanały należy zabezpieczyć

A. wytwarzając nadciśnienie w kanałach niepodlegających czyszczeniu.

B. demontując ich połączenia z odcinkiem czyszczonym.

C. balonami ograniczającymi czyszczony odcinek kanału.

D. filtrami klasy HP montowanymi na łącznikach rurociągów.

ELE.03Pytanie 258

Wykonywanie robót związanych …

Kategorie: Czynniki i materiały Eksploatacja i serwis Bezpieczeństwo i BHP

Podczas demontażu sprężarkowego, hermetycznego agregatu chłodniczego, z którego odessano czynnik chłodniczy R22 oraz olej sprężarkowy, bezwzględnie należy

A. pozostawić dalsze czynności firmie serwisowej posiadającej odpowiedni certyfikat.

B. zastosować acetylenowo-tlenowy palnik gazowy.

C. wykonać najpierw demontaż rurociągów, a następnie sprężarki.

D. przestrzegać przepisów bhp i ppoż. oraz ochrony przeciwporażeniowej.

ELE.04Pytanie 259

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Klimatyzacja i wentylacja Eksploatacja i konserwacja

Na podstawie zamieszczonego fragmentu danych katalogowych, dobierz model chłodnicy powietrza do freonowego agregatu skraplającego, pobierającego moc elektryczną 0,5 kW, przy planowanym współczynniku wydajności chłodniczej w zakresie od 3,0 do 3,5.

A. EP 300

B. EP 100

C. EP 200

D. EP 80

ELE.03Pytanie 260

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Eksploatacja i serwis Bezpieczeństwo i BHP

Który zestaw wyposażenia jest niezbędny do właściwego zdemontowania niesprawnego klimatyzatora ściennego typu Split, napełnionego czynnikiem chłodniczym?

A. Przecinarka do rurek miedzianych, zestaw narzędzi monterskich, giętarka do rur, zestaw manometrów.

B. Stacja do odzysku czynnika chłodniczego, butla na czynnik chłodniczy, którym jest napełniony klimatyzator, zestaw narzędzi monterskich.

C. Pompa próżniowa, zestaw manometrów, butla na czynnik chłodniczy, zestaw narzędzi monterskich.

D. Palnik gazowy do demontażu miedzianych rurociągów chłodniczych, przecinarka do rur miedzianych, zestaw narzędzi monterskich.

ELE.03Pytanie 261

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Czynniki i materiały

Który czynnik chłodniczy jest syntetyczny?

A. R717

B. R134a

C. R290

D. R600a

ELE.03Pytanie 262

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Montaż i połączenia

W układzie chłodniczym pompy ciepła odolejacz należy zamontować za

A. zaworem rozprężnym przed parownikiem.

B. parownikiem przed sprężarką.

C. skraplaczem przed zaworem rozprężnym.

D. sprężarką przed skraplaczem.

ELE.03Pytanie 263

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Wentylacja i klimatyzacja

Który z opisanych w tabeli klimatyzatorów typu Split ma funkcję grzania i chłodzenia?

Klimatyzator Elementy jednostki wewnętrznej Elementy jednostki zewnętrznej
I. wymiennik ciepła, wentylator wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór czterodrogowy
II. wymiennik ciepła, wentylator wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór trójdrogowy
III. wymiennik ciepła, wentylator, element rozprężny sprężarka, wymiennik ciepła, wentylator
IV. wymiennik ciepła, wentylator, element rozprężny, zawór trójdrogowy sprężarka, wymiennik ciepła, wentylator

Klimatyzator	Elementy jednostki wewnętrznej	Elementy jednostki zewnętrznej
I.	wymiennik ciepła, wentylator	wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór czterodrogowy
II.	wymiennik ciepła, wentylator	wymiennik ciepła, wentylator, sprężarka, element rozprężny, zawór trójdrogowy
III.	wymiennik ciepła, wentylator, element rozprężny	sprężarka, wymiennik ciepła, wentylator
IV.	wymiennik ciepła, wentylator, element rozprężny, zawór trójdrogowy	sprężarka, wymiennik ciepła, wentylator

A. I.

B. II.

C. III.

D. IV.

ELE.04Pytanie 264

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Eksploatacja i konserwacja Koszty i kalkulacje

Na podstawie cennika oblicz łączny koszt usługi sprzedaży, montażu i uruchomienia agregatu chłodniczego typu split, jeżeli wykonano 8 m rurociągu łączącego jednostki, 2 m instalacji odprowadzania skroplin i 12 m instalacji elektrycznej. Uwzględnij 23% podatek VAT.

Lp. Wyszczególnienie Jednostka miary Cena jedn. netto [zł]
1. agregat chłodniczy szt. 2100,00
2. montaż jednostki zewnętrznej szt. 90,00
3. montaż jednostki wewnętrznej szt. 90,00
4. poprowadzenie rurociągów łączących jednostki m.b. 80,00
5. instalacja instalacji odprowadzenia skroplin m.b. 30,00
6. instalacja elektryczna m.b. 40,00
7. uruchomienie urządzenia szt. 100,00

Lp.	Wyszczególnienie	Jednostka miary	Cena jedn. netto [zł]
1.	agregat chłodniczy	szt.	2100,00
2.	montaż jednostki zewnętrznej	szt.	90,00
3.	montaż jednostki wewnętrznej	szt.	90,00
4.	poprowadzenie rurociągów łączących jednostki	m.b.	80,00
5.	instalacja instalacji odprowadzenia skroplin	m.b.	30,00
6.	instalacja elektryczna	m.b.	40,00
7.	uruchomienie urządzenia	szt.	100,00

A. 1460,00 zł

B. 4378,80 zł

C. 1795,80 zł

D. 3560,00 zł

ELE.03Pytanie 265

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Czynniki i materiały Pomiary i regulacja

Maksymalne ciśnienie pracy dla badanej instalacji wynosi 24 bary. Na podstawie podanej instrukcji wskaż prawidłowe wartości ciśnienia p w instalacji podczas próby szczelności oraz dopuszczalnego ciśnienia p₂₄ₕ dla 1% spadku ciśnienia po 1 dobie.

Fragment instrukcji obsługi agregatu chłodniczego
Podczas próby szczelności wymagane jest napełnienie instalacji azotem i sprawdzenie utrzymywania się stałego ciśnienia. Ciśnienie podczas próby szczelności powinno wynosić 110% maksymalnego ciśnienia pracy i po 24 godzinach spadek tego ciśnienia nie powinien być większy niż 1 % w tej samej temperaturze.

Fragment instrukcji obsługi agregatu chłodniczego
Podczas próby szczelności wymagane jest napełnienie instalacji azotem i sprawdzenie utrzymywania się stałego ciśnienia. Ciśnienie podczas próby szczelności powinno wynosić 110% maksymalnego ciśnienia pracy i po 24 godzinach spadek tego ciśnienia nie powinien być większy niż 1 % w tej samej temperaturze.

A. p = 26,40, p₂₄ₕ <2,61

B. p = 24,00, p₂₄ₕ <0,26

C. p = 26,40, p₂₄ₕ <0,26

D. p = 24,00, p₂₄ₕ <26,40

ELE.04Pytanie 266

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Klimatyzacja i wentylacja Koszty i kalkulacje

Oblicz moc nagrzewnicy wodnej, dla której wartości podstawowych parametrów zamieszczono w ramce.

✓ temperatura wody
• na powrocie z nagrzewnicy – 15°C
• na zasilaniu – 75°C
✓ ciepło właściwe wody – 4,19 [kJ/(kg K)]
✓ masowe natężenie przepływu wody – 20 kg/min.

A. 83,8 kW

B. 838 W

C. 83,8 W

D. 838 kW

ELE.03Pytanie 267

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Czynniki i materiały Pomiary i regulacja

Napełnianie instalacji czynnikiem chłodniczym należy przeprowadzać, doprowadzając

A. parę czynnika na stronę tłoczną lub ciekły czynnik na stronę ssawną.

B. ciekły czynnik wraz z parą czynnika na stronę ssawną sprężarki.

C. ciekły czynnik wraz z olejem na stronę ssawną sprężarki.

D. parę czynnika na stronę ssawną lub ciekły czynnik na stronę tłoczną.

ELE.03Pytanie 268

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Eksploatacja i serwis Bezpieczeństwo i BHP

Który zestaw wyposażenia jest niezbędny do właściwego zdemontowania niesprawnego klimatyzatora ściennego typu Split, napełnionego czynnikiem chłodniczym?

A. Stacja do odzysku czynnika chłodniczego, butla na czynnik chłodniczy, którym jest napełniony klimatyzator, zestaw narzędzi monterskich.

B. Przecinarka do rurek miedzianych, zestaw narzędzi monterskich, giętarka do rur, zestaw manometrów.

C. Pompa próżniowa, zestaw manometrów, butla na czynnik chłodniczy, zestaw narzędzi monterskich.

D. Palnik gazowy do demontażu miedzianych rurociągów chłodniczych, przecinarka do rur miedzianych, zestaw narzędzi monterskich.

ELE.04Pytanie 269

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Dokumentacja i przepisy Eksploatacja i konserwacja

Korzystając z danych zamieszczonych w tabeli określ jak często należy wykonywać próby szczelności instalacji napełnionej 150 kg czynnika R404A , jeżeli instalacja posiada stały system wykrywania wycieków.

A. Co najmniej raz na 1,5 m-ca.

B. Co najmniej raz na 3 m-ce.

C. Co najmniej 2 razy w roku.

D. Co najmniej raz w roku.

ELE.03Pytanie 270

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Eksploatacja i serwis

Rozruch i obsługę urządzenia chłodniczego przeprowadza się w oparciu o

A. kartę technologiczną.

B. schemat montażowy.

C. dokumentację techniczno-ruchową.

D. rysunek złożeniowy.

ELE.04Pytanie 271

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Pomiary i diagnostyka Eksploatacja i konserwacja

Na podstawie przedstawionego na schemacie cyklu remontowego sprężarki określ liczbę godzin pracy sprężarki do kolejnej naprawy głównej, po drugiej naprawie bieżącej.

A. 1 000 h

B. 5 000 h

C. 6 000 h

D. 3 000 h

ELE.04Pytanie 272

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Klimatyzacja i wentylacja Dokumentacja i przepisy

W przypadku instalacji chłodniczych i klimatyzacyjnych oraz pomp ciepła, które zawierają co najmniej 3 kg substancji kontrolowanej lub co najmniej 5 ton ekwiwalentu CO₂ fluorowanych gazów cieplarnianych, wymagane jest

A. stworzenie instrukcji serwisowej oraz rejestracja w Krajowym Rejestrze Sądowym.

B. stworzenie instrukcji obsługi oraz rejestracja w Centralnym Rejestrze Ubezpieczonych.

C. prowadzenie dokumentacji oraz rejestracja w Krajowym Forum Chłodnictwa.

D. prowadzenie dokumentacji oraz rejestracja w Centralnym Rejestrze Operatorów.

ELE.03Pytanie 273

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Wentylacja i klimatyzacja

Na ilustracji przedstawiono

A. wentylator promieniowy.

B. sprężarkę łopatkową.

C. wentylator osiowy.

D. dmuchawę Rootsa.

ELE.04Pytanie 274

Eksploatacja i organizacja ro…

Kategorie: Instalacje chłodnicze Eksploatacja i konserwacja Koszty i kalkulacje

Na podstawie podanego cennika oblicz całkowity koszt ekspresowej naprawy (z wymianą sprężarki) lodówki wolnostojącej, jeżeli odległość do miejsca wykonania usługi wynosiła 3 km, ilość czynnika zużyta podczas napełniania lodówki jest równa 0,15 kg, a po wykonaniu naprawy dokonano gruntownego czyszczenia lodówki. Uwzględnij 23% podatek VAT.

A. 503,07 zł

B. 702,33 zł

C. 712,17 zł

D. 571,00 zł

ELE.04Pytanie 275

Eksploatacja i organizacja ro…

Kategorie: Klimatyzacja i wentylacja Pomiary i diagnostyka Eksploatacja i konserwacja

W celu usunięcia niesprawności polegającej na tym, że w nawilżaczu parowym centrali klimatyzacyjnej część dysz nie pracuje lub generuje zbyt mały strumień pary, należy

A. zwiększyć ciśnienie wody zasilającej podgrzewacz.

B. wywiercić w dyszach otwory o większej średnicy.

C. przeczyścić dysze drucikiem kalibrowanym.

D. spryskać komorę parową środkiem dezynfekującym.

ELE.03Pytanie 276

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Schematy i oznaczenia

Na którym rysunku przedstawiono pętlę ogrzewania podłogowego w układzie ślimakowym?

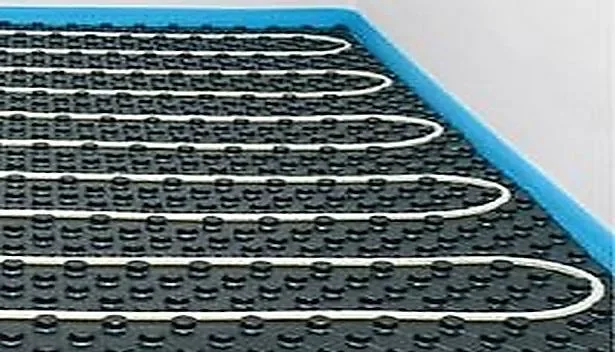

Rysunek I. Rura ogrzewania podlogowego ulozona rownoleglymi rzedami z nawrotami przy scianie, na czarnej macie z wypustkami

Rysunek II. Proste, rownolegle odcinki rury biegnace przez cala dlugosc pomieszczenia na czarnej siatce zbrojeniowej, bez widocznych nawrotow

Proste, rownolegle odcinki rury biegnace przez cala dlugosc pomieszczenia na czarnej siatce zbrojeniowej, bez widocznych nawrotow

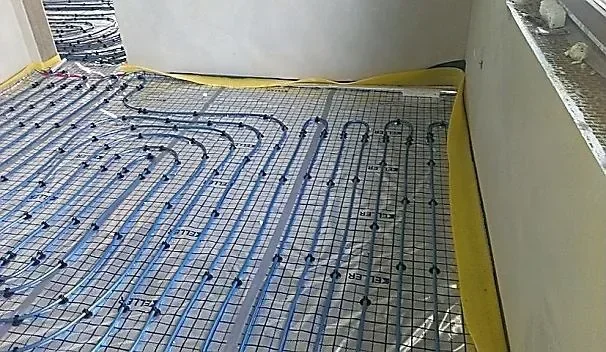

Rysunek III. Niebieska rura ulozona wezykiem, z lukowymi nawrotami przy krawedziach pomieszczenia, przypieta spinkami do siatki na folii z zoltym pasem przysciennym

Niebieska rura ulozona wezykiem, z lukowymi nawrotami przy krawedziach pomieszczenia, przypieta spinkami do siatki na folii z zoltym pasem przysciennym

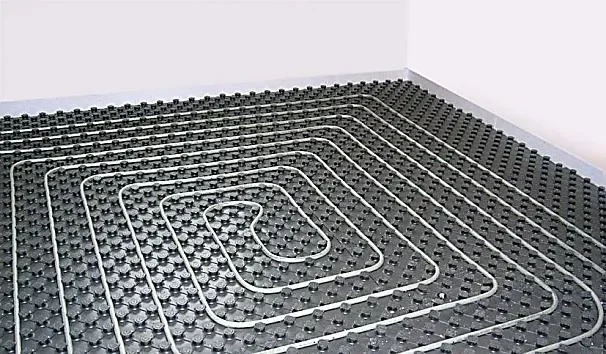

Rysunek IV. Rura ogrzewania podlogowego prowadzona spiralnie od obrzeza pomieszczenia ku srodkowi i z powrotem, na czarnej macie z wypustkami

ELE.03Pytanie 277

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Bezpieczeństwo i BHP Wentylacja i klimatyzacja

Przedstawione na ilustracji elementy stosowane są podczas wykonywania

A. prac zabezpieczających zamocowanie filtrów powietrza.

B. prac zabezpieczających zamocowanie przewodów elektrycznych.

C. zewnętrznej izolacji termicznej przewodów wentylacyjnych.

D. wewnętrznej izolacji termicznej przewodów wentylacyjnych.

ELE.03Pytanie 278

Wykonywanie robót związanych …

Kategorie: Montaż i połączenia Schematy i oznaczenia

Którą końcówkę kablową najlepiej zastosować do połączeń elektrycznych w urządzeniach generujących wibracje?

Końcówka III. Ilustracja do odpowiedzi A

Końcówka I. Ilustracja do odpowiedzi B

Końcówka IV. Ilustracja do odpowiedzi C

Końcówka II. Ilustracja do odpowiedzi D

ELE.04Pytanie 279

Eksploatacja i organizacja ro…

Kategorie: Klimatyzacja i wentylacja Pomiary i diagnostyka Eksploatacja i konserwacja

Określ wydajność wentylatora nawiewowego, który powinien zapewnić w ciągu godziny dwukrotną wymianę powietrza w pomieszczeniach o wysokości 3 m i powierzchni użytkowej zaznaczonej na planie kondygnacji budynku?

A. 600 m³/h

B. 300 m³/h

C. 450 m³/h

D. 100 m³/h

ELE.03Pytanie 280

Wykonywanie robót związanych …

Kategorie: Budowa i działanie urządzeń Eksploatacja i serwis Wentylacja i klimatyzacja

Przy wymianie filtra G7 w centrali klimatyzacyjnej należy sprawdzić stan

A. amortyzatora.

B. napinacza.

C. uszczelnienia.

D. odwadniacza.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Presostat niskiego ciśnienia LP wyłączy sprężarkę przy

Do których zacisków kontrolera chłodniczego należy zgodnie z rysunkiem instruktażowym podłączyć przewody zasilania elektrycznego?

Na rysunku przedstawiono

Na schemacie przedstawiono pompę ciepła

Podstawowym materiałem konstrukcyjnym w instalacjach chłodniczych zawierających amoniak jest

Na rysunku zilustrowano zasadę działania wymiennika ciepła

Na podstawie danych zamieszczonych w tabeli oblicz ilość ciepła odprowadzonego z 1 t wołowiny zamrażanej od temperatury 20°C do temperatury -20°C.

Ile wynosi moc skraplacza, jeżeli natężenie przepływu wody przez skraplacz agregatu wody lodowej jest równe 1 l/s (równe 1 kg/s), temperatura wody dopływającej do skraplacza wynosi 25ºC, temperatura wody odpływającej ze skraplacza 35ºC, a ciepło właściwe wody wynosi 4,19 kJ/(kg·K)?

Na podstawie zamieszczonego w tabeli fragmentu instrukcji montażu klimatyzatora określ ilość czynnika chłodniczego, o którą należy uzupełnić układ chłodniczy o długości rurociągów 10 m.

Pomiary ciśnienia parowania wykonuje się

Z przedstawionego obrazu zarejestrowanego kamerą termowizyjną wynika, że

Którego narzędzia należy użyć do kielichowania rur miedzianych?

Element przedstawiony na rysunku w instalacji klimatyzacji spełnia funkcję

Na rysunku przedstawiono

Zgodnie z ustawą o substancjach zubożających warstwę ozonową przy demontażu części urządzenia chłodniczego należy

Na której ilustracji przedstawiono narzędzie używane do wykonywania kielicha w rurze miedzianej?

Podczas czyszczenia odcinka kanału wentylacyjnego, pozostałe nieczyszczone kanały należy zabezpieczyć

Podczas demontażu sprężarkowego, hermetycznego agregatu chłodniczego, z którego odessano czynnik chłodniczy R22 oraz olej sprężarkowy, bezwzględnie należy

Na podstawie zamieszczonego fragmentu danych katalogowych, dobierz model chłodnicy powietrza do freonowego agregatu skraplającego, pobierającego moc elektryczną 0,5 kW, przy planowanym współczynniku wydajności chłodniczej w zakresie od 3,0 do 3,5.

Który zestaw wyposażenia jest niezbędny do właściwego zdemontowania niesprawnego klimatyzatora ściennego typu Split, napełnionego czynnikiem chłodniczym?

Który czynnik chłodniczy jest syntetyczny?

W układzie chłodniczym pompy ciepła odolejacz należy zamontować za

Oblicz moc nagrzewnicy wodnej, dla której wartości podstawowych parametrów zamieszczono w ramce.

✓ temperatura wody
• na powrocie z nagrzewnicy – 15°C
• na zasilaniu – 75°C
✓ ciepło właściwe wody – 4,19 [kJ/(kg K)]
✓ masowe natężenie przepływu wody – 20 kg/min.

Napełnianie instalacji czynnikiem chłodniczym należy przeprowadzać, doprowadzając

Który zestaw wyposażenia jest niezbędny do właściwego zdemontowania niesprawnego klimatyzatora ściennego typu Split, napełnionego czynnikiem chłodniczym?

Korzystając z danych zamieszczonych w tabeli określ jak często należy wykonywać próby szczelności instalacji napełnionej 150 kg czynnika R404A , jeżeli instalacja posiada stały system wykrywania wycieków.

Rozruch i obsługę urządzenia chłodniczego przeprowadza się w oparciu o

Na podstawie przedstawionego na schemacie cyklu remontowego sprężarki określ liczbę godzin pracy sprężarki do kolejnej naprawy głównej, po drugiej naprawie bieżącej.

W przypadku instalacji chłodniczych i klimatyzacyjnych oraz pomp ciepła, które zawierają co najmniej 3 kg substancji kontrolowanej lub co najmniej 5 ton ekwiwalentu CO₂ fluorowanych gazów cieplarnianych, wymagane jest

Na ilustracji przedstawiono

W celu usunięcia niesprawności polegającej na tym, że w nawilżaczu parowym centrali klimatyzacyjnej część dysz nie pracuje lub generuje zbyt mały strumień pary, należy

Na którym rysunku przedstawiono pętlę ogrzewania podłogowego w układzie ślimakowym?

Przedstawione na ilustracji elementy stosowane są podczas wykonywania

Którą końcówkę kablową najlepiej zastosować do połączeń elektrycznych w urządzeniach generujących wibracje?

Określ wydajność wentylatora nawiewowego, który powinien zapewnić w ciągu godziny dwukrotną wymianę powietrza w pomieszczeniach o wysokości 3 m i powierzchni użytkowej zaznaczonej na planie kondygnacji budynku?

Przy wymianie filtra G7 w centrali klimatyzacyjnej należy sprawdzić stan

Wymagane logowanie

Lista pytań egzaminacyjnych

Filtrowanie pytań

Presostat niskiego ciśnienia LP wyłączy sprężarkę przy

Do których zacisków kontrolera chłodniczego należy zgodnie z rysunkiem instruktażowym podłączyć przewody zasilania elektrycznego?

Na rysunku przedstawiono

Na schemacie przedstawiono pompę ciepła

Podstawowym materiałem konstrukcyjnym w instalacjach chłodniczych zawierających amoniak jest

Na rysunku zilustrowano zasadę działania wymiennika ciepła

Na podstawie danych zamieszczonych w tabeli oblicz ilość ciepła odprowadzonego z 1 t wołowiny zamrażanej od temperatury 20°C do temperatury -20°C.

Ile wynosi moc skraplacza, jeżeli natężenie przepływu wody przez skraplacz agregatu wody lodowej jest równe 1 l/s (równe 1 kg/s), temperatura wody dopływającej do skraplacza wynosi 25ºC, temperatura wody odpływającej ze skraplacza 35ºC, a ciepło właściwe wody wynosi 4,19 kJ/(kg·K)?

Na podstawie zamieszczonego w tabeli fragmentu instrukcji montażu klimatyzatora określ ilość czynnika chłodniczego, o którą należy uzupełnić układ chłodniczy o długości rurociągów 10 m.

Pomiary ciśnienia parowania wykonuje się

Z przedstawionego obrazu zarejestrowanego kamerą termowizyjną wynika, że

Którego narzędzia należy użyć do kielichowania rur miedzianych?

Element przedstawiony na rysunku w instalacji klimatyzacji spełnia funkcję

Na rysunku przedstawiono

Zgodnie z ustawą o substancjach zubożających warstwę ozonową przy demontażu części urządzenia chłodniczego należy

Na której ilustracji przedstawiono narzędzie używane do wykonywania kielicha w rurze miedzianej?

Podczas czyszczenia odcinka kanału wentylacyjnego, pozostałe nieczyszczone kanały należy zabezpieczyć

Podczas demontażu sprężarkowego, hermetycznego agregatu chłodniczego, z którego odessano czynnik chłodniczy R22 oraz olej sprężarkowy, bezwzględnie należy

Na podstawie zamieszczonego fragmentu danych katalogowych, dobierz model chłodnicy powietrza do freonowego agregatu skraplającego, pobierającego moc elektryczną 0,5 kW, przy planowanym współczynniku wydajności chłodniczej w zakresie od 3,0 do 3,5.

Który zestaw wyposażenia jest niezbędny do właściwego zdemontowania niesprawnego klimatyzatora ściennego typu Split, napełnionego czynnikiem chłodniczym?

Który czynnik chłodniczy jest syntetyczny?

W układzie chłodniczym pompy ciepła odolejacz należy zamontować za

Oblicz moc nagrzewnicy wodnej, dla której wartości podstawowych parametrów zamieszczono w ramce. ✓ temperatura wody • na powrocie z nagrzewnicy – 15°C• na zasilaniu – 75°C✓ ciepło właściwe wody – 4,19 [kJ/(kg K)]✓ masowe natężenie przepływu wody – 20 kg/min.

Napełnianie instalacji czynnikiem chłodniczym należy przeprowadzać, doprowadzając

Który zestaw wyposażenia jest niezbędny do właściwego zdemontowania niesprawnego klimatyzatora ściennego typu Split, napełnionego czynnikiem chłodniczym?

Korzystając z danych zamieszczonych w tabeli określ jak często należy wykonywać próby szczelności instalacji napełnionej 150 kg czynnika R404A , jeżeli instalacja posiada stały system wykrywania wycieków.

Rozruch i obsługę urządzenia chłodniczego przeprowadza się w oparciu o

Na podstawie przedstawionego na schemacie cyklu remontowego sprężarki określ liczbę godzin pracy sprężarki do kolejnej naprawy głównej, po drugiej naprawie bieżącej.

W przypadku instalacji chłodniczych i klimatyzacyjnych oraz pomp ciepła, które zawierają co najmniej 3 kg substancji kontrolowanej lub co najmniej 5 ton ekwiwalentu CO₂ fluorowanych gazów cieplarnianych, wymagane jest

Na ilustracji przedstawiono

W celu usunięcia niesprawności polegającej na tym, że w nawilżaczu parowym centrali klimatyzacyjnej część dysz nie pracuje lub generuje zbyt mały strumień pary, należy

Na którym rysunku przedstawiono pętlę ogrzewania podłogowego w układzie ślimakowym?

Przedstawione na ilustracji elementy stosowane są podczas wykonywania

Którą końcówkę kablową najlepiej zastosować do połączeń elektrycznych w urządzeniach generujących wibracje?

Określ wydajność wentylatora nawiewowego, który powinien zapewnić w ciągu godziny dwukrotną wymianę powietrza w pomieszczeniach o wysokości 3 m i powierzchni użytkowej zaznaczonej na planie kondygnacji budynku?

Przy wymianie filtra G7 w centrali klimatyzacyjnej należy sprawdzić stan

Oblicz moc nagrzewnicy wodnej, dla której wartości podstawowych parametrów zamieszczono w ramce.

✓ temperatura wody
• na powrocie z nagrzewnicy – 15°C
• na zasilaniu – 75°C
✓ ciepło właściwe wody – 4,19 [kJ/(kg K)]
✓ masowe natężenie przepływu wody – 20 kg/min.
