Wykonywanie robót związanych …

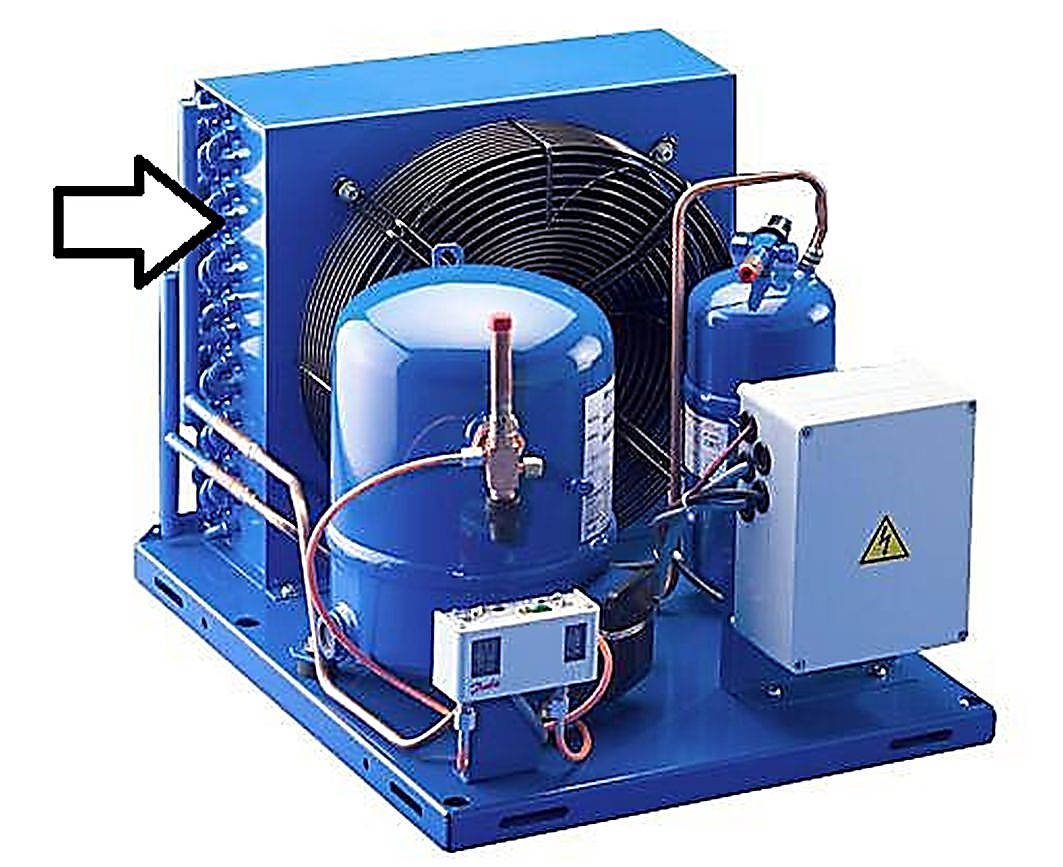

Na rysunku przedstawiono agregat wody lodowej
A. ze skraplaczem chłodzonym powietrzem.
B. z parownikiem chłodzonym powietrzem.
C. z parownikiem chłodzonym wodą.
D. ze skraplaczem chłodzonym wodą.
Filtrowanie pytań
Eksploatacja i organizacja ro…
Na podstawie zamieszczonego fragmentu instrukcji obsługi określ, po jakim przebiegu eksploatacji samochodowego agregatu chłodniczego należy wymienić łożyska koła napinacza.
A. 90 000 km
B. 36 000 mi
C. 36 000 km
D. 60 000 mi
Wykonywanie robót związanych …
Przed przystąpieniem do montażu klimatyzatora typu Split należy w pierwszej kolejności
A. zamontować stelaż pod jednostkę zewnętrzną i wewnętrzną.
B. wybrać miejsce zamontowania jednostki zewnętrznej i wewnętrznej.
C. zdjąć zaślepki z rur jednostki zewnętrznej i wewnętrznej.
D. podłączyć zasilanie elektryczne do jednostki zewnętrznej i wewnętrznej.
Wykonywanie robót związanych …
Na rysunku przedstawiono zawory
A. automatyczne rozprężne.
B. termostatyczne rozprężne.
C. serwisowe: gazowy i cieczowy.
D. bezpieczeństwa: gazowy i cieczowy.
Wykonywanie robót związanych …

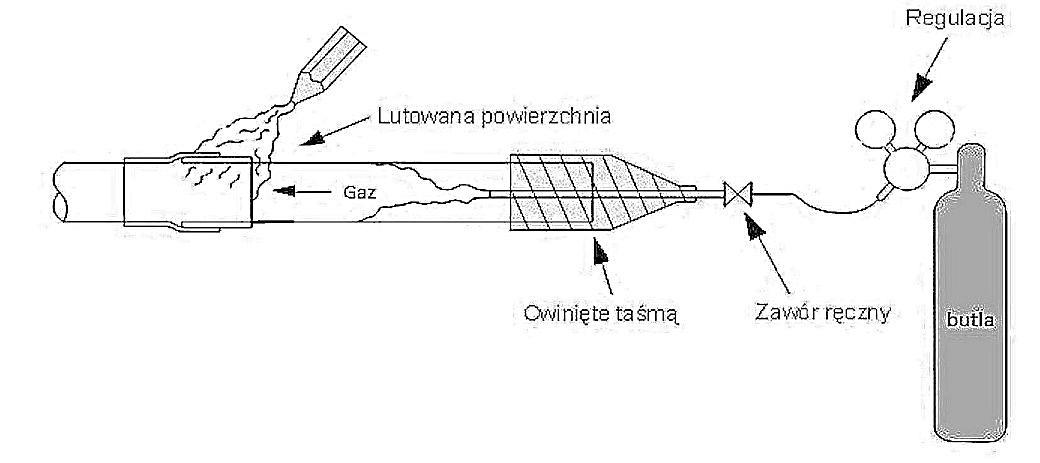

Na rysunku przedstawiono schemat lutowania rurek w osłonie gazu obojętnego. Którym gazem wypełniona jest butla?
A. Propanem.
B. Azotem.
C. Tlenem.
D. Wodorem.
ELE.04 Pytanie 286
Eksploatacja i organizacja ro…
Wskaż prawidłową kolejność czynności wykonywanych po wystąpieniu awarii agregatu chłodniczego, jeżeli na skutek awarii nastąpiło zadziałanie presostatu wysokiego ciśnienia i jego zablokowanie.
A. Zwiększenie nastawy wyzwalania presostatu → odblokowanie presostatu → uruchomienie urządzenia → kontrolowanie działania urządzenia.
B. Odblokowanie presostatu → uruchomienie urządzenia → zmniejszenie natężenia przepływu wody chłodzącej skraplacz → kontrolowanie działania urządzenia.
C. Odblokowanie presostatu → uruchomienie urządzenia → usunięcie przyczyny awarii → kontrolowanie działania urządzenia.
D. Usunięcie przyczyny awarii → odblokowanie presostatu → uruchomienie urządzenia → kontrolowanie działania urządzenia.
Wykonywanie robót związanych …
Na którym rysunku przedstawiono prawidłowe wykonanie odprowadzenia skroplin z jednostki wewnętrznej klimatyzatora?
A. Rysunek 2
B. Rysunek 3
C. Rysunek 1
D. Rysunek 4
Wykonywanie robót związanych …
Którym narzędziem należy się posłużyć, wykonując kielichowanie końcówek rur miedzianych, w celu ich połączenia przez lutowanie?
A. Ekspanderem.
B. Giętarką ręczną.
C. Obcęgami.
D. Obcinarką krążkową.
Wykonywanie robót związanych …
Podstawowym celem stosowania tzw. „pułapek olejowych” jest zapewnienie
A. prawidłowego powrotu oleju do sprężarki.
B. prawidłowego powrotu oleju do skraplacza.
C. zatrzymanie oleju i odprowadzenie go do parownika.
D. zatrzymania oleju i odprowadzenie go do kanalizacji.
Wykonywanie robót związanych …
Ile wynosi wartość współczynnika wydajności chłodniczej urządzenia, jeżeli moc sprężarki jest równa 4 kW, a moc chłodnicza 12 kW?
A. 8,00
B. 0,33
C. 16,00
D. 3,00
Wykonywanie robót związanych …
Na której ilustracji przedstawiono prawidłowe wykonanie odprowadzenia skroplin z jednostki wewnętrznej klimatyzatora?
A. Na ilustracji 4.
B. Na ilustracji 1.
C. Na ilustracji 3.
D. Na ilustracji 2.
Wykonywanie robót związanych …
Który zestaw parametrów determinuje dobór zaworu termostatycznego?
A. Minimalne obciążenie parownika, temperatura otoczenia, wielkość sprężarki i zbiornika czynnika.
B. Maksymalne obciążenie skraplacza, ilość wody chłodzącej skraplacz, przegrzanie oleju.
C. Minimalne obciążenie skraplacza, temperatura powietrza, ciśnienie różnicowe i wielkość zbiornika oleju.
D. Maksymalne obciążenie parownika, temperatura parowania i skraplania, dochłodzenie ciekłego czynnika.
Wykonywanie robót związanych …
Na schemacie przedstawiono system z elektronicznym czujnikiem poziomu i z zaworem elektromagnetycznym. Który zawór należy zamontować w miejscu oznaczonym literami ZR?
A. Ręczny zawór regulacyjny.
B. Zawór pływakowy wysokiego ciśnienia.
C. Zawór pływakowy niskiego ciśnienia.
D. Termostatyczny zawór rozprężny.
Wykonywanie robót związanych …
Podczas montażu instalacji klimatyzacyjnych przedstawione na rysunku narzędzie stosuje się do
A. klejenia na gorąco kanałów wentylacyjnych wykonanych z PCV.
B. zaciskania ramek kanałów wentylacyjnych wykonanych z blachy stalowej
C. rozpęczania kanałów wentylacyjnych wykonanych z PCV.
D. zakładania uszczelek gumowych w łącznikach stalowych kanałów wentylacyjnych.
Wykonywanie robót związanych …
Którego przyrządu należy użyć w celu określenia ilości czynnika wprowadzonego do układu chłodniczego podczas jego napełniania?
A. Manometru różnicowego.
B. Manometru membranowego.
C. Wagi elektronicznej.
D. Tachometru indukcyjnego.
Wykonywanie robót związanych …
W którym z wymienionych miejsc w urządzeniu chłodniczym na czynnik R404A jest najmniejsza średnica rurociągu?
A. Na wypływie z parownika.
B. Na dopływie do zaworu regulacyjnego.
C. Na wypływie z zaworu regulacyjnego.
D. Na dopływie do sprężarki.
ELE.04 Pytanie 297
Eksploatacja i organizacja ro…
W celu usunięcia niesprawności polegającej na tym, że w nawilżaczu parowym centrali klimatyzacyjnej część dysz nie pracuje lub generuje zbyt mały strumień pary, należy
A. zwiększyć ciśnienie wody zasilającej podgrzewacz.
B. przeczyścić dysze drucikiem kalibrowanym.
C. wywiercić w dyszach otwory o większej średnicy.
D. spryskać komorę parową środkiem dezynfekującym.
Wykonywanie robót związanych …
W przypadku montażu termostatycznego zaworu rozprężnego czujnik zaworu montuje się na
A. wypływie z parownika.
B. wypływie ze sprężarki.
C. dopływie do skraplacza.
D. dopływie do dochładzacza.
ELE.04 Pytanie 299
Eksploatacja i organizacja ro…
Wzrost poboru energii elektrycznej przez silnik wentylatora centrali przy jednoczesnym spadku ciśnienia statycznego nadmuchiwanego powietrza wskazuje na
A. wzrost temperatury zasysanego powietrza.
B. zamknięcie części kanałów rozprowadzających powietrze.
C. spadek napięcia zasilania w instalacji elektrycznej.
D. zabrudzenie filtrów powietrza.
ELE.04 Pytanie 300
Eksploatacja i organizacja ro…
Jeżeli silnik elektryczny klatkowy trójfazowy napędzający wentylator centrali klimatyzacyjnej, załączany bezpośrednio, obraca wentylator w przeciwnym kierunku niż wskazuje strzałka na jego obudowie, to należy
A. wymienić zabezpieczenie nadprądowe silnika.
B. zmienić kolejność podłączenia dwóch przewodów fazowych.
C. wymienić wyłącznik silnikowy.
D. zamienić miejsca podłączenia dowolnego przewodu fazowego i neutralnego.
Wykonywanie robót związanych …
Wskaż przyczynę mokrej pracy sprężarki, w przypadku układu chłodniczego z termostatycznym zaworem rozprężnym.
A. Nastawienie zbyt dużego przegrzania.
B. Za mała wydajność zaworu.
C. Czujnik nie przylega do parownika.
D. Zbyt mała ilość czynnika w urządzeniu chłodniczym.
ELE.03 Pytanie 302
Wykonywanie robót związanych …
Na której ilustracji przedstawiono centralę z krzyżowym wymiennikiem ciepła?
A. Na ilustracji 4.
B. Na ilustracji 1.
C. Na ilustracji 2.
D. Na ilustracji 3.
Wykonywanie robót związanych …
Co jest przyczyną zbyt niskiego ciśnienia skraplania w urządzeniu chłodniczym?
A. Za duża ilość czynnika w urządzeniu.
B. Zbyt wysoka temperatura otoczenia.
C. Mała intensywność chłodzenia skraplacza.
D. Nadmierna intensywność chłodzenia skraplacza.
Wykonywanie robót związanych …
Któremu procesowi, oprócz ogrzewania, podlega powietrze w centrali klimatyzacyjnej, przechodząc najpierw przez nagrzewnicę, a następnie przez chłodnicę i nagrzewnicę wtórną?
A. Osuszania.
B. Filtrowania.
C. Nawilżania.
D. Sprężania.
Wykonywanie robót związanych …
Którego narzędzia należy użyć do kielichowania rur miedzianych?
A. Narzędzie 2
B. Narzędzie 3
C. Narzędzie 1
D. Narzędzie 4
Eksploatacja i organizacja ro…
Na podstawie cennika oblicz łączny koszt usługi sprzedaży, montażu i uruchomienia agregatu chłodniczego typu split, jeżeli wykonano 8 m rurociągu łączącego jednostki, 2 m instalacji odprowadzania skroplin i 12 m instalacji elektrycznej. Uwzględnij 23% podatek VAT.
| Lp. | Wyszczególnienie | Jednostka miary | Cena jedn. netto [zł] |
|---|---|---|---|
| 1. | agregat chłodniczy | szt. | 2100,00 |
| 2. | montaż jednostki zewnętrznej | szt. | 90,00 |
| 3. | montaż jednostki wewnętrznej | szt. | 90,00 |
| 4. | poprowadzenie rurociągów łączących jednostki | m.b. | 80,00 |
| 5. | instalacja instalacji odprowadzenia skroplin | m.b. | 30,00 |
| 6. | instalacja elektryczna | m.b. | 40,00 |
| 7. | uruchomienie urządzenia | szt. | 100,00 |
A. 4378,80 zł
B. 3560,00 zł
C. 1460,00 zł
D. 1795,80 zł
ELE.04 Pytanie 307
Eksploatacja i organizacja ro…
Podczas przeglądu dochładzacza cieczy czynnika chłodniczego zawsze należy sprawdzić
A. temperaturę parowania czynnika chłodniczego i przepływ wody chłodzącej.
B. szczelność połączeń i przegrzanie par czynnika chłodniczego.
C. temperaturę parowania i przegrzanie par czynnika chłodniczego.
D. szczelność połączeń i przepływ wody chłodzącej.
Wykonywanie robót związanych …
Jaki jest cel stosowania topnika podczas lutowania twardego elementów instalacji chłodniczej?
A. Doprowadzenie powietrza do łączonych powierzchni, ich natlenienie oraz wytworzenie tlenków na tych powierzchniach.
B. Doprowadzenie powietrza do łączonych powierzchni, nadanie tym powierzchniom gładkości i ich natłuszczenie.
C. Ochrona powierzchni elementów przed zanieczyszczeniami i utworzenie cienkiej warstwy tlenków na powierzchni.
D. Ochrona powierzchni przed działaniem powietrza, usunięcie istniejących tlenków i zapobieganie ich tworzeniu się.
Eksploatacja i organizacja ro…
Na podstawie zamieszczonego cennika oblicz łączny koszt usługi sprzedaży, montażu i uruchomienia agregatu chłodniczego typu split, jeżeli wykonano 8 m rurociągu łączącego jednostki, 2 m instalacji odprowadzania skroplin i 12 m instalacji elektrycznej. Uwzględnij 23% podatek VAT.
| Cennik | |||
|---|---|---|---|
| Lp. | Wyszczególnienie | Jednostka miary | Cena jedn. netto [zł] |
| 1. | agregat chłodniczy | szt. | 2100,00 |
| 2. | montaż jednostki zewnętrznej | szt. | 90,00 |
| 3. | montaż jednostki wewnętrznej | szt. | 90,00 |
| 4. | poprowadzenie rurociągów łączących jednostki | m.b. | 80,00 |
| 5. | instalacja instalacji odprowadzenia skroplin | m.b. | 30,00 |
| 6. | instalacja elektryczna | m.b. | 40,00 |
| 7. | uruchomienie urządzenia | szt. | 100,00 |
A. 3560,00 zł
B. 4378,80 zł
C. 1795,80 zł
D. 1460,00 zł
Wykonywanie robót związanych …
Określ natężenie wypływu powietrza z anemostatu o przekroju 10×10 cm, jeżeli prędkość powietrza zmierzona anemometrem skrzydełkowym wynosi 2 m/s.
A. 36 m³/h
B. 72 m³/h
C. 94 m³/h
D. 20 m³/h
Wykonywanie robót związanych …
Którą z podanych substancji wykorzystuje się podczas zamrażania kriogenicznego produktów spożywczych?
A. Suchy azot.
B. Ciekły azot.
C. Zimną solankę.
D. Wilgotne powietrze.
Wykonywanie robót związanych …
Pompa ciepła umożliwia
A. transportowanie ciepłej wody na niższe kondygnacje budynku.
B. przekazywanie ciepła do górnego źródła ciepła.
C. doprowadzanie ciepła do dolnego źródła ciepła.
D. pompowanie ciepłej wody na wyższe kondygnacje budynku.
Eksploatacja i organizacja ro…
Na podstawie danych zawartych w tabelach oblicz całkowitą ilość czynnika chłodniczego „CM” znajdującego się w klimatyzatorze typu Split model KS123 („CM” = A + B + C), dla którego długość rury cieczowej o średnicy 9,53 mm wynosi 10 m.
| Model | A Ilość napełniona fabrycznie (kg) | B Dodatkowa ilość dla j. zewnętrznej (kg) | Średnica rury cieczowej (mm) | C Dodatkowa ilość na metr instalacji (kg/m) |
|---|---|---|---|---|
| KS 121 | 11.20 | 0 | ø6.35 | 0.021 |
| KS 122 | 11.20 | 0 | ø9.53 | 0.058 |
| KS 123 | 11.80 | 1.20 | ø12.70 | 0.114 |
| KS 124 | 11.80 | 3.30 | ø15.88 | 0.178 |
| KS 125 | 11.80 | 3.30 | ø19.05 | 0.268 |
A. 14,14 kg
B. 13,21 kg
C. 13,88 kg
D. 13,58 kg
Wykonywanie robót związanych …
Inhibitorami nazywa się substancje dodawane do chłodziw w celu
A. obniżenia temperatury parowania.
B. ochrony przed przegrzaniem.
C. zmiany temperatury skraplania.
D. ochrony przed korozją.
Wykonywanie robót związanych …
Ile wynosi temperatura i wilgotność względna powietrza w punkcie oznaczonym na wykresie Moliera cyfrą 1?
A. Temp. 40°C, wilgotność 20%
B. Temp. 0°C, wilgotność 60%
C. Temp. 21°C, wilgotność 40%
D. Temp. -5°C, wilgotność 90%
Wykonywanie robót związanych …

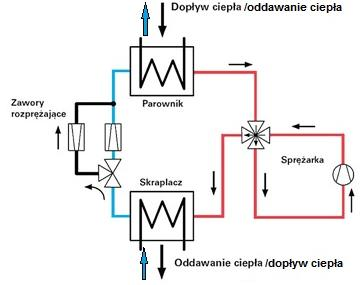

Który rodzaj pompy ciepła przedstawiono na rysunku?
A. woda - woda.
B. solanka - woda.
C. powietrze - woda.
D. grunt - woda.
Wykonywanie robót związanych …
Podczas montażu elektrycznego układu zasilającego urządzeń w instalacji chłodniczej, instalator używa narzędzi, w których uchwyty pokryte są izolacją w celu ochrony przed
A. wysoką temperaturą.
B. porażeniem prądem elektrycznym.
C. wysoką wilgotnością.
D. urazami mechanicznymi.
Wykonywanie robót związanych …
Do których zacisków kontrolera chłodniczego należy zgodnie z rysunkiem instruktażowym podłączyć przewody zasilania elektrycznego?
A. Neutralny do zacisku 1, fazowy prądu przemiennego o napięciu 230 V do zacisku 5.
B. Neutralny do zacisku 1, dodatni prądu stałego o napięciu 230 V do zacisku 5.
C. Ochronny do zacisku 1, fazowy prądu przemiennego o napięciu 230 V do zacisku 5.
D. Ujemny do zacisku 1, dodatni prądu stałego o napięciu 230 V do zacisku 5.
Wykonywanie robót związanych …

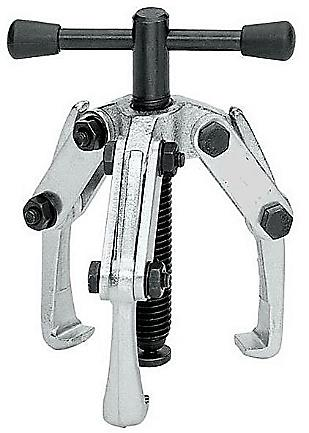

Którego narzędzia należy użyć do wyjęcia z obudowy łożyska wskazanego na rysunku strzałką?
A. Narzędzie IV.
B. Narzędzie III.
C. Narzędzie I.
D. Narzędzie II.
Wykonywanie robót związanych …
W przypadku rozszczelnienia układu zawierającego czynnik chłodniczy oznaczony symbolem R744 w pomieszczeniu, w którym miał miejsce wyciek, wystąpi
A. wzrost temperatury.
B. zapłon lub pożar.
C. wzrost stężenia amoniaku.
D. spadek stężenia tlenu.
