Filtrowanie pytań
Montaż i eksploatacja środków…
A. GPS
B. GSM-R
C. TRMS
D. ORMO
Montaż i eksploatacja sieci z…
Jakie numery przydzielono odłącznikom przewodów zasilających w podstacji trakcyjnej toru głównego nieparzystego, znajdującego się po stronie wjazdowej i wyjazdowej ze stacji?
A. 20, 40
B. 10, 30
C. 101, 102, 107
D. 3, 7, 17, 101
Montaż i eksploatacja środków…
Na ilustracji przedstawiono łożysko

A. walcowe.
B. igiełkowe.
C. ślizgowe.
D. kulkowe.
Montaż i eksploatacja środków…
Po ustawieniu hamulca w pozycji jazdy (odhamowania) ciśnienie w przewodzie głównym, po osiągnięciu oczekiwanych nominalnych 5 bar, nadal rośnie, aż ustabilizuje się na wysokości 6 bar. Przyczyną tego zjawiska może być
A. usterka pomocniczej sprężarki powietrza
B. uszkodzenie głównej sprężarki powietrza
C. awaria regulatora ciśnienia PG
D. nieszczelność w przewodzie głównym
Montaż i eksploatacja środków…
System pneumatyczny w pojeździe szynowym jest wykorzystywany do dostarczania sprężonego powietrza.
A. urządzeń związanych z bezpieczeństwem biernym
B. urządzeń hydraulicznych
C. przetwornicy oświetleniowej
D. systemów pneumatycznych pojazdu, w tym układu hamulcowego
Montaż i eksploatacja środków…
Hamowanie elektrodynamiczne (nie rekuperacyjne) oznacza utratę energii elektrycznej
A. i przekazywaniu jej do sieci trakcyjnej
B. w konwerterach energii elektrycznej
C. na elementach oporowych
D. poprzez przekazywanie jej do sieci powrotnej
Montaż i eksploatacja środków…

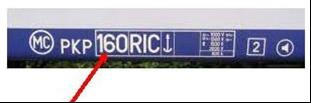

Wskazana na rysunku strzałką liczba w oznaczeniu wagonu pasażerskiego informuje o

A. maksymalnej liczbie miejsc siedzących w wagonie.
B. mocy ogrzewania elektrycznego wagonu w kW
C. maksymalnej dopuszczalnej prędkości eksploatacyjnej wagonu.
D. pojemności zbiornika wody w litrach.
Montaż i eksploatacja środków…
Którą cyfrą wskazano na ilustracji ślizgacz?

A. 1
B. 4
C. 3
D. 2
Montaż i eksploatacja środków…

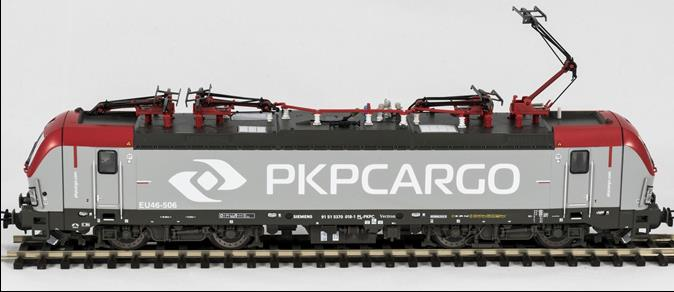

Podczas jazdy lokomotywy wieloczłonowej kabiną A do przodu, jadąc w trakcji podwójnej z inną lokomotywą, które z pantografów oznaczonych na rysunku należy podnieść do góry?

A. Pantograf 1 i 3
B. Pantograf 1 i 2
C. Pantograf 2 i 4
D. Pantograf 1 i 4
Montaż i eksploatacja sieci z…
Aby ocenić stan techniczny stacji transformatorowej po stronie nn, należy przeprowadzić pomiar
A. natężenia prądu we wszystkich fazach transformatora
B. rezystancji uziemienia roboczych oraz zabezpieczeń przeciwpożarowych
C. napięcia w każdej fazie transformatora po stronie 0,4 kV
D. rezystancji izolacji przewodów zasilających stację transformatorową
Montaż i eksploatacja środków…

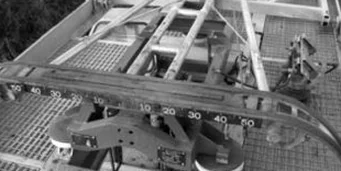

Na rysunku przedstawiono odbierak

A. połówkowy.
B. nożycowy.
C. pałąkowy.
D. rolkowy.
Montaż i eksploatacja środków…
Siłownik pneumatyczny stanowiący napęd pantografu zaznaczono cyfrą

A. 4
B. 3
C. 1
D. 2
Montaż i eksploatacja środków…
Przedstawione w tabeli parametry odnoszą się do
| Oznaczenie typu | EE541 |
| Napięcie znamionowe [V] | 3000/2 |
| Moc ciągła [kW] | 500 |
| Moc godzinowa [kW] | 520 |
| Prąd mocy ciągłej [A] | 355 |
| Prąd mocy godzinowej [A] | 370 |
| Prędkość obrotowa mocy ciągłej [obr/min] | 965 |
| Prędkość obrotowa mocy godzinowej [obr/min] | 930 |
| Rodzaj uzwojenia wzbudzenia | szeregowe |
| Masa [kg] | 4200 |
A. prądnicy pomocniczej prądu przemiennego.
B. elektrycznego silnika trakcyjnego prądu stałego.
C. spalinowego silnika trakcyjnego.
D. elektrycznego silnika sprężarki głównej lokomotywy.
Montaż i eksploatacja sieci z…
Z dokumentacji technicznej transformatora rozdzielczego wynika, że uzwojenie strony górnego napięcia połączone jest w
| Dane techniczne transformatora rozdzielczego | |
| Typ | TNOSCT |
| Moc | 2500 kVA |
| Napięcie górne | 21000 V |
| Napięcie dolne | 400 V |
| Regulacja napięcia | +2,5%-3x2,5% |
| Układ połączeń | Dyn5 |
| Napięcie zwarcia | 6% |
| Straty jałowe | 2500 W |
| Straty obciążeniowe | 26500W |
A. gwiazdę.
B. trójkąt.
C. podwójną gwiazdę.
D. zygzak.
Montaż i eksploatacja środków…
Jakiego rodzaju wagon powinno się użyć do transportu drutów jezdnych nawiniętych na bębny kablowe w celu dostarczenia ich do miejsca modernizacji sieci trakcyjnej linii kolejowej?
A. platformę
B. węglarkę budowy normalnej
C. samowyładowczy
D. kryty
Montaż i eksploatacja środków…

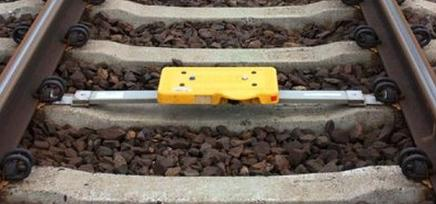

Na rysunku przedstawiono

A. klocek hamulcowy.
B. czujnik ciśnienia.
C. wstawkę hamulcową.
D. elektromagnes (czujnik) SHP.
Montaż i eksploatacja środków…
Linią przerywaną na schemacie zaznaczono

A. falownik.
B. prostownik sterowany.
C. silnik trakcyjny.
D. prądnicę główną.
Montaż i eksploatacja sieci z…
Na rysunku przedstawiono

A. hydrauliczną prostownicę djp.
B. giętarkę przewodów jezdnych.
C. nożyce do cięcia drutu jezdnego.
D. zgrzewarkę przewodów miedzianych.
Montaż i eksploatacja sieci z…
Wskaźnik przedstawiony na rysunku odnoszący się do prawego skrajnego toru i kierunku jazdy na wprost informuje o tym, że

A. wystąpi chwilowy zanik napięcia przy jeździe na tor boczny.
B. należy opuścić pantograf.
C. należy podnieść pantograf.
D. nie można przekraczać tego wskaźnika elektrycznym pojazdem trakcyjnym.
Montaż i eksploatacja środków…

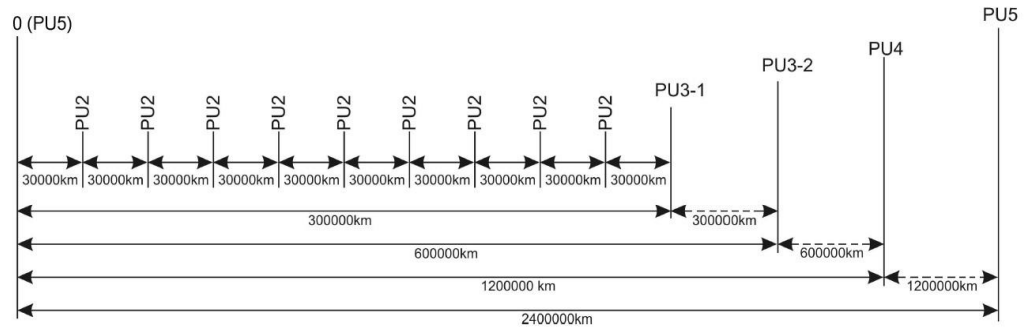

Na schemacie przedstawiono cykl

A. przeglądowo-naprawczy.
B. produkcyjny taboru szynowego.
C. rozwojowy przedsiębiorstwa kolejowego.
D. trwałości produktu.
Montaż i eksploatacja sieci z…
Oznaczenie NHXMH sugeruje, że mamy do czynienia z kablem
A. ognioodpornym
B. samochodowym
C. sygnalizacyjnym
D. sterowniczym
Montaż i eksploatacja środków…
Przedstawione w tabeli parametry odnoszą się do
| Oznaczenie typu | EE541 |
| Napięcie znamionowe [V] | 3000/2 |
| Moc ciągła [kW] | 500 |
| Moc godzinowa [kW] | 520 |
| Prąd mocy ciągłej [A] | 355 |
| Prąd mocy godzinowej [A] | 370 |
| Prędkość obrotowa mocy ciągłej [obr./min] | 965 |
| Prędkość obrotowa mocy godzinowej [obr./min] | 930 |
| Rodzaj uzwojenia wzbudzenia | szeregowe |
| Masa [kg] | 4200 |
A. prądnicy pomocniczej prądu przemiennego.
B. elektrycznego silnika sprężarki głównej lokomotywy.
C. elektrycznego silnika trakcyjnego prądu stałego.
D. spalinowego silnika trakcyjnego.
Montaż i eksploatacja środków…

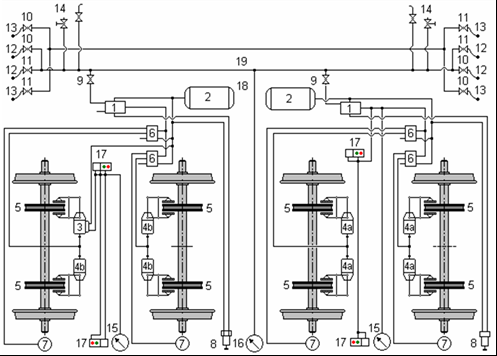

Na rysunku przedstawiony element zaznaczony cyfrą 4 to

A. dmuchawa gorącego powietrza.
B. sprężarka główna.
C. prądnica główna.
D. silnik trakcyjny.
Montaż i eksploatacja środków…
Na rysunku przedstawiono podwozie wagonu

A. sprzężone.
B. mieszane.
C. wózkowe.
D. ostojnicowe.
Montaż i eksploatacja sieci z…
Na pojeździe używanym do pracy pod napięciem pomost do przechodzenia oznaczony jest kolorem
A. niebieskim
B. zielonym
C. żółtym
D. czerwonym
Montaż i eksploatacja sieci z…
Jak wpłynie na działanie instalacji, gdy zamiast osprzętu o IP 44 użyjemy osprzętu o IP 43?
A. Klasa izolacji ulegnie poprawie
B. Odporność na wilgoć zmaleje
C. Odporność na pyły wzrośnie
D. Klasa ochronności ulegnie pogorszeniu
Montaż i eksploatacja sieci z…
Jakie są główne zadania technika elektroenergetyka transportu szynowego?
A. Projektowanie pojazdów szynowych
B. Obsługa pasażerów i prowadzenie pociągów
C. Montaż, konserwacja i naprawa sieci trakcyjnych oraz zasilających
D. Zarządzanie ruchem kolejowym i sprzedaż biletów
Montaż i eksploatacja sieci z…
Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

A. 16 A
B. 115 kA
C. 10 A
D. 500 V
TKO.06 Pytanie 29
Montaż i eksploatacja środków…
Przedstawiony na ilustracji schemat obrazuje badanie

A. bicia promieniowego wirnika silnika trakcyjnego.
B. profilu tarczy hamulcowej.
C. wyważenia wirnika silnika trakcyjnego.
D. bicia poprzecznego tarczy hamulcowej.
Montaż i eksploatacja środków…
Lokomotywa z układem osi Bo’Bo’+Bo’Bo’ to pojazd
A. jednoczłonowy, czteroosiowy z dwiema wózkami, w których każda oś jest napędzana osobnymi silnikami trakcyjnymi
B. dwuczłonowy, w którym każdy człon ma dwa wózki dwuosiowe, a osie są napędzane grupowo
C. dwuczłonowy, w którym każdy człon posiada dwa wózki dwuosiowe, z indywidualnym napędem wszystkich osi
D. jednoczłonowy, ośmioosiowy z dwiema wózkami, gdzie każda oś ma indywidualne silniki trakcyjne
TKO.06 Pytanie 31
Montaż i eksploatacja środków…

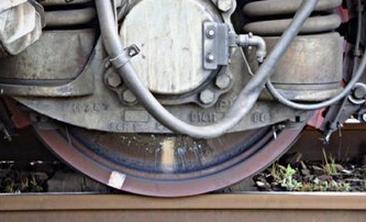

Cykliczny odgłos o jednolitym interwale czasowym oraz wysokich obciążeniach udarowych w miejscu styku koła z szyną podczas ruchu jest spowodowany
A. płaskiem miejscem na powierzchni tocznej koła
B. uszkodzeniem sprężynowania pojazdu
C. uszkodzeniem systemu hamulcowego pojazdu
D. zużyciem falistym szyn
Montaż i eksploatacja sieci z…
Jaką wkładkę topikową należy użyć w miejsce uszkodzonej, aby zabezpieczać silniki z niepełnozakresowym wyłączaniem, jeśli wskaźnik zadziałania ma kolor niebieski?
A. aG20
B. gM25
C. gG25
D. aM20
Montaż i eksploatacja sieci z…

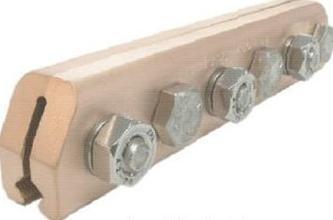

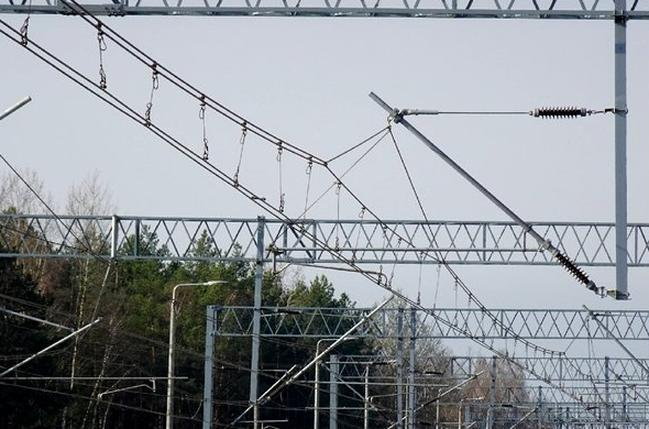

Na zdjęciu przedstawiono

A. złączkę przewodów jezdnych.
B. uchwyt liny uelastyczniającej sieci trakcyjnej.
C. uchwyt do połączeń równoległych przewodu z liną nośną.
D. uchwyt wieszakowy.
Montaż i eksploatacja sieci z…

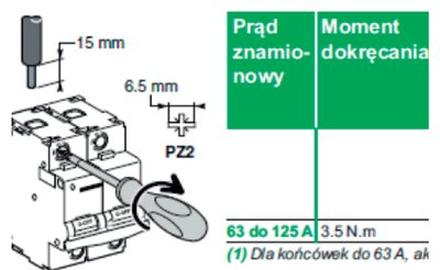

Na rysunkach przedstawiono

A. transformator.
B. falownik.
C. przekaźnik.
D. wyłącznik instalacyjny.
TKO.06 Pytanie 35
Montaż i eksploatacja środków…

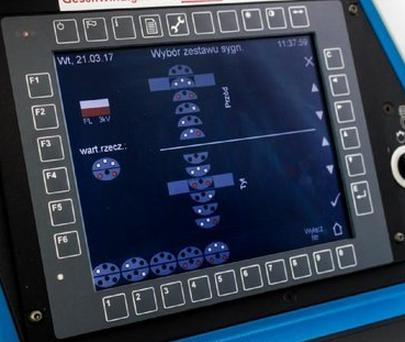

Na ilustracji jest przedstawiony pulpit komputera lokomotywy z wyświetlonym zestawem

A. kontrolek systemu hamowania pociągu.
B. alarmu układu biegowego pociągu.
C. sygnałów oświetlenia podawanych na czołownicy lokomotywy.
D. poprawnej pracy układu rozruchowego silników trakcyjnych.
Montaż i eksploatacja środków…

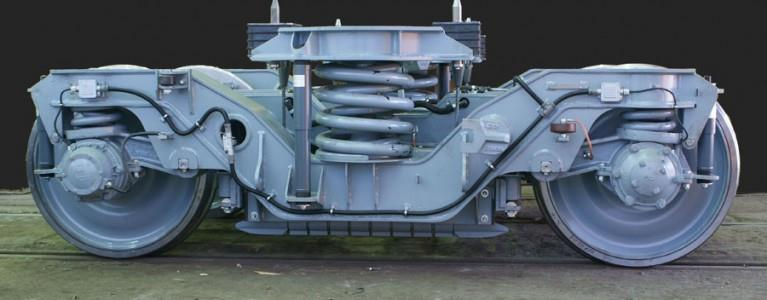

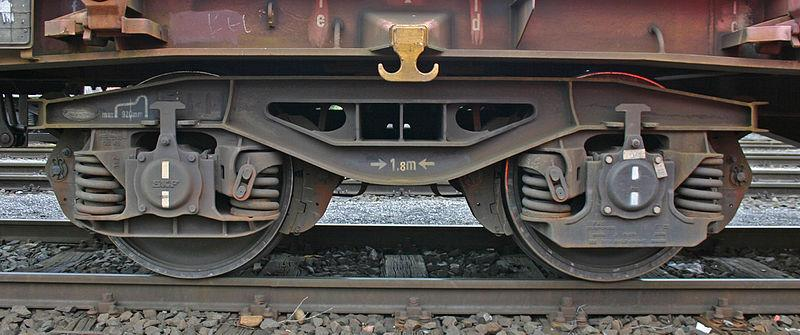

W wózku przedstawionym na ilustracji pierwszy stopień usprężynowania stanowią

A. sprężyny śrubowe.
B. resory piórowe.
C. elementy metalowo-gumowe.
D. miechy pneumatyczne.
TKO.06 Pytanie 37
Montaż i eksploatacja środków…

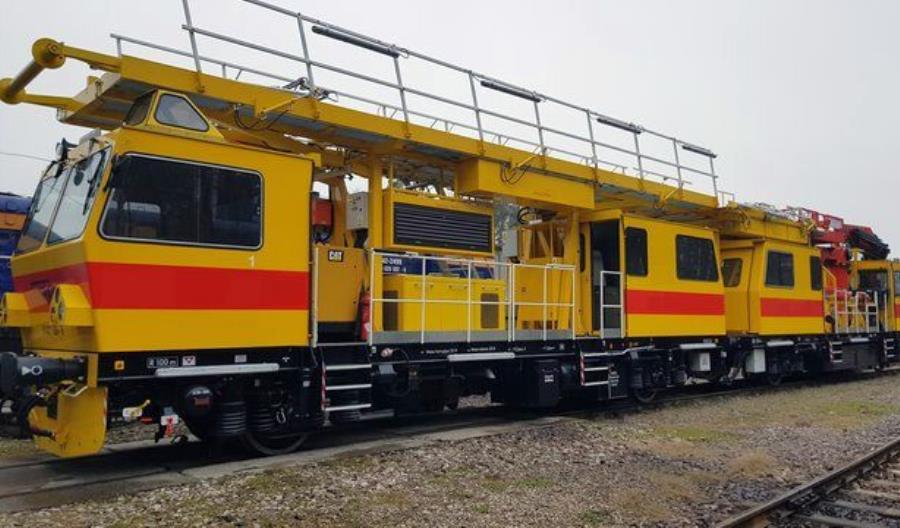

Na rysunku przedstawiono uniwersalny ciągnik szynowy UCS-40. Jest to pojazd przeznaczony do

A. podbijania torów.
B. pasażerskiego ruchu lokalnego.
C. pomiarów geometrii toru kolejowego.
D. prac rewizyjnych przy sieci trakcyjnej.
Montaż i eksploatacja sieci z…
Narzędzie przedstawione na rysunku stosowane jest do

A. zaciskania końcówek kablowych.
B. zdejmowania izolacji w przewodach z płaszczem stalowym.
C. cięcia kabli elektroenergetycznych.
D. przecinania rur instalacyjnych z PCV.
Montaż i eksploatacja środków…
W głównym obwodzie lokomotywy spalinowej z elektryczną przekładnią zastosowano prądnicę synchroniczną prądu przemiennego. Aby zasilić silniki trakcyjne prądu stałego, w jednostce przetwórczej wymagany jest
A. falownik napięcia
B. prostownik
C. regulator odśrodkowy
D. przetwornica wirowa
Montaż i eksploatacja sieci z…
Trasa układania kabli o napięciu 15 kV w gruncie powinna być na całej długości i szerokości oznaczona przy użyciu folii w kolorze
A. czerwonym, umieszczonej przynajmniej 250mm nad przewodem
B. żółtym, umieszczonej przynajmniej 150mm nad kanałem
C. niebieskim, umieszczonej przynajmniej 250mm nad przewodem
D. czerwonym, ułożonej bezpośrednio na przewodzie
