TKO.05 Pytanie 81
Montaż i eksploatacja sieci z…

Jaki układ sieci rozdzielczej przedstawiono na rysunku?

Ilustracja do pytania 1
A. Pierścieniowy.
B. Magistralny.
C. Dwusystemowy.
D. Promieniowy.
TKO.05 Pytanie 82
Montaż i eksploatacja sieci z…

Symbol łącznika dwubiegunowego przedstawiono na rysunku

Ilustracja do pytania 2
A. B.
B. C.
C. A.
D. D.
TKO.05 Pytanie 83
Montaż i eksploatacja sieci z…

Podczas prawidłowej pracy wszystkie wyłączniki są załączone. W przypadku wystąpienia zwarcia w miejscu Z zadziałają wyłączniki

Ilustracja do pytania 3
A. 2 i 4
B. 2, B, C i 4
C. C i 4
D. 2, C i 4
TKO.05 Pytanie 84
Montaż i eksploatacja sieci z…

Do oceny skuteczności ochrony przeciwporażeniowej przed dotykiem pośrednim w układzie IT niezbędne jest wykonanie pomiaru

A. rezystancji uziomu ochronnego.
B. czasu wyłączania.
C. impedancji pętli zwarciowej.
D. rezystancji izolacji stanowiska.
TKO.05 Pytanie 85
Montaż i eksploatacja sieci z…

Który element instalacji elektrycznej przedstawiono na rysunku?

Ilustracja do pytania 5
A. Jednofazowy wyłącznik nadmiarowo-różnicowy.
B. Trójfazowy wyłącznik różnicowoprądowy.
C. Trójfazowy wyłącznik nadmiarowy.
D. Jednofazowy wyłącznik nadmiarowy.
TKO.05 Pytanie 86
Montaż i eksploatacja sieci z…

Pomiar napięć fazowych za pomocą woltomierza podłączonego do łącznika o podanym diagramie łączeń możliwy jest w układzie według schematu

Ilustracja do pytania 6
A. C.
B. A.
C. B.
D. D.
TKO.05 Pytanie 87
Montaż i eksploatacja sieci z…

W pokazanym na rysunku wielofunkcyjnym przyrządzie do pomiaru parametrów instalacji elektrycznych obrotowy przełącznik funkcji ustawiono na pomiar

Ilustracja do pytania 7
A. impedancji pętli zwarcia w obwodzie faza-ochronny.
B. impedancji pętli zwarcia w obwodzie faza-zero lub faza-faza.
C. rezystancji izolacji.
D. rezystancji uziemienia.
TKO.05 Pytanie 88
Montaż i eksploatacja sieci z…

Całkowitą ochronę przed wnikaniem pyłu zapewnia obudowa oznaczona symbolem

A. IP00
B. IPX4
C. IP6X
D. IP44
TKO.05 Pytanie 89
Montaż i eksploatacja sieci z…

Przy przyłączaniu przewodów do łącznika w sposób pokazany na schemacie niewłaściwe jest

Ilustracja do pytania 9
A. stosowanie wkrętaka płaskiego 1000V, 3,0 x 100 mm
B. dokręcanie z momentem 3,5 Nm
C. stosowanie wkrętaka izolowanego PZ2 6 x 100 mm
D. odizolowanie końcówki przewodu na długości 15 mm
TKO.05 Pytanie 90
Montaż i eksploatacja sieci z…

Na rysunku przestawiono schemat przyłączenia licznika w sieci czteroprzewodowej do pomiaru

Ilustracja do pytania 10
A. bezpośredniego energii czynnej.
B. pośredniego energii biernej.
C. półpośredniego energii czynnej.
D. bezpośredniego energii biernej.
TKO.05 Pytanie 91
Montaż i eksploatacja sieci z…

W układzie pokazanym na rysunku wartość natężenie prądu I płynącego przez odbiornik wynosi

Ilustracja do pytania 11
A. 40A
B. 2A
C. 5A
D. 100A
TKO.05 Pytanie 92
Montaż i eksploatacja sieci z…

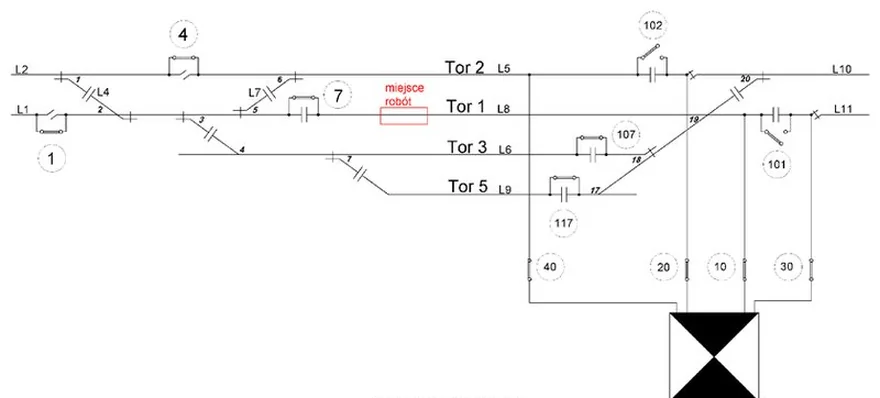

Jaka jest nazwa pokazanego na rysunku dokumentu należącego do dokumentacji utrzymania sieci trakcyjnej?

Ilustracja do pytania 12
A. Projekt sieci, według którego sieć została wybudowana.
B. Schemat sekcjonowania sieci trakcyjnej.
C. Rysunek konstrukcyjny sieci jezdnej
D. Plan izolacji torów i rozjazdów.
TKO.05 Pytanie 93
Montaż i eksploatacja sieci z…

Przedstawione na rysunku urządzenie stosuje się do

Ilustracja do pytania 13
A. wykonania uziemienia.
B. stwierdzenia obecności napięcia.
C. wyjmowania wkładek topikowych.
D. zwierania zacisków podstawy bezpiecznikowej.
TKO.05 Pytanie 94
Montaż i eksploatacja sieci z…

Z wymienionych przyrządów do pomiaru zużycia przewodów jezdnych należy użyć

A. mikromierza.
B. głębokościomierza.
C. linijki.
D. suwmiarki.
TKO.05 Pytanie 95
Montaż i eksploatacja sieci z…

Na których słupach linii potrzeb nietrakcyjnych należy wykonywać przedstawione na rysunku zawieszenie bezpieczne przewodu na izolatorze stojącym, wymagane w określonych miejscach zgodnie z obostrzeniami 1 stopnia?

Ilustracja do pytania 15
A. Narożnych.
B. Przelotowych.
C. Krańcowych.
D. Odporowych.
TKO.05 Pytanie 96
Montaż i eksploatacja sieci z…

Połączenie zacisku kontrolnego uziemienia roboczego punktu neutralnego transformatora z uziomem zewnętrznym należy wykonać

Ilustracja do pytania 16
A. kablem YKY 1 x 240 mm²
B. bednarką FeZn 40 x 5
C. przewodem LgY 1 x 70 mm²
D. przewodem LgY 1 x 95 mm²
TKO.05 Pytanie 97
Montaż i eksploatacja sieci z…

Do wykonania kotwienia środkowego w sieci typu 30 według schematu należy zastosować

Ilustracja do pytania 17
A. 130 m drutu stalowego.
B. 140 m liny miedzianej.
C. 130 m liny stalowej.
D. 140 m drutu miedzianego.
TKO.05 Pytanie 98
Montaż i eksploatacja sieci z…

Przelotowe, przechylne zawieszenie sieci na łuku zgodne z wykonaniem 1 wymaga zastosowania wysięgnika pomocniczego o numerze katalogowym

Ilustracja do pytania 18
A. 9811-1
B. 6007-8
C. 6011-14
D. 6011-13
TKO.05 Pytanie 99
Montaż i eksploatacja sieci z…

Na schemacie łącznik OZE1 przeznaczony jest do

Ilustracja do pytania 19
A. ochrony przeciwprzepięciowej.
B. wymuszenia zadziałania wyłącznika PEI.
C. odłączenia odgromnika G.
D. uziemienia linii zamiast przenośnego uziemiacza.
TKO.05 Pytanie 100
Montaż i eksploatacja sieci z…

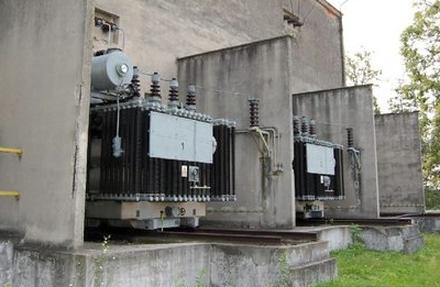

Fabryczne zabezpieczenia temperaturowe I i II stopnia oraz zabezpieczenia gazowo-przepływowe stosowane są w

A. transformatorach suchych.
B. transformatorach olejowych.
C. prostownikach diodowych.
D. dławikach katodowych.
TKO.05 Pytanie 101
Montaż i eksploatacja sieci z…

Ile ciężarów naprężających polimero-betonowych należy zastosować do wykonania kotwienia ciężarowego sieci typu 4 według zamieszczonej karty katalogowej?

Ilustracja do pytania 21
A. 24 szt.
B. 33 szt.
C. 26 szt.
D. 20 szt.
TKO.05 Pytanie 102
Montaż i eksploatacja sieci z…

Sekcjonowanie podłużne sieci trakcyjnej w izolowanych przęsłach naprężania wymaga stosowania

A. izolatorów cięgnowych.
B. izolatorów sekcyjnych.
C. uchwytów dystansowych.
D. osłon termicznych.
TKO.05 Pytanie 103
Montaż i eksploatacja sieci z…

Który z podanych transformatorów zastosuje się w zespole prostownikowym podstacji trakcyjnej w systemie 3 kV DC, jeżeli jest zasilany napięciem 15 kV?

Ilustracja do pytania 23
A. B.
B. D.
C. A.
D. C.
TKO.05 Pytanie 104
Montaż i eksploatacja sieci z…

Przedstawione elementy stosuje się przy

Ilustracja do pytania 24
A. uszynianiu wiaduktu.
B. podwieszaniu przewodu wzmacniającego.
C. kotwieniu stałym przewodu uszyniającego.
D. profilowaniu sieci.
TKO.05 Pytanie 105
Montaż i eksploatacja sieci z…

Do naprawy przerwanego kabla, ułożonego bez zapasu podczas prac ziemnych należy użyć

A. dwóch muf kablowych i odcinka kabla.
B. odcinka kabla i zgrzewarki.
C. odcinka kabla zakończonego głowicami.
D. mufy rozgałęźnej i odcinka kabla.
TKO.05 Pytanie 106
Montaż i eksploatacja sieci z…

Na schemacie sekcjonowania sieci nie umieszcza się

A. numerów torów i rozjazdów zelektryfikowanych.
B. planu izolacji torów i rozjazdów.
C. miejsca zlokalizowania podstacji trakcyjnych.
D. układu sieci wraz z elementami izolacji podłużnej i poprzecznej.
TKO.05 Pytanie 107
Montaż i eksploatacja sieci z…

Na rysunku przedstawiono

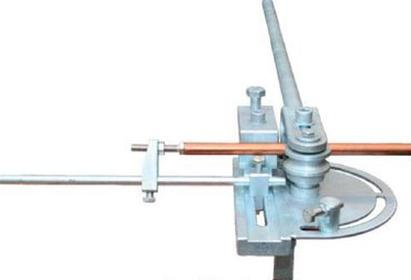

Ilustracja do pytania 27
A. zgrzewarkę przewodów miedzianych.
B. hydrauliczną prostownicę djp.
C. nożyce do cięcia drutu jezdnego.
D. giętarkę przewodów jezdnych.
TKO.05 Pytanie 108
Montaż i eksploatacja sieci z…

Na rysunku zamieszczono kabel oznaczany symbolem literowym

Ilustracja do pytania 28
A. YKY
B. YALY
C. YAKY
D. YDY
TKO.05 Pytanie 109
Montaż i eksploatacja sieci z…

Przedstawione na rysunku urządzenie stanowi ochronę

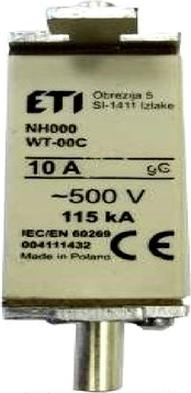

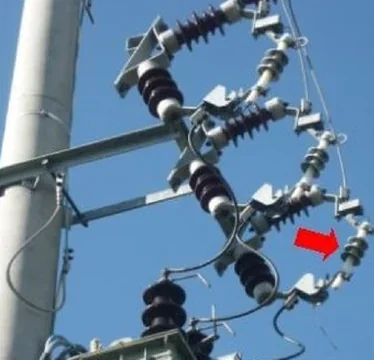

Ilustracja do pytania 29
A. przeciążeniową.
B. odgromową.
C. porażeniową.
D. zwarciową.
TKO.05 Pytanie 110
Montaż i eksploatacja sieci z…

Schemat ilustruje pomiar

Ilustracja do pytania 30
A. rezystancji izolacji stanowiska.
B. prądu zadziałania urządzenia różnicowoprądowego.
C. impedancji pętli zwarcia.
D. rezystywności gruntu.
TKO.05 Pytanie 111
Montaż i eksploatacja sieci z…

Na rysunku przedstawiono

Ilustracja do pytania 31
A. pojedynczy system szyn zbiorczych niesekcjonowany z obejściem.
B. podwójny system szyn zbiorczych sekcjonowany z obejściem.
C. pojedynczy system szyn zbiorczych niesekcjonowany.
D. podwójny system szyn zbiorczych niesekcjonowany.
TKO.05 Pytanie 112
Montaż i eksploatacja sieci z…

Zamieszczone na rysunku kleszcze izolacyjne nie są stosowane do

Ilustracja do pytania 32
A. potwierdzania braku napięcia.
B. stawiania przegród izolacyjnych.
C. nakładania i zdejmowania osłon izolacyjnych.
D. zakładania i wyjmowania wkładek bezpiecznikowych.
TKO.05 Pytanie 113
Montaż i eksploatacja sieci z…

Który ze wskaźników We oznacza, że wjazd elektrycznych pojazdów trakcyjnych jest zabroniony?

Ilustracja do pytania 33
A. D.
B. B.
C. A.
D. C.
TKO.05 Pytanie 114
Montaż i eksploatacja sieci z…

Przed przystąpieniem do prac z całkowicie wyłączonym napięciem należy w pierwszej kolejności

A. zabezpieczyć i oznaczyć miejsce pracy.
B. wyłączyć i odłączyć urządzenia.
C. sprawdzić brak napięcia w wyłączonym urządzeniu.
D. uziemić wyłączone urządzenie.
TKO.05 Pytanie 115
Montaż i eksploatacja sieci z…

Długotrwałe ładowanie akumulatora kwasowego prądem o wartości znacznie przekraczającej wartość określoną w instrukcji obsługi może doprowadzić do

A. przeformowania biegunów.
B. zwiększenia pojemności akumulatora ponad znamionową.
C. wielokrotnego wzrostu napięcia na zaciskach akumulatora.
D. eksplozji akumulatora.
TKO.05 Pytanie 116
Montaż i eksploatacja sieci z…

Który symbol oznacza wyłącznik różnicowoprądowy przeznaczony do stosowania w sieciach z wystąpieniem prądu uszkodzeniowego stałego?

Ilustracja do pytania 36
A. C.
B. D.
C. B.
D. A.
TKO.05 Pytanie 117
Montaż i eksploatacja sieci z…

Oznaczenie NHXMH wskazuje, że jest to przewód

A. sygnalizacyjny.
B. sterowniczy.
C. samochodowy.
D. ognioodporny.
TKO.05 Pytanie 118
Montaż i eksploatacja sieci z…

Kolor żółto-zielony izolacji dwukolorowej występuje na przewodzie

A. odgromowym WN.
B. ochronnym PE.
C. liniowym L.
D. neutralnym N.
TKO.05 Pytanie 119
Montaż i eksploatacja sieci z…

Na rysunku przedstawiono widok poprzeczny kabla

Ilustracja do pytania 39
A. gazowego.
B. ekranowanego.
C. olejowego.
D. rdzeniowego.
TKO.05 Pytanie 120
Montaż i eksploatacja sieci z…

Symbol ZM12V10A-151B na zasilaczu buforowym oznacza napięcie

A. zasilające 12V DC i prąd wyjściowy 10A.
B. zasilające 110V DC i prąd wyjściowy 5A.
C. wyjściowe 12V DC i prąd wyjściowy 10A.
D. zasilające 110V DC i prąd zasilający 5A.
