Technik Elektroenergetyk Transportu Szynowego - Lista pytań egzaminacyjnych

TKO.05Pytanie 161

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Konserwacja i naprawy

Zgodnie z wytycznymi dotyczących konserwacji sieci trakcyjnej (Iet-2) przeglądy regularne sieci trakcyjnej torów szlakowych na trasie o prędkości jazdy v = 160 km/h powinny być przeprowadzane nie rzadziej niż co

A. 12 miesięcy

B. 24 miesiące

C. 3 miesiące

D. 6 miesięcy

TKO.05Pytanie 162

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Ochrona i bezpieczeństwo Materiały i osprzęt

Na rysunku przedstawiono

A. uniwersalne drążki izolacyjne.

B. neonowe wskaźniki napięcia.

C. przenośne uziemiacze.

D. chwytaki manewrowe.

TKO.05Pytanie 163

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne

Jakim urządzeniem można zmierzyć poziom naładowania akumulatorów kwasowych w stacji trakcyjnej?

A. areometr

B. omomierz

C. watomierz

D. amperomierz

TKO.05Pytanie 164

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Widoczny na rysunku łącznik to

A. odłącznik kabla zasilacza.

B. odłącznik kabla powrotnego.

C. wyłącznik szybki.

D. wyłącznik małoolejowy.

TKO.06Pytanie 165

Montaż i eksploatacja środków…

Kategorie: Eksploatacja i utrzymanie Transport i rodzaje wagonów

Na podstawie fragmentu instrukcji określ wymaganą wartość temperatury w przedziałach pasażerskich elektrycznych zespołów trakcyjnych w okresie zimowym.

Bw-62 (Mw-62)
Fragment instrukcji o ogrzewaniu, wentylacji i klimatyzacji wagonów pasażerskich
oraz elektrycznych zespołów trakcyjnych
§ 16.
Ogrzewanie i klimatyzacja elektrycznych zespołów trakcyjnych w czasie jazdy
1. Obwody ogrzewania i klimatyzacji powinny być załączone przez cały czas podczas prowadzenia pociągu.
2. Maszynista, załączając obwody ogrzewania lub klimatyzacji, dokonuje zaprogramowania odpowiedniej temperatury w przedziałach pasażerskich ezt. Zasadnym jest, aby w okresie zimowym temperatura komfortu wynosiła +21°C, natomiast dla okresu letniego należy przyjmować temperaturę komfortu w granicach +22÷23°C, a w dni gorące (przy temperaturze zewnętrznej większej od 25°C) lub upalne, jeszcze wyższą, tj. do +26°C.
3. Na żądanie kierownika pociągu, maszynista zobowiązany jest dokonać korekty nastawienia temperatury w przedziałach pasażerskich.

A. 21°C

B. 22°C

C. 23°C

D. 26°C

TKO.06Pytanie 166

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe

Linią przerywaną na schemacie zaznaczono

A. falownik.

B. silnik trakcyjny.

C. prądnicę główną.

D. prostownik sterowany.

TKO.05Pytanie 167

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Jak wpłynie na działanie instalacji, gdy zamiast osprzętu o IP 44 użyjemy osprzętu o IP 43?

A. Odporność na pyły wzrośnie

B. Klasa ochronności ulegnie pogorszeniu

C. Odporność na wilgoć zmaleje

D. Klasa izolacji ulegnie poprawie

TKO.05Pytanie 168

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów zabezpieczeniowych.

A. I, II

B. I, II, III, IV, V

C. III, IV, V

D. I, II, III, IV

TKO.06Pytanie 169

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy hamulcowe i pneumatyczne Bezpieczeństwo i systemy sterowania

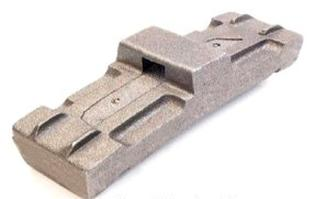

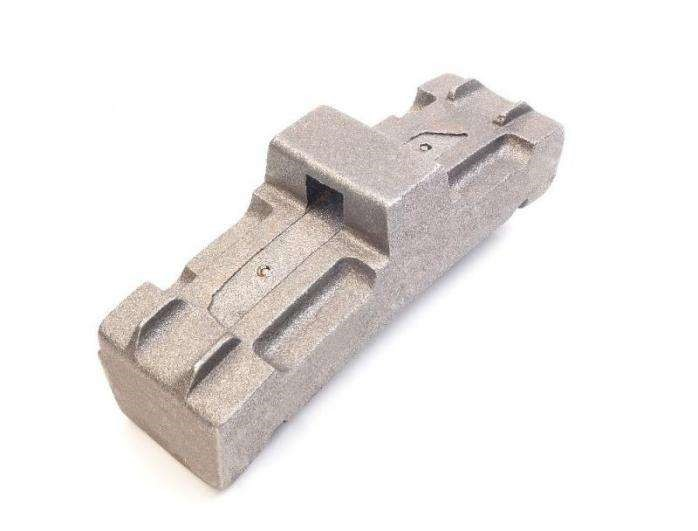

Na rysunku przedstawiono

A. klocek hamulcowy.

B. elektromagnes (czujnik) SHP.

C. wstawkę hamulcową.

D. czujnik ciśnienia.

TKO.06Pytanie 170

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych

Linki uszyniające, łączące w pojeździe trakcyjnym ramę wózka z maźnicą zestawu kołowego, mają za zadanie

A. ochronę obręczy zestawów kołowych od korozji elektrycznej.

B. stanowić zabezpieczenie przed wypadnięciem zestawu kołowego z ramy wózka.

C. podgrzewanie smaru w maźnicy.

D. odprowadzanie ładunków elektrycznych do zestawu kołowego.

TKO.05Pytanie 171

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Materiały i osprzęt

Z wymienionych narzędzi do pomiaru zużycia przewodów jezdnych, które należy zastosować?

A. linijki

B. mikromierza

C. suwmiarki

D. głębokościomierza

TKO.05Pytanie 172

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Ochrona i bezpieczeństwo

Które z przedstawionych na rysunkach urządzeń zapewnia skuteczną ochronę przeciwporażeniową?

A. A.

B. D.

C. B.

D. C.

TKO.06Pytanie 173

Montaż i eksploatacja środków…

Kategorie: Układy hamulcowe i pneumatyczne Eksploatacja i utrzymanie

Jakie działanie należy podjąć w przypadku wykrycia nadmiernego zużycia klocków hamulcowych?

A. przesmarować klocki

B. zmniejszyć częstotliwość używania hamulców

C. zwiększyć ciśnienie w układzie hamulcowym

D. wymienić na nowe klocki

TKO.06Pytanie 174

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Transport i rodzaje wagonów

Wskazana na rysunku strzałką liczba w oznaczeniu wagonu pasażerskiego informuje o

A. maksymalnej liczbie miejsc siedzących w wagonie.

B. maksymalnej dopuszczalnej prędkości eksploatacyjnej wagonu.

C. pojemności zbiornika wody w litrach.

D. mocy ogrzewania elektrycznego wagonu w kW

TKO.05Pytanie 175

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

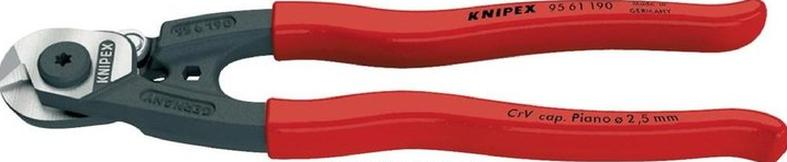

Na rysunku przedstawiono

A. nożyce do cięcia drutu jezdnego.

B. hydrauliczną prostownicę djp.

C. zgrzewarkę przewodów miedzianych.

D. giętarkę przewodów jezdnych.

TKO.06Pytanie 176

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie

Podczas eksploatacji haka sprzęgu śrubowego dochodzi do owalizacji otworu na sworzeń sprzęgu. Wymiar graniczny maksymalnego zużycia haka w tym miejscu nie może przekroczyć

Nazwa części Symbol Wymiar konstrukcyjny [mm] Wymiar dopuszczalny przy naprawie [mm] Wymiar graniczny [mm]
Hak ciągłowy a 77+1 73 71
a1 56-2 60 61
b 120+2 116 115
c 31+3 28 27
d1 56+0,5 59 60
f 41+2 47 48

Nazwa części	Symbol	Wymiar konstrukcyjny [mm]	Wymiar dopuszczalny przy naprawie [mm]	Wymiar graniczny [mm]
Hak ciągłowy	a	77+1	73	71
a1	56-2	60	61
b	120+2	116	115
c	31+3	28	27
d1	56+0,5	59	60
f	41+2	47	48

A. 61 mm

B. 56 mm

C. 59 mm

D. 60 mm

TKO.05Pytanie 177

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Trasa układania kabli o napięciu 15 kV w gruncie powinna być na całej długości i szerokości oznaczona przy użyciu folii w kolorze

A. czerwonym, ułożonej bezpośrednio na przewodzie

B. niebieskim, umieszczonej przynajmniej 250mm nad przewodem

C. żółtym, umieszczonej przynajmniej 150mm nad kanałem

D. czerwonym, umieszczonej przynajmniej 250mm nad przewodem

TKO.06Pytanie 178

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych

Na rysunku przedstawiono wózek lokomotywy dostosowany do

A. pośredniego oparcia nadwozia z wykorzystaniem belki skrętnej.

B. pośredniego oparcia nadwozia z wykorzystaniem belki bujakowej.

C. bezpośredniego oparcia na nim nadwozia.

D. bezpośredniego oparcia na nim podwozia.

TKO.06Pytanie 179

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie

Na ilustracji przedstawiono pojazd przeznaczony do

A. pasażerskiego ruchu lokalnego.

B. prac manewrowych w obrębie zelektryfikowanych stacji rozrządowych.

C. pomiarów geometrii toru kolejowego.

D. prac rewizyjnych przy sieci trakcyjnej.

TKO.06Pytanie 180

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Transport i rodzaje wagonów

Jakie jest napięcie dostarczane do wagonów pasażerskich w Polsce?

A. 5 kV DC

B. 230 V AC

C. 3×50 V AC

D. 3 kV DC

TKO.06Pytanie 181

Montaż i eksploatacja środków…

Kategorie: Eksploatacja i utrzymanie

Utrzymywanie pojazdu kolejowego zgodnie z obowiązującymi przepisami dotyczącymi danej serii, wymaga do stosowania się do zaleceń zawartych w

A. DTSU.

B. DTR.

C. DSU.

D. instrukcji obsługi.

TKO.06Pytanie 182

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe

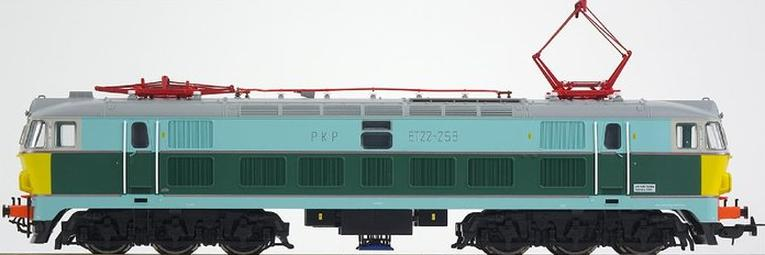

Na rysunku przedstawiono lokomotywę o układzie osi

A. Co'Co'

B. B'B'

C. Bo'Bo'

D. C'C'

TKO.05Pytanie 183

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne

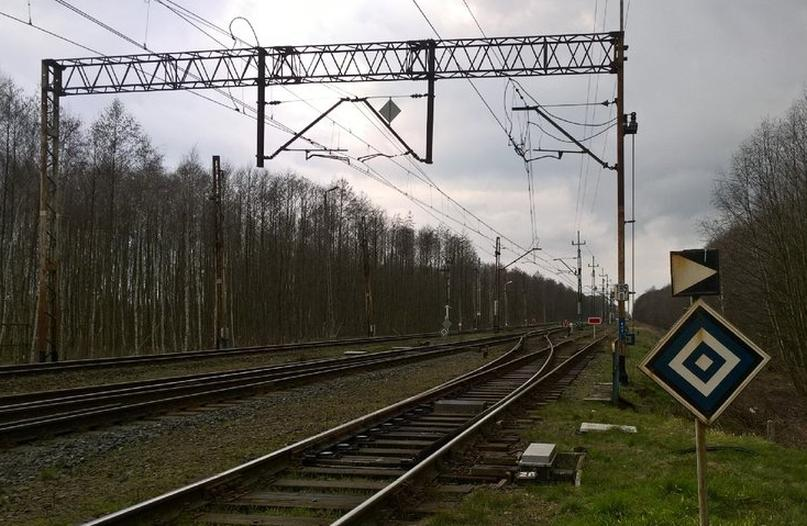

Ile wynosi pochylenie przewodów jezdnych w przedstawionym na rysunku przęśle?

A. 2,00%

B. 0,05%

C. 0,20%

D. 0,10%

TKO.06Pytanie 184

Montaż i eksploatacja środków…

Kategorie: Eksploatacja i utrzymanie Transport i rodzaje wagonów

Jakiego rodzaju wagon powinno się użyć do transportu drutów jezdnych nawiniętych na bębny kablowe w celu dostarczenia ich do miejsca modernizacji sieci trakcyjnej linii kolejowej?

A. samowyładowczy

B. kryty

C. węglarkę budowy normalnej

D. platformę

TKO.06Pytanie 185

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy hamulcowe i pneumatyczne

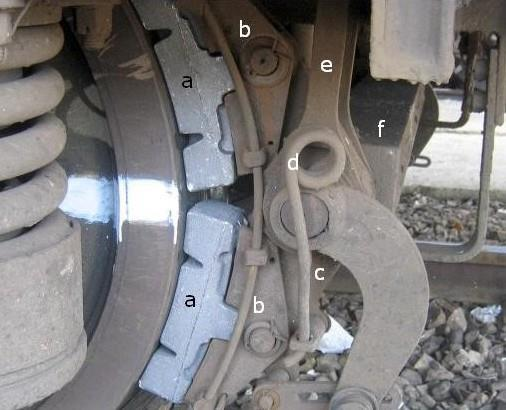

Na ilustracji literami „a” oznaczono

A. prowadnicę koła.

B. cięgno hamulcowe.

C. tarcze hamulcowe.

D. wstawki hamulcowe.

TKO.05Pytanie 186

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne Ochrona i bezpieczeństwo

Zaleca się, aby badania ciągłości przewodów PE przeprowadzać przy użyciu urządzenia o napięciu w obwodzie otwartym w zakresie 4–24 V oraz minimalnym prądzie

A. 15 mA

B. 10 A

C. 200 mA

D. 2 A

TKO.06Pytanie 187

Montaż i eksploatacja środków…

Kategorie: Transport i rodzaje wagonów

Wagon przeznaczony do transportu ładunków drobnicowych, które są wrażliwe na warunki atmosferyczne, to wagon

A. samowyładowczy

B. kryty z rozsuwanymi ścianami

C. specjalny – rodzaj U

D. zbiornikowy

TKO.05Pytanie 188

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Jaką wkładkę topikową należy zamontować zamiast uszkodzonej wkładki o pełnozakresowym wyłączaniu i żółtym wskaźniku zadziałania?

A. aF25

B. gG25

C. gM20

D. aG20

TKO.06Pytanie 189

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie Transport i rodzaje wagonów

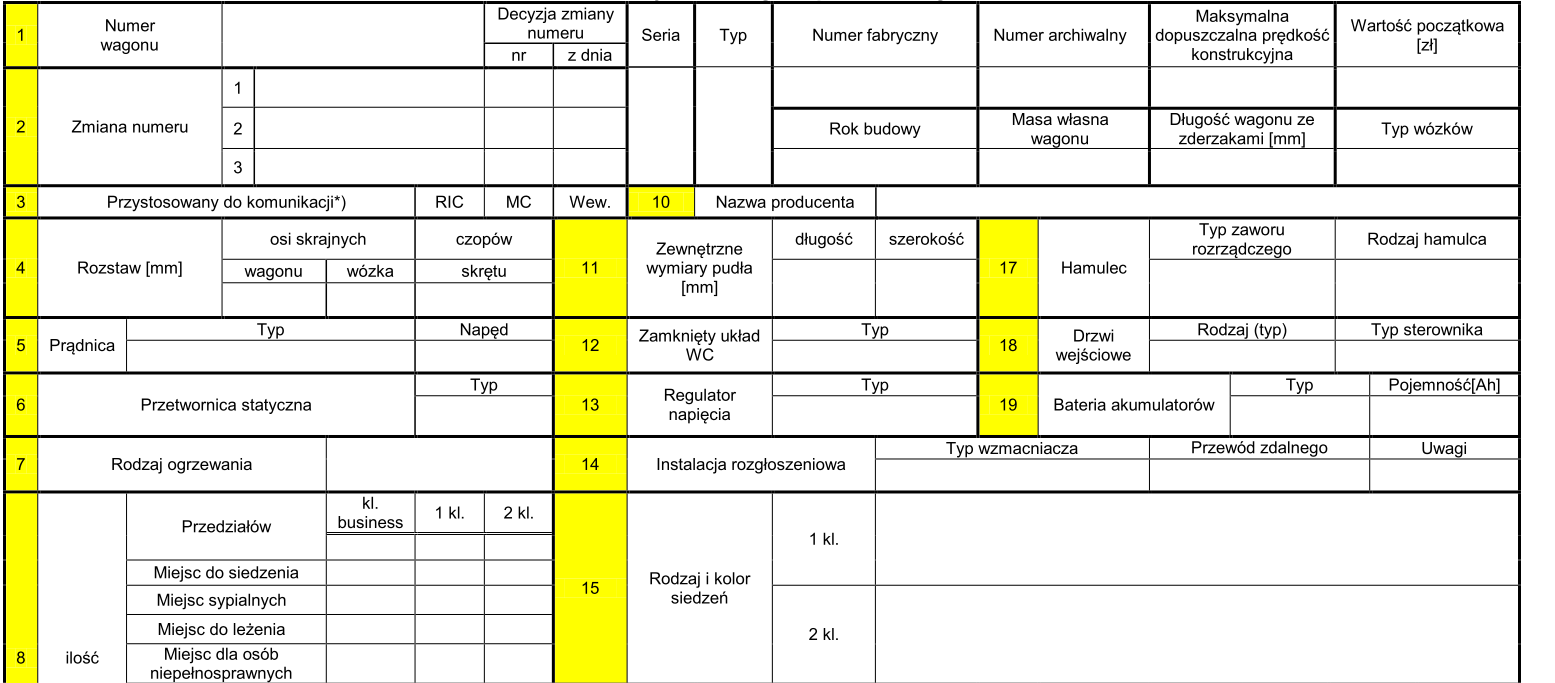

Przedstawionym fragmentem dokumentu jest karta utrzymania

A. wagonu pasażerskiego.

B. lokomotywy elektrycznej.

C. lokomotywy spalinowej.

D. wagonu towarowego.

TKO.05Pytanie 190

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Ochrona i bezpieczeństwo

W systemie elektrycznym dokonano pomiaru rezystancji uziemienia metodą techniczną i uzyskano następujące dane: U = 2,5 V, I = 0,50 A. Jaka jest wartość rezystancji uziemienia?

A. 1,25 Ω

B. 5,00 Ω

C. 0,20 Ω

D. 0,80 Ω

TKO.06Pytanie 191

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy hamulcowe i pneumatyczne Pomiary i diagnostyka

Na schemacie fragmentu instalacji pneumatycznej wagonu numerem 16 oznaczono

A. manometr ciśnienia w cylindrze hamulcowym.

B. zawór upustowy.

C. manometr ciśnienia w przewodzie głównym.

D. zawór odcinający.

TKO.05Pytanie 192

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Który element instalacji elektrycznej przedstawiono na rysunku?

A. Trójfazowy wyłącznik różnicowoprądowy.

B. Trójfazowy wyłącznik nadmiarowy.

C. Jednofazowy wyłącznik nadmiarowy.

D. Jednofazowy wyłącznik nadmiarowo-różnicowy.

TKO.06Pytanie 193

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Pomiary i diagnostyka

Malowane oznaczenia na przednich częściach obręczy oraz kół bosych mają na celu

A. określanie miejsc pomiaru profilu geometrycznego

B. centrowanie obręczy podczas zakupu na kole bosym

C. diagnozowanie przesunięć obręczy w stosunku do koła bosego

D. rejestrację zestawu kołowego przez urządzenia DSAT

TKO.05Pytanie 194

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Materiały i osprzęt

Jaki jest minimalny dozwolony przekrój miedzianego przewodu PEN w instalacji elektrycznej typu TN-C?

A. 10 mm2

B. 2,5 mm2

C. 16 mm2

D. 1,5 mm2

TKO.05Pytanie 195

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Kabiny sekcyjne szlakowe

A. domykają poprzecznie jednostronnie zasilany końcowy odcinek dwutorowej linii kolejowej

B. usytuowane są w bliskim sąsiedztwie środka odcinka pomiędzy podstacjami na liniach dwutorowych

C. łączą sekcyjne kabiny zasilające linie, które łączą się w danym węźle

D. łączą kilka podstacji trakcyjnych, zasilających linie, które spotykają się w tym węźle

TKO.06Pytanie 196

Montaż i eksploatacja środków…

Kategorie: Bezpieczeństwo i systemy sterowania

Oświetlenie czołowe lokomotywy przedstawionej na rysunku umożliwia jej

A. bezpieczny postój.

B. jazdę manewrową.

C. jazdę pociągową po torze właściwym.

D. jazdę pociągową po torze niewłaściwym.

TKO.05Pytanie 197

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Ochrona i bezpieczeństwo

Podczas prawidłowej pracy wszystkie wyłączniki są załączone. W przypadku wystąpienia zwarcia w miejscu Z zadziałają wyłączniki

A. 2 i 4

B. 2, B, C i 4

C. 2, C i 4

D. C i 4

TKO.06Pytanie 198

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe

Typ zawieszenia elektrycznego silnika trakcyjnego, w którym jedna strona jest podwieszona do ramy wózka, a druga spoczywa na zestawie kołowym, określa się jako

A. nieusprężynowanym

B. usprężynowanym

C. sztywnym

D. półusprężynowanym

TKO.05Pytanie 199

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Jakie są dopuszczalne wartości normalnej wysokości zawieszenia przewodu jezdnego w sieci tramwajowej w Polsce przy zasilaniu napięciem 600 VDC lub 750 VDC?

A. 4200 mm-+5 200 mm

B. 4900 mm-+5 200 mm

C. 5500 mm+6 000 mm

D. 5250 mm+5 600 mm

TKO.05Pytanie 200

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Symbol LgY 2,5mm² oznacza przewód

A. z linką o zwiększonej giętkości.

B. wielożyłowy miedziany.

C. o żyle aluminiowej.

D. z izolacją gumową.

Bw-62 (Mw-62)
Fragment instrukcji o ogrzewaniu, wentylacji i klimatyzacji wagonów pasażerskich oraz elektrycznych zespołów trakcyjnych
§ 16.
Ogrzewanie i klimatyzacja elektrycznych zespołów trakcyjnych w czasie jazdy
1. Obwody ogrzewania i klimatyzacji powinny być załączone przez cały czas podczas prowadzenia pociągu.
2. Maszynista, załączając obwody ogrzewania lub klimatyzacji, dokonuje zaprogramowania odpowiedniej temperatury w przedziałach pasażerskich ezt. Zasadnym jest, aby w okresie zimowym temperatura komfortu wynosiła +21°C, natomiast dla okresu letniego należy przyjmować temperaturę komfortu w granicach +22÷23°C, a w dni gorące (przy temperaturze zewnętrznej większej od 25°C) lub upalne, jeszcze wyższą, tj. do +26°C.
3. Na żądanie kierownika pociągu, maszynista zobowiązany jest dokonać korekty nastawienia temperatury w przedziałach pasażerskich.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Zgodnie z wytycznymi dotyczących konserwacji sieci trakcyjnej (Iet-2) przeglądy regularne sieci trakcyjnej torów szlakowych na trasie o prędkości jazdy v = 160 km/h powinny być przeprowadzane nie rzadziej niż co

Na rysunku przedstawiono

Jakim urządzeniem można zmierzyć poziom naładowania akumulatorów kwasowych w stacji trakcyjnej?

Widoczny na rysunku łącznik to

Linią przerywaną na schemacie zaznaczono

Jak wpłynie na działanie instalacji, gdy zamiast osprzętu o IP 44 użyjemy osprzętu o IP 43?

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów zabezpieczeniowych.

Na rysunku przedstawiono

Linki uszyniające, łączące w pojeździe trakcyjnym ramę wózka z maźnicą zestawu kołowego, mają za zadanie

Z wymienionych narzędzi do pomiaru zużycia przewodów jezdnych, które należy zastosować?

Które z przedstawionych na rysunkach urządzeń zapewnia skuteczną ochronę przeciwporażeniową?

Jakie działanie należy podjąć w przypadku wykrycia nadmiernego zużycia klocków hamulcowych?

Wskazana na rysunku strzałką liczba w oznaczeniu wagonu pasażerskiego informuje o

Na rysunku przedstawiono

Trasa układania kabli o napięciu 15 kV w gruncie powinna być na całej długości i szerokości oznaczona przy użyciu folii w kolorze

Na rysunku przedstawiono wózek lokomotywy dostosowany do

Na ilustracji przedstawiono pojazd przeznaczony do

Jakie jest napięcie dostarczane do wagonów pasażerskich w Polsce?

Utrzymywanie pojazdu kolejowego zgodnie z obowiązującymi przepisami dotyczącymi danej serii, wymaga do stosowania się do zaleceń zawartych w

Na rysunku przedstawiono lokomotywę o układzie osi

Ile wynosi pochylenie przewodów jezdnych w przedstawionym na rysunku przęśle?

Jakiego rodzaju wagon powinno się użyć do transportu drutów jezdnych nawiniętych na bębny kablowe w celu dostarczenia ich do miejsca modernizacji sieci trakcyjnej linii kolejowej?

Na ilustracji literami „a” oznaczono

Zaleca się, aby badania ciągłości przewodów PE przeprowadzać przy użyciu urządzenia o napięciu w obwodzie otwartym w zakresie 4–24 V oraz minimalnym prądzie

Wagon przeznaczony do transportu ładunków drobnicowych, które są wrażliwe na warunki atmosferyczne, to wagon

Jaką wkładkę topikową należy zamontować zamiast uszkodzonej wkładki o pełnozakresowym wyłączaniu i żółtym wskaźniku zadziałania?

Przedstawionym fragmentem dokumentu jest karta utrzymania

W systemie elektrycznym dokonano pomiaru rezystancji uziemienia metodą techniczną i uzyskano następujące dane: U = 2,5 V, I = 0,50 A. Jaka jest wartość rezystancji uziemienia?

Na schemacie fragmentu instalacji pneumatycznej wagonu numerem 16 oznaczono

Który element instalacji elektrycznej przedstawiono na rysunku?

Malowane oznaczenia na przednich częściach obręczy oraz kół bosych mają na celu

Jaki jest minimalny dozwolony przekrój miedzianego przewodu PEN w instalacji elektrycznej typu TN-C?

Kabiny sekcyjne szlakowe

Oświetlenie czołowe lokomotywy przedstawionej na rysunku umożliwia jej

Podczas prawidłowej pracy wszystkie wyłączniki są załączone. W przypadku wystąpienia zwarcia w miejscu Z zadziałają wyłączniki

Typ zawieszenia elektrycznego silnika trakcyjnego, w którym jedna strona jest podwieszona do ramy wózka, a druga spoczywa na zestawie kołowym, określa się jako

Jakie są dopuszczalne wartości normalnej wysokości zawieszenia przewodu jezdnego w sieci tramwajowej w Polsce przy zasilaniu napięciem 600 VDC lub 750 VDC?

Symbol LgY 2,5mm2 oznacza przewód

Symbol LgY 2,5mm² oznacza przewód
