Technik Elektroenergetyk Transportu Szynowego - Lista pytań egzaminacyjnych

TKO.05Pytanie 241

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Symbol umieszczony na wyłączniku różnicowo-prądowym, przedstawiony na poniższym rysunku, informuje, że wyłącznik jest

A. szybki

B. wybieralny

C. stosowany jedynie w obwodach AC

D. używany w obwodach AC z składową stałą

TKO.05Pytanie 242

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt Konserwacja i naprawy

Należy wymienić przepalony bezpiecznik topikowy 100A kondensatorów w podstacji trakcyjnej

A. w systemie ogrzewania i wentylacji

B. w instalacji oświetlenia podstacji

C. w obwodzie monitorowania podstacji

D. w obwodzie filtra gamma

TKO.06Pytanie 243

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie Pomiary i diagnostyka

W tabeli zamieszczono wyniki pomiarów profilu geometrycznego monoblokowego zestawu kołowego.
Na podstawie wyników pomiarów należy

L.p. Oznaczenie pomiaru Symbol pomiaru Wartość parametru [mm]
Wymiar konstrukcyjny Wymiar naprawczy Wymiar kresowy Wymiar zmierzony
Strona lewa Strona prawa
1 Grubość wieńców kół O \( 55^{+5}_{-2}\) ≥33 25 24,8 24,7
2 Wysokość obrzeża O_w 28±0,5 ≥ 32 25÷36 27,6 27,6
3 Grubość obrzeża O_g 32,5 ≥ 28,5 22 23,1 23,1
4 Stromość obrzeża Q_r 10,8^+0,2 ≥ 7,5 6,5 8,0 8,1
5 Średnica okręgu tocznego D 840⁺⁴ 796 780 782,0 782,1
6 Szerokość tarczy hamulcowej T 110±0,5 ≥100 96 102,3 102,3
7 Suma grubości obrzeży O_g+O_gp 65⁺¹ 57⁺¹ 48 46,2

L.p.	Oznaczenie pomiaru	Symbol pomiaru	Wartość parametru [mm]
Wymiar konstrukcyjny	Wymiar naprawczy	Wymiar kresowy	Wymiar zmierzony
Strona lewa	Strona prawa
1	Grubość wieńców kół	O	\( 55^{+5}_{-2}\)	≥33	25	24,8	24,7
2	Wysokość obrzeża	O_w	28±0,5	≥ 32	25÷36	27,6	27,6
3	Grubość obrzeża	O_g	32,5	≥ 28,5	22	23,1	23,1
4	Stromość obrzeża	Q_r	10,8^+0,2	≥ 7,5	6,5	8,0	8,1
5	Średnica okręgu tocznego	D	840⁺⁴	796	780	782,0	782,1
6	Szerokość tarczy hamulcowej	T	110±0,5	≥100	96	102,3	102,3
7	Suma grubości obrzeży	O_g+O_gp	65⁺¹	57⁺¹	48	46,2

A. skierować zestaw kołowy do dalszej eksploatacji bez przeprowadzania naprawy.

B. przeprowadzić reprofilację zestawu kołowego przez jego przetoczenie.

C. przeprowadzić regenerację zestawu kołowego przez napawanie powierzchni tocznych kół.

D. wymienić zestaw kołowy na nowy.

TKO.06Pytanie 244

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Bezpieczeństwo i systemy sterowania

Biały lub żółty odcień końcowych zaworów odcinających umieszczonych na czołownicy pojazdu jest stosowany na przewodzie

A. zasilającym

B. sterowania wielokrotnego

C. głównym

D. ogrzewania parowego

TKO.05Pytanie 245

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

Czym należy się kierować przy doborze przekroju przewodów w sieci trakcyjnej?

A. Tylko materiałem przewodnika

B. Prądem obciążenia i dopuszczalnym spadkiem napięcia

C. Tylko długością przewodu

D. Wyłącznie dopuszczalną temperaturą pracy

TKO.05Pytanie 246

Montaż i eksploatacja sieci z…

Kategorie: Ochrona i bezpieczeństwo Dokumentacja i oznaczenia

Przygotowanie oraz przekazanie obszaru roboczego nie obejmuje

A. oznakowania obszaru roboczego symbolami lub tablicami informacyjnymi

B. zapoznania członków drużyny z istniejącymi zagrożeniami w obszarze roboczym

C. dopuszczenia do wykonywania pracy

D. uzyskania zgody na przeprowadzenie czynności łączeniowych

TKO.05Pytanie 247

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające

Na tabliczce znamionowej silników prądu stałego oznaczenie D1-D2 odnosi się do uzwojenia

A. opóźniającego.

B. nabiegunnika.

C. wirnika (twornika).

D. wzbudzenia szeregowego.

TKO.06Pytanie 248

Montaż i eksploatacja środków…

Kategorie: Eksploatacja i utrzymanie Pomiary i diagnostyka

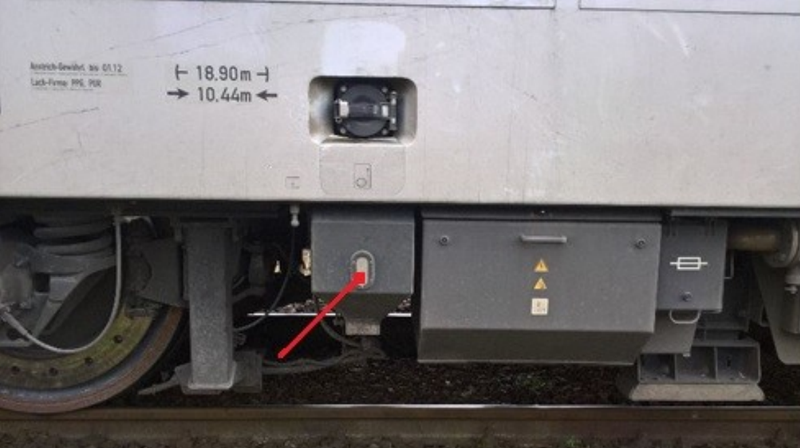

W miejscach zaznaczonych strzałkami na ilustracji należy sprawdzić poziom

A. wody w zbiorniku wyrównawczym.

B. elektrolitu w akumulatorach.

C. piasku do piasecznic.

D. oleju do smarowania obrzeża.

TKO.06Pytanie 249

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie Pomiary i diagnostyka

Na schemacie jest przedstawiony cykl przeglądowo-naprawczy spalinowego zespołu trakcyjnego. Jeżeli przebieg jednego z pojazdów od momentu wyprodukowania wynosi 562 000 km, to następne czynności przeglądowe na tym pojeździe wykonywane będą według wytycznych dla poziomu

A. PU3-2

B. PU2

C. PU4

D. PU3-1

TKO.05Pytanie 250

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Pomiary elektryczne Materiały i osprzęt

Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

A. 16 A

B. 10 A

C. 115 kA

D. 500 V

TKO.05Pytanie 251

Montaż i eksploatacja sieci z…

Kategorie: Materiały i osprzęt Dokumentacja i oznaczenia

Który z przedstawionych symboli graficznych jest stosowany do przedstawiania przewodów układanych w korytku kablowym otwartym?

A. B.

B. D.

C. C.

D. A.

TKO.06Pytanie 252

Montaż i eksploatacja środków…

Kategorie: Eksploatacja i utrzymanie Bezpieczeństwo i systemy sterowania

Czuwak aktywny to sprzęt wymagający

A. uruchomienia kamery obserwującej zachowanie maszynisty

B. naciśnięcia przycisku czujności w regularnych odstępach czasowych

C. ciągłego przytrzymywania naciśniętego przycisku czujności

D. okresowej zmiany pozycji nastawnika jazdy

TKO.06Pytanie 253

Montaż i eksploatacja środków…

Kategorie: Układy napędowe Bezpieczeństwo i systemy sterowania

Aby chronić elektryczne silniki trakcyjne przed przeciążeniem spowodowanym nadmiernym poborem prądu, stosuje się

A. wyłączniki szybkie

B. wyłączniki nożycowe

C. przekaźniki nadmiarowo-prądowe

D. styczniki liniowe

TKO.06Pytanie 254

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe

Na ilustracji przedstawiono schemat kinetyczny przekładni

A. pasowej.

B. ślimakowej.

C. zębatej.

D. łańcuchowej.

TKO.06Pytanie 255

Montaż i eksploatacja środków…

Kategorie: Eksploatacja i utrzymanie Bezpieczeństwo i systemy sterowania

Na schemacie przedstawiono cykl

A. trwałości produktu.

B. przeglądowo-naprawczy.

C. produkcyjny taboru szynowego.

D. rozwojowy przedsiębiorstwa kolejowego.

TKO.06Pytanie 256

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych

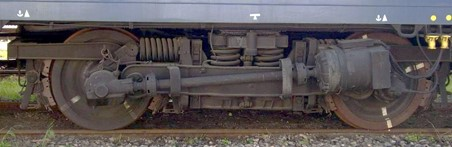

W przedstawionym na ilustracji wózku zastosowano prowadzenie zestawu typu

A. wahaczowego.

B. kolumnowego.

C. leminiskatowego.

D. taśmowego.

TKO.06Pytanie 257

Montaż i eksploatacja środków…

Kategorie: Układy hamulcowe i pneumatyczne Eksploatacja i utrzymanie Bezpieczeństwo i systemy sterowania

Jeśli podczas przejazdu pociągu dyżurny ruchu lub dróżnik poinformuje maszyniście o zablokowanym zestawie kołowym, objawiającym się wydobywającymi się iskrami, to maszynista powinien

A. uruchomić system diagnostyki w lokomotywie i kontynuować jazdę

B. zatrzymać pociąg w celu dokonania oględzin, przeprowadzić odhamowanie i dojechać do najbliższej stacji

C. zawiadomić Służbę Ochrony Kolei i kontynuować jazdę

D. jechać do stacji docelowej ze zmniejszoną prędkością, nie zatrzymując składu

TKO.06Pytanie 258

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie Pomiary i diagnostyka

Urządzenie na którym stoi lokomotywa służy do

A. pomiaru skrajni taboru.

B. pomiaru obwodów elektrycznych lokomotywy.

C. diagnostyki układu biegowego.

D. diagnostyki układu pneumatycznego.

TKO.05Pytanie 259

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Pomiary elektryczne

Funkcją przekładników prądowych zainstalowanych w podstacji trakcyjnej w celce LPN jest

A. zwiększenie wartości prądu w LPN, aby umożliwić pomiar składowej stałej prądu

B. oddzielenie komponentu prądowego

C. separacja oraz redukcja wartości prądu płynącego w LPN, aby umożliwić pomiar prądu

D. oddzielenie komponentu napięciowego

TKO.05Pytanie 260

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo

W przypadku instalacji elektrycznych w pomieszczeniach z obecnością substancji żrących, kontrole skuteczności ochrony przeciwporażeniowej powinny się odbywać nie rzadziej niż co

A. 5 lat

B. 2 lata

C. 3 lata

D. 1 rok

TKO.05Pytanie 261

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne

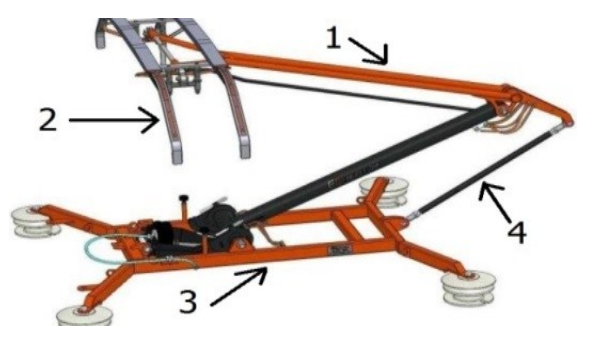

Podziałka umieszczona na pantografie przedstawionym na rysunku służy do

A. pomiaru wysokości zawieszenia liny nośnej.

B. sprawdzenia odsuwu przewodu jezdnego.

C. pomiaru wysokości zawieszenia przewodu jezdnego.

D. sprawdzenia skrajni sieci trakcyjnej.

TKO.05Pytanie 262

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Urządzenia zasilające Materiały i osprzęt

Na rysunku przedstawiono

A. mufę kablową.

B. głowicę kablową.

C. odłącznik kabla zasilacza.

D. iskiernik rożkowy.

TKO.06Pytanie 263

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie Pomiary i diagnostyka

Na ilustracji uwidoczniono

A. uszkodzony układ smarowania obrzeży.

B. przesuniętą obręcz zestawu kołowego.

C. przegrzane łożysko osi zestawu kołowego

D. pękniętą sprężynę w I stopniu usprężynowania.

TKO.05Pytanie 264

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Materiały i osprzęt

Na rysunku widoczna jest słupowa stacja transformatorowa LPN 15/0,4 kV. Element zaznaczony czerwoną obwódką to

A. ochronnik przepięciowy.

B. bezpiecznik rozłącznikowy na napięcie 15 kV.

C. bezpiecznik na napięcie 0,4 kV.

D. wyłącznik z zewnętrzną komorą gaszenia łuku.

TKO.06Pytanie 265

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych

Usprężynowanie II stopnia występuje na

A. belce skrętowej.

B. czopie skrętowym.

C. belce bujakowej.

D. pudle wagonu.

TKO.06Pytanie 266

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie

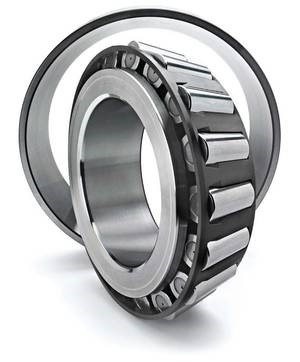

Na rysunku przedstawiono łożysko

A. igiełkowe wzdłużne.

B. stożkowe.

C. kulkowe wzdłużne.

D. walcowe dwurzędowe.

TKO.06Pytanie 267

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy hamulcowe i pneumatyczne

Na rysunku przedstawiono

A. drąg hamulcowy.

B. klocek hamulcowy.

C. trójkąt hamulcowy.

D. wstawkę hamulcową.

TKO.05Pytanie 268

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Materiały i osprzęt

W systemie YCS120 – 2CS150 wykorzystano

A. jedną linę nośną z miedzi utwardzonej o przekroju 150 mm2

B. jeden drut jezdny z miedzi utwardzonej o przekroju 120 mm2

C. dwie liny nośne z miedzi srebrowej o przekroju 120 mm2

D. dwa druty jezdne z miedzi srebrowej o przekroju 150 mm2

TKO.06Pytanie 269

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe

Na rysunku przedstawiono schemat fragmentu instalacji elektrycznej. Jaką wartością napięcia zasilane są obwody pomocnicze WN?

A. 2 000 V

B. 3 000 V

C. 1 500 V

D. 750 V

TKO.05Pytanie 270

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Dokumentacja i oznaczenia

Kotwienie środkowe sieci skompensowanej oznacza się symbolem

A. D.

B. C.

C. A.

D. B.

TKO.05Pytanie 271

Montaż i eksploatacja sieci z…

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo

Jak często jest weryfikowana i badana rezystancja robocza rękawic dielektrycznych zgodnie z obowiązującymi normami?

A. 5 lat

B. 6 miesięcy

C. 1 rok

D. 2 lata

TKO.06Pytanie 272

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe

Lokomotywa z układem osi Bo’Bo’+Bo’Bo’ to pojazd

A. dwuczłonowy, w którym każdy człon posiada dwa wózki dwuosiowe, z indywidualnym napędem wszystkich osi

B. jednoczłonowy, ośmioosiowy z dwiema wózkami, gdzie każda oś ma indywidualne silniki trakcyjne

C. dwuczłonowy, w którym każdy człon ma dwa wózki dwuosiowe, a osie są napędzane grupowo

D. jednoczłonowy, czteroosiowy z dwiema wózkami, w których każda oś jest napędzana osobnymi silnikami trakcyjnymi

TKO.06Pytanie 273

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe Transport i rodzaje wagonów

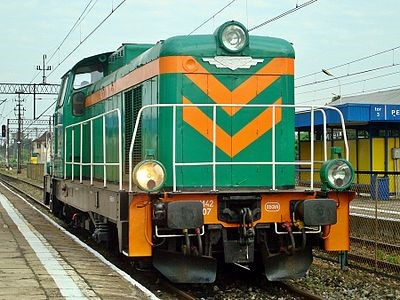

Przedstawiony na rysunku pojazd o oznaczeniu SM31-150 to

A. spalinowy zespół trakcyjny.

B. lokomotywa spalinowa.

C. lokomotywa akumulatorowa.

D. liniowa lokomotywa elektryczna.

TKO.05Pytanie 274

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Ochrona i bezpieczeństwo

Obszar pracy usytuowany w sąsiedztwie odkrytych urządzeń zasilanych napięciem 15 kV powinien być ogrodzony lub osłonięty, przy zastosowaniu minimalnej odległości

A. 2,1 m

B. 0,7 m

C. 4,1 m

D. 1,4 m

TKO.05Pytanie 275

Montaż i eksploatacja sieci z…

Kategorie: Sieci trakcyjne Pomiary elektryczne Materiały i osprzęt

Którego parametru sieci trakcyjnej dotyczą wyniki pomiaru zapisane w tabeli?

dla dwóch przewodów jezdnych 28×4×7×9,81 29,77 kN
dla liny L120 15×4×27×9,81 15,91 kN
dla liny L150 18×4×27×9,81 19,08 kN

A. Siła stykowa między pantografem a siecią jezdną.

B. Siła naciągu w przewodach jezdnych i linach nośnych.

C. Elastyczność statyczna sieci.

D. Odsuw przewodów jezdnych.

TKO.06Pytanie 276

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie

Stosowane w Polsce napięcie ogrzewania elektrycznego wagonów wynosi

A. 3×400 V AC

B. 5 kV DC

C. 3 kV DC

D. 500 V DC

TKO.06Pytanie 277

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Eksploatacja i utrzymanie Pomiary i diagnostyka

Rytmiczny stukot o stałym interwale czasowym i dużych obciążeniach udarowych w styku koła z szyną podczas jazdy jest wywołany

A. uszkodzeniem usprężynowania pojazdu.

B. uszkodzeniem układu hamulcowego pojazdu.

C. płaskim miejscem na powierzchni tocznej koła.

D. zużyciem falistym szyn.

TKO.06Pytanie 278

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych

Na fotografii przedstawiono odbierak

A. łyżwowy.

B. rolkowy.

C. belkowy.

D. nożycowy.

TKO.06Pytanie 279

Montaż i eksploatacja środków…

Kategorie: Budowa pojazdów szynowych Układy napędowe

Przedstawione w tabeli parametry odnoszą się do

Oznaczenie typu EE541
Napięcie znamionowe [V] 3000/2
Moc ciągła [kW] 500
Moc godzinowa [kW] 520
Prąd mocy ciągłej [A] 355
Prąd mocy godzinowej [A] 370
Prędkość obrotowa mocy ciągłej [obr./min] 965
Prędkość obrotowa mocy godzinowej [obr./min] 930
Rodzaj uzwojenia wzbudzenia szeregowe
Masa [kg] 4200

A. spalinowego silnika trakcyjnego.

B. elektrycznego silnika trakcyjnego prądu stałego.

C. elektrycznego silnika sprężarki głównej lokomotywy.

D. prądnicy pomocniczej prądu przemiennego.

TKO.05Pytanie 280

Montaż i eksploatacja sieci z…

Kategorie: Urządzenia zasilające Ochrona i bezpieczeństwo

Urządzenia podłączone do sieci elektrycznej 3 x 400 V, które pobierają moc większą niż 2 kW, powinny być zasilane

A. razem z innymi urządzeniami pobierającymi podobną moc

B. z oddzielnego obwodu bez własnego zabezpieczenia

C. z oddzielnego obwodu z własnym zabezpieczeniem

D. wyłącznie z agregatu prądotwórczego

dla dwóch przewodów jezdnych 28×4×7×9,81	29,77 kN
dla liny L120 15×4×27×9,81	15,91 kN
dla liny L150 18×4×27×9,81	19,08 kN

Oznaczenie typu	EE541
Napięcie znamionowe [V]	3000/2
Moc ciągła [kW]	500
Moc godzinowa [kW]	520
Prąd mocy ciągłej [A]	355
Prąd mocy godzinowej [A]	370
Prędkość obrotowa mocy ciągłej [obr./min]	965
Prędkość obrotowa mocy godzinowej [obr./min]	930
Rodzaj uzwojenia wzbudzenia	szeregowe
Masa [kg]	4200

Lista pytań egzaminacyjnych

Filtrowanie pytań

Symbol umieszczony na wyłączniku różnicowo-prądowym, przedstawiony na poniższym rysunku, informuje, że wyłącznik jest

Należy wymienić przepalony bezpiecznik topikowy 100A kondensatorów w podstacji trakcyjnej

Biały lub żółty odcień końcowych zaworów odcinających umieszczonych na czołownicy pojazdu jest stosowany na przewodzie

Czym należy się kierować przy doborze przekroju przewodów w sieci trakcyjnej?

Przygotowanie oraz przekazanie obszaru roboczego nie obejmuje

Na tabliczce znamionowej silników prądu stałego oznaczenie D1-D2 odnosi się do uzwojenia

W miejscach zaznaczonych strzałkami na ilustracji należy sprawdzić poziom

Na schemacie jest przedstawiony cykl przeglądowo-naprawczy spalinowego zespołu trakcyjnego. Jeżeli przebieg jednego z pojazdów od momentu wyprodukowania wynosi 562 000 km, to następne czynności przeglądowe na tym pojeździe wykonywane będą według wytycznych dla poziomu

Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości

Który z przedstawionych symboli graficznych jest stosowany do przedstawiania przewodów układanych w korytku kablowym otwartym?

Czuwak aktywny to sprzęt wymagający

Aby chronić elektryczne silniki trakcyjne przed przeciążeniem spowodowanym nadmiernym poborem prądu, stosuje się

Na ilustracji przedstawiono schemat kinetyczny przekładni

Na schemacie przedstawiono cykl

W przedstawionym na ilustracji wózku zastosowano prowadzenie zestawu typu

Jeśli podczas przejazdu pociągu dyżurny ruchu lub dróżnik poinformuje maszyniście o zablokowanym zestawie kołowym, objawiającym się wydobywającymi się iskrami, to maszynista powinien

Urządzenie na którym stoi lokomotywa służy do

Funkcją przekładników prądowych zainstalowanych w podstacji trakcyjnej w celce LPN jest

W przypadku instalacji elektrycznych w pomieszczeniach z obecnością substancji żrących, kontrole skuteczności ochrony przeciwporażeniowej powinny się odbywać nie rzadziej niż co

Podziałka umieszczona na pantografie przedstawionym na rysunku służy do

Na rysunku przedstawiono

Na ilustracji uwidoczniono

Na rysunku widoczna jest słupowa stacja transformatorowa LPN 15/0,4 kV. Element zaznaczony czerwoną obwódką to

Usprężynowanie II stopnia występuje na

Na rysunku przedstawiono łożysko

Na rysunku przedstawiono

W systemie YCS120 – 2CS150 wykorzystano

Na rysunku przedstawiono schemat fragmentu instalacji elektrycznej. Jaką wartością napięcia zasilane są obwody pomocnicze WN?

Kotwienie środkowe sieci skompensowanej oznacza się symbolem

Jak często jest weryfikowana i badana rezystancja robocza rękawic dielektrycznych zgodnie z obowiązującymi normami?

Lokomotywa z układem osi Bo’Bo’+Bo’Bo’ to pojazd

Przedstawiony na rysunku pojazd o oznaczeniu SM31-150 to

Obszar pracy usytuowany w sąsiedztwie odkrytych urządzeń zasilanych napięciem 15 kV powinien być ogrodzony lub osłonięty, przy zastosowaniu minimalnej odległości

Którego parametru sieci trakcyjnej dotyczą wyniki pomiaru zapisane w tabeli? dla dwóch przewodów jezdnych 28×4×7×9,8129,77 kNdla liny L120 15×4×27×9,8115,91 kNdla liny L150 18×4×27×9,8119,08 kN

Stosowane w Polsce napięcie ogrzewania elektrycznego wagonów wynosi

Rytmiczny stukot o stałym interwale czasowym i dużych obciążeniach udarowych w styku koła z szyną podczas jazdy jest wywołany

Na fotografii przedstawiono odbierak

Urządzenia podłączone do sieci elektrycznej 3 x 400 V, które pobierają moc większą niż 2 kW, powinny być zasilane

Którego parametru sieci trakcyjnej dotyczą wyniki pomiaru zapisane w tabeli?

dla dwóch przewodów jezdnych 28×4×7×9,81 29,77 kN
dla liny L120 15×4×27×9,81 15,91 kN
dla liny L150 18×4×27×9,81 19,08 kN
