Montaż oraz instalowanie ukła…
Korytka kablowe powinny być
A. przykręcone
B. przyklejone
C. zaciskane
D. przyspawane
Filtrowanie pytań
Montaż oraz instalowanie ukła…
Aby wykonać otwór na kołek rozporowy w betonie, należy użyć
A. wiertarki udarowej
B. młota pneumatycznego
C. wkrętarki
D. młotka
Montaż oraz instalowanie ukła…
Która z poniższych czynności nie należy do konserwacji instalacji urządzeń elektronicznych?
A. Programowanie
B. Czyszczenie
C. Regulacja parametrów
D. Pomiary sprawdzające
Montaż oraz instalowanie ukła…
Na jaką metodę najlepiej postawić, by ocenić sprawność tranzystora wylutowanego z obwodu, wykonując pomiary?
A. oscyloskopu i zasilacza
B. oscyloskopu i generatora funkcyjnego
C. woltomierza
D. omomierza
Montaż oraz instalowanie ukła…
Elementy urządzeń elektronicznych przeznaczone do recyklingu nie powinny być
A. oddzielane od obudowy z materiałów sztucznych
B. demontowane ręcznie, w przypadku gdy zawierają wysoką ilość metali szlachetnych
C. demontowane ręcznie, jeśli są wykonane z stali lub aluminium
D. składowane w pomieszczeniach bezpośrednio na podłożu
Montaż oraz instalowanie ukła…
W oscyloskopie dwukanałowym do wejścia CH-B podłączono sygnał o znanej częstotliwości, natomiast do wejścia CH-A sygnał do analizy. W jaki sposób powinien być ustawiony oscyloskop, aby za pomocą krzywych Lissajous oszacować przybliżoną częstotliwość sygnału do badania?
A. SINGLE
B. ADD
C. DUAL
D. X - Y
Montaż oraz instalowanie ukła…
Jaki klucz jest używany do luzowania śrub z walcowym łbem oraz sześciokątnym gniazdem?
A. Nasadowy
B. Płaski
C. Oczkowy
D. Imbusowy
Montaż oraz instalowanie ukła…
W trakcie prac serwisowych dotyczących wlutowywania elementów elektronicznych w wzmacniaczu akustycznym, pracownik powinien założyć
A. hełm ochronny
B. obuwie elektroizolacyjne
C. odzież ochronną
D. rękawice elektroizolacyjne
Montaż oraz instalowanie ukła…
Jakie zabezpieczenie przed uszkodzeniem lutowanego elementu powinno być użyte podczas przyłączenia tranzystora CMOS do płyty głównej telewizora?
A. Pokrycie końcówek tranzystora pastą termoprzewodzącą
B. Wykorzystanie spoiwa o niższej temperaturze topnienia do lutowania
C. Noszenie okularów ochronnych
D. Założenie opaski uziemiającej na rękę
Montaż oraz instalowanie ukła…
Podczas montażu komponentów elektronicznych metodą lutu miękkiego nie powinno się
A. ustalać czasu lutowania do poszczególnych miejsc na płytce
B. dostosowywać temperatury lutowania do konkretnej lokalizacji na płytce
C. przenosić lutowia na końcówce grota
D. zajmować się czystością grota
Montaż oraz instalowanie ukła…
Do lutownicy transformatorowej powinny być stosowane groty z drutu
A. aluminiowego
B. wolframowego
C. stalowego
D. miedzianego
Montaż oraz instalowanie ukła…
Podczas wymiany (demontażu) złącza kompresyjnego typu F, jak należy postąpić z tym złączem?
A. odciąć
B. odkręcić
C. wyrwać
D. odlutować
Montaż oraz instalowanie ukła…
Jakim urządzeniem należy się posłużyć, aby zmierzyć amplitudę sygnału z generatora taktującego mikroprocesorowy układ o częstotliwości f = 25 MHz?
A. Częstościomierzem o maksymalnym zakresie 50 MHz
B. Oscyloskopem o podstawie czasu 100 ns/cm
C. Amperomierzem prądu zmiennego z rezystorem szeregowym 10 kOhm
D. Woltomierzem prądu zmiennego o wewnętrznej rezystancji 100 kOhm/V
Montaż oraz instalowanie ukła…
Przy regulacji urządzeń elektronicznych zasilanych energią należy korzystać z narzędzi
A. odpornych na wysoką temperaturę
B. izolowanych
C. zasilanych akumulatorowo
D. wykonanych z elastycznych tworzyw sztucznych
Montaż oraz instalowanie ukła…
W trakcie serwisowania, dotyczącego wylutowywania komponentów elektronicznych w wzmacniaczu dźwiękowym, pracownik powinien mieć
A. rękawice ochronne
B. fartuch bawełniany
C. buty na izolowanej podeszwie
D. okulary ochronne
Montaż oraz instalowanie ukła…
Aby przygotować przewód YLY do zamontowania w kostce zaciskowej, należy
A. odsłonięty z izolacji koniec przewodu umieścić bezpośrednio w kostce
B. odsłonięty z izolacji koniec posmarować pastą izolacyjną i umieścić w kostce
C. na odsłonięty z izolacji koniec przewodu założyć końcówkę tulejkową i włożyć do kostki
D. przewód włożyć do kostki bez usuwania izolacji oraz smarowania go pastą izolacyjną
ELM.02 Pytanie 17
Montaż oraz instalowanie ukła…
Montaż wtyku F na kablu koncentrycznym polega na
A. nacięciu zewnętrznej powłoki, usunięciu oplotu, usunięciu izolacji żyły, nałożeniu wtyku
B. nacięciu zewnętrznej powłoki, usunięciu folii, usunięciu izolacji żyły, nałożeniu wtyku
C. usunięciu odciętej zewnętrznej izolacji, usunięciu folii, usunięciu izolacji żyły, założeniu wtyku
D. usunięciu odciętej zewnętrznej izolacji, ułożeniu oplotu wzdłuż kabla, usunięciu izolacji żyły, nałożeniu wtyku
Montaż oraz instalowanie ukła…
W procesie lutowania komponentów elektronicznych topnik stosuje się w celu
A. polepszenia twardości spoiny lutowniczej
B. zwiększenia przewodności elektrycznej spoiny lutowniczej
C. chemicznego oczyszczenia powierzchni łączonych metali
D. obniżenia temperatury topnienia lutowia
Montaż oraz instalowanie ukła…
Zgodnie z dyrektywą 2002/95/EC Parlamentu Europejskiego z dnia 27 stycznia 2003, w sprzęcie ogólnego przeznaczenia (z wyjątkiem wybranych urządzeń techniki komputerowej oraz systemów telekomunikacyjnych) zabrania się stosowania w stopach lutowniczych
A. cyny
B. pasty lutowniczej
C. ołowiu
D. kalafonii
Montaż oraz instalowanie ukła…
W trakcie pomiaru rezystancji po zamontowaniu komponentów wykryto bardzo wysoką rezystancję, która była efektem pojawienia się zimnego lutu na połączeniu jednego z komponentów z polem lutowniczym. Jak można usunąć tę wadę?
A. Przylutować obok komponentu odcinek przewodu
B. Wylutować komponent i po sprawdzeniu jego funkcjonalności ponownie przylutować ten element
C. Wylutować komponent i przylutować koniecznie nowy o identycznych parametrach
D. Przylutować obok komponentu drugi element tego samego typu
Montaż oraz instalowanie ukła…
Klient zgłasza problem z zamontowanym systemem alarmowym, który składa się z 4 czujników PIR umieszczonych na wysokości 2,5 m, centrali alarmowej zainstalowanej na poddaszu oraz syreny zewnętrznej umieszczonej na wysokości 4 m. Jakie narzędzia są niezbędne do identyfikacji usterki systemu alarmowego w obiekcie?
A. Multimetr, wiertarka, lutownica, zestaw wkrętaków, szczypce boczne
B. Wiertarka, lutownica, zestaw wkrętaków, zestaw szczypiec, szukacz par przewodów
C. Drabina, multimetr, wiertarka, ściągacz izolacji
D. Drabina, multimetr, zestaw wkrętaków, zestaw szczypiec
Montaż oraz instalowanie ukła…
W trakcie konserwacji działającego zasilacza komputerowego należy
A. wyczyścić styki mikroprocesora sterującego
B. wymienić kondensatory filtrujące
C. oczyścić elementy chłodzące
D. zmienić elementy chłodzące
Montaż oraz instalowanie ukła…
Aby zrealizować nierozłączne połączenie włókien światłowodowych, jakie urządzenie jest niezbędne?
A. klamry.
B. zgrzewarka.
C. lutownica.
D. spawarka.
Montaż oraz instalowanie ukła…
Wkręty z łbem oznakowanym symbolem PH można odkręcać za pomocą wkrętaka
A. czworokątnym
B. gwiazdkowym
C. krzyżowym
D. płaskim
Montaż oraz instalowanie ukła…

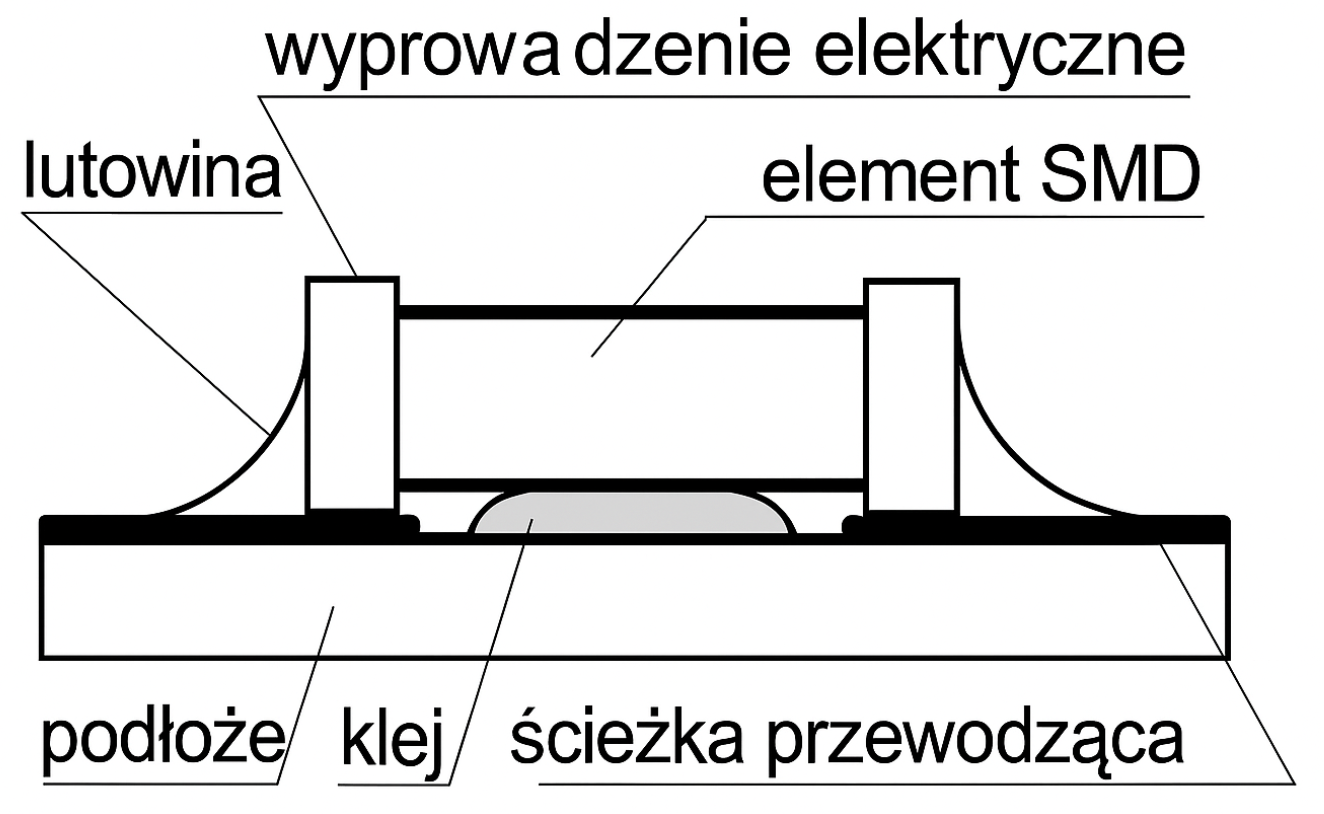

Jak nazywa się przedstawiona na rysunku technologia montowania podzespołów elektronicznych na płytce drukowanej?
A. Nitowanie.
B. Montaż powierzchniowy.
C. Montaż przewlekany.
D. Klejenie klejem przewodzącym.
Montaż oraz instalowanie ukła…
Utrzymanie w dobrym stanie elementów chłodzących w zasilaczach sprzętu elektronicznego polega na
A. oczyszczeniu ich za pomocą sprężonego powietrza
B. zanurzeniu ich w wodnym roztworze detergentu
C. przetarciu ich drobnym papierem ściernym
D. pomalowaniu ich lakierem elektroprzewodzącym
Montaż oraz instalowanie ukła…
Podczas wymiany uszkodzonych części elektronicznych w systemie automatyki przemysłowej, technik korzysta z narzędzi z uchwytami pokrytymi izolacją, aby zabezpieczyć się przed
A. wysoką temperaturą
B. niską wilgotnością
C. porażeniem prądem elektrycznym
D. uszkodzeniami mechanicznymi
Montaż oraz instalowanie ukła…
Podczas serwisowania konkretnego urządzenia elektronicznego, technik zauważył, że można usunąć usterkę poprzez wymianę modułu (koszt zakupu nowego modułu - 230 zł, czas trwania naprawy - 0,5 godziny) lub poprzez naprawę uszkodzonego modułu (koszt zakupu uszkodzonych elementów - 57 zł, czas trwania naprawy - 3 godziny). Koszt jednej roboczogodziny wynosi 68 zł. Koszt dostarczenia naprawionego urządzenia do klienta to 50 zł. Technik zaproponował klientowi najtańsze rozwiązanie, polegające na
A. naprawie uszkodzonego modułu bez dostarczenia naprawionego urządzenia do klienta.
B. wymianie całego modułu z dowozem urządzenia do klienta.
C. naprawie uszkodzonego modułu z dowozem urządzenia do klienta.
D. wymianie całego modułu bez dostarczania naprawionego urządzenia do klienta.
Montaż oraz instalowanie ukła…
Luty miękkie obejmują luty
A. mosiężne
B. srebrne
C. cynowo-ołowiowe i bezołowiowe
D. miedziano-fosforowe
Montaż oraz instalowanie ukła…
Który z poniższych programów jest przeznaczony do symulacji działania układów elektronicznych?
A. Power Point
B. PSpice
C. Word
D. Paint
Montaż oraz instalowanie ukła…
Jakie narzędzie wykorzystuje się do usuwania resztek topnika z płytek drukowanych?
A. pędzelka
B. ligniny
C. gąbki
D. wacika
Montaż oraz instalowanie ukła…
Dokładne umycie i odtłuszczenie powierzchni płytki przed instalacją elementów elektronicznych jest wykonywane w celu
A. zapobiegania pękaniu lutu
B. zwiększenia adhezji lutowia do pola lutowniczego
C. zapobiegania utlenianiu lutu
D. zwiększenia temperatury topnienia lutu
Montaż oraz instalowanie ukła…
Brak uziemiającej opaski na nadgarstku pracownika podczas montażu układów CMOS może prowadzić do
A. uszkodzenia sprzętu lutowniczego
B. porażenia prądem elektrycznym
C. poparzenia gorącym spoiwem
D. uszkodzenia układów scalonych
Montaż oraz instalowanie ukła…
Przy wykonywaniu otworów w płytkach PCB konieczne jest użycie
A. okularów ochronnych
B. rękawiczek z gumy
C. systemu odciągu dymu
D. matu przeciwpoślizgowych
Montaż oraz instalowanie ukła…
Awaria telewizora, manifestująca się brakiem możliwości regulacji geometrii, balansu bieli oraz zniknięciem niektórych opcji w menu użytkownika (np. brakiem opcji zmiany systemu odbioru dźwięku) wskazuje na
A. utracie z pamięci danych.
B. braku kontaktu w złączach typu wysuwanego.
C. pęknięciu ścieżek łączących.
D. zimnych lub przegrzanych lutach.
Montaż oraz instalowanie ukła…
Jakie narzędzia są używane do określenia trasy przewodów na ścianie z betonu?
A. gwoździe oraz młot
B. ołówek i poziomica
C. wiertarka i kołki rozporowe
D. śruby i śrubokręt
Montaż oraz instalowanie ukła…
Czego można dokonać za pomocą cęgów bocznych?
A. skręcać żyły przewodów elektrycznych
B. formować końcówki żył przewodów elektrycznych
C. ciąć żyły przewodów elektrycznych
D. usuwać izolację z żył przewodów elektrycznych
Montaż oraz instalowanie ukła…
THT to metoda
A. realizacji instalacji podtynkowej
B. montowania elementów elektronicznych na płytkach drukowanych
C. prowadzenia przewodów przez otwory w ścianach
D. umieszczania kabli w rurkach instalacyjnych
Montaż oraz instalowanie ukła…
Co obejmuje schemat montażu?
A. spis elementów zamiennych oraz zasady użytkowania urządzenia
B. schematy blokowe ilustrujące współdziałanie części
C. rysunki złożeniowe całości produktów z określonymi warunkami technicznymi
D. metodę łączenia komponentów w urządzeniu oraz ich kolejność montażu
Montaż oraz instalowanie ukła…
Podaj właściwą sekwencję działań podczas instalacji tranzystora z radiatorem na płytce PCB?
A. Przylutować tranzystor, przykręcić radiator do tranzystora, zamocować radiator na PCB
B. Przykręcić radiator do tranzystora, przylutować tranzystor, zamocować radiator na PCB
C. Zamocować radiator na PCB, przylutować tranzystor, przykręcić radiator do tranzystora
D. Przykręcić radiator do tranzystora, zamocować radiator na PCB, przylutować tranzystor
