Jakie urządzenia należy wykorzystać do strojenia toru pośredniej częstotliwości w radiowych odbiornikach?
A. wobulator i oscyloskop
B. miernik magnetoelektryczny
C. mostek pomiarowy
D. multimetr cyfrowy
Filtrowanie pytań
Montaż oraz instalowanie ukła…
Jaką kamerę przedstawiono na zdjęciu?
A. Kopułkową z oświetlaczem.
B. Obrotową.
C. Obrotową bez obiektywu.
D. Kopułkową.
Montaż oraz instalowanie ukła…
Parametry takie jak wzmocnienie mocy, moc wyjściowa, pasmo przenoszenia oraz współczynnik efektywności energetycznej odnoszą się do
A. wzmacniacza
B. generatora
C. zasilacza
D. filtra
Montaż oraz instalowanie ukła…
Skracający się czas działania urządzenia zasilanego przez UPS wskazuje na
A. konieczność wymiany akumulatora w zasilaczu awaryjnym UPS
B. nieprawidłowe podłączenie zasilacza awaryjnego UPS do urządzenia
C. awarię zabezpieczenia przeciążeniowego zasilacza awaryjnego UPS
D. utracenie pojemności kondensatorów w zasilaczu awaryjnym UPS
Montaż oraz instalowanie ukła…
Wyłącznik nadmiarowoprądowy zabezpiecza instalację zasilającą urządzenie elektroniczne przed skutkami
A. wyładowań atmosferycznych
B. przeciążenia instalacji elektrycznej
C. zaniku napięcia
D. przepięć w sieci energetycznej
Montaż oraz instalowanie ukła…

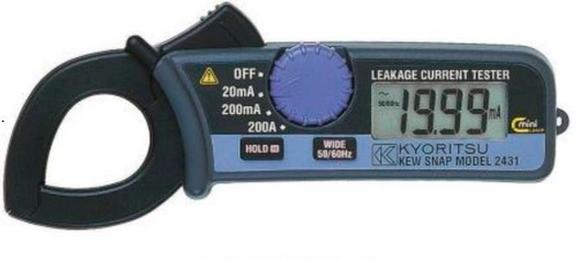

Miernik cęgowy przedstawiony na rysunku służy do pomiaru
A. mocy czynnej.
B. rezystancji.
C. napięcia elektrycznego.
D. natężenia prądu elektrycznego.
Montaż oraz instalowanie ukła…
Który rodzaj linii transmisyjnej zapewnia przesył sygnału telewizyjnego, wyróżniający się najwyższą odpornością na negatywne skutki warunków atmosferycznych?
A. Symetryczna kablowa
B. Światłowodowa
C. Kablowa koncentryczna
D. Radiowa
ELM.02 Pytanie 248
Montaż oraz instalowanie ukła…
Która z poniższych czynności nie należy do serwisowania systemu domofonowego?
A. Montażu przekaźnika dwuwejściowego
B. Zamiany żarówki podświetlającej panel
C. Dostosowania głośności unifonu
D. Sprawdzenia napięć zasilających
ELM.02 Pytanie 249
Montaż oraz instalowanie ukła…
Podczas konserwacji systemu telewizyjnego, oceniając jakość sygnału w gniazdku abonenckim, co należy zmierzyć?
A. prąd
B. moc
C. napięcie
D. MER i BER
Montaż oraz instalowanie ukła…
W dokumentach związanych z legalizacją urządzeń pomiarowych skrót GUM oznacza
A. metodę wykonania układów cyfrowych
B. Główny Urząd Miar
C. technologię realizacji układów scalonych
D. Główny Układ Mikroprocesorowy
Montaż oraz instalowanie ukła…
Do ilu jednogłowicowych tunerów satelitarnych i z ilu zespołów satelitów jest możliwe przesyłanie sygnału za pośrednictwem konwertera, którego parametry zamieszczono w załączonej dokumentacji technicznej?
| Typ konwertera | Monoblock Quad |
| Liczba wyjść | 4 |
| Przełączanie satelitów | DiSEqC |
| Pasmo dolne | 10.7-11.7 GHz |
| Pasmo górne | 11.7-12.75 GHz |
| Częstotliwość oscylatora | LOW 9.75 GHz HIGH 10.60 GHz |
| Częstotliwość wyjściowa | Dolne pasmo 950-1950 MHz Górne pasmo 1100-2150 MHz |
| Sygnał przełączający pasma | 22 kHz |
| Współczynnik szumów | 0,1 dB |
| Separacja pomiędzy sygnałami przełączającymi z tunerów | ok. 28 dB |
| Średnica mocowania | 23 mm |
A. Do jednego, z czterech zespołów satelitów.
B. Do czterech, z dwóch zespołów satelitów.
C. Do czterech, z jednego zespołu satelitów.
D. Do dwóch, z dwóch zespołów satelitów.
Montaż oraz instalowanie ukła…
Jeśli złącze BE tranzystora bipolarnego jest spolaryzowane w kierunku przewodzenia, a złącze CB w kierunku zaporowym, to w jakim stanie pracuje tranzystor?
A. aktywnym
B. nasycenia
C. aktywnym inwersyjnym
D. zatkania (odcięcia)
Montaż oraz instalowanie ukła…
Podczas instalacji którego z elementów elektronicznych nie trzeba zwracać uwagi na jego polaryzację?
A. Kondensatora elektrolitycznego
B. Kondensatora ceramicznego
C. Fotodiody
D. Diody prostowniczej
Montaż oraz instalowanie ukła…
Ile i jakich urządzeń można podłączyć do multiswitcha oznaczonego jako 9/12?
| Liczba odbiorników TV | Liczba konwerterów satelitarnych | Liczba anten naziemnych | |
|---|---|---|---|
| A. | 12 | 2 | 1 |
| B. | 9 | 3 | 1 |
| C. | 9 | 1 | 2 |
| D. | 6 | 2 | 3 |
A. B.
B. A.
C. D.
D. C.
Montaż oraz instalowanie ukła…
Gdy po zainstalowaniu domofonu i podłączeniu zasilania w słuchawce słychać piski, co należy zrobić?
A. zwiększyć napięcie zasilania elektrozaczepu
B. dostosować poziom głośności w unifonie
C. zwiększyć poziom głośności w panelu
D. dostosować napięcie w kasecie rozmownej
ELM.02 Pytanie 256
Montaż oraz instalowanie ukła…
Za pomocą narzędzia pokazanego na rysunku wykonuje się montaż
A. wtyków RJ-45
B. złączy BNC
C. modułów KEYSTONE
D. złączy F
Montaż oraz instalowanie ukła…
Jakie urządzenie pozwala na łączenie się z Internetem poprzez sieć CATV?
A. modem
B. hub
C. wzmacniacz
D. switch
ELM.02 Pytanie 258
Montaż oraz instalowanie ukła…
Telewizor nie odbiera żadnego sygnału z zewnętrznej anteny w transmisji naziemnej, natomiast prawidłowo wyświetla obraz z tunera satelitarnego połączonego z telewizorem kablem EURO SCART oraz z kamery VHS-C. Wskazane symptomy sugerują, że uszkodzony jest moduł
A. odchylania poziomego i pionowego
B. wielkiej i pośredniej częstotliwości
C. wzmacniacza obrazu
D. separatora sygnałów
Montaż oraz instalowanie ukła…
Aby przygotować przewód YLY do zamontowania w kostce zaciskowej, należy
A. odsłonięty z izolacji koniec posmarować pastą izolacyjną i umieścić w kostce
B. odsłonięty z izolacji koniec przewodu umieścić bezpośrednio w kostce
C. na odsłonięty z izolacji koniec przewodu założyć końcówkę tulejkową i włożyć do kostki
D. przewód włożyć do kostki bez usuwania izolacji oraz smarowania go pastą izolacyjną
Montaż oraz instalowanie ukła…
Elementy urządzeń elektronicznych przeznaczone do recyklingu nie powinny być
A. demontowane ręcznie, jeśli są wykonane z stali lub aluminium
B. oddzielane od obudowy z materiałów sztucznych
C. demontowane ręcznie, w przypadku gdy zawierają wysoką ilość metali szlachetnych
D. składowane w pomieszczeniach bezpośrednio na podłożu
Montaż oraz instalowanie ukła…
Aby przesłać sygnał telewizyjny z anteny zbiorczej w budynku wielorodzinnym, należy zastosować kabel
A. symetryczny o impedancji falowej 75 Ω
B. koncentryczny o impedancji falowej 300 Ω
C. koncentryczny o impedancji falowej 75 Ω
D. symetryczny o impedancji falowej 300 Ω
Montaż oraz instalowanie ukła…
Umieszczony na urządzeniach elektrycznych piktogram ostrzega serwisanta przed
A. piorunem.
B. porażeniem.
C. poparzeniem.
D. zapyleniem.
Montaż oraz instalowanie ukła…
Stabilizator o symbolu LM7812 charakteryzuje się
A. regulowanym dodatnim napięciem na wyjściu
B. regulowanym ujemnym napięciem na wyjściu
C. nieregulowanym dodatnim napięciem na wyjściu
D. nieregulowanym ujemnym napięciem na wyjściu
Montaż oraz instalowanie ukła…
Jakim skrótem opisuje się modulację szerokości impulsów?
A. FSK
B. PWM
C. PSK
D. QAM
Montaż oraz instalowanie ukła…
Rezystor podciągający, który jest połączony z wyjściem bramki TTL w cyfrowych układach, stosuje się w celu
A. sprzęgania układów CMOS→TTL
B. dopasowania impedancji w układach TTL
C. eliminacji hazardu statycznego w układach TTL
D. sprzęgania układów TTL→CMOS
ELM.02 Pytanie 266
Montaż oraz instalowanie ukła…
Jak można ustalić miejsce, w którym doszło do uszkodzenia kabla przesyłającego sygnał telewizji kablowej do odbiorcy?
A. analizować parametry sygnału przy użyciu analizatora widma
B. zbadać parametry kabla za pomocą reflektometru
C. zmierzyć poziom sygnału w kanale zwrotnym
D. zmierzyć impedancję falową kabla
ELM.02 Pytanie 267
Montaż oraz instalowanie ukła…
Miernik przedstawiony na zdjęciu służy do testowania instalacji
A. światłowodowej.
B. energetycznej.
C. satelitarnej.
D. komputerowej.
Montaż oraz instalowanie ukła…
Jakie urządzenia pomiarowe powinny być użyte do określenia charakterystyki przenoszenia wzmacniacza selektywnego LC zasilanego napięciem ±12 V?
A. Zasilacz napięcia stałego, generator funkcyjny oraz oscyloskop
B. Zasilacz symetryczny oraz cyfrowy multimetr
C. Generator funkcyjny oraz cyfrowy multimetr
D. Zasilacz symetryczny, generator funkcyjny oraz oscyloskop
Montaż oraz instalowanie ukła…
Mechanizmem zabezpieczającym przed porażeniem elektrycznym, który automatycznie przerywa zasilanie w przypadku wystąpienia nadmiernego prądu doziemnego, jest
A. uziemienie ochronne
B. wyłącznik różnicowoprądowy
C. zerowanie
D. uziemienie robocze
Montaż oraz instalowanie ukła…
Co należy zrobić jako pierwsze, gdy u pacjenta występuje zatrzymanie akcji serca oraz brak oddechu?
A. wykonać sztuczne oddychanie oraz masaż serca
B. sprawdzić drożność dróg oddechowych
C. umożliwić położenie na boku
D. podać leki
Montaż oraz instalowanie ukła…
W jakim czujniku do działania wykorzystuje się efekt zmiany pola magnetycznego?
A. Tensometrycznym
B. Kontaktronowym
C. Bimetalicznym
D. Pojemnościowym
ELM.02 Pytanie 272
Montaż oraz instalowanie ukła…
Na ekranie odbiornika OTV widoczna jest bardzo jasna linia pozioma, podczas gdy reszta ekranu pozostaje ciemna. W którym module odbiornika doszło do awarii?
A. W module odchylania poziomego
B. W module odchylania pionowego
C. W dekoderze kolorów
D. We wzmacniaczu p.cz. różnicowym fonii
Montaż oraz instalowanie ukła…
Jakie oznaczenie skrótowe stosuje się dla komponentów obwodów elektronicznych, które są przeznaczone do montażu powierzchniowego w drukowanych płytkach?
A. SSD
B. CCD
C. SMD
D. LCD
Montaż oraz instalowanie ukła…
Który z poniższych elementów elektronicznych jest najbardziej podatny na uszkodzenia w trakcie wymiany, jeśli osoba wymieniająca nie użyje opaski uziemiającej?
A. Tranzystor z izolowaną bramką
B. Tranzystor bipolarny
C. Rezystor mocy
D. Dioda prostownicza
Montaż oraz instalowanie ukła…
Aby prawidłowo wykonać zakładanie wtyku RJ45, należy użyć
A. narzędzia LSA typu KRONE
B. zaciskarki do złączy
C. nóż monterskiego
D. płaskiego śrubokręta
Montaż oraz instalowanie ukła…
Podczas zdejmowania charakterystyki pasma przenoszenia filtrów wyniki zanotowano w poniższej tabeli. Jakiego rodzaju filtr był badany, jeżeli napięcie wejściowe wynosiło 2 V?
| Uwyj=2 V | |||||||
| f | 1 Hz | 10 Hz | 100 Hz | 1 kHz | 10 kHz | 100 kHz | 1 MHz |
| Uwyj | 0,1 V | 0,2 V | 0,2 V | 1,5 V | 1,9 V | 2 V | 2 V |
A. Dolnoprzepustowy.
B. Środkowoprzepustowy.
C. Środkowozaporowy.
D. Górnoprzepustowy.
Montaż oraz instalowanie ukła…
W układzie elektronicznym uległa uszkodzeniu dioda prostownicza o następujących parametrach: Urm=200 V, lfav=1 A. Dobierz z tabeli parametry diody, którą należy zastosować, aby naprawić układ.
| Maksymalne napięcie wsteczne. URM [V] | Maksymalny średni prąd przewodzenia. IFAV [A] | |
| A. | 1000 | 1 |
| B. | 100 | 0,8 |
| C. | 100 | 3 |
| D. | 300 | 0,5 |
A. A.
B. D.
C. C.
D. B.
Montaż oraz instalowanie ukła…
Na jaki zakres powinien być ustawiony woltomierz analogowy, aby minimalizować błąd pomiaru napięcia wynoszącego 19 V?
A. 0 do 2 V
B. 0 do 200 V
C. 0 do 20 V
D. 0 do 700 V
Montaż oraz instalowanie ukła…
Charakterystykę amplitudowo-częstotliwościową wzmacniacza mocy można określić przy użyciu generatora funkcyjnego oraz
A. miernik prądu
B. rezystor
C. miernik częstotliwości
D. oscyloskop
Montaż oraz instalowanie ukła…
Jakim przyrządem dokonuje się pomiaru ciągłości połączeń w instalacjach urządzeń elektronicznych?
A. woltomierzem przy aktywnym zasilaniu elektrycznym
B. amperomierzem przy aktywnym zasilaniu elektrycznym
C. omomierzem przy aktywnym zasilaniu elektrycznym
D. omomierzem przy wyłączonym zasilaniu elektrycznym
