ELM.02 Pytanie 281

Montaż oraz instalowanie ukła…

Elementy R, C w układzie generatora, którego schemat przedstawiono na rysunku, spełniają rolę

A. przesuwnika fazy.

B. blokady składowej zmiennej.

C. blokady składowej stałej.

D. układu polaryzacji.

ELM.02 Pytanie 282

Montaż oraz instalowanie ukła…

Nieopisane elementy pętli PLL, przedstawionej na schemacie, pełnią funkcję

A. filtru górnoprzepustowego i dzielnika napięcia.

B. filtru dolnoprzepustowego i generatora strojonego napięciem.

C. preskalera i detektora AM.

D. detektora częstotliwości i detektora fazy.

ELM.02 Pytanie 283

Montaż oraz instalowanie ukła…

Układ elektroniczny przedstawiony na rysunku pełni funkcję

A. dyskryminatora okienkowego.

B. ogranicznika amplitudy.

C. prostownika liniowego.

D. dyskryminatora fazy.

ELM.02 Pytanie 284

Montaż oraz instalowanie ukła…

Na rysunku przedstawiono schemat układu przerzutnika Schmitta. Rezystancja R_E w tym układzie zapewnia

A. sprzężenie zwrotne, dzięki któremu układ wykazuje histerezę.

B. zmniejszenie stromości zbocza sygnału wyjściowego.

C. usunięcie składowej stałej w sygnale wyjściowym.

D. zmniejszenie napięciowego poziomu wyzwalania.

ELM.02 Pytanie 285

Montaż oraz instalowanie ukła…

Jakie urządzenie elektroniczne przedstawiono na rysunku?

A. Odbiornik AM

B. Wyłącznik różnicowo prądowy

C. Sterownik PLC

D. Wzmacniacz antenowy

ELM.02 Pytanie 286

Montaż oraz instalowanie ukła…

Na rysunkach przedstawiono schemat układu badanego i uzyskany na ekranie oscyloskopu zapis sygnału wyjściowego. Określ rodzaj badanego układu elektronicznego.

A. Różniczkujący.

B. Proporcjonalny.

C. Całkujący.

D. Wykładniczy.

ELM.02 Pytanie 287

Montaż oraz instalowanie ukła…

Jaką funkcję pełni rezystor R_IN w układzie lustra prądowego, którego schemat przedstawiono na rysunku?

A. Programuje prąd wyjściowy.

B. Ogranicza napięcie wyjściowe.

C. Zapewnia sprzężenie zwrotne.

D. Stabilizuje napięcie wyjściowe.

ELM.02 Pytanie 288

Montaż oraz instalowanie ukła…

Na rysunku przedstawiono schemat sterowania silnikiem jednofazowym. Jaki rodzaj wejść i wyjść sterownika PLC zastosowano w tym układzie?

A. Wejścia 24 V AC, wyjścia przekaźnikowe 120/240 V AC

B. Wejścia 24 V DC, wyjścia tranzystorowe

C. Wejścia 24 V DC, wyjścia przekaźnikowe 120/240 V AC

D. Wejścia 24 V AC, wyjścia tranzystorowe

ELM.02 Pytanie 289

Montaż oraz instalowanie ukła…

W dokumentacji technicznej stereofonicznego odbiornika radiowego podano, że separacja między kanałami jest większa niż -95 dB (20 Hz do 20 kHz). Schemat do pomiaru tego parametru przedstawiono na rysunku. Który stosunek amplitud w skali logarytmicznej określa ten parametr?

A. VO/VS

B. VIN/VR

C. VO/VIN

D. VR/VS

ELM.02 Pytanie 290

Montaż oraz instalowanie ukła…

W dokumentacji technicznej zasilacza impulsowego zapisano, że tętnienia napięcia wyjściowego są mniejsze niż 50 mVpp. Oznacza to, że mniejsza niż 50 mV jest wartość

A. średnia napięcia tętnień.

B. międzyszczytowa napięcia tętnień.

C. maksymalna napięcia tętnień.

D. skuteczna napięcia tętnień.

ELM.02 Pytanie 291

Montaż oraz instalowanie ukła…

Dokumentacja techniczna przełącznika przedstawionego na rysunku, narzuca pracę tego urządzenia w systemie DiSEqC 2. Oznacza to, że przełącznik jest przeznaczony do pracy

A. w satelitarnych sieciach dupleksowych.

B. w antenowych systemach telewizji naziemnej.

C. w satelitarnych sieciach simpleksowych.

D. telewizyjnych sieciach światłowodowych.

ELM.02 Pytanie 292

Montaż oraz instalowanie ukła…

Jaką wartość napięcia powinien wskazać woltomierz umieszczony w obwodzie prądu stałego, którego schemat przedstawiono na rysunku?

A. 4 V

B. 50 V

C. 2 V

D. 100 V

ELM.02 Pytanie 293

Montaż oraz instalowanie ukła…

Na wyjściu układu czasowego został wygenerowany przebieg przedstawiony na wykresie. Współczynnik wypełnienia τ tego przebiegu wynosi

A. 25%

B. 45%

C. 35%

D. 15%

ELM.02 Pytanie 294

Montaż oraz instalowanie ukła…

W stabilizatorze napięcia zastosowano diodę Zenera o napięciu U_Z = 9 V i natężeniu prądu I_Z = 8 mA Natężenie prądu płynącego przez rezystancję obciążenia R_o nie przekroczy wartości

A. 19 mA

B. 54 mA

C. 25 mA

D. 27 mA

ELM.02 Pytanie 295

Montaż oraz instalowanie ukła…

Na rysunku przedstawiono diagram konstelacji dla modulacji

A. AM.

B. 16 QAM.

C. FM.

D. 64 QAM.

ELM.02 Pytanie 296

Montaż oraz instalowanie ukła…

Jakie stany logiczne należy podać na wejścia A i B bramki w układzie przedstawionym na rysunku, aby dioda LED zaświeciła się?

A. A=0, B=1

B. A=1, B=1

C. A=1, B=0

D. A=0, B=0

ELM.02 Pytanie 297

Montaż oraz instalowanie ukła…

W badanym układzie dokonano pomiaru wartości rezystancji Rx. Zgodnie z normą wartość rezystancji R_x=(10,06±0,03) Ω. Który z wyników pomiaru nie spełnia normy?

A. Rx = 10,06 Ω

B. Rx = 10,09 Ω

C. Rx = 10,03 Ω

D. Rx = 10,00 Ω

ELM.02 Pytanie 298

Montaż oraz instalowanie ukła…

W układzie wzmacniacza przedstawionym na rysunku, należy dwukrotnie zwiększyć wzmocnienie napięciowe K_U, przy stałej wartości R2. Która ze zmian wartości R1 lub R3 pozwoli na osiągnięcie takiego efektu?

A. Dwukrotne zmniejszenie R1.

B. Czterokrotne zmniejszenie R3.

C. Czterokrotne zwiększenie R3.

D. Dwukrotne zwiększenie R1.

ELM.02 Pytanie 299

Montaż oraz instalowanie ukła…

W czterech różnych wzmacniaczach selektywnych wyznaczono charakterystykę przenoszenia, a na jej podstawie obliczono współczynnik prostokątności p. Jaka wartość współczynnika prostokątności oznacza najlepszą selektywność wzmacniacza?

A. p = 1,0

B. p = 0,4

C. p = 0,8

D. p = 0,6

ELM.02 Pytanie 300

Montaż oraz instalowanie ukła…

Jaką bramkę należy umieścić w miejscu oznaczonym X układzie przedstawionym na schemacie, aby otrzymać na wyjściu stan logiczny 1?

A. OR

B. NAND

C. Ex-OR

D. AND

ELM.02 Pytanie 301

Montaż oraz instalowanie ukła…

W układzie pomiarowym wzmacniacza na wyjściu otrzymano przebieg sinusoidalny napięcia, przedstawiony na wykresie. Ile wynosi wartość amplitudy napięcia i jego okresu?

A. U=0,4 V, T=1 s

B. U=0,4 V, T=2 s

C. U=0,2 V, T=1 s

D. U=0,2 V, T=2 s

ELM.02 Pytanie 302

Montaż oraz instalowanie ukła…

Jaki układ pracy wzmacniacza operacyjnego należy zastosować, aby po podaniu na wejście przebiegu prostokątnego przedstawionego na Rysunku A, otrzymać przebieg wyjściowy przedstawiony na Rysunku B?

A. Sumujący.

B. Różniczkujący.

C. Odwracający.

D. Całkujący.

ELM.02 Pytanie 303

Montaż oraz instalowanie ukła…

Jaki zestaw przyrządów pomiarowych należy zastosować, aby wyznaczyć charakterystykę przenoszenia wzmacniacza selektywnego LC zasilanego napięciem ±12 V?

A. Zasilacz symetryczny i multimetr cyfrowy.

B. Generator funkcyjny i multimetr cyfrowy.

C. Zasilacz symetryczny, generator funkcyjny i oscyloskop.

D. Zasilacz napięcia stałego, generator funkcyjny i oscyloskop.

ELM.02 Pytanie 304

Montaż oraz instalowanie ukła…

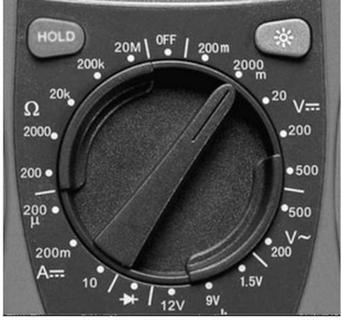

Na rysunku przedstawiono miernik uniwersalny. Który z wymienionych zakresów pomiarowych należy nastawić przy pomiarze rezystancji o wartości 1,7 kΩ, aby błąd pomiaru był najmniejszy?

A. 0 do 200 kΩ

B. 0 do 20 kΩ

C. 0 do 2000 Ω

D. 0 do 200 Ω

ELM.02 Pytanie 305

Montaż oraz instalowanie ukła…

Na podstawie pomiarów ogranicznika diodowego otrzymano kształt charakterystyki przejściowej przedstawionej na rysunku. Który układ pracy ogranicznika został zbadany?

A. C.

B. D.

C. A.

D. B.

ELM.02 Pytanie 306

Montaż oraz instalowanie ukła…

Na którym z przedstawionych schematów układów ze wzmacniaczem operacyjnym, pracującym z wejściem nieodwracającym, sposób włączenia woltomierza do układu, pozwala zmierzyć napięcie wejściowe U_we?

A. B.

B. D.

C. C.

D. A.

ELM.02 Pytanie 307

Montaż oraz instalowanie ukła…

Na rysunku przedstawiono schemat filtru RC i jego charakterystykę amplitudową. Zwiększenie wartości pojemności tego filtru spowoduje

A. zmniejszenie wartości f0.

B. zwiększenie wartości KU.

C. zwiększenie wartości f0.

D. zmniejszenie wartości KU.

ELM.02 Pytanie 308

Montaż oraz instalowanie ukła…

W układzie wzmacniacza OE z korekcją kolektorową, którego schemat przedstawiono na rysunku, została właściwie dobrana stała czasowa układu korekcji τ = L/R_C. Jaką zmianę w układzie spowoduje zwiększenie wartości indukcyjności cewki L?

A. Przekompensowanie układu.

B. Zwiększenie wzmocnienia.

C. Zmniejszenie wzmocnienia.

D. Niedokompensowanie układu.

ELM.02 Pytanie 309

Montaż oraz instalowanie ukła…

Na rysunku przedstawiono schemat układu rejestru równoległo-równoległego 4-bitowego, zbudowanego z przerzutników typu D, Po podaniu impulsu na wejścia zegarowe C, na wyjściu otrzymano stany logiczne zapisane na rysunku. Który przerzutnik jest uszkodzony?

A. A.

B. B.

C. C.

D. D.

ELM.02 Pytanie 310

Montaż oraz instalowanie ukła…

Koszt materiałów niezbędnych do wykonania instalacji elektrycznej w mieszkaniu wynosi 2 000 zł brutto. Koszt wykonania instalacji stanowi 100% ceny brutto materiałów. Jaki będzie koszt całkowity wykonania instalacji, jeżeli stawka podatku VAT na usługi wynosi 8%?

A. 4 320 zł

B. 4 160 zł

C. 2 160 zł

D. 2 320 zł

ELM.02 Pytanie 311

Montaż oraz instalowanie ukła…

W firmie produkującej układy elektroniczne zamówiono 20 sztuk pilotów TV. Koszt elementów niezbędnych do wykonania pojedynczego pilota to 30 zł. Koszt wykonania jednego pilota przez pracownika to 10 zł. Jaki będzie koszt zamówienia przy uwzględnieniu 5% rabatu?

A. 720 zł

B. 800 zł

C. 760 zł

D. 840 zł

ELM.02 Pytanie 312

Montaż oraz instalowanie ukła…

Podczas sprawdzania naprawianego urządzenia z włączonym celownikiem laserowym pracownik serwisowy narażony jest na

A. krwotok podskórny.

B. uszkodzenie wzroku.

C. wysuszenie skóry rąk.

D. poparzenie ręki.

ELM.02 Pytanie 313

Montaż oraz instalowanie ukła…

Zgodnie z normą europejską EN 50419, symbol graficzny przedstawiony na rysunku, umieszczony na produkcie elektronicznym lub w dołączonych do niego dokumentach, oznacza, że zużyte urządzenie należy

A. wyrzucić do pojemnika na odpady ze szkła lub plastiku.

B. przekazać do zakładu usługowego naprawy urządzeń gospodarstwa domowego.

C. zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów.

D. pozostawić obok pojemnika na śmieci niesegregowane.

ELM.02 Pytanie 314

Montaż oraz instalowanie ukła…

Na stanowisku komputerowym załączono klawiaturę przedstawioną na rysunku. Dołączony do klawiatury wspornik, wskazany strzałką, został zastosowany w celu

A. podparcia nadgarstka.

B. poprawy obsługi komputera.

C. stabilności klawiatury.

D. zwiększenia szybkości pisania.

ELM.02 Pytanie 315

Montaż oraz instalowanie ukła…

Poziom natężenia dźwięku w pomieszczeniu biurowym dla osoby pracującej przy projektowaniu układów elektronicznych zgodnie z obowiązującymi przepisami, nie powinien, przekraczać wartości

A. 35 dB

B. 25 dB

C. 45 dB

D. 55 dB

ELM.02 Pytanie 316

Montaż oraz instalowanie ukła…

Jaki środek ochrony indywidualnej powinien zastosować pracownik podczas sprawdzania naprawianego odtwarzacza DVD bez zabezpieczenia źródła laserowego?

A. Rękawice ochronne.

B. Okulary z soczewkami nie przepuszczającymi fal o określonej długości.

C. Obuwie ochronne.

D. Okulary z ciemnymi soczewkami i filtrem UV.

ELM.02 Pytanie 317

Montaż oraz instalowanie ukła…

Podczas resuscytacji krążeniowo-oddechowej porażonego prądem elektrycznym, który jest nieprzytomny i nie oddycha, właściwy stosunek uciśnięć mostka do liczby oddechów, wynosi

A. 2:15

B. 30:2

C. 15:2

D. 2:30

ELM.02 Pytanie 318

Montaż oraz instalowanie ukła…

Podczas prac serwisowych, związanych z wlutowywaniem elementów elektronicznych we wzmacniaczu akustycznym, pracownik powinien założyć

A. hełm ochronny.

B. odzież ochronną.

C. rękawice elektroizolacyjne.

D. obuwie elektroizolacyjne.

ELM.02 Pytanie 319

Montaż oraz instalowanie ukła…

Pracownik naprawiał odbiornik radiowy bez odłączenia źródła zasilania i uległ porażeniu prądem elektrycznym. Udzielając mu pomocy w pierwszej kolejności należy

A. ułożyć poszkodowanego w pozycji bocznej ustalonej.

B. sprawdzić parametry życiowe poszkodowanego.

C. ułożyć poszkodowanego na brzuchu z głową odchyloną w bok.

D. uwolnić poszkodowanego spod działania prądu.

ELM.02 Pytanie 320

Montaż oraz instalowanie ukła…

Jakim skrótem oznaczane są elementy obwodów elektronicznych przeznaczone do montażu powierzchniowego w obwodach drukowanych?

A. LCD

B. CCD

C. SSD

D. SMD

Filtrowanie pytań

Elementy R, C w układzie generatora, którego schemat przedstawiono na rysunku, spełniają rolę

Nieopisane elementy pętli PLL, przedstawionej na schemacie, pełnią funkcję

Układ elektroniczny przedstawiony na rysunku pełni funkcję

Na rysunku przedstawiono schemat układu przerzutnika Schmitta. Rezystancja RE w tym układzie zapewnia

Jakie urządzenie elektroniczne przedstawiono na rysunku?

Na rysunkach przedstawiono schemat układu badanego i uzyskany na ekranie oscyloskopu zapis sygnału wyjściowego. Określ rodzaj badanego układu elektronicznego.

Jaką funkcję pełni rezystor RIN w układzie lustra prądowego, którego schemat przedstawiono na rysunku?

Na rysunku przedstawiono schemat sterowania silnikiem jednofazowym. Jaki rodzaj wejść i wyjść sterownika PLC zastosowano w tym układzie?

W dokumentacji technicznej stereofonicznego odbiornika radiowego podano, że separacja między kanałami jest większa niż -95 dB (20 Hz do 20 kHz). Schemat do pomiaru tego parametru przedstawiono na rysunku. Który stosunek amplitud w skali logarytmicznej określa ten parametr?

W dokumentacji technicznej zasilacza impulsowego zapisano, że tętnienia napięcia wyjściowego są mniejsze niż 50 mVpp. Oznacza to, że mniejsza niż 50 mV jest wartość

Dokumentacja techniczna przełącznika przedstawionego na rysunku, narzuca pracę tego urządzenia w systemie DiSEqC 2. Oznacza to, że przełącznik jest przeznaczony do pracy

Jaką wartość napięcia powinien wskazać woltomierz umieszczony w obwodzie prądu stałego, którego schemat przedstawiono na rysunku?

Na wyjściu układu czasowego został wygenerowany przebieg przedstawiony na wykresie. Współczynnik wypełnienia τ tego przebiegu wynosi

W stabilizatorze napięcia zastosowano diodę Zenera o napięciu UZ = 9 V i natężeniu prądu IZ = 8 mA Natężenie prądu płynącego przez rezystancję obciążenia Ro nie przekroczy wartości

Na rysunku przedstawiono diagram konstelacji dla modulacji

Jakie stany logiczne należy podać na wejścia A i B bramki w układzie przedstawionym na rysunku, aby dioda LED zaświeciła się?

W badanym układzie dokonano pomiaru wartości rezystancji Rx. Zgodnie z normą wartość rezystancji Rx=(10,06±0,03) Ω. Który z wyników pomiaru nie spełnia normy?

W układzie wzmacniacza przedstawionym na rysunku, należy dwukrotnie zwiększyć wzmocnienie napięciowe KU, przy stałej wartości R2. Która ze zmian wartości R1 lub R3 pozwoli na osiągnięcie takiego efektu?

W czterech różnych wzmacniaczach selektywnych wyznaczono charakterystykę przenoszenia, a na jej podstawie obliczono współczynnik prostokątności p. Jaka wartość współczynnika prostokątności oznacza najlepszą selektywność wzmacniacza?

Jaką bramkę należy umieścić w miejscu oznaczonym X układzie przedstawionym na schemacie, aby otrzymać na wyjściu stan logiczny 1?

W układzie pomiarowym wzmacniacza na wyjściu otrzymano przebieg sinusoidalny napięcia, przedstawiony na wykresie. Ile wynosi wartość amplitudy napięcia i jego okresu?

Jaki układ pracy wzmacniacza operacyjnego należy zastosować, aby po podaniu na wejście przebiegu prostokątnego przedstawionego na Rysunku A, otrzymać przebieg wyjściowy przedstawiony na Rysunku B?

Jaki zestaw przyrządów pomiarowych należy zastosować, aby wyznaczyć charakterystykę przenoszenia wzmacniacza selektywnego LC zasilanego napięciem ±12 V?

Na rysunku przedstawiono miernik uniwersalny. Który z wymienionych zakresów pomiarowych należy nastawić przy pomiarze rezystancji o wartości 1,7 kΩ, aby błąd pomiaru był najmniejszy?

Na podstawie pomiarów ogranicznika diodowego otrzymano kształt charakterystyki przejściowej przedstawionej na rysunku. Który układ pracy ogranicznika został zbadany?

Na którym z przedstawionych schematów układów ze wzmacniaczem operacyjnym, pracującym z wejściem nieodwracającym, sposób włączenia woltomierza do układu, pozwala zmierzyć napięcie wejściowe Uwe?

Na rysunku przedstawiono schemat filtru RC i jego charakterystykę amplitudową. Zwiększenie wartości pojemności tego filtru spowoduje

W układzie wzmacniacza OE z korekcją kolektorową, którego schemat przedstawiono na rysunku, została właściwie dobrana stała czasowa układu korekcji τ = L/RC. Jaką zmianę w układzie spowoduje zwiększenie wartości indukcyjności cewki L?

Na rysunku przedstawiono schemat układu rejestru równoległo-równoległego 4-bitowego, zbudowanego z przerzutników typu D, Po podaniu impulsu na wejścia zegarowe C, na wyjściu otrzymano stany logiczne zapisane na rysunku. Który przerzutnik jest uszkodzony?

Koszt materiałów niezbędnych do wykonania instalacji elektrycznej w mieszkaniu wynosi 2 000 zł brutto. Koszt wykonania instalacji stanowi 100% ceny brutto materiałów. Jaki będzie koszt całkowity wykonania instalacji, jeżeli stawka podatku VAT na usługi wynosi 8%?

W firmie produkującej układy elektroniczne zamówiono 20 sztuk pilotów TV. Koszt elementów niezbędnych do wykonania pojedynczego pilota to 30 zł. Koszt wykonania jednego pilota przez pracownika to 10 zł. Jaki będzie koszt zamówienia przy uwzględnieniu 5% rabatu?

Podczas sprawdzania naprawianego urządzenia z włączonym celownikiem laserowym pracownik serwisowy narażony jest na

Zgodnie z normą europejską EN 50419, symbol graficzny przedstawiony na rysunku, umieszczony na produkcie elektronicznym lub w dołączonych do niego dokumentach, oznacza, że zużyte urządzenie należy

Na stanowisku komputerowym załączono klawiaturę przedstawioną na rysunku. Dołączony do klawiatury wspornik, wskazany strzałką, został zastosowany w celu

Poziom natężenia dźwięku w pomieszczeniu biurowym dla osoby pracującej przy projektowaniu układów elektronicznych zgodnie z obowiązującymi przepisami, nie powinien, przekraczać wartości

Jaki środek ochrony indywidualnej powinien zastosować pracownik podczas sprawdzania naprawianego odtwarzacza DVD bez zabezpieczenia źródła laserowego?

Podczas resuscytacji krążeniowo-oddechowej porażonego prądem elektrycznym, który jest nieprzytomny i nie oddycha, właściwy stosunek uciśnięć mostka do liczby oddechów, wynosi

Podczas prac serwisowych, związanych z wlutowywaniem elementów elektronicznych we wzmacniaczu akustycznym, pracownik powinien założyć

Pracownik naprawiał odbiornik radiowy bez odłączenia źródła zasilania i uległ porażeniu prądem elektrycznym. Udzielając mu pomocy w pierwszej kolejności należy

Jakim skrótem oznaczane są elementy obwodów elektronicznych przeznaczone do montażu powierzchniowego w obwodach drukowanych?

Na rysunku przedstawiono schemat układu przerzutnika Schmitta. Rezystancja R_E w tym układzie zapewnia

Jaką funkcję pełni rezystor R_IN w układzie lustra prądowego, którego schemat przedstawiono na rysunku?

W stabilizatorze napięcia zastosowano diodę Zenera o napięciu U_Z = 9 V i natężeniu prądu I_Z = 8 mA Natężenie prądu płynącego przez rezystancję obciążenia R_o nie przekroczy wartości

W badanym układzie dokonano pomiaru wartości rezystancji Rx. Zgodnie z normą wartość rezystancji R_x=(10,06±0,03) Ω. Który z wyników pomiaru nie spełnia normy?

W układzie wzmacniacza przedstawionym na rysunku, należy dwukrotnie zwiększyć wzmocnienie napięciowe K_U, przy stałej wartości R2. Która ze zmian wartości R1 lub R3 pozwoli na osiągnięcie takiego efektu?

Na którym z przedstawionych schematów układów ze wzmacniaczem operacyjnym, pracującym z wejściem nieodwracającym, sposób włączenia woltomierza do układu, pozwala zmierzyć napięcie wejściowe U_we?

W układzie wzmacniacza OE z korekcją kolektorową, którego schemat przedstawiono na rysunku, została właściwie dobrana stała czasowa układu korekcji τ = L/R_C. Jaką zmianę w układzie spowoduje zwiększenie wartości indukcyjności cewki L?
