Technik Elektronik - Lista pytań egzaminacyjnych

ELM.05Pytanie 481

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Pomiary i narzędzia

Aby zweryfikować prawidłowe funkcjonowanie piezoelektrycznego przetwornika tensometrycznego w wadze elektronicznej, należy zastosować

A. amperomierz

B. watomierz

C. galwanometr

D. omomierz

ELM.02Pytanie 482

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Wskaż rysunek, na którym jest prawidłowo ułożona instalacja elektryczna.

A. C.

B. A.

C. D.

D. B.

ELM.05Pytanie 483

Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Sieci i komunikacja

Przedstawiony na rysunku symbol oznacza

A. hub.

B. router.

C. przełącznik.

D. modem.

ELM.02Pytanie 484

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje

Co oznacza zapis IP20 w kontekście urządzenia elektronicznego?

A. częstotliwość napięcia zasilającego

B. moc pozorna

C. stopień ochrony obudowy

D. ilość zacisków wyjściowych

ELM.02Pytanie 485

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Wskaż, którego urządzenia dotyczą dane przedstawione we fragmencie dokumentacji technicznej.

Standardy IEEE 802.11b/g/n
Technika modulacji CCK, OFDM
Częstotliwość pracy [GHz] 2.4 - 2.4835
Moc wyjściowa [dBm] do 20
Chipset radiowy Atheros
Max. szybkość transmisji 11n: 150Mbps
11g: 54Mbps
11b: 11Mbps
Czułość 130M: -68dBm@10% PER
108M: -68dBm@10% PER
54M: -68dBm@10% PER
11M: -85dBm@8% PER
6M: -88dBm@10% PER
1M: -90dBm@8% PER
Tryby pracy AP router
WISP router + AP
Serwer DHCP Tak
DDNS Tak
Wbudowane zabezpieczenia WPA/WPA2: 64/128/152 BIT WEP;
TKIP/AES

Tablica dostępu / odmowy dostępu
definiowana
po adresach MAC kart klienckich,
Filtrowanie dostępu do Internetu
poprzez filtry adresów IP, MAC
oraz poszczególnych portów protokołu
TCP/IP
Typ anteny dipolowa (dipol ćwierćfalowy) o zysku
3dBi,
możliwe jest dołączenie anteny
zewnętrznej
Złącze anteny SMA R/P
Porty LAN IEEE802.3 (10BASE-T), IEEE802.3u
(100BASE-TX)
Ilość portów LAN 1 port WAN (RJ-45)
4 porty LAN 10/100 Mb (RJ-45, UTP/STP)
Kontrolki LED Power, System, WLAN, WAN, Act/Link (4
x Ethernet)
Temperatura pracy 0 °C do 50°C
Wymiary [mm] 192 x 130 x 33
Napięcie zasilania 230 V AC/9 V DC

A. Karty Wi-Fi

B. Rejestratora NVR

C. Kamery IP

D. Routera Wi-Fi

ELM.02Pytanie 486

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka

Ile wynosi wskazanie przedstawionego woltomierza, jeśli wiadomo, że pomiaru dokonano na zakresie 150 V?

A. 50 V

B. 110 V

C. 22 V

D. 55 V

ELM.05Pytanie 487

Eksploatacja urządzeń elektro…

Kategorie: Systemy i instalacje Bezpieczeństwo i eksploatacja

W obwodowych systemach zabezpieczeń wykorzystuje się detektory

A. zalania

B. magnetyczne

C. dymu i ciepła

D. gazów usypiających

ELM.02Pytanie 488

Montaż oraz instalowanie ukła…

Kategorie: Narzędzia i techniki Bezpieczeństwo i BHP

Elementy urządzeń elektronicznych przeznaczone do recyklingu nie powinny być

A. demontowane ręcznie, w przypadku gdy zawierają wysoką ilość metali szlachetnych

B. składowane w pomieszczeniach bezpośrednio na podłożu

C. demontowane ręcznie, jeśli są wykonane z stali lub aluminium

D. oddzielane od obudowy z materiałów sztucznych

ELM.05Pytanie 489

Eksploatacja urządzeń elektro…

Kategorie: Pomiary i narzędzia Montaż i naprawa

Jak nazywa się przedstawione na ilustracji urządzenie?

A. Lutownica.

B. Grzałka.

C. Odsysacz.

D. Rozlutownica.

ELM.05Pytanie 490

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Która z funkcji w oprogramowaniu EDA zajmuje się wyznaczaniem ścieżek przy projektowaniu układów PCB?

A. Placing

B. RuleCheck

C. Routing

D. Annotation

ELM.05Pytanie 491

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Pomiary i narzędzia

Wartość pojemności kondensatora przedstawionego na rysunku wynosi

A. 100 nF

B. 250 μF

C. 1 μF

D. 100 μF

ELM.02Pytanie 492

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje

Z którego materiału wykonane są listwy instalacyjne przedstawione na rysunku?

A. Tworzywa sztucznego.

B. Kamionki elektrotechnicznej.

C. Aluminium.

D. Stali.

ELM.02Pytanie 493

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Bezpieczeństwo i BHP

Zacisk urządzenia elektronicznego, którego symbol graficzny przedstawiono na rysunku, służy do podłączenia przewodu

A. wyrównawczego.

B. fazowego.

C. uziemiającego.

D. neutralnego.

ELM.02Pytanie 494

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Pomiary i diagnostyka

Podczas pomiaru rezystancji przy użyciu metody technicznej, woltomierz oraz amperomierz wskazują odpowiednio 40 V i 20 mA. Jaką wartość ma mierzona rezystancja?

A. 0,2 kΩ

B. 20 kΩ

C. 2 kΩ

D. 200 kΩ

ELM.05Pytanie 495

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Jaką wartość (dla $ C = 10\,\text{nF} $) powinna mieć indukcyjność $ L $, aby pulsacja środkowa przedstawionego wzmacniacza selektywnego wynosiła $ \omega_0 = 100\,000\,\text{rad/s} $? Do obliczeń wykorzystaj podaną zależność.
$$ f = \frac{1}{2\pi\sqrt{LC}} $$

A. $ 10\,\text{nH} $

B. $ 10\,\text{pH} $

C. $ 10\,\text{mH} $

D. $ 10\,\mu\text{H} $

ELM.05Pytanie 496

Eksploatacja urządzeń elektro…

Kategorie: Pomiary i narzędzia Bezpieczeństwo i eksploatacja

Na podstawie wskazania watomierza określ moc czynną na obciążeniu zasilacza.

A. 60 W

B. 120 W

C. 12 W

D. 6 W

ELM.02Pytanie 497

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Dla jakich systemów telewizyjnych zaprojektowano kamerę pokazaną na rysunku?

A. Dozorowych.

B. Kablowych.

C. Satelitarnych.

D. Naziemnych.

ELM.02Pytanie 498

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Na rysunku przedstawiono symbol

A. gniazda abonenckiego.

B. zacisku zasilania.

C. wzmacniacza dystrybucyjnego.

D. anteny satelitarnej.

ELM.02Pytanie 499

Montaż oraz instalowanie ukła…

Kategorie: Bezpieczeństwo i BHP

Jakie czynności należy podjąć w pierwszej kolejności, udzielając pomocy osobie porażonej prądem elektrycznym?

A. przeprowadzić sztuczne oddychanie

B. odciąć porażonego od źródła prądu

C. wykonać masaż serca

D. zadzwonić po pomoc medyczną

ELM.05Pytanie 500

Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Systemy i instalacje Bezpieczeństwo i eksploatacja

Na rysunku przedstawiono schemat połączeń czujki ruchu w konfiguracji

A. styk alarmowy (NC), styk sabotażowy (EOL-NO)

B. styk alarmowy (EOL-NO), styk sabotażowy (EOL-NO)

C. styk alarmowy (NC), styk sabotażowy (NC)

D. styk alarmowy (EOL-NC), styk sabotażowy (NC)

ELM.02Pytanie 501

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka Bezpieczeństwo i BHP

Podczas wykonywania montażu kabla krosowego w złączach gniazd należy unikać rozkręcania par przewodów na długości przekraczającej 13 mm, ponieważ

A. zwiększy się impedancja kabla

B. może to prowadzić do obniżenia odporności na zakłócenia

C. kabel będzie generował silniejsze pole elektromagnetyczne

D. dojdzie do zmniejszenia impedancji kabla

ELM.02Pytanie 502

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka

Czynniki wpływające na zniekształcenie sygnału przesyłanego w światłowodzie jednomodowym to

A. dyspersja chromatyczna

B. dyspersja międzymodowa

C. pole elektrostatyczne

D. pole elektromagnetyczne

ELM.02Pytanie 503

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka Układy cyfrowe i sterowanie

Aby poprawić jakość obrazu w trudnych warunkach oświetleniowych, należy zwiększyć odstęp S/N generowany przez układy elektroniczne kamery?

A. wyrównać

B. wyzerować

C. zmniejszyć

D. zwiększyć

ELM.02Pytanie 504

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Układy cyfrowe i sterowanie

Jaki element elektroniczny przedstawiony jest na zdjęciu?

A. Procesor.

B. Komparator.

C. Jednostka ALU.

D. Pamięć RAM.

ELM.02Pytanie 505

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Odbiornik cyfrowy DVB-C jest zaprojektowany do przyjmowania sygnałów telewizyjnych

A. z internetu

B. naziemnych

C. satelitarnych

D. kablowych

ELM.02Pytanie 506

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje

Przewód światłowodowy Toslink stosowany jest do podłączenia

A. anteny z odbiornikiem.

B. dysku zewnętrznego z komputerem.

C. sygnału audio.

D. sygnału video.

ELM.02Pytanie 507

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Układy cyfrowe i sterowanie

Termin PDP odnosi się do typów wyświetlaczy

A. fluorescencyjnych

B. ciekłokrystalicznych

C. plazmowych

D. diodowych

ELM.02Pytanie 508

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Bezpieczeństwo i BHP

Którego koloru nie powinien mieć przewód fazowy w instalacji zasilającej sprzęt elektroniczny?

A. Szarego

B. Brązowego

C. Czarnego

D. Niebieskiego

ELM.05Pytanie 509

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

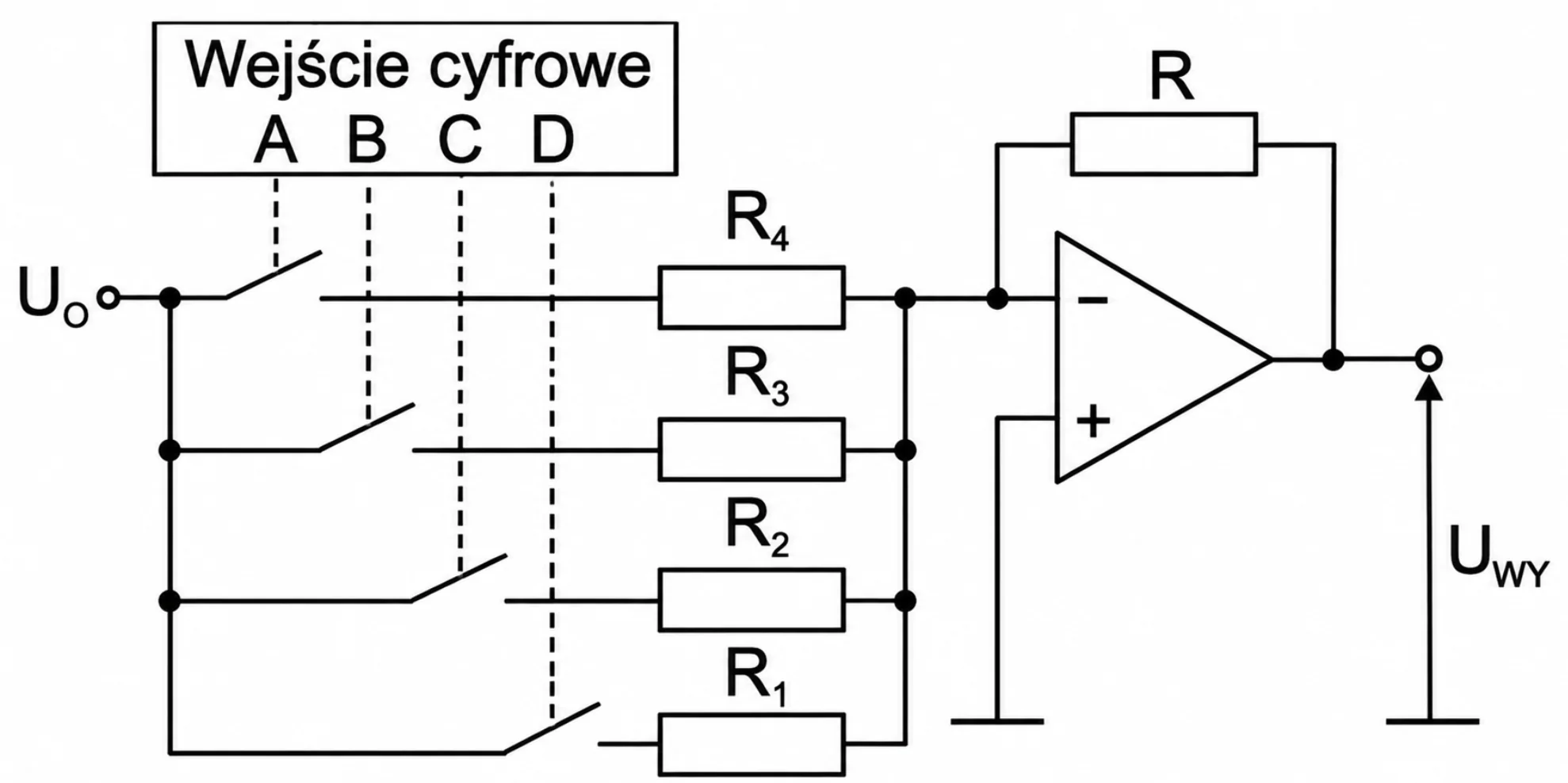

Które wartości powinny posiadać rezystory R₁ ÷ R₄, aby dany układ przetwornika cyfrowo-analogowego posiadał liniową charakterystykę przetwarzania? Bit oznaczony literą A jest bitem najmniej znaczącym.

A. R1=R, R2=4R, R3=16R, R4=64R

B. R1=R, R2=R, R3=R, R4=R

C. R1=R, R2=3R, R3=9R, R4=27R

D. R1=R, R2=2R, R3=4R, R4=8R

ELM.05Pytanie 510

Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Bezpieczeństwo i eksploatacja

Kiedy impedancja falowa linii Z_f oraz impedancja obciążenia Z_obc są równe, to linia długa

A. jest dostosowana falowo

B. stanowi dla sygnału wejściowego przerwę

C. nie jest dostosowana falowo

D. stanowi dla sygnału wejściowego zwarcie

ELM.02Pytanie 511

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Narzędzia i techniki

W celu montażu na ścianie betonowej z wywierconym otworem kołka rozporowego szybkiego montażu należy wykorzystać

A. B.

B. D.

C. C.

D. A.

ELM.05Pytanie 512

Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Pomiary i narzędzia Montaż i naprawa

W trakcie profesjonalnej wymiany uszkodzonego układu scalonego SMD - kontrolera przetwornicy impulsowej w odbiorniku TV - powinno się zastosować

A. stacji na gorące powietrze

B. lutownicy transformatorowej

C. lutownicy gazowej

D. stacji lutowniczej grzałkowej

ELM.02Pytanie 513

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Ile maksymalnie urządzeń można podłączyć do Multiswitcha 9/8 w systemie telewizyjnym?

A. 1 antenę satelitarną z konwerterem quatro i 8 odbiorników

B. 2 anteny satelitarne z konwerterami single oraz 8 odbiorników

C. 1 antenę satelitarną z konwerterem single oraz 8 odbiorników

D. 2 anteny satelitarne z konwerterami quatro i 8 odbiorników

ELM.05Pytanie 514

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Na rysunku przedstawiono charakterystykę przekaźnika

A. dwupołożeniowego bez histerezy.

B. trój położeniowego bez histerezy.

C. dwupołożeniowego z histerezą.

D. trój położeniowego z histerezą.

ELM.05Pytanie 515

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Montaż i naprawa

W urządzeniu elektronicznym uszkodzeniu uległ warystor MYG 10K-431 o napięciu znamionowym 275 V AC, 350 V DC, energii tłumienia 55 J/2 ms i rastrze 7,5 mm. Wykorzystując tabelę zamienników wskaż oznaczenie warystora, który można zastosować w zamian za uszkodzony?

Tabela zamienników
Oznaczenie warystora Napięcie znamionowe Energia tłumienia Raster
TSV07D471 300 V AC
375 V DC 40 J/2 ms 5 mm
JVR07N431K 275 V AC
350 V DC 33 J/2 ms 5 mm
JVR14N431K 275 V AC
350 V DC 132 J/2 ms 7,5 mm
B72210S0301K101 300 V AC
385 V DC 47 J/2 ms 7,5 mm

Tabela zamienników
Oznaczenie warystora	Napięcie znamionowe	Energia tłumienia	Raster
TSV07D471	300 V AC 375 V DC	40 J/2 ms	5 mm
JVR07N431K	275 V AC 350 V DC	33 J/2 ms	5 mm
JVR14N431K	275 V AC 350 V DC	132 J/2 ms	7,5 mm
B72210S0301K101	300 V AC 385 V DC	47 J/2 ms	7,5 mm

A. JVRO7N431K

B. TSV07D471

C. B72210S0301K101

D. JVR14N431K

ELM.02Pytanie 516

Montaż oraz instalowanie ukła…

Kategorie: Narzędzia i techniki Układy cyfrowe i sterowanie

Który z poniższych programów jest przeznaczony do symulacji działania układów elektronicznych?

A. PSpice

B. Paint

C. Word

D. Power Point

ELM.05Pytanie 517

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Bezpieczeństwo i eksploatacja

Który z symboli znajdujących się na tabliczce znamionowej określa warunki środowiskowe, w jakich może pracować urządzenie elektroniczne?

A. C.

B. A.

C. D.

D. B.

ELM.02Pytanie 518

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Jakiego typu modulacja jest używana w paśmie UKF?

A. Amplitudy

B. Fazy

C. Częstotliwości

D. Cyfrowej

ELM.05Pytanie 519

Eksploatacja urządzeń elektro…

Kategorie: Systemy i instalacje Sieci i komunikacja Bezpieczeństwo i eksploatacja

Który element instalacji CCTV przedstawiony na ilustracji zapewnia bezpośrednie zasilanie kamer IP1 i IP2?

A. Zasilacz.

B. Router WAN.

C. Rejestrator.

D. Switch POE.

ELM.02Pytanie 520

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka Układy cyfrowe i sterowanie

Wybierz z podanych parametrów sygnałów, które poziomy sygnałów analogowych są wykorzystywane w systemach automatyki przemysłowej do transmisji danych?

A. 4 V ÷ 20 V

B. 4 A ÷ 20 A

C. 4 mV ÷ 20 mV

D. 4 mA ÷ 20 mA

Standardy	IEEE 802.11b/g/n
Technika modulacji	CCK, OFDM
Częstotliwość pracy [GHz]	2.4 - 2.4835
Moc wyjściowa [dBm]	do 20
Chipset radiowy	Atheros
Max. szybkość transmisji	11n: 150Mbps 11g: 54Mbps 11b: 11Mbps
Czułość	130M: -68dBm@10% PER 108M: -68dBm@10% PER 54M: -68dBm@10% PER 11M: -85dBm@8% PER 6M: -88dBm@10% PER 1M: -90dBm@8% PER
Tryby pracy	AP router WISP router + AP
Serwer DHCP	Tak
DDNS	Tak
Wbudowane zabezpieczenia	WPA/WPA2: 64/128/152 BIT WEP; TKIP/AES Tablica dostępu / odmowy dostępu definiowana po adresach MAC kart klienckich, Filtrowanie dostępu do Internetu poprzez filtry adresów IP, MAC oraz poszczególnych portów protokołu TCP/IP
Typ anteny	dipolowa (dipol ćwierćfalowy) o zysku 3dBi, możliwe jest dołączenie anteny zewnętrznej
Złącze anteny	SMA R/P
Porty LAN	IEEE802.3 (10BASE-T), IEEE802.3u (100BASE-TX)
Ilość portów LAN	1 port WAN (RJ-45) 4 porty LAN 10/100 Mb (RJ-45, UTP/STP)
Kontrolki LED	Power, System, WLAN, WAN, Act/Link (4 x Ethernet)
Temperatura pracy	0 °C do 50°C
Wymiary [mm]	192 x 130 x 33
Napięcie zasilania	230 V AC/9 V DC

Lista pytań egzaminacyjnych

Filtrowanie pytań

Aby zweryfikować prawidłowe funkcjonowanie piezoelektrycznego przetwornika tensometrycznego w wadze elektronicznej, należy zastosować

Wskaż rysunek, na którym jest prawidłowo ułożona instalacja elektryczna.

Przedstawiony na rysunku symbol oznacza

Co oznacza zapis IP20 w kontekście urządzenia elektronicznego?

Ile wynosi wskazanie przedstawionego woltomierza, jeśli wiadomo, że pomiaru dokonano na zakresie 150 V?

W obwodowych systemach zabezpieczeń wykorzystuje się detektory

Elementy urządzeń elektronicznych przeznaczone do recyklingu nie powinny być

Jak nazywa się przedstawione na ilustracji urządzenie?

Która z funkcji w oprogramowaniu EDA zajmuje się wyznaczaniem ścieżek przy projektowaniu układów PCB?

Wartość pojemności kondensatora przedstawionego na rysunku wynosi

Z którego materiału wykonane są listwy instalacyjne przedstawione na rysunku?

Zacisk urządzenia elektronicznego, którego symbol graficzny przedstawiono na rysunku, służy do podłączenia przewodu

Podczas pomiaru rezystancji przy użyciu metody technicznej, woltomierz oraz amperomierz wskazują odpowiednio 40 V i 20 mA. Jaką wartość ma mierzona rezystancja?

Jaką wartość (dla \( C = 10\,\text{nF} \)) powinna mieć indukcyjność \( L \), aby pulsacja środkowa przedstawionego wzmacniacza selektywnego wynosiła \( \omega_0 = 100\,000\,\text{rad/s} \)? Do obliczeń wykorzystaj podaną zależność. $$ f = \frac{1}{2\pi\sqrt{LC}} $$

Na podstawie wskazania watomierza określ moc czynną na obciążeniu zasilacza.

Dla jakich systemów telewizyjnych zaprojektowano kamerę pokazaną na rysunku?

Na rysunku przedstawiono symbol

Jakie czynności należy podjąć w pierwszej kolejności, udzielając pomocy osobie porażonej prądem elektrycznym?

Na rysunku przedstawiono schemat połączeń czujki ruchu w konfiguracji

Podczas wykonywania montażu kabla krosowego w złączach gniazd należy unikać rozkręcania par przewodów na długości przekraczającej 13 mm, ponieważ

Czynniki wpływające na zniekształcenie sygnału przesyłanego w światłowodzie jednomodowym to

Aby poprawić jakość obrazu w trudnych warunkach oświetleniowych, należy zwiększyć odstęp S/N generowany przez układy elektroniczne kamery?

Jaki element elektroniczny przedstawiony jest na zdjęciu?

Odbiornik cyfrowy DVB-C jest zaprojektowany do przyjmowania sygnałów telewizyjnych

Przewód światłowodowy Toslink stosowany jest do podłączenia

Termin PDP odnosi się do typów wyświetlaczy

Którego koloru nie powinien mieć przewód fazowy w instalacji zasilającej sprzęt elektroniczny?

Które wartości powinny posiadać rezystory R1 ÷ R4, aby dany układ przetwornika cyfrowo-analogowego posiadał liniową charakterystykę przetwarzania? Bit oznaczony literą A jest bitem najmniej znaczącym.

Kiedy impedancja falowa linii Zf oraz impedancja obciążenia Zobc są równe, to linia długa

W celu montażu na ścianie betonowej z wywierconym otworem kołka rozporowego szybkiego montażu należy wykorzystać

W trakcie profesjonalnej wymiany uszkodzonego układu scalonego SMD - kontrolera przetwornicy impulsowej w odbiorniku TV - powinno się zastosować

Ile maksymalnie urządzeń można podłączyć do Multiswitcha 9/8 w systemie telewizyjnym?

Na rysunku przedstawiono charakterystykę przekaźnika

Który z poniższych programów jest przeznaczony do symulacji działania układów elektronicznych?

Który z symboli znajdujących się na tabliczce znamionowej określa warunki środowiskowe, w jakich może pracować urządzenie elektroniczne?

Jakiego typu modulacja jest używana w paśmie UKF?

Który element instalacji CCTV przedstawiony na ilustracji zapewnia bezpośrednie zasilanie kamer IP1 i IP2?

Wybierz z podanych parametrów sygnałów, które poziomy sygnałów analogowych są wykorzystywane w systemach automatyki przemysłowej do transmisji danych?

Jaką wartość (dla \( C = 10\,\text{nF} \)) powinna mieć indukcyjność \( L \), aby pulsacja środkowa przedstawionego wzmacniacza selektywnego wynosiła \( \omega_0 = 100\,000\,\text{rad/s} \)? Do obliczeń wykorzystaj podaną zależność.
$$ f = \frac{1}{2\pi\sqrt{LC}} $$

Które wartości powinny posiadać rezystory R₁ ÷ R₄, aby dany układ przetwornika cyfrowo-analogowego posiadał liniową charakterystykę przetwarzania? Bit oznaczony literą A jest bitem najmniej znaczącym.

Kiedy impedancja falowa linii Z_f oraz impedancja obciążenia Z_obc są równe, to linia długa
