Technik Elektronik - Lista pytań egzaminacyjnych

ELM.05Pytanie 521

Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Pomiary i narzędzia Bezpieczeństwo i eksploatacja

Określ, jaki jest rodzaj uszkodzenia układu wykorzystując charakterystykę amplitudowo-częstotliwościową, wyznaczoną na podstawie wyników pomiarów otrzymanych podczas badania przedwzmacniacza mikrofonowego zasilanego napięciem +12 V o wzmocnieniu k_{u max} równym 46 dB.

dB=20lgU₁/U₂
dB V₁/V₂
0 1
1 1,122
2 1,259
3 1,412
6 2
10 3,162
20 10
40 100
60 1000

dB=20lgU₁/U₂
dB	V₁/V₂
0	1
1	1,122
2	1,259
3	1,412
6	2
10	3,162
20	10
40	100
60	1000

A. Za mała wartość górnej częstotliwości granicznej.

B. Za małe wzmocnienie napięciowe badanego układu.

C. Za wysoka wartość dolnej częstotliwości granicznej.

D. Za duże wzmocnienie napięciowe badanego układu.

ELM.05Pytanie 522

Eksploatacja urządzeń elektro…

Kategorie: Pomiary i narzędzia Montaż i naprawa Bezpieczeństwo i eksploatacja

W trakcie regularnych przeglądów nie przeprowadza się

A. oceny stanu technicznego

B. instalacji nowych urządzeń

C. analizy funkcjonowania urządzeń

D. pomiarów weryfikacyjnych

ELM.02Pytanie 523

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje Pomiary i diagnostyka

Zdjęcie przedstawia

A. generator.

B. mostek Maxwella.

C. zasilacz.

D. oscyloskop.

ELM.05Pytanie 524

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Systemy i instalacje

Na podstawie danych technicznych zawartych w tabeli określ rodzaj czujki opisanej przez te parametry.

Typ czujki NC
Maksymalne napięcie przełączalne kontaktronu 20 V
Maksymalny prąd przełączalny 20 mA
Oporność przejściowa 150 mΩ
Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA 360 000
Materiał stykowy Ru (Ruten)
Odległość zamknięcia styków kontaktronu 18 mm
Odległość otwarcia styków kontaktronu 28 mm
Masa 10 g

A. Ruchu.

B. Akustyczna.

C. Wibracyjna.

D. Magnetyczna.

ELM.05Pytanie 525

Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Pomiary i narzędzia

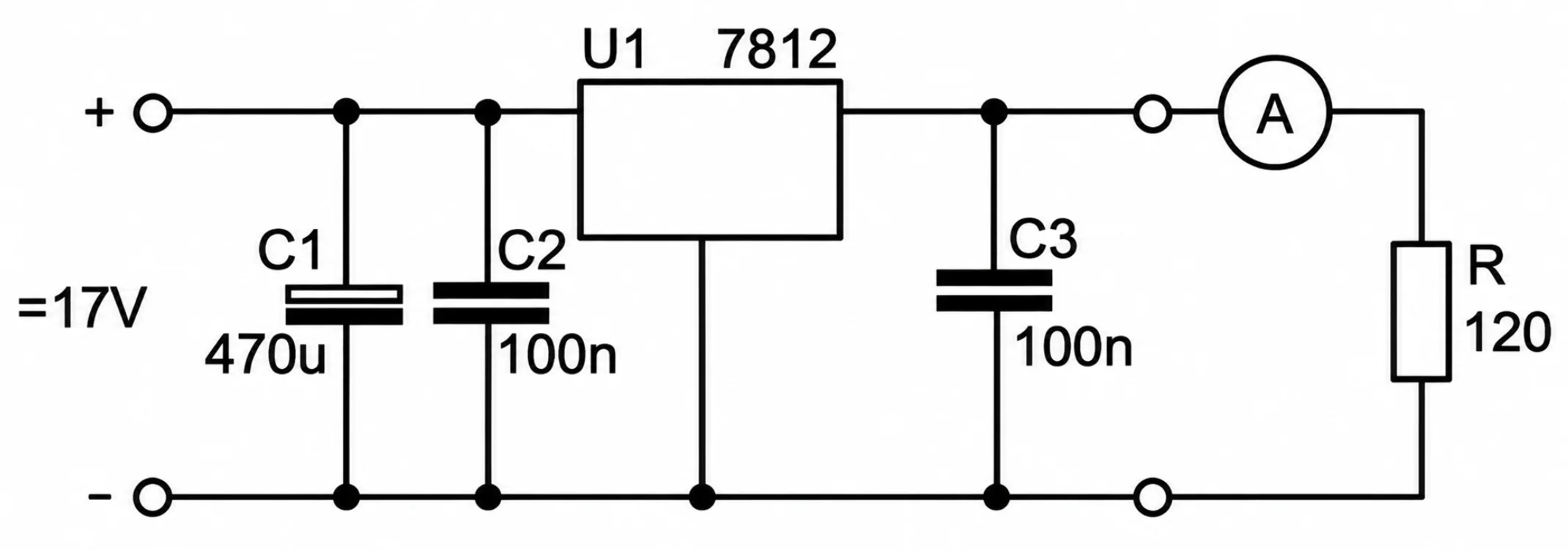

Który zakres pomiarowy należy ustawić na amperomierzu do pomiaru natężenia prądu w układzie przedstawionym na schemacie?

A. DC 0-20 mA

B. AC 0-1 A

C. DC 0-200 mA

D. AC 0-200 mA

ELM.02Pytanie 526

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Bezpieczeństwo i BHP

Warystor to komponent, który zabezpiecza urządzenia elektroniczne przed skutkami działania

A. niskich temperatur.

B. wyładowań atmosferycznych.

C. promieniowania X.

D. opadów deszczu.

ELM.02Pytanie 527

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Pomiary i diagnostyka

Jaką wartość ma częstotliwość prądu zmiennego, jeśli jego okres wynosi 0,001 s?

A. 100 kHz

B. 1 kHz

C. 10 kHz

D. 0,1 kHz

ELM.05Pytanie 528

Eksploatacja urządzeń elektro…

Kategorie: Systemy i instalacje Sieci i komunikacja

Przedstawiony na ilustracji interfejs sieciowego rejestratora monitoringu umożliwia konfigurowanie nagrywania

A. w dni parzyste.

B. wyzwalanego przez wykrywanie ruchu.

C. nocnego.

D. wyzwalanego przez alarm.

ELM.05Pytanie 529

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego?

A. Kondensator.

B. Diodę.

C. Rezystor.

D. Diak.

ELM.02Pytanie 530

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Narzędzia i techniki

Jakiego typu złącza mogą być zaciskane przy pomocy narzędzia przedstawionego na zdjęciu?

A. HDMI

B. TNC

C. BNC

D. RJ-45

ELM.05Pytanie 531

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Na ilustracjach przedstawiono schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D₁ i D₂ oraz charakterystykę statyczną diod. Jaka jest wartość napięcia U_AB, jeżeli przez te diody płynie prąd wsteczny o wartości 40 mA?

A. 5 V

B. 4,4 V

C. 1,4 V

D. 9,4 V

ELM.02Pytanie 532

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje

Jaki typ wyświetlacza przedstawiono na rysunku?

A. Alfanumeryczny LED.

B. Alfanumeryczny LCD.

C. Fluorescencyjny.

D. Plazmowy.

ELM.05Pytanie 533

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Na wykresach pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na: wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany

A. zboczem narastającym sygnału zegarowego.

B. poziomem wysokim sygnału zegarowego.

C. zboczem opadającym sygnału zegarowego.

D. poziomem niskim sygnału zegarowego.

ELM.02Pytanie 534

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Narzędzia i techniki

Do przykręcenia przewodów w przedstawionym na rysunku urządzeniu należy wykorzystać

A. klucz oczkowy.

B. klucz imbusowy.

C. wkrętak krzyżakowy.

D. wkrętak płaski.

ELM.02Pytanie 535

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka

Pokazany na rysunkach wskaźnik cyfrowy wskazuje wartość

A. prądu stałego.

B. napięcia przemiennego.

C. napięcia stałego.

D. prądu przemiennego.

ELM.02Pytanie 536

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Narzędzia i techniki Systemy i instalacje specjalistyczne

Za pomocą narzędzia pokazanego na rysunku wykonuje się montaż

A. złączy BNC

B. modułów KEYSTONE

C. złączy F

D. wtyków RJ-45

ELM.05Pytanie 537

Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Pomiary i narzędzia

Na przedstawionym schemacie oscyloskopu literą Z oznaczony jest blok funkcjonalny

A. generatora podstawy czasu.

B. odchylania.

C. linii opóźniającej.

D. dzielnika napięcia.

ELM.02Pytanie 538

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka Narzędzia i techniki

Która ilustracja wskazuje na brak usunięcia tlenków z punktu lutowniczego?

A. Ilustracja 3.

B. Ilustracja 1.

C. Ilustracja 2.

D. Ilustracja 4.

ELM.02Pytanie 539

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Na rysunku przedstawiono czujkę

A. stłuczeniową.

B. zalania.

C. ruchu.

D. dymu.

ELM.02Pytanie 540

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Narzędzia i techniki Bezpieczeństwo i BHP

Zgodnie z dyrektywą 2002/95/EC Parlamentu Europejskiego z dnia 27 stycznia 2003, w sprzęcie ogólnego przeznaczenia (z wyjątkiem wybranych urządzeń techniki komputerowej oraz systemów telekomunikacyjnych) zabrania się stosowania w stopach lutowniczych

A. kalafonii

B. ołowiu

C. pasty lutowniczej

D. cyny

ELM.05Pytanie 541

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne Montaż i naprawa

Na rysunku pokazano schemat ideowy zasilacza stabilizowanego, w którym uszkodzeniu uległ stabilizator napięcia zaznaczony symbolem X. Ze względu na uszkodzenie obudowy stabilizatora nie jest możliwa identyfikacja jego oznaczeń. Zgodnie z instrukcją serwisową zasilacza wartości zaznaczonych na rysunku napięć i prądów są następujące: U1 = 20 V, U2= 15 V, I = 1,8 A. W tabeli wymieniono listę dostępnych zamienników stabilizatora wraz z wartościami wybranych parametrów elektrycznych. Jako zamiennik należy użyć stabilizatora oznaczonego symbolem

Symbol Maks. napięcie wejściowe Napięcie wyjściowe Maks. prąd wyjściowy Typ obudowy
LM78M15 35 V 15 V 500 mA TO-220
LM78S15 35 V 15 V 2 A TO-220
LM7805 35 V 5 V 1 A TO-220
LM79L15 -35 V -15 V 100 mA TO-92

Symbol	Maks. napięcie wejściowe	Napięcie wyjściowe	Maks. prąd wyjściowy	Typ obudowy
LM78M15	35 V	15 V	500 mA	TO-220
LM78S15	35 V	15 V	2 A	TO-220
LM7805	35 V	5 V	1 A	TO-220
LM79L15	-35 V	-15 V	100 mA	TO-92

A. LM7805

B. LM78M15

C. LM78S15

D. LM79L15

ELM.02Pytanie 542

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Kolejność czynności przy montażu anteny satelitarnej powinna być następująca:

A. złożenie anteny, ustawienie kąta elewacji oraz azymutu, przymocowanie anteny w wyznaczonym miejscu, wykonanie instalacji kablowej

B. ustawienie kąta elewacji oraz azymutu, złożenie anteny, przymocowanie anteny w wyznaczonym miejscu, wykonanie instalacji kablowej

C. złożenie anteny, wykonanie instalacji kablowej, ustawienie kąta elewacji oraz azymutu, przymocowanie anteny w wyznaczonym miejscu

D. złożenie anteny, przymocowanie anteny w wyznaczonym miejscu, wykonanie instalacji kablowej, ustawienie kąta elewacji oraz azymutu

ELM.02Pytanie 543

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Pomiary i diagnostyka Układy cyfrowe i sterowanie

W układzie sterowania automatyki przemysłowej został uszkodzony tyrystor BT138-600. Na podstawie parametrów przedstawionych w tabeli dobierz tyrystor zastępczy.

Typ U_DRM I_T(RMS) I_TSM I_GT U_GT
V A A mA V
BT136-500 500 4 25 35 1,5
BT138-600 600 12 90 35 1,5
BT138-800 800 12 90 35 1,5
BT138-500F 500 12 90 35 1,5
BTA16-800B 800 16 160 50 1,5

Typ	U_DRM	I_T(RMS)	I_TSM	I_GT	U_GT
	V	A	A	mA	V
BT136-500	500	4	25	35	1,5
BT138-600	600	12	90	35	1,5
BT138-800	800	12	90	35	1,5
BT138-500F	500	12	90	35	1,5
BTA16-800B	800	16	160	50	1,5

A. BT138-800

B. BT138-500F

C. BT136-500

D. BTA16-800B

ELM.02Pytanie 544

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Narzędzia i techniki

Jakie narzędzie wykorzystuje się do usuwania resztek topnika z płytek drukowanych?

A. gąbki

B. ligniny

C. wacika

D. pędzelka

ELM.02Pytanie 545

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka Bezpieczeństwo i BHP

Jakie z poniższych symptomów może wystąpić w momencie, gdy w niezabezpieczonej sieci energetycznej dojdzie do przepięcia?

A. Włączenie wyłącznika różnicowoprądowego, zamontowanego w tej sieci

B. Uszkodzenie urządzeń elektronicznych zasilanych z tej sieci

C. Włączenie wyłącznika nadprądowego, chroniącego urządzenia zasilane z tej sieci

D. Wzrost poboru prądu przez urządzenia elektroniczne zasilane z tej sieci

ELM.05Pytanie 546

Eksploatacja urządzeń elektro…

Kategorie: Sieci i komunikacja

Długość adresu IPv4 wynosi ile bitów?

A. 32 bity

B. 4 bity

C. 8 bitów

D. 16 bitów

ELM.02Pytanie 547

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Bezpieczeństwo i BHP

Jakiego środka ochrony osobistej powinien użyć pracownik podczas kontroli naprawianego odtwarzacza DVD, gdy źródło lasera nie jest zabezpieczone?

A. Okulary z soczewkami, które nie przepuszczają fal o określonej długości

B. Okulary z ciemnymi soczewkami oraz filtrem UV

C. Rękawice ochronne

D. Obuwie ochronne

ELM.05Pytanie 548

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Ile wejść adresowych posiada multiplekser 8-wejściowy?

A. 3 wejścia adresowe

B. 5 wejść adresowych

C. 2 wejścia adresowe

D. 4 wejścia adresowe

ELM.05Pytanie 549

Eksploatacja urządzeń elektro…

Kategorie: Pomiary i narzędzia Montaż i naprawa Sieci i komunikacja

Przedstawione narzędzie służy do zaciskania wtyków typu

A. F

B. RJ

C. BNC

D. JACK

ELM.05Pytanie 550

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne Systemy i instalacje

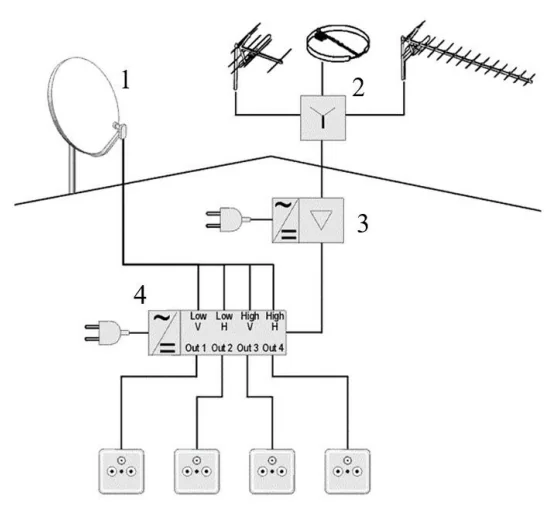

Na schemacie blokowym instalacji antenowej element oznaczony cyfrą 3 to

A. multiswitch.

B. wzmacniacz.

C. zwrotnica.

D. konwerter.

ELM.02Pytanie 551

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Układy cyfrowe i sterowanie

Na diagramie blokowym struktury wewnętrznej mikroprocesora symbol ALU oznacza

A. zewnętrzną pamięć operacyjną

B. jednostkę arytmetyczno-logiczną

C. rejestr akumulatora

D. mikroprocesor wykonany w technologii krzemowo-aluminiowej

ELM.02Pytanie 552

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Pomiary i diagnostyka

Jaki jest zakres pomiarowy watomierza, jeśli jego zakres prądowy wynosi 2 A, a zakres napięciowy to 200 V?

A. 800 W

B. 200 W

C. 400 W

D. 100 W

ELM.02Pytanie 553

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje

Mostek Graetza stanowi przykład

A. generatora

B. zasilacza

C. stabilizatora

D. prostownika

ELM.02Pytanie 554

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Bezpieczeństwo i BHP

Jakie urządzenie służy do ochrony elektroniki przed skutkami wyładowań atmosferycznych?

A. wyłącznik różnicowoprądowy

B. wyłącznik nadprądowy

C. ochronnik termiczny

D. ochronnik przepięciowy

ELM.02Pytanie 555

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Systemy i instalacje specjalistyczne

Na fotografii przedstawiony jest multiswitch

A. 4-wejściowy i 9-wyjściowy.

B. 5-wejściowy i 8-wyjściowy.

C. 4-wejściowy i 4-wyjściowy.

D. 5-wejściowy i 4-wyjściowy.

ELM.02Pytanie 556

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Bezpieczeństwo i BHP

Maksymalny poziom natężenia dźwięku w biurze dla osoby zajmującej się projektowaniem układów elektronicznych, zgodnie z obowiązującymi normami, nie powinien przekraczać wartości

A. 55 dB

B. 45 dB

C. 25 dB

D. 35 dB

ELM.05Pytanie 557

Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Systemy i instalacje

Na rysunku przestawiono

A. zworę elektromagnetyczną.

B. elektrozaczep.

C. czujnik magnetyczny.

D. fotokomórkę.

ELM.02Pytanie 558

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje

Jakie urządzenie jest odpowiedzialne za rozdzielanie tonów niskich, średnich i wysokich do głośników?

A. zwrotnica głośnikowa

B. komparator głośnikowy

C. limiter

D. equalizer

ELM.02Pytanie 559

Montaż oraz instalowanie ukła…

Kategorie: Elementy elektroniczne Montaż i instalacje

Jaki rodzaj kabla przedstawiono na rysunku?

A. Skrętkę ekranowaną.

B. Skrętka nieekranowaną.

C. Koncentryczny.

D. Światłowodowy.

ELM.02Pytanie 560

Montaż oraz instalowanie ukła…

Kategorie: Montaż i instalacje Układy cyfrowe i sterowanie

Który z protokołów przesyłania danych umożliwia transmisję różnicową sygnałów?

A. RS-232

B. I2C

C. RS-485

D. GPIB

Lista pytań egzaminacyjnych

Filtrowanie pytań

W trakcie regularnych przeglądów nie przeprowadza się

Zdjęcie przedstawia

Który zakres pomiarowy należy ustawić na amperomierzu do pomiaru natężenia prądu w układzie przedstawionym na schemacie?

Warystor to komponent, który zabezpiecza urządzenia elektroniczne przed skutkami działania

Jaką wartość ma częstotliwość prądu zmiennego, jeśli jego okres wynosi 0,001 s?

Przedstawiony na ilustracji interfejs sieciowego rejestratora monitoringu umożliwia konfigurowanie nagrywania

Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego?

Jakiego typu złącza mogą być zaciskane przy pomocy narzędzia przedstawionego na zdjęciu?

Na ilustracjach przedstawiono schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D₁ i D₂ oraz charakterystykę statyczną diod. Jaka jest wartość napięcia U_AB, jeżeli przez te diody płynie prąd wsteczny o wartości 40 mA?

Jaki typ wyświetlacza przedstawiono na rysunku?

Na wykresach pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na: wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany

Do przykręcenia przewodów w przedstawionym na rysunku urządzeniu należy wykorzystać

Pokazany na rysunkach wskaźnik cyfrowy wskazuje wartość

Za pomocą narzędzia pokazanego na rysunku wykonuje się montaż

Na przedstawionym schemacie oscyloskopu literą Z oznaczony jest blok funkcjonalny

Która ilustracja wskazuje na brak usunięcia tlenków z punktu lutowniczego?

Na rysunku przedstawiono czujkę

Zgodnie z dyrektywą 2002/95/EC Parlamentu Europejskiego z dnia 27 stycznia 2003, w sprzęcie ogólnego przeznaczenia (z wyjątkiem wybranych urządzeń techniki komputerowej oraz systemów telekomunikacyjnych) zabrania się stosowania w stopach lutowniczych

Kolejność czynności przy montażu anteny satelitarnej powinna być następująca:

Jakie narzędzie wykorzystuje się do usuwania resztek topnika z płytek drukowanych?

Jakie z poniższych symptomów może wystąpić w momencie, gdy w niezabezpieczonej sieci energetycznej dojdzie do przepięcia?

Długość adresu IPv4 wynosi ile bitów?

Jakiego środka ochrony osobistej powinien użyć pracownik podczas kontroli naprawianego odtwarzacza DVD, gdy źródło lasera nie jest zabezpieczone?

Ile wejść adresowych posiada multiplekser 8-wejściowy?

Przedstawione narzędzie służy do zaciskania wtyków typu

Na schemacie blokowym instalacji antenowej element oznaczony cyfrą 3 to

Na diagramie blokowym struktury wewnętrznej mikroprocesora symbol ALU oznacza

Jaki jest zakres pomiarowy watomierza, jeśli jego zakres prądowy wynosi 2 A, a zakres napięciowy to 200 V?

Mostek Graetza stanowi przykład

Jakie urządzenie służy do ochrony elektroniki przed skutkami wyładowań atmosferycznych?

Na fotografii przedstawiony jest multiswitch

Maksymalny poziom natężenia dźwięku w biurze dla osoby zajmującej się projektowaniem układów elektronicznych, zgodnie z obowiązującymi normami, nie powinien przekraczać wartości

Na rysunku przestawiono

Jakie urządzenie jest odpowiedzialne za rozdzielanie tonów niskich, średnich i wysokich do głośników?

Jaki rodzaj kabla przedstawiono na rysunku?

Który z protokołów przesyłania danych umożliwia transmisję różnicową sygnałów?

Wymagane logowanie

Typ czujki	NC
Maksymalne napięcie przełączalne kontaktronu	20 V
Maksymalny prąd przełączalny	20 mA
Oporność przejściowa	150 mΩ
Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA	360 000
Materiał stykowy	Ru (Ruten)
Odległość zamknięcia styków kontaktronu	18 mm
Odległość otwarcia styków kontaktronu	28 mm
Masa	10 g

Lista pytań egzaminacyjnych

Filtrowanie pytań

W trakcie regularnych przeglądów nie przeprowadza się

Zdjęcie przedstawia

Który zakres pomiarowy należy ustawić na amperomierzu do pomiaru natężenia prądu w układzie przedstawionym na schemacie?

Warystor to komponent, który zabezpiecza urządzenia elektroniczne przed skutkami działania

Jaką wartość ma częstotliwość prądu zmiennego, jeśli jego okres wynosi 0,001 s?

Przedstawiony na ilustracji interfejs sieciowego rejestratora monitoringu umożliwia konfigurowanie nagrywania

Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego?

Jakiego typu złącza mogą być zaciskane przy pomocy narzędzia przedstawionego na zdjęciu?

Na ilustracjach przedstawiono schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D1 i D2 oraz charakterystykę statyczną diod. Jaka jest wartość napięcia UAB, jeżeli przez te diody płynie prąd wsteczny o wartości 40 mA?

Jaki typ wyświetlacza przedstawiono na rysunku?

Na wykresach pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na: wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany

Do przykręcenia przewodów w przedstawionym na rysunku urządzeniu należy wykorzystać

Pokazany na rysunkach wskaźnik cyfrowy wskazuje wartość

Za pomocą narzędzia pokazanego na rysunku wykonuje się montaż

Na przedstawionym schemacie oscyloskopu literą Z oznaczony jest blok funkcjonalny

Która ilustracja wskazuje na brak usunięcia tlenków z punktu lutowniczego?

Na rysunku przedstawiono czujkę

Zgodnie z dyrektywą 2002/95/EC Parlamentu Europejskiego z dnia 27 stycznia 2003, w sprzęcie ogólnego przeznaczenia (z wyjątkiem wybranych urządzeń techniki komputerowej oraz systemów telekomunikacyjnych) zabrania się stosowania w stopach lutowniczych

Kolejność czynności przy montażu anteny satelitarnej powinna być następująca:

Jakie narzędzie wykorzystuje się do usuwania resztek topnika z płytek drukowanych?

Jakie z poniższych symptomów może wystąpić w momencie, gdy w niezabezpieczonej sieci energetycznej dojdzie do przepięcia?

Długość adresu IPv4 wynosi ile bitów?

Jakiego środka ochrony osobistej powinien użyć pracownik podczas kontroli naprawianego odtwarzacza DVD, gdy źródło lasera nie jest zabezpieczone?

Ile wejść adresowych posiada multiplekser 8-wejściowy?

Przedstawione narzędzie służy do zaciskania wtyków typu

Na schemacie blokowym instalacji antenowej element oznaczony cyfrą 3 to

Na diagramie blokowym struktury wewnętrznej mikroprocesora symbol ALU oznacza

Jaki jest zakres pomiarowy watomierza, jeśli jego zakres prądowy wynosi 2 A, a zakres napięciowy to 200 V?

Mostek Graetza stanowi przykład

Jakie urządzenie służy do ochrony elektroniki przed skutkami wyładowań atmosferycznych?

Na fotografii przedstawiony jest multiswitch

Maksymalny poziom natężenia dźwięku w biurze dla osoby zajmującej się projektowaniem układów elektronicznych, zgodnie z obowiązującymi normami, nie powinien przekraczać wartości

Na rysunku przestawiono

Jakie urządzenie jest odpowiedzialne za rozdzielanie tonów niskich, średnich i wysokich do głośników?

Jaki rodzaj kabla przedstawiono na rysunku?

Który z protokołów przesyłania danych umożliwia transmisję różnicową sygnałów?

Na ilustracjach przedstawiono schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D₁ i D₂ oraz charakterystykę statyczną diod. Jaka jest wartość napięcia U_AB, jeżeli przez te diody płynie prąd wsteczny o wartości 40 mA?
