MOT.04Pytanie 1

Diagnozowanie, obsługa i napr…

Kategorie: Silnik i układ rozrządu Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa

Stanowisko przedstawione na rysunku służy do badań, których celem jest określenie

A. stanu amortyzatorów.

B. mocy i momentu siły silnika.

C. luzów w układzie przeniesienia napędu.

D. prawidłowości wyważenia kół.

MOT.04Pytanie 2

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

Który przyrząd pomiarowy należy zastosować do sprawdzania napięcia akumulatora?

A. Amperomierz.

B. Watomierz.

C. Omomierz.

D. Woltomierz.

MOT.04Pytanie 3

Diagnozowanie, obsługa i napr…

Kategorie: Układ hamulcowy Instalacja elektryczna i diagnostyka komputerowa

Który program komputerowy należy zastosować do diagnostyki czujników ABS w motocyklach?

A. Warsztat 4

B. Integra 6

C. Eurotax

D. ESI[tronic]

MOT.04Pytanie 4

Diagnozowanie, obsługa i napr…

Kategorie: Rodzaje i budowa motocykli Instalacja elektryczna i diagnostyka komputerowa Obsługa klienta, dokumentacja i kosztorysy

Do serwisu zgłosił się klient na pomiar geometrii ramy oraz diagnostykę komputerową. Ile zapłaci za usługę, jeżeli cena netto za jedną roboczogodzinę wynosi 100,00 zł?

Usługa Czas rbg Podatek VAT
Pomiar geometrii ramy motocyklowej 1,5 8%
Diagnostyka komputerowa 0,5 8%

A. 200,00 zł

B. 216,00 zł

C. 54,00 zł

D. 162,00 zł

MOT.04Pytanie 5

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

W tabeli przedstawiono dane techniczne motocykla. W celu wymiany akumulatora, żarówki oświetlenia tablicy rozdzielczej oraz bezpiecznika świateł drogowych należy zamówić:

Dane techniczne
Alternator 0,343 kW
Żarówka świateł drogowych/mijania 12V – 60/55W
Żarówka kierunkowskazów 12V – 21W
Żarówka oświetlenia tablicy rozdzielczej 12V – 1,1 W
Kontrolka świateł pozycyjnych 12V – 5 W
Akumulator 12 V – 8 Ah
Główny bezpiecznik 30 A
Inne bezpieczniki 10 A

A. akumulator 6V, 8 Ah; żarówkę oświetlenia tablicy rozdzielczej 6V, 1,1 W, bezpiecznik 10 A

B. akumulator 12V, 8 Ah; żarówkę oświetlenia tablicy rozdzielczej 12V, 21 W, bezpiecznik 30 A

C. akumulator 12V, 10 Ah; żarówkę oświetlenia tablicy rozdzielczej 12V, 5 W, bezpiecznik 30 A

D. akumulator 12V, 8 Ah; żarówkę oświetlenia tablicy rozdzielczej 12V, 1,1 W, bezpiecznik 10 A

MOT.04Pytanie 6

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

W tabeli przedstawiono zależność stopnia naładowania akumulatora od wartości zmierzonego pod obciążeniem napięcia. Przeprowadzono badanie napięcia akumulatora pod obciążeniem, otrzymany wynik to 10,8 V. Jaki jest stopień naładowania akumulatora?

Stopień naładowania akumulatora
w zależności od wartości zmierzonego pod obciążeniem napięcia
Stopień naładowania akumulatora [%] 0 – 25 25 – 50 50 – 75 75 – 100
Napięcie akumulatora pod obciążeniem [V] < 9,3 9,4 – 10,2 10,3 – 11,1 >11,1

A. 75% ÷ 100%

B. 25% ÷ 50%

C. 0% ÷ 25%

D. 50% ÷ 75%

MOT.04Pytanie 7

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa Obsługa klienta, dokumentacja i kosztorysy

Która kolejność czynności demontażowo-montażowych zacisków akumulatora w motocyklu jest właściwa?

MOT.04Pytanie 8

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa Obsługa klienta, dokumentacja i kosztorysy

Czynności wykonane w serwisie objęte zleceniem klienta przedstawiono w tabeli. Ile wyniesie koszt usługi, jeżeli podane ceny są cenami netto, obejmują robociznę oraz cenę montowanych elementów? Podatek VAT wynosi 23%

Rodzaj usługi Cena [zł]
Montaż alarmu 150,00
Montaż dodatkowego oświetlenia 300,00
Montaż szyby 50,00
Montaż mocowania GPS 100,00

A. 615,00 zł

B. 600,00 zł

C. 500,00 zł

D. 738,00 zł

MOT.04Pytanie 9

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

Na rysunku przedstawiono lokalizację usterki w obwodzie oświetlenia polegającej na wystąpieniu

A. zwarcia między bezpiecznikiem a wyłącznikiem.

B. zwarcia w obwodzie żarówki.

C. zwarcia we włączniku.

D. przerwy między bezpiecznikiem a wyłącznikiem.

MOT.04Pytanie 10

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

Przerwany przewód instalacji elektrycznej motocykla należy naprawić poprzez wykonanie połączenia

A. spawanego.

B. klejonego.

C. zgrzewanego.

D. konektorowego.

MOT.04Pytanie 11

Diagnozowanie, obsługa i napr…

Kategorie: Układ hamulcowy Instalacja elektryczna i diagnostyka komputerowa

Kompleksową diagnostykę układu hamulcowego z systemem ABS można wykonać przy pomocy

A. testera diagnostycznego.

B. higrometru.

C. woltomierza.

D. omomierza.

MOT.04Pytanie 12

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

Diagnostyka układu rozruchowego polega na pomiarze

A. napięcia akumulatora pod obciążeniem.

B. prądu akumulatora bez obciążenia.

C. prądu akumulatora pod obciążeniem.

D. napięcia akumulatora bez obciążenia.

MOT.04Pytanie 13

Diagnozowanie, obsługa i napr…

Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa Obsługa klienta, dokumentacja i kosztorysy

W zakładzie naprawczym dokonano wymiany sondy lambda w kolektorze wylotowym silnika. W celu określenia poprawności wykonanej naprawy należy wykonać badanie

A. poziomu emitowanego dźwięku.

B. składu emitowanych spalin.

C. stopnia sprężania.

D. szczelności cylindrów.

MOT.04Pytanie 14

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

Które urządzenie z instalacji elektrycznej motocykla przedstawiono na rysunku?

A. Alternator.

B. Rozrusznik.

C. Pompę paliwa.

D. Cewkę zapłonową.

MOT.04Pytanie 15

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

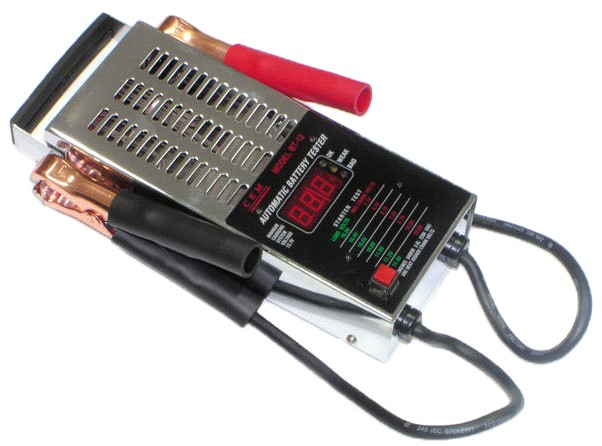

Urządzenie pomiarowe przedstawione na rysunku stosuje się do diagnostyki

A. sprzęgła.

B. rozrusznika.

C. hamulców.

D. akumulatora.

MOT.04Pytanie 16

Diagnozowanie, obsługa i napr…

Kategorie: Rodzaje i budowa motocykli Zawieszenie, układ kierowniczy i koła Instalacja elektryczna i diagnostyka komputerowa

Przeczytaj uważnie tekst.

„Pojazd charakteryzuje się bardzo dużym skokiem zawieszenia oraz dużym prześwitem. Posiada wysoko umieszczone błotniki. Wyposażony jest w oświetlenie i lusterka.”

Który motocykl charakteryzuje powyższy opis?

A. Enduro.

B. Trial.

C. Żużlowy.

D. Wyścigowy.

MOT.04Pytanie 17

Diagnozowanie, obsługa i napr…

Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa

Który z wymienionych zakresów mieści prawidłową wartość współczynnika nadmiaru powietrza w rozgrzanym silniku z układem wtrysku paliwa?

A. 0,5 do 0,8

B. 0,9 do 1,1

C. 2 do 5

D. 1,2 do 1,5

MOT.04Pytanie 18

Diagnozowanie, obsługa i napr…

Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa

W przypadku, gdy uruchomienie silnika nie jest możliwe, w pierwszej kolejności należy sprawdzić

A. filtr paliwa.

B. akumulator.

C. cewkę zapłonową.

D. rozrusznik.

MOT.04Pytanie 19

Diagnozowanie, obsługa i napr…

Kategorie: Układ hamulcowy Instalacja elektryczna i diagnostyka komputerowa

Układem zwiększającym bezpieczeństwo czynne w motocyklu jest

A. SCR

B. ABS

C. ESP

D. SRS

MOT.04Pytanie 20

Diagnozowanie, obsługa i napr…

Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa

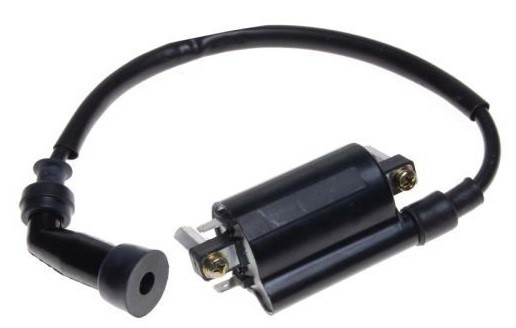

W którym układzie motocykla stosuje się element przedstawiony na ilustracji?

A. Zapłonowym.

B. Zawieszenia.

C. Przeniesienia napędu.

D. Hamulcowym.

MOT.04Pytanie 21

Diagnozowanie, obsługa i napr…

Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa

Do kompleksowej diagnostyki układu wtryskowego należy użyć

A. zestawu manometrów.

B. analizatora spalin.

C. zestawu wakuometrów.

D. testera diagnostycznego.

MOT.04Pytanie 22

Diagnozowanie, obsługa i napr…

Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa

Który układ zapłonowy przedstawiono na schemacie?

A. Iskrownikowy.

B. Tranzystorowy.

C. Klasyczny.

D. Tyrystorowy.

MOT.04Pytanie 23

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa

W tabeli przedstawiono pomiary oporności żarówek motocykla. Która z żarówek ma przepalone włókno?

Żarówka nr 1 Żarówka nr 2 Żarówka nr 3 Żarówka nr 4
4 \(\Omega\) \(\infty\) \(\Omega\) 2,5 \(\Omega\) 3 \(\Omega\)
A. B. C. D.

MOT.04Pytanie 24

Diagnozowanie, obsługa i napr…

Kategorie: Instalacja elektryczna i diagnostyka komputerowa Obsługa klienta, dokumentacja i kosztorysy

Ile wynosi koszt naprawy instalacji elektrycznej skutera, która obejmuje diagnostykę instalacji elektrycznej oraz naprawę alternatora? Podane w cenniku ceny są cenami brutto, a czas diagnostyki instalacji elektrycznej skutera to 0,5 rbg.

Rodzaj usługi Motocykl Skuter
[zł] [zł]
Kontrola układu ładowania 20,00 15,00
Serwis akumulatora: uzupełnienie elektrolitu, odsiarczenie 30,00 30,00
Diagnostyka instalacji elektrycznej 130,00 zł/rbg 140,00 zł/rbg
Naprawa alternatora: przewinięcie uzwojenia, demontaż i montaż w motocyklu 300,00 200,00

A. 270,00 zł

B. 365,00 zł

C. 300,00 zł

D. 200,00 zł
