MOT.04Pytanie 121
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu
Jakiego typu układ rozrządu przedstawiono na rysunku?
A. DOHC
B. SV
C. OHC
D. OHV
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MOT.04Pytanie 122
Diagnozowanie, obsługa i napr…
Kategorie: Instalacja elektryczna i diagnostyka komputerowa
Na rysunku przedstawiono sposób lokalizacji usterki w obwodzie oświetlenia polegającej na wystąpieniu
A. przerwy w obwodzie żarówki.
B. zwarcia w obwodzie żarówki.
C. przerwy między bezpiecznikiem a wyłącznikiem.
D. zwarcia między bezpiecznikiem a wyłącznikiem.
MOT.04Pytanie 123
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu
W którym suwie silnika czterosuwowego tłok przemieszcza się do góry, a zawory dolotowy i wylotowy są zamknięte?
A. W suwie pracy.
B. W suwie wydechu.
C. W suwie sprężania.
D. W suwie ssania.
MOT.04Pytanie 124
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli

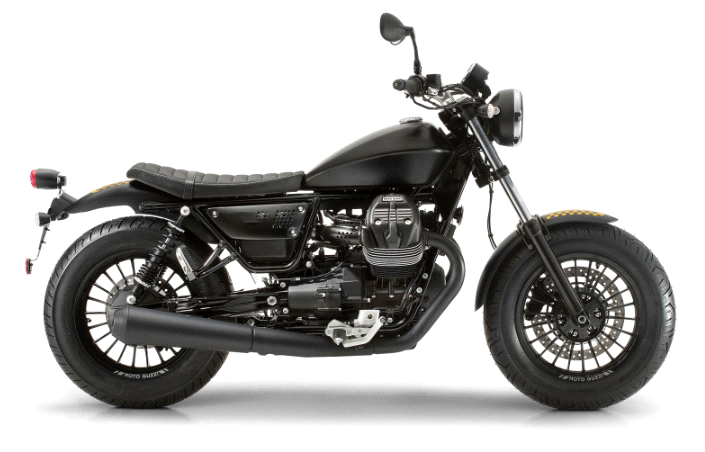

Który rodzaj motocykla został przedstawiony na ilustracji?
A. Trike.
B. Skuter.
C. Naked.
D. Bobber.
MOT.04Pytanie 125
Diagnozowanie, obsługa i napr…
Kategorie: Zasilanie, zapłon i emisja spalin
Norma EURO4 dotyczy
A. klasyfikacji olejów silnikowych.
B. dopuszczalnej emisji hałasu dla pojazdów silnikowych.
C. klasyfikacji olejów przekładniowych.
D. dopuszczalnych emisji spalin dla pojazdów silnikowych.
MOT.04Pytanie 126
Diagnozowanie, obsługa i napr…
Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa Smarowanie, chłodzenie i materiały eksploatacyjne
Który element układu sterowania pracą silnika przedstawiono na rysunku?
A. Zawór elektromagnetyczny.
B. Nastawnik przepustnicy.
C. Czujnik temperatury.
D. Czujnik prędkości obrotowej.
MOT.04Pytanie 127
Diagnozowanie, obsługa i napr…
Kategorie: Zawieszenie, układ kierowniczy i koła Układ hamulcowy

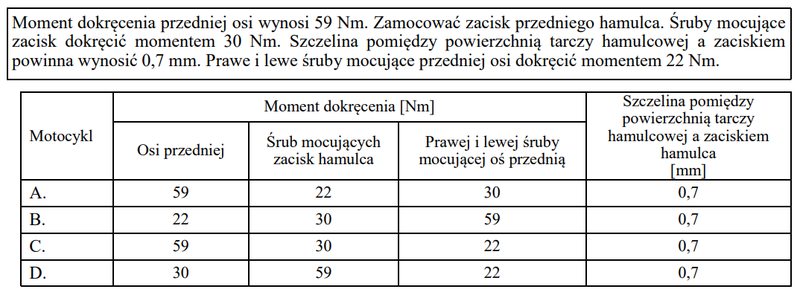

W ramce przedstawiono fragment instrukcji serwisowej motocykla. W którym motocyklu prawidłowo zamontowano koło?
D
C
A
B
MOT.04Pytanie 128
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu Obsługa klienta, dokumentacja i kosztorysy
Oblicz, na podstawie danych w tabeli, całkowity koszt wymiany 8 zaworów w dwucylindrowym silniku widlastym.
| Nazwa części/operacji | Cena zł. |
|---|---|
| Zawór ssący | 10,00 |
| Zawór wydechowy | 20,00 |
| Uszczelka głowicy | 25,00 |
| Uszczelniacz zaworowy | 5,00 |
| Uszczelka pokrywy zaworowej | 10,00 |
| Uszczelka rury wydechowej | 5,00 |
| Demontaż i montaż głowicy | 100,00 |
| Wymiana zaworu | 10,00 |
A. 380,00 zł
B. 520,00 zł
C. 280,00 zł
D. 500,00 zł
MOT.04Pytanie 129
Diagnozowanie, obsługa i napr…
Kategorie: Zasilanie, zapłon i emisja spalin Smarowanie, chłodzenie i materiały eksploatacyjne
W przypadku, gdy silnik gaśnie po uruchomieniu oraz pracuje nierówno, w pierwszej kolejności należy sprawdzić
A. filtr oleju.
B. akumulator.
C. filtr paliwa.
D. rozrusznik.
MOT.04Pytanie 130
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu Zasilanie, zapłon i emisja spalin
W czasie wykonywania analizy spalin silnik powinien
A. pracować na maksymalnych obrotach.
B. pracować na obrotach mocy maksymalnej.
C. być nagrzany do prawidłowej temperatury pracy.
D. posiadać temperaturę otoczenia.
MOT.04Pytanie 131
Diagnozowanie, obsługa i napr…
Kategorie: Instalacja elektryczna i diagnostyka komputerowa
Przerwany przewód instalacji elektrycznej motocykla należy naprawić poprzez wykonanie połączenia
A. klejonego.
B. konektorowego.
C. spawanego.
D. zgrzewanego.
MOT.04Pytanie 132
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli Zawieszenie, układ kierowniczy i koła Instalacja elektryczna i diagnostyka komputerowa
Przeczytaj uważnie tekst.
„Pojazd charakteryzuje się bardzo dużym skokiem zawieszenia oraz dużym prześwitem. Posiada wysoko umieszczone błotniki. Wyposażony jest w oświetlenie i lusterka.”
Który motocykl charakteryzuje powyższy opis?
A. Enduro.
B. Wyścigowy.
C. Żużlowy.
D. Trial.
MOT.04Pytanie 133
Diagnozowanie, obsługa i napr…
Kategorie: Zasilanie, zapłon i emisja spalin
Którą czynność obsługowo-naprawczą przedstawiono na rysunku?
A. Synchronizację gaźników.
B. Odpowietrzanie hamulców.
C. Pomiar ciśnienia wtrysku paliwa.
D. Pomiar ciśnienia sprężania w silniku.
MOT.04Pytanie 134
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli Obsługa klienta, dokumentacja i kosztorysy
Pod pozycją E w dowodzie rejestracyjnym motocykla jest podany numer
A. dowodu rejestracyjnego.
B. homologacji.
C. identyfikacyjny pojazdu.
D. karty pojazdu.
MOT.04Pytanie 135
Diagnozowanie, obsługa i napr…
Kategorie: Zasilanie, zapłon i emisja spalin Obsługa klienta, dokumentacja i kosztorysy
W zakładzie naprawczym dokonano naprawy i obsługi układu zasilania paliwem motocykla Yamaha VVV z dwoma gaźnikami. Które badanie należy wykonać w celu określenia poprawności wykonanej naprawy?
A. Zadymienie spalin.
B. Analizę spalin.
C. Osłuchiwanie silnika.
D. Pomiar hałasu.
MOT.04Pytanie 136
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli Silnik i układ rozrządu Zawieszenie, układ kierowniczy i koła
Który motocykl charakteryzujący się specjalną konstrukcją o obniżonym środku ciężkości, pozbawiony siedzenia, mający niewielką masę i napędzany silnikiem dwusuwowym jest wykorzystywany w rajdach?
A. Cruiser.
B. Chopper.
C. Enduro.
D. Trial.
MOT.04Pytanie 137
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli Zawieszenie, układ kierowniczy i koła
Na rysunku przedstawiono wyposażenie
A. do diagnostyki układu hamulcowego.
B. do badania osiągów motocykla.
C. do pomiaru geometrii motocykla.
D. do diagnostyki oświetlenia.
MOT.04Pytanie 138
Diagnozowanie, obsługa i napr…
Kategorie: Zawieszenie, układ kierowniczy i koła Smarowanie, chłodzenie i materiały eksploatacyjne
Narzędzia przedstawione na rysunku stosuje się do
A. smarowania dźwigni zmiany biegów.
B. wymiany łańcucha.
C. smarowania kierownicy.
D. wymiany łożysk kół.
MOT.04Pytanie 139
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli Obsługa klienta, dokumentacja i kosztorysy
Który z podanych zapisów jest numerem identyfikacyjnym motocykla?
A. 3ME-0011
B. JS1B1112100104336
C. E4*2002/24*0724
D. SO1-Z3
MOT.04Pytanie 140
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli Układ hamulcowy Obsługa klienta, dokumentacja i kosztorysy
Który z numerów jest niezbędny do otwarcia zlecenia serwisowego na wykonanie diagnostyki układu hamulcowego motocykla w ASO?
A. Silnika.
B. Karty pojazdu.
C. Homologacji.
D. Identyfikacyjny (VIN).
MOT.04Pytanie 141
Diagnozowanie, obsługa i napr…
Kategorie: Układ hamulcowy

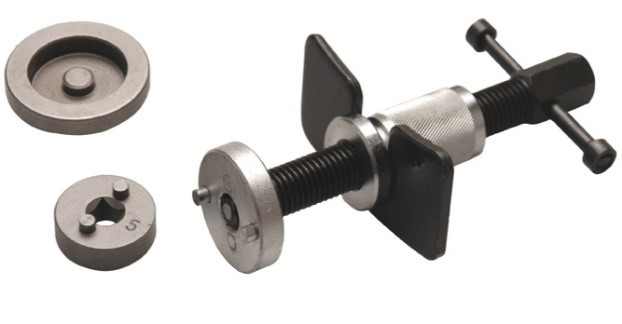

Narzędzie przedstawione na ilustracji służy
A. do regulacji łańcucha.
B. do montażu tłoków w silniku.
C. do cofania tłoczków hamulcowych.
D. do centrowania tarczy sprzęgłowej.
MOT.04Pytanie 142
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu Instalacja elektryczna i diagnostyka komputerowa Smarowanie, chłodzenie i materiały eksploatacyjne
Podczas diagnostyki silnika motocykla do wykrycia zużycia łożysk stosuje się
A. areometr.
B. multimetr.
C. diagnoskop.
D. stetoskop.
MOT.04Pytanie 143
Diagnozowanie, obsługa i napr…
Kategorie: Instalacja elektryczna i diagnostyka komputerowa
Na rysunku przedstawiono sposób pomiaru
A. natężenia prądu przepływającego przez żarówkę.
B. napięcia zasilania żarówki.
C. rezystancji włókna żarówki.
D. częstotliwości prądu przepływającego przez żarówkę.
MOT.04Pytanie 144
Diagnozowanie, obsługa i napr…
Kategorie: Zawieszenie, układ kierowniczy i koła
Zawieszenie typu twin shocks posiada
A. dwa amortyzatory.
B. jeden amortyzator.
C. trzy amortyzatory.
D. cztery amortyzatory.
MOT.04Pytanie 145
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu
Przed przystąpieniem do pomiaru ciśnienia sprężania silnika motocyklowego należy
A. wyregulować zawory.
B. napełnić układ chłodzenia.
C. wyregulować układ zapłonowy.
D. napełnić zbiornik paliwa.
MOT.04Pytanie 146
Diagnozowanie, obsługa i napr…
Kategorie: Zawieszenie, układ kierowniczy i koła Obsługa klienta, dokumentacja i kosztorysy

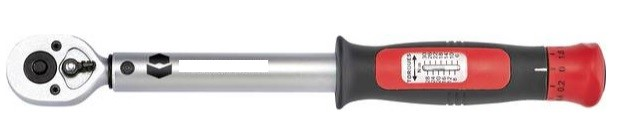

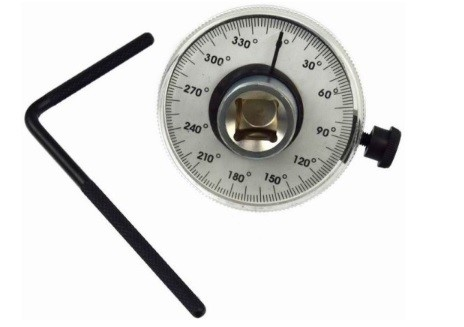

Moment dokręcenia przedniej osi koła motocykla wynosi 100 Nm. Do wykonania czynności montażu należy zastosować narzędzie przedstawione na ilustracji
A. Narzędzie 3
B. Narzędzie 2
C. Narzędzie 1
D. Narzędzie 4
MOT.04Pytanie 147
Diagnozowanie, obsługa i napr…
Kategorie: Zawieszenie, układ kierowniczy i koła
Na rysunku przedstawiono sposób diagnozowania
A. łożysk kół.
B. łożyska tylnego wahacza.
C. amortyzatora.
D. dźwigni hamulca.
MOT.04Pytanie 148
Diagnozowanie, obsługa i napr…
Kategorie: Przeniesienie napędu
Wraz z wymianą łańcucha napędowego należy wymienić
A. koła łańcuchowe.
B. olej w skrzynce przekładniowej.
C. pierścień uszczelniający wałka zdawczego.
D. olej w silniku.
MOT.04Pytanie 149
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu
Całkowity dopuszczalny luz pomiędzy sworzniem tłokowym a tuleją w główce korbowodu wynosi 0,08 mm. Który sworzeń tłokowy należy wymienić?
| Sworzeń | Średnica sworznia [mm] | Średnica otworu wewnętrznego tulejki w główce korbowodu [mm]* |
|---|---|---|
| A. | 12,96 | 13,02 |
| B. | 12,98 | 13,01 |
| C. | 12,85 | 13,04 |
| D. | 13,00 | 13,04 |
| Uwaga: *dopuszczalny wymiar zużycia 13,06 mm | ||
B
A
D
C
MOT.04Pytanie 150
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu
Pomiar wzniosu krzywki wałka rozrządu wykonuje się
A. szczelinomierzem.
B. suwmiarką modułową.
C. czujnikiem zegarowym.
D. średnicówką czujnikową.
MOT.04Pytanie 151
Diagnozowanie, obsługa i napr…
Kategorie: Układ hamulcowy

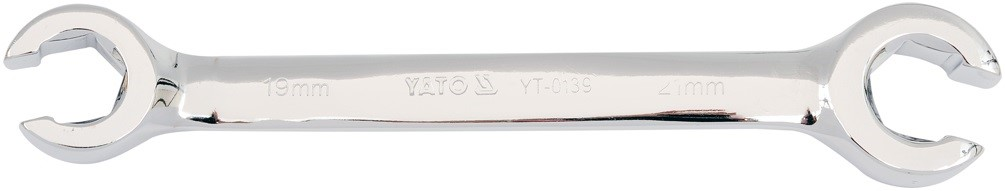

Klucz przedstawiony na ilustracji stosuje się do
A. demontażu świec zapłonowych.
B. regulacji luzów zaworowych w silniku.
C. demontażu przewodów hamulcowych.
D. blokady koła pasowego napędu alternatora.
MOT.04Pytanie 152
Diagnozowanie, obsługa i napr…
Kategorie: Rodzaje i budowa motocykli
Motorower jest pojazdem o pojemności skokowej nieprzekraczającej
A. 50 cm3, którego konstrukcja ogranicza prędkość jazdy do 45 km/h
B. 45 cm3, którego konstrukcja ogranicza prędkość jazdy do 45 km/h
C. 50 cm3, którego konstrukcja ogranicza prędkość jazdy do 50 km/h
D. 45 cm3, którego konstrukcja ogranicza prędkość jazdy do 50 km/h
MOT.04Pytanie 153
Diagnozowanie, obsługa i napr…
Kategorie: Smarowanie, chłodzenie i materiały eksploatacyjne
Na rysunku przedstawiono zbiornik płynu chłodniczego w motocyklach. Do jakiego poziomu należy uzupełniać płyn chłodniczy w czasie czynności obsługowych?
A. Maksymalnego – pozycja 1.
B. Minimalnego – pozycja 3.
C. Pomiędzy pozycjami 2 i 3.
D. Pomiędzy pozycjami 1 i 2.
MOT.04Pytanie 154
Diagnozowanie, obsługa i napr…
Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa
W którym układzie motocykla stosuje się element przedstawiony na ilustracji?
A. Hamulcowym.
B. Zawieszenia.
C. Przeniesienia napędu.
D. Zapłonowym.
MOT.04Pytanie 155
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu
Wyniki pomiarów bicia czopów wału korbowego przedstawiono w tabeli. Dopuszczalna wartość bicia czopów wału nie powinna przekroczyć 0,030 mm. Który czop jest nadmiernie zużyty?
| Wartość bicia czopów korbowodowych [mm] | |
|---|---|
| A. | 0,030 |
| B. | 0,035 |
| C. | 0,020 |
| D. | 0,029 |
A
C
D
B
MOT.04Pytanie 156
Diagnozowanie, obsługa i napr…
Kategorie: Przeniesienie napędu Smarowanie, chłodzenie i materiały eksploatacyjne
Którą czynność obsługowo-naprawczą należy wykonać w przypadku, kiedy zwis łańcucha napędowego w środkowej części między zębatkami wynosi 28 mm, a łańcuch posiada ślady korozji?
| Instrukcja obsługi – wyciąg: |
|---|
| Kontrola łańcucha napędowego. 1. Wyłącz silnik, ustaw motocykl na podstawce centralnej i przełącz biegi w pozycji luzu. 2. Sprawdź zwis łańcucha w środkowej części między zębatkami, ugięcie powinno wynosić 25 – 35 mm. 3. Sprawdź ugięcie w kilku miejscach obracając tylnym kołem. Jeśli ugięcie zmienia się, świadczy to o zaciananiu lub zatarciu ogniwa łańcucha. Łańcuch napędowy ze zniszczonymi tulejkami, luźnymi sworzniami lub bez O-ringów należy wymienić. Łańcuch suchy lub ze śladami korozji należy nasmarować. Zacinające się ogniwa należy dokładnie nasmarować i sprawdzić czy poruszają się swobodnie. |
A. Nasmarować łańcuch.
B. Wymienić łańcuch.
C. Wyregulować zwis łańcucha.
D. Uzupełnić O-ringi.
MOT.04Pytanie 157
Diagnozowanie, obsługa i napr…
Kategorie: Zawieszenie, układ kierowniczy i koła

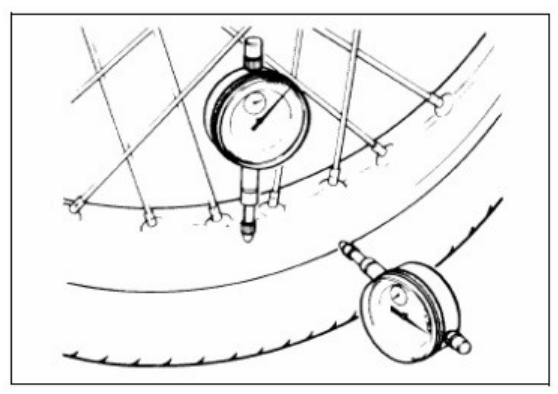

Określ na podstawie przedstawionych danych, która obręcz koła wymaga naprawy. Dopuszczalne bicie osiowe i promieniowe wynosi 2 mm
A. Bicie osiowe [mm]: 2,0; Bicie promieniowe [mm]: 1,9
B. Bicie osiowe [mm]: 2,1; Bicie promieniowe [mm]: 2,2
C. Bicie osiowe [mm]: 1,8; Bicie promieniowe [mm]: 2,00
D. Bicie osiowe [mm]: 2,0; Bicie promieniowe [mm]: 1,7
MOT.04Pytanie 158
Diagnozowanie, obsługa i napr…
Kategorie: Zasilanie, zapłon i emisja spalin Instalacja elektryczna i diagnostyka komputerowa
Do kompleksowej diagnostyki układu wtryskowego należy użyć
A. testera diagnostycznego.
B. analizatora spalin.
C. zestawu manometrów.
D. zestawu wakuometrów.
MOT.04Pytanie 159
Diagnozowanie, obsługa i napr…
Kategorie: Silnik i układ rozrządu
Którego typu silnik przedstawiono na ilustracji?
A. Gwiaździsty.
B. Rzędowy.
C. Bokser.
D. Widlasty.
MOT.04Pytanie 160
Diagnozowanie, obsługa i napr…
Kategorie: Układ hamulcowy
Naprawa zużytej tarczy hamulcowej polega
A. na szlifowaniu.
B. na toczeniu.
C. na napawaniu.
D. na wymianie.
