| Rodzaj materiałów | Temperatura topnienia, °C | Temperatura mięknięcia pod obciążeniem 200 kPa, °C |
|---|---|---|
| A. Szamotowe | 1 580÷1 780 | 1 250÷1 500 |
| B. Magnezytowe | > 2 000 | 1 350÷1 680 |
| C. Forsterytowe | > 2 000 | 1 590÷1 675 |
| D. Grafitowe | > 2 000 | 1 900÷2 000 |
| \( b_s \) lub \( d_s \) mm | Najmniejsze grubości dla lub denka dla stosunku \( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \) | |
|---|---|---|
| \( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \leq 3 \) | \( \frac{l}{b_s} \) lub \( \frac{h}{d_s} > 3 \) | |
| do 25 | 2 | 3 |
| 25,1 – 40 | 3 | 4 |
| 40,1 – 63 | 5 | 6 |
| 63,1 – 100 | 6 | 8 |
| 100,1 – 160 | 8 | 10 |
| 160,1 – 250 | 12 | 16 |
| Czas nagrzewania do temperatury 1 200ºC stali o zawartości węgla 0,08÷0,4% | ||||
|---|---|---|---|---|
| Średnica pręta, mm d | Sposób ułożenia materiału w piecu | |||
| pojedynczo | W odstępach | |||
| d | d/2 | d=0 | ||
| Czas nagrzewania w minutach | ||||
| 10 | 2,0 | 2,5 | 3,0 | 4,0 |
| 20 | 4,0 | 4,5 | 5,5 | 7,5 |
| 30 | 6,0 | 7,0 | 8,5 | 12,0 |
| 40 | 8,0 | 9,5 | 12,0 | 16,0 |
| 50 | 10,0 | 12,0 | 15,5 | 20,5 |
| 60 | 12,5 | 14,5 | 18,5 | 25,0 |
| 70 | 14,5 | 17,5 | 22,0 | 29,0 |

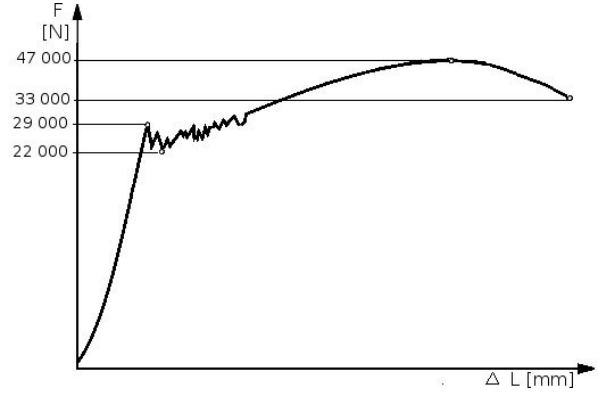

| rw/g | Granica plastyczności Re lub R02 MPa | ||||
|---|---|---|---|---|---|
| 190 | 240 | 290 | 320 | 350 | |
| σg, MPa | |||||
| 1,0 | 540 | 670 | 738 | 790 | 793 |
| 1,25 | 530 | 660 | 725 | 775 | 780 |
| 1,6 | 525 | 642 | 704 | 764 | 770 |
| 2,0 | 514 | 627 | 684 | 752 | 762 |
| 2,5 | 495 | 608 | 660 | 735 | 748 |
| 3,2 | 466 | 580 | 627 | 706 | 723 |
| 4,0 | 440 | 555 | 595 | 680 | 700 |
| 5,0 | 412 | 528 | 565 | 654 | 675 |
| 6,3 | 385 | 497 | 535 | 625 | 650 |
| Nazwa oleju | Gęstość przy temp. 15°C | Lepkość kinematyczna w temp. 40°C | Temperatura zapłonu | Zastosowanie oleju |
|---|---|---|---|---|
| SOMENTOR 32 | 796 kg/m3 | 1,8 mm2/s | 95°C | do walcowania na zimno aluminium (specjalne zastosowanie: walcowanie folii) |
| SOMENTOR N 60 | 845 kg/m3 | 2,1 mm2/s | 155°C | do walcowania na zimno stali i innych metali, jak miedź i jej stopy, na walcarkach wielowalcowych i kwarto |
| WALZOEL SBM 130 | 887 kg/m3 | 28 mm2/s | 180°C | do walcowania miedzi i jej stopów, gdy wymagana jest wysoka jakość powierzchni; może być stosowany do walcowania pielgrzymowego na zimno rur z miedzi |
| WALZOEL BM 71 | 845 kg/m3 | 7 mm2/s | 155°C | do walcowania metali kolorowych na walcarkach kwarto i sexto |
| Rodzaj cegieł ogniotrwałych | Skład chemiczny, % | ||||||
|---|---|---|---|---|---|---|---|
| SiO₂ | Al₂O₃ | TiO₂ | CaO | MgO | Fe₂O₃ | Cr₂O₃ | |
| A. Szamotowe | 51,0÷59,0 | 35÷40 | 2,0÷3,0 | 0,3÷0,5 | 0,5÷0,6 | 1,6÷2,5 | – |
| B. Forsterytowe | 31÷34 | 1,5÷1,7 | – | 1,4÷1,6 | 53÷55 | 9,0÷9,3 | 1,4÷1,7 |
| C. Chromitowo-magnezytowe | 2÷8 | 21÷23 | – | 0,9÷1,2 | 30÷37 | 10÷12 | 22÷30 |
| D. Magnezytowo-chromitowe | 4,9÷5,5 | 6,5÷23,0 | – | 0,7÷2,7 | 33÷69 | 8,9÷9,4 | 6÷23 |
| Medium rozpylające | Rozpylany materiał |
|---|---|
| A. Powietrze | surówka, żeliwo, cynk, stal węglowa, cyna, ołów, miedź |
| B. Azot | aluminium, nikiel, miedź, brązy, stal nierdzewna, |
| C. Argon | stal szybkotnąca, superstopy na bazie niklu lub kobaltu |
| D. Woda | żeliwo, stal, brązy, cynk |
| Tabela atmosfer ochronnych wykorzystywanych do spiekania wyrobów | |||||
|---|---|---|---|---|---|
| Materiał proszku | Atmosfera ochronna | ||||
| Azot | Wodór | Argon | Hel | Próżnia | |
| Stopy aluminium | x | x | x | ||
| Mosiądz | x | ||||
| Stale nierdzewne | x | x | |||
| Węgliki spiekane | x | x | x | x | |
| Tytan, niob, tantal | x | x | |||
| Metal | Temperatura, K (°C około) | |||
|---|---|---|---|---|
| Wyżarzanie odprężające | Rekrystalizacja | Wyżarzanie rekrystalizujące | Przeróbka plastyczna | |
| Miedź | 450÷500 (180÷230) | 790÷1000 (520÷730) | 1120÷1220 (850÷950) | |
| Mosiądze | 540 (270) | 620-640 (350-370) | 770÷970 (500÷700) | 970÷1170 (700÷900) |
| Cynk | 290 (20) | 430÷450 (160÷180) | ||
| Cyna | 280÷290 (10÷25) | 320÷370 (50÷100) | 420÷440 (150÷170) | |
| Duraluminium | 540÷620 (270÷350) | 670÷720 (400÷450) | ||
| Fragment wykazu prac związanych z prowadzeniem remontów gazowych pieców komorowych | |||
|---|---|---|---|
| Czynności | Rodzaj remontu | ||
| bieżący | średni | kapitałny | |
| Wymiana wszystkich palników | ● | ||
| Wymiana całej wymurowki komory roboczej | ● | ||
| Wymiana warstwy izolacyjnej komory roboczej | ● | ||
| Wymiana lub naprawa uszkodzonych fragmentów wymurowki | ● | ||
| Naprawy instalacji elektrycznej | ● | ||
| Korekta ustawień palników | ● | ||
| Naprawy układu sterowania | ● | ||
| Naprawy mechaniczne | ● | ||
