Monter Izolacji Przemysłowych - Lista pytań egzaminacyjnych

BUD.07Pytanie 1

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Ochrona przed korozją Kosztorysowanie i normy

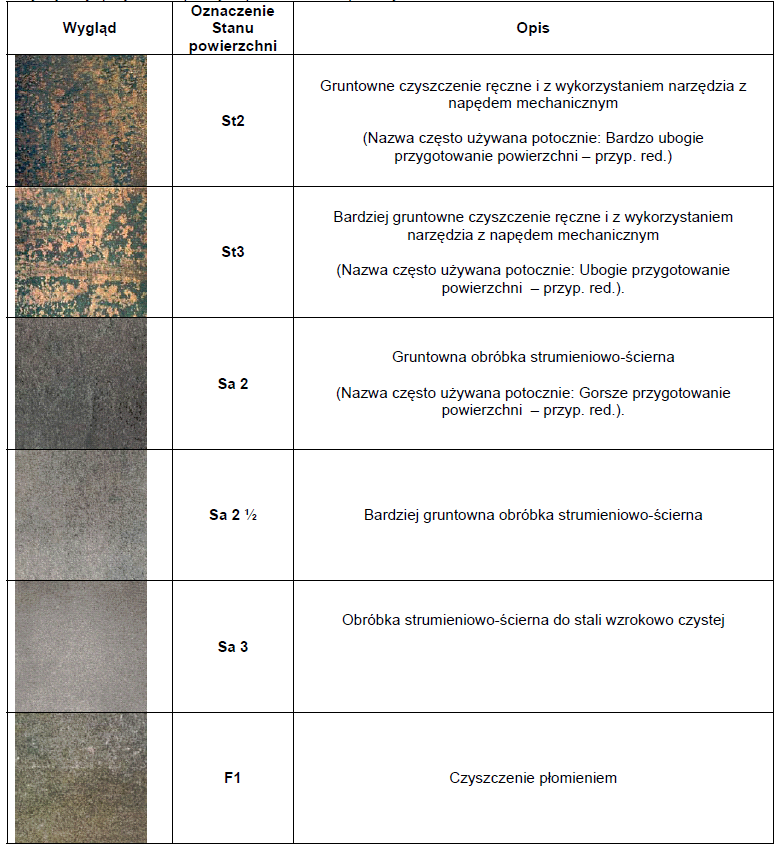

Aby wykonać zabezpieczenie antykorozyjne konstrukcji i aparatury stalowej o powierzchni 50 m², pobrano z magazynu 320 puszek farby po 0,8 litra. Oblicz, ile farby zostało lub zabrakło przy założeniu zużycia 7 litrów na 1 m².

A. Zabrakło 94 litrów farby.

B. Zostały 54 litry farby.

C. Zabrakło 54 litrów farby.

D. Zostały 94 litry farby.

BUD.07Pytanie 2

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Pomiary i rysunek techniczny

Wymiary gabarytowe arkusza blachy ocynkowanej należy zmierzyć przy użyciu

A. przymiaru.

B. mikromierza.

C. suwmiarki.

D. dalmierza.

BUD.07Pytanie 3

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Pomiary i rysunek techniczny

Obwód wyciętego z blachy ocynkowanej elementu, przedstawionego na rysunku, wynosi

A. 25 cm

B. 32 cm

C. 50 cm

D. 31 cm

BUD.07Pytanie 4

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Konstrukcje wsporcze i nośne Izolacje przemysłowe

Na podstawie danych w tabeli określ minimalną grubość blachy do wykonania kanału wentylacyjnego prostokątnego niskociśnieniowego z blachy ocynkowanej o wymiarze dłuższego boku równym 678 mm.

A. 0,90÷1,00 mm

B. 1,10 mm

C. 0,55÷0,60 mm

D. 0,75÷0,80 mm

BUD.07Pytanie 5

Wykonywanie płaszczy ochronny…

Kategorie: Montaż i łączenie Izolacje przemysłowe

W jaki sposób zostały połączone między sobą segmenty kolana przedstawionego na rysunku?

A. Rowek w rowek.

B. Metodą lutowania.

C. Na zakładkę.

D. Na rąbek.

BUD.07Pytanie 6

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe Pomiary i rysunek techniczny

Na podstawie tabeli określ, dla jakiej grubości blachy dopuszczalna odchyłka wynosi – 0,3 + 1,7.

Nominalne grubości
blachy
t [mm] Dopuszczalne odchyłki
Klasa A Klasa B Klasa C Klasa D
3≤t<5 − 0,3 + 0,7 − 0,3 + 0,7 0 + 1,0 − 0,5 + 0,5
5≤t<8 − 0,4 + 0,8 − 0,3 + 0,9 0 + 1,2 − 0,6 + 0,6
8≤t<15 − 0,5 + 0,9 − 0,3 + 1,1 0 + 1,4 − 0,7 + 0,7
15≤t<25 − 0,6 + 1,0 − 0,3 + 1,3 0 + 1,6 − 0,8 + 0,8
25≤t<40 − 0,7 + 1,3 − 0,3 + 1,7 0 + 2,0 − 1,0 + 1,0
40≤t<80 − 0,9 + 1,7 − 0,3 + 2,3 0 + 2,6 − 1,3 + 1,3
80≤t<150 − 1,1 + 2,1 − 0,3 + 2,9 0 + 3,2 − 1,6 + 1,6
150≤t<250 − 1,2 + 2,4 − 0,3 + 3,3 0 + 3,6 − 1,8 + 1,8
250≤t<400 − 1,3 + 3,5 − 0,3 + 4,5 0 + 4,8 − 2,4 + 2,4

Nominalne grubości blachy t [mm]	Dopuszczalne odchyłki
Klasa A	Klasa B	Klasa C	Klasa D
3≤t<5	− 0,3 + 0,7	− 0,3 + 0,7	0 + 1,0	− 0,5 + 0,5
5≤t<8	− 0,4 + 0,8	− 0,3 + 0,9	0 + 1,2	− 0,6 + 0,6
8≤t<15	− 0,5 + 0,9	− 0,3 + 1,1	0 + 1,4	− 0,7 + 0,7
15≤t<25	− 0,6 + 1,0	− 0,3 + 1,3	0 + 1,6	− 0,8 + 0,8
25≤t<40	− 0,7 + 1,3	− 0,3 + 1,7	0 + 2,0	− 1,0 + 1,0
40≤t<80	− 0,9 + 1,7	− 0,3 + 2,3	0 + 2,6	− 1,3 + 1,3
80≤t<150	− 1,1 + 2,1	− 0,3 + 2,9	0 + 3,2	− 1,6 + 1,6
150≤t<250	− 1,2 + 2,4	− 0,3 + 3,3	0 + 3,6	− 1,8 + 1,8
250≤t<400	− 1,3 + 3,5	− 0,3 + 4,5	0 + 4,8	− 2,4 + 2,4

A. 40 mm ≤ t < 80 mm

B. 15 mm ≤ t < 25 mm

C. 8 mm ≤ t < 15 mm

D. 25 mm ≤ t < 40 mm

BUD.07Pytanie 7

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

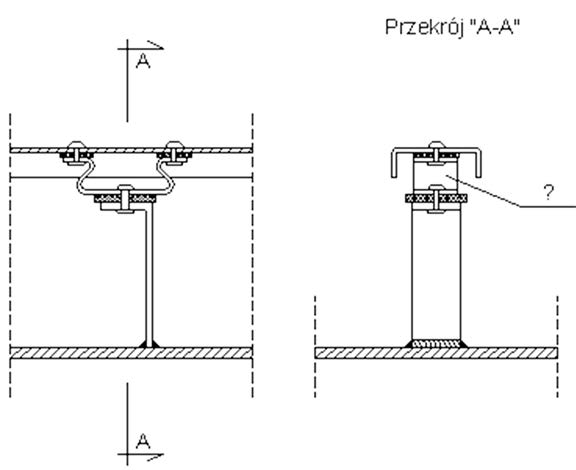

Fragment konstrukcji wsporczej płaszcza ochronnego izolacji, zaznaczony na rysunku znakiem zapytania, jest

A. elementem elastycznym.

B. szpilką.

C. listwą profilową.

D. odstępnikiem.

BUD.07Pytanie 8

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny Kosztorysowanie i normy

Ile czasu zajmie pomalowanie 220 m² powierzchni ściany zbiornika, jeżeli wydajność pistoletu pneumatycznego wynosi 4 m²/min

A. 50 minut.

B. 45 minut.

C. 60 minut.

D. 55 minut.

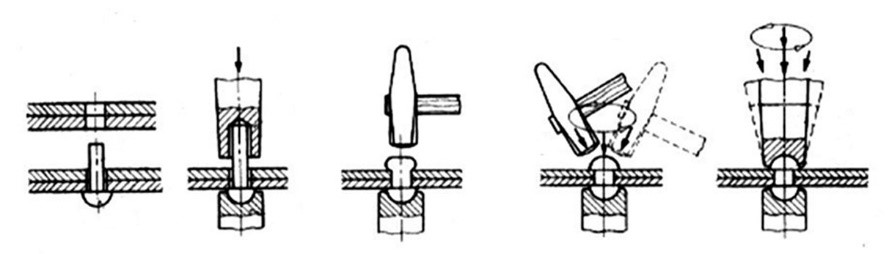

BUD.07Pytanie 9

Wykonywanie płaszczy ochronny…

Kategorie: Montaż i łączenie Izolacje przemysłowe

Do mocowania zamków dźwigniowych kapturów należy stosować

A. śruby.

B. kołki.

C. wkręty.

D. nity.

BUD.07Pytanie 10

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny

Trasowanie okręgów i krzywych, konstrukcję kątów, odkładanie wymiarów i podział linii wykonuje się za pomocą

A. liniału traserskiego.

B. kątownika.

C. kątomierza.

D. cyrkla traserskiego.

BUD.07Pytanie 11

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

Na podstawie tabeli określ, dla jakiej średnicy nominalnej obiektu izolowanego należy zastosować 5 odstępników.

Średnica nominalna obiektu izolowanego
mm Minimalna liczba odstępników
przypadających na jeden pierścień nośny
od 100 do 150 4
od 150 do 200 4
od 200 do 300 5
od 300 do 400 5
od 400 do 800 6
powyżej 800 6

Średnica nominalna obiektu izolowanego mm	Minimalna liczba odstępników przypadających na jeden pierścień nośny
od 100 do 150	4
od 150 do 200	4
od 200 do 300	5
od 300 do 400	5
od 400 do 800	6
powyżej 800	6

A. 180 mm

B. 130 mm

C. 850 mm

D. 320 mm

BUD.07Pytanie 12

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

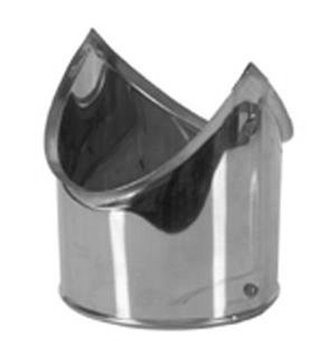

Jak nazywa się przedstawiony na ilustracji element służący do prowadzenia instalacji wentylacyjnej z dwoma odejściami pod dowolnym kątem?

A. Trójnik orłowy.

B. Odsadzka asymetryczna.

C. Trójnik redukcyjny.

D. Dyfuzor asymetryczny.

BUD.07Pytanie 13

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Konstrukcje wsporcze i nośne Montaż i łączenie

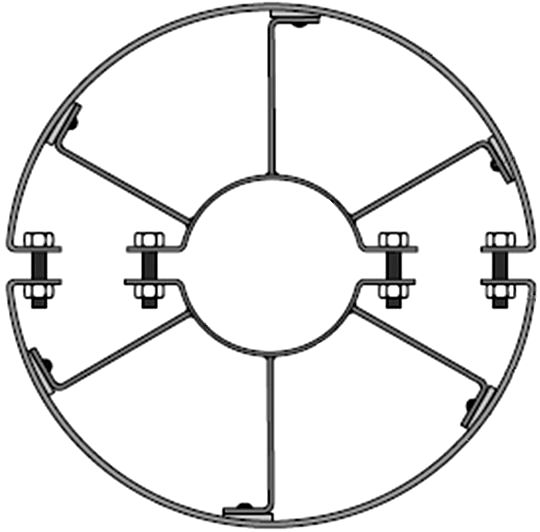

Do wykonania konstrukcji nośnej przedstawionej na rysunku należy przygotować

A. 2 obręcze zaciskowe, 6 zawleczek i 4 kotwy.

B. 2 pierścienie zaciskowe, 6 nitów i 4 śruby.

C. 2 opaski zaciskowe, 6 śrub i 4 nity.

D. 2 oringi zaciskowe, 6 kołków i 4 zamki.

BUD.07Pytanie 14

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Montaż i łączenie Izolacje przemysłowe

Na zaworze rurociągu należy wykonać płaszcz ochronny w postaci

A. dennicy.

B. prostki.

C. kaptura.

D. redukcji.

BUD.07Pytanie 15

Wykonywanie płaszczy ochronny…

Kategorie: Ochrona przed korozją Kosztorysowanie i normy

Ile wyniesie koszt ocynkowania ogniowego 48 kg blachy, jeżeli ocynkowanie 1 kg blachy kosztuje 1,65 zł?

A. 70,20 zł

B. 89,20 zł

C. 80,20 zł

D. 79,20 zł

BUD.07Pytanie 16

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

W jakiego typu konstrukcjach wsporczych stosuje się element dystansowy pokazany na rysunku?

A. Omega.

B. Alfa.

C. Beta.

D. Gamma.

BUD.07Pytanie 17

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Montaż i łączenie Izolacje przemysłowe

Odstępniki mocowane są do pierścieni konstrukcji nośnej za pomocą przedstawionych na rysunku

A. nitów.

B. zastrzałów.

C. kołków.

D. zatrzasków.

BUD.07Pytanie 18

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe

Przedstawiony na rysunku płaszcz ochronny izolacji wykonany jest z blachy

A. falistej.

B. trapezowej.

C. gładkiej.

D. panwiowej.

BUD.07Pytanie 19

Wykonywanie płaszczy ochronny…

Kategorie: Montaż i łączenie Izolacje przemysłowe

Elementy płaszcza ochronnego powinny być nałożone na powierzchnię izolacji właściwej z zachowaniem

A. tolerancji.

B. ubytku.

C. zakładu.

D. pozorów.

BUD.07Pytanie 20

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Kosztorysowanie i normy

Ile należy zapłacić za 42 m² blachy trapezowej ocynkowanej o grubości 0,5 m do wykonania naprawy płaszcza ochronnego na powierzchni zbiornika, jeżeli cena za 1 m² wynosi 15,20 zł?

A. 630,00 zł

B. 638,40 zł

C. 608,40 zł

D. 600,00 zł

BUD.07Pytanie 21

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe Pomiary i rysunek techniczny

Korzystając z danych w tabeli wskaż, masę arkusza blachy o wymiarach 1250 × 2500 mm i grubości 23 mm.

A. 600,0 kg

B. 575,0 kg

C. 828,0 kg

D. 550,0 kg

BUD.07Pytanie 22

Wykonywanie płaszczy ochronny…

Kategorie: BHP i organizacja pracy

W trakcie ostrzenia narzędzi na szlifierce stacjonarnej należy bezwzględnie założyć

A. fartuch ochronny.

B. nauszniki ochronne.

C. okulary ochronne.

D. maseczkę ochronną.

BUD.07Pytanie 23

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Montaż i łączenie Izolacje przemysłowe

Rozbieralną część izolacji armatury na izolowanych rurociągach stanowią

A. kolana i łuki.

B. kołpaki i kaptury.

C. czopuchy.

D. zwężki.

BUD.07Pytanie 24

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

W jakiego typu konstrukcjach wsporczych stosuje się element dystansowy pokazany na ilustracji?

A. Omega.

B. Alfa.

C. Beta.

D. Gamma.

BUD.07Pytanie 25

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Ochrona przed korozją

W celu ochrony blach stalowych przed korozją należy pokryć je warstwą

A. fluorku.

B. cynku.

C. chlorku.

D. żeliwa.

BUD.07Pytanie 26

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe Pomiary i rysunek techniczny

Średnica płaszcza D dla średnicy zewnętrznej rury ø 267 mm i grubości izolacji 60 mm wynosi

A. 380 mm

B. 440 mm

C. 450 mm

D. 400 mm

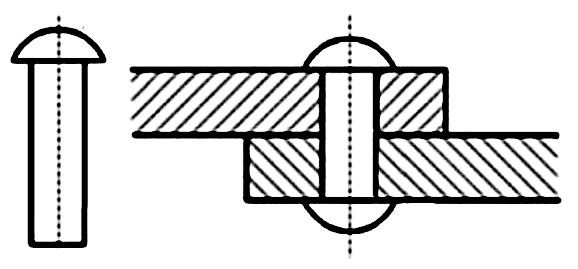

BUD.07Pytanie 27

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe

W celu całkowitej eliminacji powstawania mostków termicznych, pokazane na rysunku elementy powinny być

A. ceramiczne.

B. gumowe.

C. platynowe.

D. drewniane.

BUD.07Pytanie 28

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Konstrukcje wsporcze i nośne Izolacje przemysłowe

Elementy płaszcza ochronnego powinny być nałożone na powierzchnię izolacji właściwej z zachowaniem

A. ubytku.

B. tolerancji.

C. zakładu.

D. pozorów.

BUD.07Pytanie 29

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe Ochrona przed korozją

Wykonanie warstwy zabezpieczającej w miejscu styku pierścienia nośnego z blachą płaszcza ochronnego aluminiowego zapobiega powstawaniu

A. korozji wżerowej.

B. rozszerzalności materiałów.

C. zawilgocenia materiałów.

D. korozji kontaktowej.

BUD.07Pytanie 30

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

Wykonywane dwa zasadnicze typy konstrukcji wsporczej to konstrukcja

A. elastyczna i sztywna.

B. prostopadła i równoległa.

C. prosta i złożona.

D. wzdłużna i poprzeczna.

BUD.07Pytanie 31

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

Do zamocowania blach płaszcza ochronnego na zbiornikach i rurociągach, czyli obiektach o przekroju cylindrycznym, wykorzystuje się konstrukcje o kształcie

A. elipsy.

B. listew.

C. ceowników.

D. pierścieni.

BUD.07Pytanie 32

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

Odpowiednią wytrzymałość na obciążenia statyczne i dynamiczne oraz ograniczenie punktowych mostków cieplnych gwarantuje zastosowanie konstrukcji

A. zespolonej.

B. wsporczej.

C. osłonowej.

D. mieszanej.

BUD.07Pytanie 33

Wykonywanie płaszczy ochronny…

Kategorie: Obróbka blachy Konstrukcje wsporcze i nośne Izolacje przemysłowe

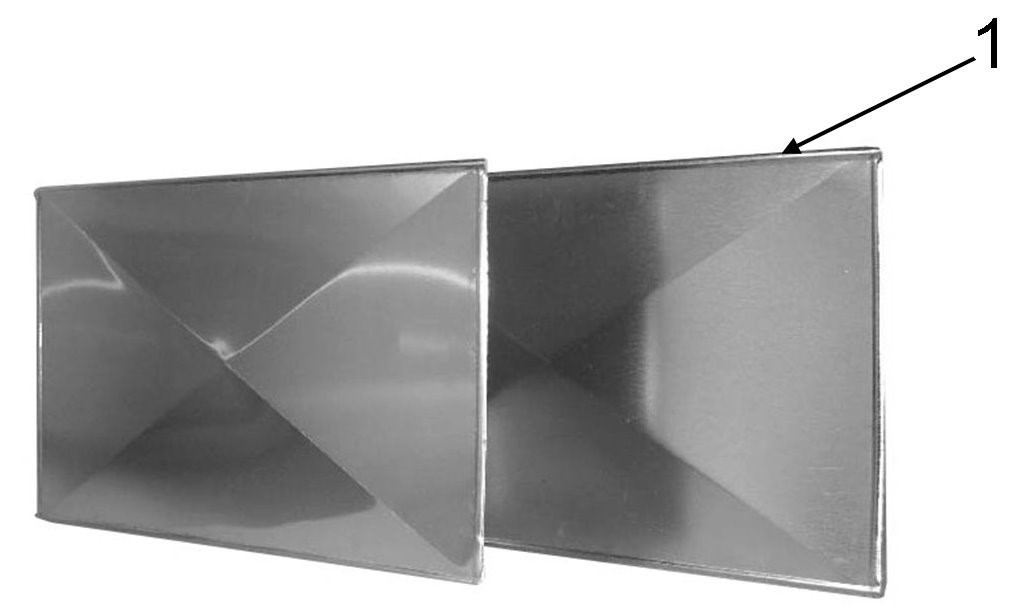

Blachy płaszczy gładkich po nadaniu im kształtu należy usztywnić na krawędziach styków podłużnych i poprzecznych

A. rowkami.

B. korytami.

C. strzępiami.

D. zakładami.

BUD.07Pytanie 34

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Kosztorysowanie i normy

Koszt netto nitownicy pneumatycznej wynosi 565,00 zł. Jaki będzie koszt zakupu tej nitownicy po uwzględnieniu podatku wynoszącego 23%?

A. 615,00 zł

B. 665,00 zł

C. 694,95 zł

D. 676,50 zł

BUD.07Pytanie 35

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Kosztorysowanie i normy

Jaki będzie koszt zakupu 5 kolan 3-segmentowych w cenie 26,68 zł za sztukę i 5 4-segmentowych w cenie 32,52 zł za sztukę?

A. 269,00 zł

B. 133,40 zł

C. 296,00 zł

D. 162,60 zł

BUD.07Pytanie 36

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

Konstrukcji wsporczych nie stosuje się przy izolacji rurociągów o średnicy

A. ≥ 100 mm i grubości warstwy izolacji ≥ 50 mm

B. ≤ 50 mm i grubości warstwy izolacji ≤ 100 mm

C. ≤ 100 mm i grubości warstwy izolacji ≤ 50 mm

D. ≥ 50 mm i grubości warstwy izolacji ≥ 100 mm

BUD.07Pytanie 37

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe Pomiary i rysunek techniczny

Na podstawie tabeli, określ dla jakiego obwodu płaszcza należy wykorzystać blachę o grubości 0,8 mm.

Obwód płaszcza ochronnego mm Grubość blachy minimum - mm Zakładki blach
Podłużne mm Poprzeczne (po obwodzie) mm
Do 400 0,5 30 50
Ponad 400 do 800 0,6 40 50
Ponad 800 do 1500 0,8 50 50
Ponad 1500 do 3900 1,0 50 50
Ponad 3900 1,2 50 50

Obwód płaszcza ochronnego mm	Grubość blachy minimum - mm	Zakładki blach
Podłużne mm	Poprzeczne (po obwodzie) mm
Do 400	0,5	30	50
Ponad 400 do 800	0,6	40	50
Ponad 800 do 1500	0,8	50	50
Ponad 1500 do 3900	1,0	50	50
Ponad 3900	1,2	50	50

A. 300 mm

B. 1510 mm

C. 570 mm

D. 1490 mm

BUD.07Pytanie 38

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Montaż i łączenie Ochrona przed korozją

Do łączenia sąsiednich arkuszy blachy płaszcza ochronnego należy stosować zabezpieczone przed korozją

A. wkręty.

B. klamry.

C. haki.

D. śruby.

BUD.07Pytanie 39

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Obróbka blachy

Na rysunku przedstawiono proces obróbki blachy przez

A. walcowanie.

B. zaginanie.

C. zwijanie.

D. wywijanie.

BUD.07Pytanie 40

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Montaż i łączenie Izolacje przemysłowe

Przedstawione na rozwinięciu elementy po wytrasowaniu i wycięciu będą wykorzystane do zmontowania zaworowego

A. kaptura jednoczęściowego.

B. kaptura dwuczęściowego.

C. króćca jednoczęściowego.

D. króćca dwuczęściowego.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Aby wykonać zabezpieczenie antykorozyjne konstrukcji i aparatury stalowej o powierzchni 50 m², pobrano z magazynu 320 puszek farby po 0,8 litra. Oblicz, ile farby zostało lub zabrakło przy założeniu zużycia 7 litrów na 1 m².

Wymiary gabarytowe arkusza blachy ocynkowanej należy zmierzyć przy użyciu

Obwód wyciętego z blachy ocynkowanej elementu, przedstawionego na rysunku, wynosi

Na podstawie danych w tabeli określ minimalną grubość blachy do wykonania kanału wentylacyjnego prostokątnego niskociśnieniowego z blachy ocynkowanej o wymiarze dłuższego boku równym 678 mm.

W jaki sposób zostały połączone między sobą segmenty kolana przedstawionego na rysunku?

Fragment konstrukcji wsporczej płaszcza ochronnego izolacji, zaznaczony na rysunku znakiem zapytania, jest

Ile czasu zajmie pomalowanie 220 m² powierzchni ściany zbiornika, jeżeli wydajność pistoletu pneumatycznego wynosi 4 m²/min

Do mocowania zamków dźwigniowych kapturów należy stosować

Trasowanie okręgów i krzywych, konstrukcję kątów, odkładanie wymiarów i podział linii wykonuje się za pomocą

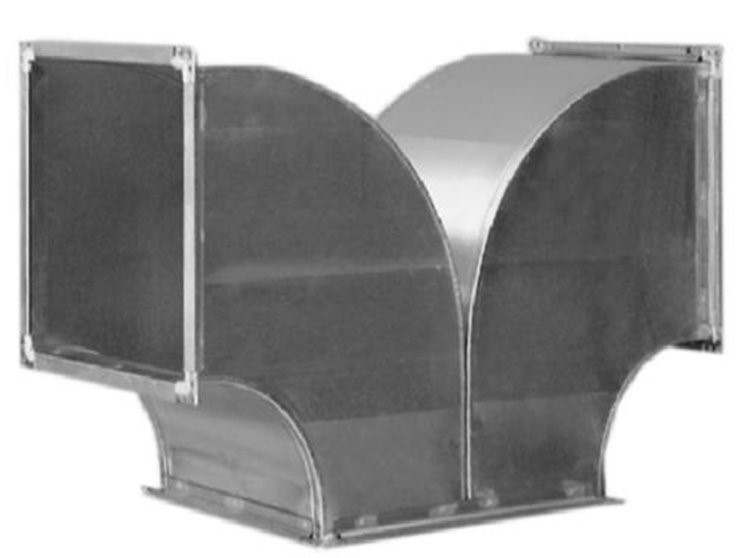

Jak nazywa się przedstawiony na ilustracji element służący do prowadzenia instalacji wentylacyjnej z dwoma odejściami pod dowolnym kątem?

Do wykonania konstrukcji nośnej przedstawionej na rysunku należy przygotować

Na zaworze rurociągu należy wykonać płaszcz ochronny w postaci

Ile wyniesie koszt ocynkowania ogniowego 48 kg blachy, jeżeli ocynkowanie 1 kg blachy kosztuje 1,65 zł?

W jakiego typu konstrukcjach wsporczych stosuje się element dystansowy pokazany na rysunku?

Odstępniki mocowane są do pierścieni konstrukcji nośnej za pomocą przedstawionych na rysunku

Przedstawiony na rysunku płaszcz ochronny izolacji wykonany jest z blachy

Elementy płaszcza ochronnego powinny być nałożone na powierzchnię izolacji właściwej z zachowaniem

Ile należy zapłacić za 42 m² blachy trapezowej ocynkowanej o grubości 0,5 m do wykonania naprawy płaszcza ochronnego na powierzchni zbiornika, jeżeli cena za 1 m² wynosi 15,20 zł?

Korzystając z danych w tabeli wskaż, masę arkusza blachy o wymiarach 1250 × 2500 mm i grubości 23 mm.

W trakcie ostrzenia narzędzi na szlifierce stacjonarnej należy bezwzględnie założyć

Rozbieralną część izolacji armatury na izolowanych rurociągach stanowią

W jakiego typu konstrukcjach wsporczych stosuje się element dystansowy pokazany na ilustracji?

W celu ochrony blach stalowych przed korozją należy pokryć je warstwą

Średnica płaszcza D dla średnicy zewnętrznej rury ø 267 mm i grubości izolacji 60 mm wynosi

W celu całkowitej eliminacji powstawania mostków termicznych, pokazane na rysunku elementy powinny być

Elementy płaszcza ochronnego powinny być nałożone na powierzchnię izolacji właściwej z zachowaniem

Wykonanie warstwy zabezpieczającej w miejscu styku pierścienia nośnego z blachą płaszcza ochronnego aluminiowego zapobiega powstawaniu

Wykonywane dwa zasadnicze typy konstrukcji wsporczej to konstrukcja

Do zamocowania blach płaszcza ochronnego na zbiornikach i rurociągach, czyli obiektach o przekroju cylindrycznym, wykorzystuje się konstrukcje o kształcie

Odpowiednią wytrzymałość na obciążenia statyczne i dynamiczne oraz ograniczenie punktowych mostków cieplnych gwarantuje zastosowanie konstrukcji

Blachy płaszczy gładkich po nadaniu im kształtu należy usztywnić na krawędziach styków podłużnych i poprzecznych

Koszt netto nitownicy pneumatycznej wynosi 565,00 zł. Jaki będzie koszt zakupu tej nitownicy po uwzględnieniu podatku wynoszącego 23%?

Jaki będzie koszt zakupu 5 kolan 3-segmentowych w cenie 26,68 zł za sztukę i 5 4-segmentowych w cenie 32,52 zł za sztukę?

Konstrukcji wsporczych nie stosuje się przy izolacji rurociągów o średnicy

Do łączenia sąsiednich arkuszy blachy płaszcza ochronnego należy stosować zabezpieczone przed korozją

Na rysunku przedstawiono proces obróbki blachy przez

Przedstawione na rozwinięciu elementy po wytrasowaniu i wycięciu będą wykorzystane do zmontowania zaworowego

Wymagane logowanie
