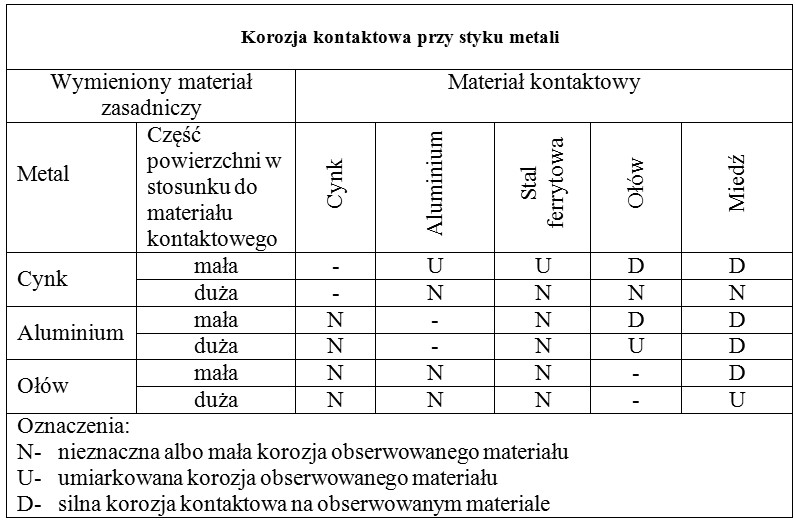

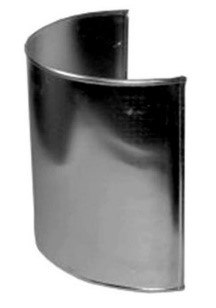

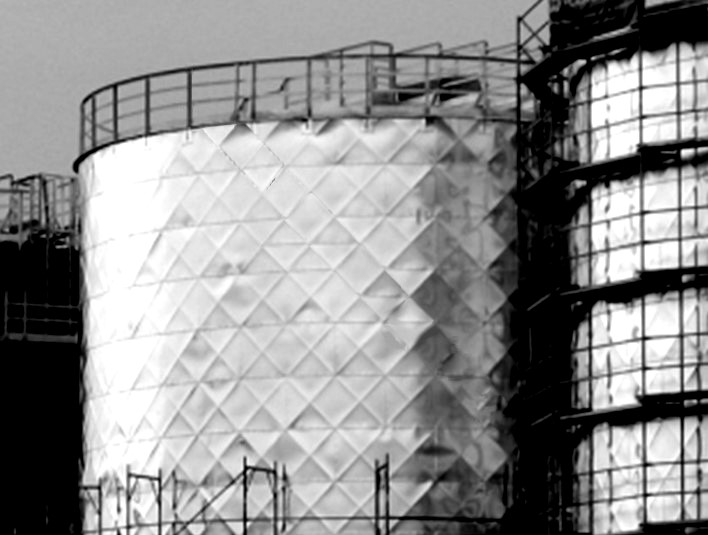

Podczas doboru wkrętów do wykonania płaszcza ochronnego należy zwrócić uwagę na oznaczoną na rysunku numerem 1




| Obwód płaszcza ochronnego mm | Grubość blachy minimum - mm | Zakładki blach | |
|---|---|---|---|
| Podłużne mm | Poprzeczne (po obwodzie) mm | ||
| Do 400 | 0,5 | 30 | 50 |
| Ponad 400 do 800 | 0,6 | 40 | 50 |
| Ponad 800 do 1500 | 0,8 | 50 | 50 |
| Ponad 1500 do 3900 | 1,0 | 50 | 50 |
| Ponad 3900 | 1,2 | 50 | 50 |
| Obwód płaszcza mm | Grubość blachy płaszcza | |
|---|---|---|
| Stal nierdzewna mm | Aluminium mm | |
| do 400 | 0,5 | 0,6 |
| 401 – 800 | 0,6 | 0,8 |
| 801 – 1200 | 0,7 | 1,0 |
| 1201 – 2000 | 0,8 | 1,0 |
| powyżej 2000 | 0,8 | 1,2 |






| Nominalne grubości blachy t [mm] | Dopuszczalne odchyłki | |||
|---|---|---|---|---|
| Klasa A | Klasa B | Klasa C | Klasa D | |
| 3≤t<5 | − 0,3 + 0,7 | − 0,3 + 0,7 | 0 + 1,0 | − 0,5 + 0,5 |
| 5≤t<8 | − 0,4 + 0,8 | − 0,3 + 0,9 | 0 + 1,2 | − 0,6 + 0,6 |
| 8≤t<15 | − 0,5 + 0,9 | − 0,3 + 1,1 | 0 + 1,4 | − 0,7 + 0,7 |
| 15≤t<25 | − 0,6 + 1,0 | − 0,3 + 1,3 | 0 + 1,6 | − 0,8 + 0,8 |
| 25≤t<40 | − 0,7 + 1,3 | − 0,3 + 1,7 | 0 + 2,0 | − 1,0 + 1,0 |
| 40≤t<80 | − 0,9 + 1,7 | − 0,3 + 2,3 | 0 + 2,6 | − 1,3 + 1,3 |
| 80≤t<150 | − 1,1 + 2,1 | − 0,3 + 2,9 | 0 + 3,2 | − 1,6 + 1,6 |
| 150≤t<250 | − 1,2 + 2,4 | − 0,3 + 3,3 | 0 + 3,6 | − 1,8 + 1,8 |
| 250≤t<400 | − 1,3 + 3,5 | − 0,3 + 4,5 | 0 + 4,8 | − 2,4 + 2,4 |
