Wykonywanie płaszczy ochronny…

Na podstawie danych w tabeli określ powierzchnię rury o średnicy 0,25 m i długości 3 m, na której należy wykonać płaszcz ochronny.

Lp.Średnica rury mmŚrednica rury mDługość rury mPole powierzchni rury m²
11000,1030,94
21600,1631,51
32000,2031,88
42500,2532,36
53150,3232,97
64000,4033,77
75000,5034,71
86300,6335,93

A. 3,77 m<sup>2</sup>
B. 2,36 m<sup>2</sup>
C. 1,88 m<sup>2</sup>
D. 2,97 m<sup>2</sup>
Wykonywanie płaszczy ochronny…

Na podstawie tabeli, określ dla jakiego obwodu płaszcza należy wykorzystać blachę o grubości 0,8 mm.

Obwód płaszcza ochronnego mmGrubość blachy minimum - mmZakładki blach
Podłużne mmPoprzeczne (po obwodzie) mm
Do 4000,53050
Ponad 400 do 8000,64050
Ponad 800 do 15000,85050
Ponad 1500 do 39001,05050
Ponad 39001,25050

A. 1510 mm
B. 570 mm
C. 300 mm
D. 1490 mm
Wykonywanie płaszczy ochronny…

Na podstawie tabeli określ, dla jakiej grubości blachy dopuszczalna odchyłka wynosi – 0,3 + 1,7.

Nominalne grubości
blachy
t [mm]		Dopuszczalne odchyłki
Klasa AKlasa BKlasa CKlasa D
3≤t<5− 0,3 + 0,7− 0,3 + 0,70 + 1,0− 0,5 + 0,5
5≤t<8− 0,4 + 0,8− 0,3 + 0,90 + 1,2− 0,6 + 0,6
8≤t<15− 0,5 + 0,9− 0,3 + 1,10 + 1,4− 0,7 + 0,7
15≤t<25− 0,6 + 1,0− 0,3 + 1,30 + 1,6− 0,8 + 0,8
25≤t<40− 0,7 + 1,3− 0,3 + 1,70 + 2,0− 1,0 + 1,0
40≤t<80− 0,9 + 1,7− 0,3 + 2,30 + 2,6− 1,3 + 1,3
80≤t<150− 1,1 + 2,1− 0,3 + 2,90 + 3,2− 1,6 + 1,6
150≤t<250− 1,2 + 2,4− 0,3 + 3,30 + 3,6− 1,8 + 1,8
250≤t<400− 1,3 + 3,5− 0,3 + 4,50 + 4,8− 2,4 + 2,4

A. 15 mm ≤ t < 25 mm
B. 8 mm ≤ t < 15 mm
C. 25 mm ≤ t < 40 mm
D. 40 mm ≤ t < 80 mm
Wykonywanie płaszczy ochronny…

Wykonanie pomiarów wymiarów zewnętrznych i wewnętrznych przedmiotów z dokładnością do 0,05 milimetra umożliwia zbudowana z prowadnicy i suwaka oraz elementów pomiarowych

A. mikrometr.
B. miara drewniana.
C. suwmiarka.
D. miara zwijana.
Wykonywanie płaszczy ochronny…

Na podstawie tabeli określ wymiary blach, dla których odchyłka grubości wynosi +/- 0,70 mm.

grubość mmdopuszczalne odchyłki grubości przy szerokości mm
powyżejwłączniedo 1250 włącznie1250-16001600-2000
2,54+/- 0,28+/- 0,28+/- 0,32
45+/- 0,30+/- 0,30+/- 0,35
56+/- 0,32+/- 0,32+/- 0,40
68+/- 0,35+/- 0,40+/- 0,40
810+/- 0,45+/- 0,50+/- 0,50
1015+/- 0,50+/- 0,60+/- 0,65
1520+/- 0,60+/- 0,70+/- 0,75
2030+/- 0,65+/- 0,75+/- 0,85
3040+/- 0,75+/- 0,85+/- 1,00
4050+/- 0,90+/- 1,00+/- 1,10
5060+/- 1,10+/- 1,20+/- 1,40
6080+/- 1,40+/- 1,50+/- 1,70
80100+/- 1,70+/- 1,70+/- 1,90
100150+/- 2,20+/- 2,20+/- 2,70
150200+/- 2,80+/- 2,80+/- 3,30

A. 12 mm × 1500 mm
B. 25 mm × 1650 mm
C. 16 mm × 1650 mm
D. 16 mm × 1500 mm
Wykonywanie płaszczy ochronny…

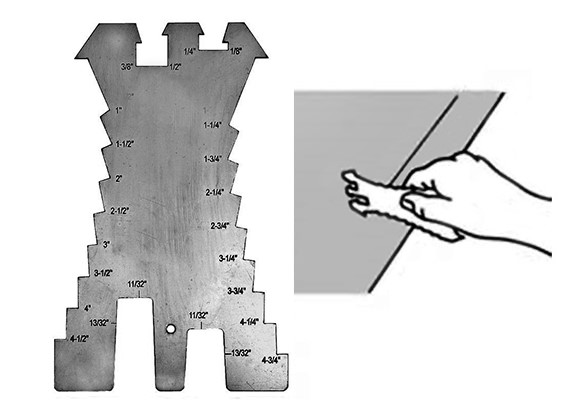

Przedstawiony na rysunku szablon należy wykorzystać do

Ilustracja do pytania 30
A. pomiaru szerokości arkusza blachy.
B. pomiaru grubości arkusza blachy.
C. szlifowania krawędzi arkusza blachy.
D. trasowania na arkuszu blachy.
Wykonywanie płaszczy ochronny…

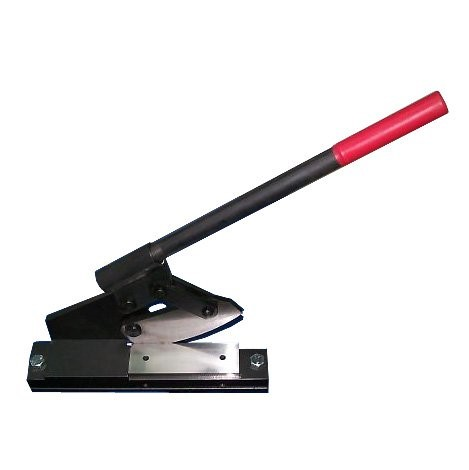

Jakie nożyce przedstawione zostały na rysunku, które są przykręcane bezpośrednio do stołu przy pomocy śrub lub w szczękach imadła?

Ilustracja do pytania 35
A. Tarczoowe.
B. Szczękowe.
C. Krążkowe.
D. Dźwigniowe.
