Wykonywanie płaszczy ochronny…
Podczas doboru wkrętów do wykonania płaszcza ochronnego należy zwrócić uwagę na oznaczoną na rysunku numerem 1
A. długość wkręta.
B. średnicę gwintu.
C. średnicę główki.
D. długość gwintu.
Filtrowanie pytań
Wykonywanie płaszczy ochronny…
Z wyjątkiem zakładek blach na dylatacjach, czyli miejscu przesuwnym, wszystkie zakładki blach należy łączyć
A. wkrętami do blach lub nitami.
B. hakami aluminiowymi.
C. kołkami rozporowymi lub szybkiego montażu.
D. gwoździami ocynkowanymi.
Wykonywanie płaszczy ochronny…
Jeżeli do połączenia blach płaszcza ochronnego należy zastosować połączenia nierozłączne pośrednie, to elementami łączącymi będą
A. śruby.
B. wkręty.
C. nity.
D. sworznie.
Wykonywanie płaszczy ochronny…
Na rysunkach przedstawione zostały kolejne fazy łączenia nierozłącznego wykorzystywanego podczas wykonywania konstrukcji wsporczych za pomocą
A. blachowkrętów.
B. kołków.
C. nitów.
D. śrub.
Wykonywanie płaszczy ochronny…
Ile zamków dźwigniowych wykorzystano do montażu przedstawionego na rysunku kaptura?
A. 5 szt.
B. 4 szt.
C. 8 szt.
D. 6 szt.
Wykonywanie płaszczy ochronny…
Na rozgałęzieniu przewodu rurociągu należy zastosować płaszcz ochronny w postaci
A. łuku.
B. kolana.
C. czwórnika.
D. zwężki.
Wykonywanie płaszczy ochronny…
Zamki dźwigniowe instalowane bezpośrednio do kaptura lub do taśmy, która się na nim znajduje, służą do ich
A. zamykana.
B. obrony.
C. dylatowania.
D. dekoracji.
Wykonywanie płaszczy ochronny…
Na rysunku przedstawiono sposób łączenia blach płaszcza ochronnego za pomocą
A. blachowkrętów.
B. śrub.
C. kołków.
D. nitów.
Wykonywanie płaszczy ochronny…
Przedstawione na rysunku narzędzie służy do wykonywania
A. połączeń gwintowanych.
B. połączeń nitowanych.
C. odsadzeń montażowych.
D. otworów montażowych.
Wykonywanie płaszczy ochronny…
Do połączenia elementów konstrukcji wsporczej przedstawionych na rysunku, podczas wykonywania płaszcza ochronnego blacharz wykorzystuje
A. śruby.
B. nity.
C. wkręty.
D. kołki.
Wykonywanie płaszczy ochronny…
Do mocowania zamków dźwigniowych oznaczonych na rysunku numerem 1, zgodnie z normą PN-B-20105:2014-09, należy wykorzystać
A. wkręty.
B. kołki.
C. śruby.
D. nity.
Wykonywanie płaszczy ochronny…
Przedstawione na rysunku połączenie elementów konstrukcji wsporczej wykonano technologią
A. lutowania.
B. spawania.
C. kołkowania.
D. nitowania.
Wykonywanie płaszczy ochronny…
Operacje technologiczne niezbędne do wykonania elementu przedstawionego na rysunku są następujące:
A. cięcie, zaginanie, wiercenie, zgrzewanie.
B. wiercenie, żłobienie, zwijanie, zginanie.
C. zaginanie, żłobienie, zwijanie, zgrzewanie.
D. cięcie, zwijanie, żłobienie, montaż.
Wykonywanie płaszczy ochronny…
Który z łączników służy do mocowania elementów płaszczy ochronnych z blachy ocynkowanej?
A. Łącznik 1
B. Łącznik 4
C. Łącznik 3
D. Łącznik 2
Wykonywanie płaszczy ochronny…
Pojedyncze segmenty płaszcza denka wypukłego zbiornika należy wykonać, stosując
A. łączenie nakładką z odsadzka.
B. rowek czołowy i zwykłe zakończenie na przeciwległych krawędziach.
C. rowek wypukły i wklęsły na przeciwległych krawędziach.
D. łączenie na rozwalcowanie.
Wykonywanie płaszczy ochronny…
Do połączenia dwóch arkuszy blachy z zastosowaniem przedstawionych na rysunku nitów należy zastosować
A. zaciskarkę.
B. wkrętarkę.
C. szczypce.
D. nitownicę.
Wykonywanie płaszczy ochronny…
Na fragmentach trasy izolacji, w których rurociągi zmniejszają lub zwiększają swoje średnice, należy zastosować przedstawiony na rysunku
A. króciec.
B. dekel.
C. kaptur.
D. stożek.
Wykonywanie płaszczy ochronny…
Do wykonania konstrukcji nośnej przedstawionej na rysunku należy przygotować
A. 2 pierścienie zaciskowe, 6 nitów i 4 śruby.
B. 2 opaski zaciskowe, 6 śrub i 4 nity.
C. 2 oringi zaciskowe, 6 kołków i 4 zamki.
D. 2 obręcze zaciskowe, 6 zawleczek i 4 kotwy.
Wykonywanie płaszczy ochronny…
Na zaworze rurociągu należy wykonać płaszcz ochronny w postaci
A. kaptura.
B. prostki.
C. dennicy.
D. redukcji.
Wykonywanie płaszczy ochronny…
Przedstawione na rozwinięciu elementy po wytrasowaniu i wycięciu będą wykorzystane do zmontowania zaworowego
A. króćca jednoczęściowego.
B. króćca dwuczęściowego.
C. kaptura dwuczęściowego.
D. kaptura jednoczęściowego.
Wykonywanie płaszczy ochronny…
Jakiego rodzaju połączenia nie należy wykonywać przy uzupełnianiu brakujących szpilek mocujących izolację?
A. Gwintowanego.
B. Zgrzewanego.
C. Spawanego.
D. Klejonego.
Wykonywanie płaszczy ochronny…
Przy wyborze nita należy kierować się nie tylko jego średnicą odcinka roboczego, ale również
A. gęstością.
B. szerokością.
C. długością.
D. kolorem.
Wykonywanie płaszczy ochronny…
Rozbieralną część izolacji armatury na izolowanych rurociągach stanowią
A. kołpaki i kaptury.
B. zwężki.
C. kolana i łuki.
D. czopuchy.
Wykonywanie płaszczy ochronny…
Do połączenia każdego z pierścieni konstrukcji wsporczej pokazanej na rysunku, należy wykorzystać
A. cztery nity zrywalne.
B. dwa nity zrywalne.
C. cztery śruby stalowe.
D. dwie śruby stalowe.
Wykonywanie płaszczy ochronny…

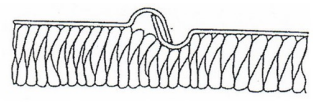

Na którym z rysunków przedstawiono łączenie arkuszy blach płaszcza ochronnego metodą rowek w rowek?
A. Rysunek 4
B. Rysunek 1
C. Rysunek 3
D. Rysunek 2
Wykonywanie płaszczy ochronny…
Do łączenia sąsiednich arkuszy blachy płaszcza ochronnego należy stosować zabezpieczone przed korozją
A. haki.
B. klamry.
C. wkręty.
D. śruby.
Wykonywanie płaszczy ochronny…
Którego z przedstawionych wierteł należy użyć do wiercenia otworów pod nity w aluminium?
A. Wiertło 1
B. Wiertło 3
C. Wiertło 2
D. Wiertło 4
Wykonywanie płaszczy ochronny…
Przed wykonaniem płaszcza ochronnego izolacji kolana należy ustalić
A. promień kolana, kąt kolana i rodzaj blachy.
B. grubość blachy, rodzaj izolacji, promień i kąt kolana.
C. grubość izolacji, średnicę rurociągu, ilość segmentów, promień i kąt kolana.
D. rodzaj blachy, kąt i promień kolana, ilość i sposób łączenia segmentów.
Wykonywanie płaszczy ochronny…
Na obu końcach stożkowych lub mimośrodowych redukcji płaszcza należy założyć
A. pierścienie.
B. zawleczki.
C. kołnierze.
D. korki.
Wykonywanie płaszczy ochronny…
Na rysunku przedstawione zostało stosowane na stykach blach łączenie
A. zacisk w zacisk.
B. na rąbek leżący.
C. zwykłe zakończone rowkiem.
D. rowek w rowek.
Wykonywanie płaszczy ochronny…
Konstrukcję nośną na rurociągach poziomych należy montować przez
A. lutowanie.
B. przyłożenie i przyspawanie pierścieni.
C. zgrzewanie.
D. nałożenie i skręcie pierścieni.
Wykonywanie płaszczy ochronny…
Na każdym z odcinków płaszcza ochronnego z blachy ocynkowanej o długości 1000 mm znajduje się po 6 otworów w równych odstępach Ø 3,2 mm pod blachowkręt na obu stronach. Ile blachowkrętów należy zakupić do połączenia 14 takich płaszczy.
A. 129 szt.
B. 84 szt.
C. 48 szt.
D. 192 szt.
Wykonywanie płaszczy ochronny…
Do mocowania zamków dźwigniowych kapturów należy stosować
A. wkręty.
B. nity.
C. kołki.
D. śruby.
Wykonywanie płaszczy ochronny…

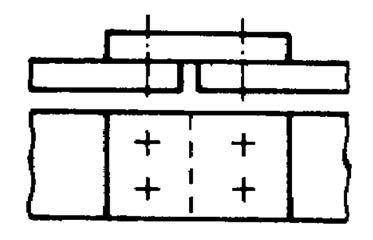

Jaki rodzaj połączenia nitowego przedstawiono na rysunku?
A. Nakładkowe dwustronne niesymetryczne.
B. Nakładkowe dwustronne symetryczne.
C. Nakładkowe jednostronne.
D. Zakładkowe dwurzędowe.
Wykonywanie płaszczy ochronny…
Na obiektach pionowych płaszcz ochronny należy mocować do
A. obejm mocujących.
B. pierścieni nośnych.
C. szpilek plastikowych.
D. profili cienkościennych.
Wykonywanie płaszczy ochronny…
Określ całkowity koszt montażu płaszcza kanału aluminiowego o wysokości 0,5 mm i długości 12 m oraz 4 kształtek. Koszt montażu 1 m płaszcza wynosi 135,00 zł, a 1 kształtka kosztuje 85,00 zł?
A. 1960,00 zł
B. 1900,00 zł
C. 1940,00 zł
D. 1920,00 zł
Wykonywanie płaszczy ochronny…
Po przekroczeniu na kolanie odstępu 700 mm pomiędzy początkiem i końcem mierzonym po zewnętrznej stronie kolana należy zastosować
A. konstrukcję pośrednią.
B. zawiesie rurociągu.
C. przekładkę termiczną.
D. śrubę zaciskową.
Wykonywanie płaszczy ochronny…
W jaki sposób zostały połączone między sobą segmenty kolana przedstawionego na rysunku?
A. Rowek w rowek.
B. Na zakładkę.
C. Metodą lutowania.
D. Na rąbek.
Wykonywanie płaszczy ochronny…
Pierścienie konstrukcji nośnej rurociągu poziomego należy
A. kleić.
B. zgrzewać.
C. skręcać.
D. lutować.
Wykonywanie płaszczy ochronny…
W ramach odbioru końcowego płaszcza ochronnego należy zbadać go na zgodność
A. sposobu wykonania zamocowania izolacji.
B. liczby wykonanych warstw izolacji.
C. jakości wykonania doszczelnienia styków wzdłużnych i poprzecznych elementów izolacji.
D. poprawności wykonania zakładów wzdłużnych i poprzecznych elementów płaszcza.
