Wykonywanie płaszczy ochronny…
Fragment konstrukcji wsporczej płaszcza ochronnego izolacji, zaznaczony na rysunku znakiem zapytania, jest
A. odstępnikiem.
B. listwą profilową.
C. elementem elastycznym.
D. szpilką.
Filtrowanie pytań
BUD.07 Pytanie 2
Wykonywanie płaszczy ochronny…
Na podstawie danych w tabeli określ powierzchnię rury o średnicy 0,25 m i długości 3 m, na której należy wykonać płaszcz ochronny.
| Lp. | Średnica rury mm | Średnica rury m | Długość rury m | Pole powierzchni rury m² |
|---|---|---|---|---|
| 1 | 100 | 0,10 | 3 | 0,94 |
| 2 | 160 | 0,16 | 3 | 1,51 |
| 3 | 200 | 0,20 | 3 | 1,88 |
| 4 | 250 | 0,25 | 3 | 2,36 |
| 5 | 315 | 0,32 | 3 | 2,97 |
| 6 | 400 | 0,40 | 3 | 3,77 |
| 7 | 500 | 0,50 | 3 | 4,71 |
| 8 | 630 | 0,63 | 3 | 5,93 |
A. 2,97 m<sup>2</sup>
B. 2,36 m<sup>2</sup>
C. 1,88 m<sup>2</sup>
D. 3,77 m<sup>2</sup>
Wykonywanie płaszczy ochronny…
Na rysunkach przedstawione zostały kolejne fazy łączenia nierozłącznego wykorzystywanego podczas wykonywania konstrukcji wsporczych za pomocą
A. blachowkrętów.
B. śrub.
C. nitów.
D. kołków.
Wykonywanie płaszczy ochronny…
Na rysunku przedstawiony został płaszcz ochronny wykonany z blachy nierdzewnej w postaci
A. króćca.
B. zwężki.
C. kołpaka.
D. kaptura.
Wykonywanie płaszczy ochronny…
Na rozgałęzieniu przewodu rurociągu należy zastosować płaszcz ochronny w postaci
A. kolana.
B. łuku.
C. czwórnika.
D. zwężki.
BUD.07 Pytanie 6
Wykonywanie płaszczy ochronny…
Przedmiar pierścieni zwykłych konstrukcji nośnej płaszcza izolacji na rurociąg polega na ustaleniu
A. grubości izolacji oraz ilości odstępników.
B. średnicy rurociągu oraz grubości izolacji.
C. grubości płaskownika oraz grubości izolacji.
D. średnicy rurociągu oraz grubości płaskownika.
Wykonywanie płaszczy ochronny…
Na podstawie danych zawartych w tabeli dobierz grubość blachy płaszcza ochronnego ze stali nierdzewnej, którego obwód wynosi 1233 mm.
| Obwód płaszcza mm | Grubość blachy płaszcza | |
|---|---|---|
| Stal nierdzewna mm | Aluminium mm | |
| do 400 | 0,5 | 0,6 |
| 401 – 800 | 0,6 | 0,8 |
| 801 – 1200 | 0,7 | 1,0 |
| 1201 – 2000 | 0,8 | 1,0 |
| powyżej 2000 | 0,8 | 1,2 |
A. 0,7 mm
B. 0,8 mm
C. 0,6 mm
D. 0,9 mm
Wykonywanie płaszczy ochronny…
Do połączenia elementów konstrukcji wsporczej przedstawionych na rysunku, podczas wykonywania płaszcza ochronnego blacharz wykorzystuje
A. wkręty.
B. śruby.
C. nity.
D. kołki.
BUD.07 Pytanie 9
Wykonywanie płaszczy ochronny…
Jak nazywa się przedstawiony na rysunku element służący do prowadzenia instalacji wentylacyjnej z dwoma odejściami pod dowolnym kątem?
A. Trójnik redukcyjny.
B. Dyfuzor asymetryczny.
C. Odsadzka asymetryczna.
D. Trójnik orłowy.
Wykonywanie płaszczy ochronny…
Przedstawioną na rysunku zaślepkę z blachy ocynkowanej należy wykorzystać do
A. zakończeń izolacji rurociągów lub maskowania otworów instalacji, króćców używanych doraźnie.
B. zakończeń izolacji kanałów wentylacyjnych, zbiorników, kotłów, turbin innych na powierzchniach płaskich.
C. izolacji między innymi kanałów wentylacyjnych, zbiorników, kotłów, turbin oraz innych o przekroju kołowym.
D. izolacji kołnierzy skręcanych oraz innych elementów o przekroju kołowym instalacji grzewczych i technologicznych, instalacji ciepło i zimnochronnych.
Wykonywanie płaszczy ochronny…
W miejscu oznaczonym cyfrą 1 po obwodzie blachy, która wykorzystana zostanie do wykonania płaszcza ochronnego, należy wykonać
A. żłobienie.
B. skręcenie.
C. rozszczepienie.
D. tłoczenie.
Wykonywanie płaszczy ochronny…
Wysokość fali blachy trapezowej przedstawionej na rysunku stosowanej do wykonania płaszczy ochronnych zbiorników wynosi
A. 80,0 mm
B. 27,0 mm
C. 16,5 mm
D. 136,0 mm
Wykonywanie płaszczy ochronny…
Przedstawione na rysunku połączenie elementów konstrukcji wsporczej wykonano technologią
A. nitowania.
B. spawania.
C. kołkowania.
D. lutowania.
Wykonywanie płaszczy ochronny…
Pojedyncze segmenty płaszcza denka wypukłego zbiornika należy wykonać, stosując
A. łączenie nakładką z odsadzka.
B. rowek wypukły i wklęsły na przeciwległych krawędziach.
C. łączenie na rozwalcowanie.
D. rowek czołowy i zwykłe zakończenie na przeciwległych krawędziach.
Wykonywanie płaszczy ochronny…
Do wykonania odpowiednio zaginanej i kantowanej blachy kopertowej, z której wykonany został przedstawiony na rysunku płaszcz ochronny zbiornika, wykorzystano blachy
A. podestowe.
B. faliste.
C. perforowane.
D. płaskie.
BUD.07 Pytanie 16
Wykonywanie płaszczy ochronny…
Na rysunku została przedstawiona kształtka umożliwiająca zwężenie lub rozszerzenie średnicy przewodu wentylacyjnego. Jest to
A. przepustnica jednopłaszczyznowa.
B. redukcja symetryczna segmentowa.
C. przepustnica jednopłaszczyznowa okrągła.
D. redukcja asymetryczna segmentowa.
Wykonywanie płaszczy ochronny…
Na rysunku przedstawiono osłonę z blachy aluminiowej na powierzchnie
A. skośne.
B. rombowe.
C. walcowe.
D. płaskie.
Wykonywanie płaszczy ochronny…
Do rekonstrukcji elementu płaszcza ochronnego wykonanego z blachy i wykonania rowka przeciwwodnego należy zastosować
A. zwojarkę krawędziową i nożyce gilotynowe.
B. żłobiarkę i zwojarkę krawędziową.
C. zwijarkę trójwalcową i krawędziarkę.
D. zwijarkę trójwalcową i żłobiarkę.
Wykonywanie płaszczy ochronny…
Na fragmentach trasy izolacji, w których rurociągi zmniejszają lub zwiększają swoje średnice, należy zastosować przedstawiony na rysunku
A. dekel.
B. stożek.
C. kaptur.
D. króciec.
BUD.07 Pytanie 20
Wykonywanie płaszczy ochronny…
Zjawisko powstawania „białej rdzy” pojawiający się na konstrukcjach wsporczych dotyczy procesu korozyjnego
A. żeliwa.
B. brązu.
C. cynku.
D. miedzi.
Wykonywanie płaszczy ochronny…
Do wykonania konstrukcji nośnej przedstawionej na rysunku należy przygotować
A. 2 pierścienie zaciskowe, 6 nitów i 4 śruby.
B. 2 oringi zaciskowe, 6 kołków i 4 zamki.
C. 2 opaski zaciskowe, 6 śrub i 4 nity.
D. 2 obręcze zaciskowe, 6 zawleczek i 4 kotwy.
Wykonywanie płaszczy ochronny…
Na rysunku przedstawiono
A. talerzyki zaciskowe.
B. przekładki izolacyjne.
C. pierścienie oporowe.
D. mostki termiczne.
Wykonywanie płaszczy ochronny…
Na zaworze rurociągu należy wykonać płaszcz ochronny w postaci
A. prostki.
B. kaptura.
C. redukcji.
D. dennicy.
Wykonywanie płaszczy ochronny…
Odpowiednią wytrzymałość na obciążenia statyczne i dynamiczne oraz ograniczenie punktowych mostków cieplnych gwarantuje zastosowanie konstrukcji
A. mieszanej.
B. zespolonej.
C. wsporczej.
D. osłonowej.
Wykonywanie płaszczy ochronny…
Przedstawione na rozwinięciu elementy po wytrasowaniu i wycięciu będą wykorzystane do zmontowania zaworowego
A. kaptura jednoczęściowego.
B. kaptura dwuczęściowego.
C. króćca dwuczęściowego.
D. króćca jednoczęściowego.
BUD.07 Pytanie 26
Wykonywanie płaszczy ochronny…
Przedstawiony na rysunku króciec płaszcza ochronnego izolacji jest fragmentem trójnika
A. prostego o różnych średnicach rur.
B. skośnego o różnych średnicach rur.
C. skośnego o równych średnicach rur.
D. prostego o równych średnicach rur.
Wykonywanie płaszczy ochronny…
Wymiary przekrojów pierścieni nośnych konstrukcji wraz z odstępnikami wykonanymi z bednarki lub płaskownika zależą od
A. grubości ściany obiektu izolowanego.
B. właściwości czynnika przepływającego obiektem izolowanym.
C. prędkości czynnika przepływającego obiektem izolowanym.
D. średnicy zewnętrznej obiektu izolowanego.
BUD.07 Pytanie 28
Wykonywanie płaszczy ochronny…
Na podstawie danych w tabeli oraz rysunku określ masę kolana o średnicy 650 mm i kącie 30°.
A. 12,50 kg
B. 9,40 kg
C. 10,90 kg
D. 8,40 kg
BUD.07 Pytanie 29
Wykonywanie płaszczy ochronny…
Zastosowanie warstwy zabezpieczającej z powłoki malarskiej na styku pierścienia nośnego z blachą, z której wykonany został płaszcz ochronny, pozwala uniknąć
A. pękania blachy.
B. korozji naprężeniowej.
C. wybrzuszenia blachy.
D. korozji kontaktowej.
Wykonywanie płaszczy ochronny…
Na rysunku przedstawiona została, stosowana do zamontowania płaszcza ochronnego w odpowiedniej odległości od obiektu izolowanego, konstrukcja
A. wahadłowa.
B. wzmacniająca.
C. pośrednia.
D. wsporcza.
Wykonywanie płaszczy ochronny…

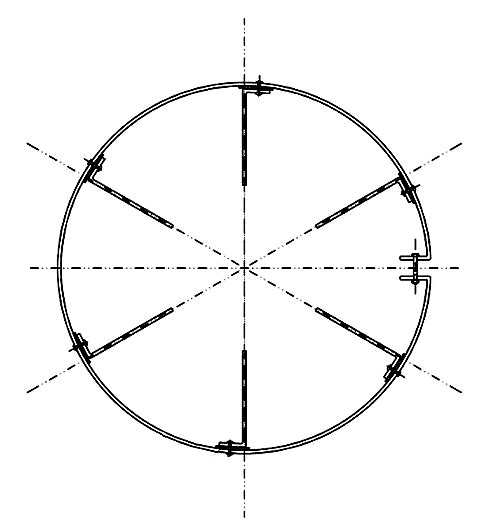

Do połączenia każdego z pierścieni konstrukcji wsporczej pokazanej na rysunku, należy wykorzystać
A. cztery śruby stalowe.
B. dwa nity zrywalne.
C. dwie śruby stalowe.
D. cztery nity zrywalne.
Wykonywanie płaszczy ochronny…

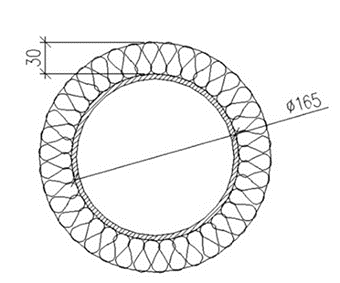

Średnica rurociągu wraz z izolacją na powierzchni którego należy wykonać płaszcz ochronny, wynosi
A. 60 mm
B. 165 mm
C. 195 mm
D. 225 mm
Wykonywanie płaszczy ochronny…

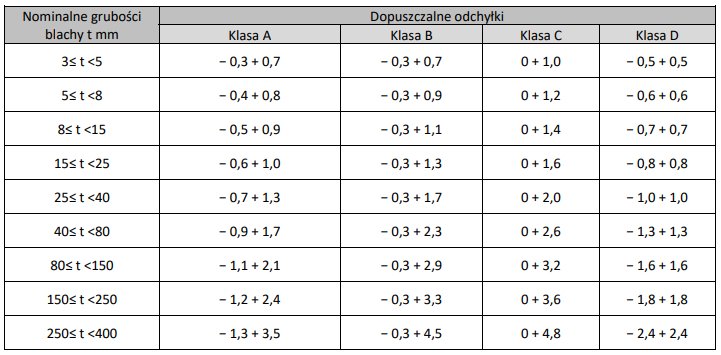

Dopuszczana odchyłka kształtu i wymiaru wg EN 10029 dla blachy grubości 39 mm klasy B wynosi
A. − 0,7 + 1,3
B. − 0,9 + 1,7
C. − 0,3 + 1,3
D. − 0,3 + 1,7
Wykonywanie płaszczy ochronny…
Jaki będzie koszt robocizny poniesiony przy wykonaniu 10 konstrukcji wsporczych, jeżeli nakłady normowe na 1 sztukę wynoszą 1,25 r-g, a koszt 1 r-g, to 25,00 zł?
A. 310,50 zł
B. 315,00 zł
C. 300,00 zł
D. 312,50 zł
Wykonywanie płaszczy ochronny…
Konstrukcja wsporcza musi być tak ukształtowana, by strumień ciepła przekazywany od płaszcza był
A. punktowy.
B. zmienny.
C. możliwie najmniejszy.
D. możliwie największy.
Wykonywanie płaszczy ochronny…

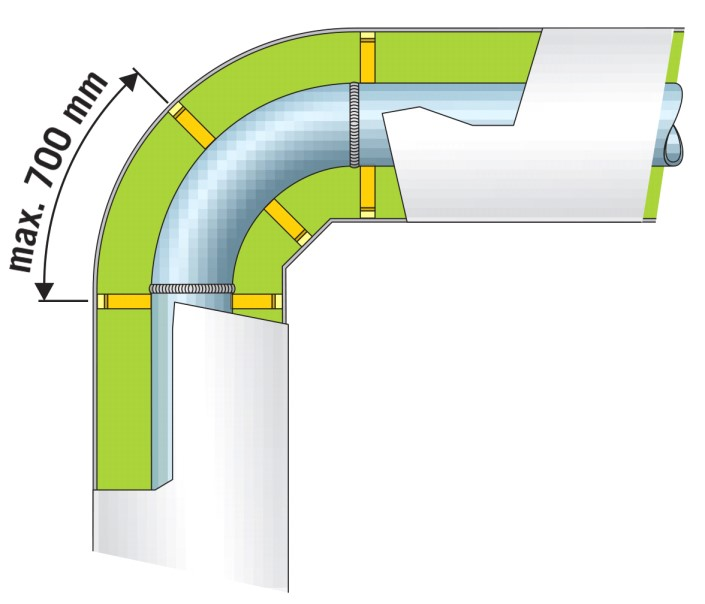

Gdy odległość między podporami kształtek wynosi więcej niż 700 mm, należy zastosować
A. konstrukcję pośrednią.
B. konstrukcję graniczną.
C. podwieszenie rurociągu.
D. przekładkę pośrednią.
Wykonywanie płaszczy ochronny…
Cyfrą 1 oznaczono wykonaną w postaci odstępników, pierścieni i bednarki
A. konstrukcję wsporczą.
B. otulinę.
C. ścianę zbiornika.
D. płaszcz ochronny.
BUD.07 Pytanie 38
Wykonywanie płaszczy ochronny…
Na rysunku cyfrą 1 oznaczono
A. pierścień konstrukcyjny wewnętrzny.
B. ogranicznik dla izolacji.
C. pierścień konstrukcyjny zewnętrzny.
D. płaszcz ochronny izolacji.
Wykonywanie płaszczy ochronny…
Wykonywane dwa zasadnicze typy konstrukcji wsporczej to konstrukcja
A. prostopadła i równoległa.
B. elastyczna i sztywna.
C. wzdłużna i poprzeczna.
D. prosta i złożona.
BUD.07 Pytanie 40
Wykonywanie płaszczy ochronny…
Odczytaj z rysunku ile wynosi rozstaw opasek mocujących płaszcz ochronny izolacji cieplnej.
A. 950 mm
B. 1000 mm
C. 250 mm
D. 60 mm
