Monter Izolacji Przemysłowych - Lista pytań egzaminacyjnych

BUD.07Pytanie 161

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Montaż i łączenie

Do mocowania zamków dźwigniowych oznaczonych na rysunku numerem 1, zgodnie z normą PN-B-20105:2014-09, należy wykorzystać

A. kołki.

B. nity.

C. śruby.

D. wkręty.

BUD.07Pytanie 162

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Montaż i łączenie Pomiary i rysunek techniczny

Na którym z rysunków przedstawiono łączenie arkuszy blach płaszcza ochronnego metodą rowek w rowek?

Rysunek 2

Rysunek 3

Rysunek 1

Rysunek 4

BUD.07Pytanie 163

Wykonywanie płaszczy ochronny…

Kategorie: Montaż i łączenie Izolacje przemysłowe

Przy wyborze nita należy kierować się nie tylko jego średnicą odcinka roboczego, ale również

A. szerokością.

B. gęstością.

C. kolorem.

D. długością.

BUD.07Pytanie 164

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Kosztorysowanie i normy

Wyniki badań odbiorczych płaszcza ochronnego zgodnie z zaleceniami norm dotyczacych poprawności jego wykonania należy zapisać w

A. dzienniku.

B. certyfikacie.

C. protokole.

D. aprobacie.

BUD.07Pytanie 165

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe

Uszczelki z paroszczelnego i wodoszczelnego materiału należy zastosować na połączeniach wzdłużnych i poprzecznych płaszcza w celu zapewnienia jego

A. elastyczności.

B. stateczności.

C. szczelności.

D. plastyczności.

BUD.07Pytanie 166

Wykonywanie płaszczy ochronny…

Kategorie: Montaż i łączenie Izolacje przemysłowe Pomiary i rysunek techniczny

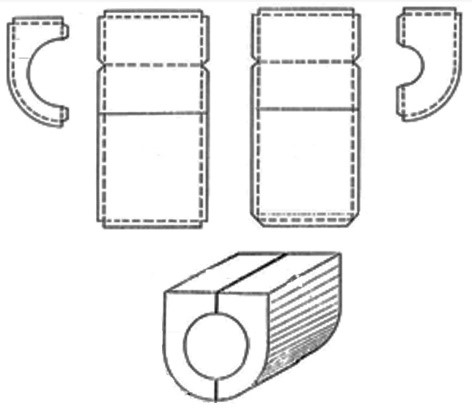

Jakiego rodzaju kaptur można wykonać na podstawie rozwinięcia przedstawionego na rysunku?

A. Trzyczęściowego.

B. Jednoczęściowego.

C. Czteroczęściowego.

D. Dwuczęściowego.

BUD.07Pytanie 167

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Montaż i łączenie Izolacje przemysłowe

Elementy płaszcza ochronnego powinny być nałożone na powierzchnię izolacji właściwej z zachowaniem

A. pozorów.

B. ubytku.

C. zakładu.

D. tolerancji.

BUD.07Pytanie 168

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe

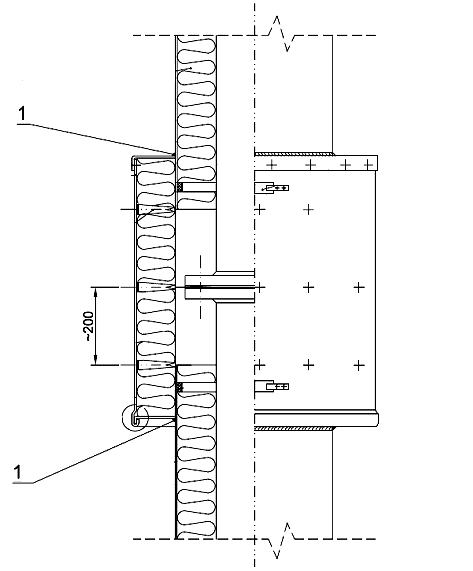

Oznaczone na rysunku numerem 1 miejsca wykonania izolacji połączeń kołnierzowych na rurociągach pionowych należy uszczelnić

A. masą butylenową.

B. kitem silikonowym.

C. smarem silikonowym.

D. pianką poliuretanową.

BUD.07Pytanie 169

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Obróbka blachy

Maszynowe gięcie blach wykonywać należy na

A. giętarkach trzpieniowych.

B. giętarkach kuszowych.

C. prościarkach.

D. krawędziarkach.

BUD.07Pytanie 170

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny

Jak nazywa się narzędzie do przenoszenia wymiarów zewnętrznych i pomiaru średnicy zewnętrznej, przedstawione na rysunku?

A. Średnicówka.

B. Promieniomierz.

C. Macki.

D. Cyrkiel.

BUD.07Pytanie 171

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Montaż i łączenie

Który z łączników służy do mocowania elementów płaszczy ochronnych z blachy ocynkowanej?

Łącznik 2

Łącznik 3

Łącznik 1

Łącznik 4

BUD.07Pytanie 172

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny

Na przedstawionym rysunku inwentaryzacyjnym średnica rurociągu pomiędzy punktami stałymi PS1 i PS2 jest równa

A. 200 mm

B. 133 mm

C. 300 mm

D. 159 mm

BUD.07Pytanie 173

Wykonywanie płaszczy ochronny…

Kategorie: Obróbka blachy Izolacje przemysłowe Pomiary i rysunek techniczny

Na rysunku przedstawiono

A. wyrzynarkę.

B. rozdzierak do blachy.

C. nożyce skokowe.

D. nożyce krążkowe.

BUD.07Pytanie 174

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe

Którego z wymienionych materiałów nie należy stosować do wykonywania płaszczy ochronnych sieci ciepłowniczych?

A. Stali ocynkowanej.

B. Tworzywa drewnopochodnego.

C. Stali nierdzewnej.

D. Tworzywa sztucznego.

BUD.07Pytanie 175

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny

Wykonanie pomiarów wymiarów zewnętrznych i wewnętrznych przedmiotów z dokładnością do 0,05 milimetra umożliwia zbudowana z prowadnicy i suwaka oraz elementów pomiarowych

A. suwmiarka.

B. miara drewniana.

C. mikrometr.

D. miara zwijana.

BUD.07Pytanie 176

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Montaż i łączenie Izolacje przemysłowe

Z wyjątkiem zakładek blach na dylatacjach, czyli miejscu przesuwnym, wszystkie zakładki blach należy łączyć

A. gwoździami ocynkowanymi.

B. kołkami rozporowymi lub szybkiego montażu.

C. wkrętami do blach lub nitami.

D. hakami aluminiowymi.

BUD.07Pytanie 177

Wykonywanie płaszczy ochronny…

Kategorie: Obróbka blachy Izolacje przemysłowe Ochrona przed korozją

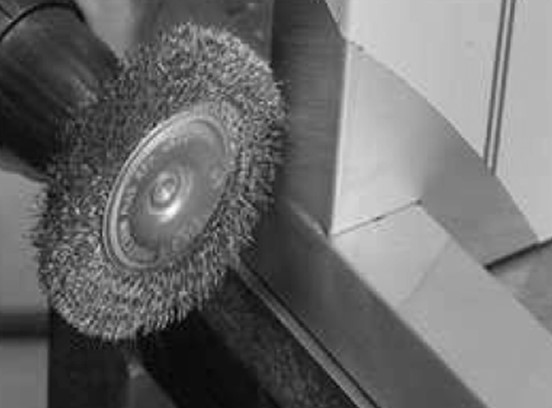

Na rysunku przedstawione zostało usuwanie słabo związanej z podłożem warstwy rdzy i zgorzeliny metodą

A. szczotkowania.

B. młotkowania.

C. piaskowania.

D. szlifowania.

BUD.07Pytanie 178

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Montaż i łączenie Izolacje przemysłowe

Po przekroczeniu na kolanie odstępu 700 mm pomiędzy początkiem i końcem mierzonym po zewnętrznej stronie kolana należy zastosować

A. śrubę zaciskową.

B. konstrukcję pośrednią.

C. przekładkę termiczną.

D. zawiesie rurociągu.

BUD.07Pytanie 179

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe Ochrona przed korozją

Zastosowanie warstwy zabezpieczającej z powłoki malarskiej na styku pierścienia nośnego z blachą, z której wykonany został płaszcz ochronny, pozwala uniknąć

A. pękania blachy.

B. wybrzuszenia blachy.

C. korozji naprężeniowej.

D. korozji kontaktowej.

BUD.07Pytanie 180

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe Pomiary i rysunek techniczny

Przedstawiony na rysunku króciec płaszcza ochronnego izolacji jest fragmentem trójnika

A. prostego o różnych średnicach rur.

B. skośnego o różnych średnicach rur.

C. skośnego o równych średnicach rur.

D. prostego o równych średnicach rur.

BUD.07Pytanie 181

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny

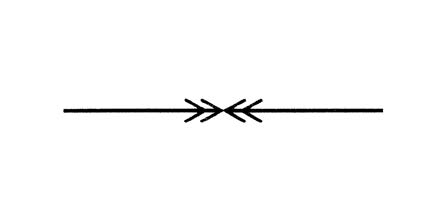

Przedstawiony na rysunku symbol graficzny oznacza

A. rurę ze żłobieniem dwustronnym.

B. rurę z pojedynczym żłobieniem.

C. kierunek montażu.

D. zmianę kierunku montażu.

BUD.07Pytanie 182

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe Kosztorysowanie i normy

Ile blachy potrzeba do wykonania płaszcza ochronnego izolacji o długości 30 metrów, jeżeli zużycie blachy wynosi 1,5 m² na 1 m długości płaszcza?

A. 45 m²

B. 20 m²

C. 50 m²

D. 25 m²

BUD.07Pytanie 183

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe

Konstrukcja nośna jest układem elementów konstrukcyjnych pozwalającym na utrzymanie izolacji i płaszcza w określonej od obiektu izolowanego

A. wysokości.

B. szerokości.

C. odległości.

D. perspektywie.

BUD.07Pytanie 184

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Ochrona przed korozją

Zamki dźwigniowe do zamykania kapturów z blachy ocynkowanej należy wykonywać ze stali

A. szybkotnącej.

B. ocynkowanej.

C. żaroodpornej.

D. konstrukcyjnej.

BUD.07Pytanie 185

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny

Do odmierzania odległości, wykreślania linii poziomych i ustawiania rysika na wymagany wymiar służy

A. suwmiarka traserska.

B. liniał traserski.

C. wzornik.

D. znacznik.

BUD.07Pytanie 186

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Konstrukcje wsporcze i nośne Izolacje przemysłowe

Przedstawiony na rysunku kopertowy płaszcz ochronny izolacji zbiornika wykonany jest z blachy

A. falistej.

B. trapezowej.

C. panwiowej.

D. gładkiej.

BUD.07Pytanie 187

Wykonywanie płaszczy ochronny…

Kategorie: Obróbka blachy Montaż i łączenie Izolacje przemysłowe

Operacje technologiczne niezbędne do wykonania elementu przedstawionego na rysunku są następujące:

A. cięcie, zaginanie, wiercenie, zgrzewanie.

B. wiercenie, żłobienie, zwijanie, zginanie.

C. zaginanie, żłobienie, zwijanie, zgrzewanie.

D. cięcie, zwijanie, żłobienie, montaż.

BUD.07Pytanie 188

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Montaż i łączenie Izolacje przemysłowe

Pierścienie konstrukcji nośnej rurociągu poziomego należy

A. zgrzewać.

B. skręcać.

C. lutować.

D. kleić.

BUD.07Pytanie 189

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Kosztorysowanie i normy

Jaki będzie koszt 13 opakowań wkrętów samowiercących ocynkowanych 4,2 mm×13 mm, jeżeli cena jednego opakowania wynosi 37,56 zł?

A. 288,48 zł

B. 884,00 zł

C. 488,28 zł

D. 848,00 zł

BUD.07Pytanie 190

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe Pomiary i rysunek techniczny

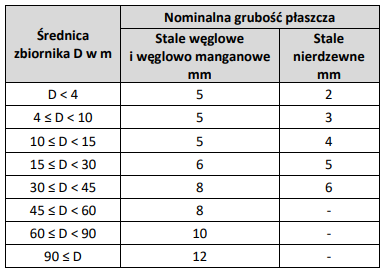

Na podstawie danych w tabeli określ nominalną grubość płaszcza ze stali nierdzewnej dla średnicy zbiornika D równej 25 m.

A. 5 mm

B. 6 mm

C. 3 mm

D. 4 mm

BUD.07Pytanie 191

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Kosztorysowanie i normy

Pracownik za wykonanie 1 m² płaszcza ochronnego z blachy trapezowej na ścianie zbiornika otrzymuje 43 zł. Dodatkowo za dobrze wykonaną pracę otrzyma 450 zł premii. Jaką należność otrzyma pracownik za wykonanie 25 m² płaszcza i po doliczeniu obiecanej premii?

A. 1 975 zł

B. 1 075 zł

C. 1 525 zł

D. 625 zł

BUD.07Pytanie 192

Wykonywanie płaszczy ochronny…

Kategorie: Obróbka blachy Montaż i łączenie

Którego z przedstawionych wierteł należy użyć do wiercenia otworów pod nity w aluminium?

Wiertło 1

Wiertło 2

Wiertło 4

Wiertło 3

BUD.07Pytanie 193

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Pomiary i rysunek techniczny

Do kreślenia, kopiowania i przenoszenia kątów dowolnej wielkości należy wykorzystać

A. liniał stalowy.

B. poziomicę.

C. łatę.

D. kątownik nastawny.

BUD.07Pytanie 194

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Kosztorysowanie i normy

Jaki będzie koszt robocizny poniesiony przy wykonaniu 10 konstrukcji wsporczych, jeżeli nakłady normowe na 1 sztukę wynoszą 1,25 r-g, a koszt 1 r-g, to 25,00 zł?

A. 312,50 zł

B. 315,00 zł

C. 310,50 zł

D. 300,00 zł

BUD.07Pytanie 195

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Montaż i łączenie Pomiary i rysunek techniczny

Na którym z rysunków przedstawiono łączenie arkuszy blach płaszcza ochronnego metodą rowek w rowek?

Rysunek 4

Rysunek 3

Rysunek 1

Rysunek 2

BUD.07Pytanie 196

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Konstrukcje wsporcze i nośne Montaż i łączenie

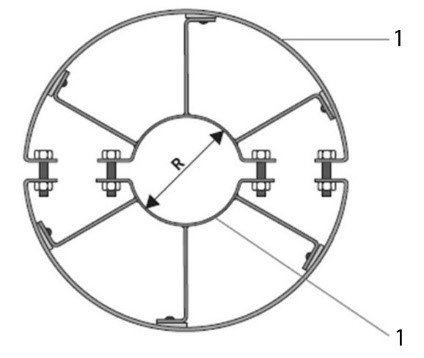

Do połączenia każdego z pierścieni konstrukcji wsporczej pokazanej na rysunku, należy wykorzystać

A. cztery nity zrywalne.

B. dwie śruby stalowe.

C. cztery śruby stalowe.

D. dwa nity zrywalne.

BUD.07Pytanie 197

Wykonywanie płaszczy ochronny…

Kategorie: Materiały i elementy Izolacje przemysłowe Ochrona przed korozją

Pojawienie się na płaszczu wykonanym z blachy uszkodzeń zachodzących równomiernie na całej powierzchni świadczy o wystąpieniu korozji

A. wżerowej

B. naprężeniowej

C. kontaktowej

D. równomiernej

BUD.07Pytanie 198

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe Pomiary i rysunek techniczny

Na podstawie danych w tabeli określ powierzchnię rury o średnicy 0,25 m i długości 3 m, na której należy wykonać płaszcz ochronny.

Lp. Średnica rury mm Średnica rury m Długość rury m Pole powierzchni rury m²
1 100 0,10 3 0,94
2 160 0,16 3 1,51
3 200 0,20 3 1,88
4 250 0,25 3 2,36
5 315 0,32 3 2,97
6 400 0,40 3 3,77
7 500 0,50 3 4,71
8 630 0,63 3 5,93

Lp.	Średnica rury mm	Średnica rury m	Długość rury m	Pole powierzchni rury m²
1	100	0,10	3	0,94
2	160	0,16	3	1,51
3	200	0,20	3	1,88
4	250	0,25	3	2,36
5	315	0,32	3	2,97
6	400	0,40	3	3,77
7	500	0,50	3	4,71
8	630	0,63	3	5,93

A. 3,77 m²

B. 2,97 m²

C. 1,88 m²

D. 2,36 m²

BUD.07Pytanie 199

Wykonywanie płaszczy ochronny…

Kategorie: Izolacje przemysłowe Ochrona przed korozją Kosztorysowanie i normy

Aby wykonać zabezpieczenie antykorozyjne rurociągu o powierzchni 75 m², pobrano z magazynu 12 wiaderek farby o pojemności 5 litrów. Oblicz, ile wiaderek farby zabrakło lub zostało, zakładając zużycie 0,6 litra na 1 m².

A. Zostały 2 wiaderka.

B. Zabrakło 2 wiaderek.

C. Zostały 3 wiaderka.

D. Zabrakło 3 wiaderek.

BUD.07Pytanie 200

Wykonywanie płaszczy ochronny…

Kategorie: Konstrukcje wsporcze i nośne Izolacje przemysłowe Pomiary i rysunek techniczny

Na rysunku przedstawiono rozwinięcie odgałęzienia

A. skośnego o mniejszej średnicy.

B. skośnego o równej średnicy.

C. stycznego.

D. prostego z kolana.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Do mocowania zamków dźwigniowych oznaczonych na rysunku numerem 1, zgodnie z normą PN-B-20105:2014-09, należy wykorzystać

Na którym z rysunków przedstawiono łączenie arkuszy blach płaszcza ochronnego metodą rowek w rowek?

Przy wyborze nita należy kierować się nie tylko jego średnicą odcinka roboczego, ale również

Wyniki badań odbiorczych płaszcza ochronnego zgodnie z zaleceniami norm dotyczacych poprawności jego wykonania należy zapisać w

Uszczelki z paroszczelnego i wodoszczelnego materiału należy zastosować na połączeniach wzdłużnych i poprzecznych płaszcza w celu zapewnienia jego

Jakiego rodzaju kaptur można wykonać na podstawie rozwinięcia przedstawionego na rysunku?

Elementy płaszcza ochronnego powinny być nałożone na powierzchnię izolacji właściwej z zachowaniem

Oznaczone na rysunku numerem 1 miejsca wykonania izolacji połączeń kołnierzowych na rurociągach pionowych należy uszczelnić

Maszynowe gięcie blach wykonywać należy na

Jak nazywa się narzędzie do przenoszenia wymiarów zewnętrznych i pomiaru średnicy zewnętrznej, przedstawione na rysunku?

Który z łączników służy do mocowania elementów płaszczy ochronnych z blachy ocynkowanej?

Na przedstawionym rysunku inwentaryzacyjnym średnica rurociągu pomiędzy punktami stałymi PS1 i PS2 jest równa

Na rysunku przedstawiono

Którego z wymienionych materiałów nie należy stosować do wykonywania płaszczy ochronnych sieci ciepłowniczych?

Wykonanie pomiarów wymiarów zewnętrznych i wewnętrznych przedmiotów z dokładnością do 0,05 milimetra umożliwia zbudowana z prowadnicy i suwaka oraz elementów pomiarowych

Z wyjątkiem zakładek blach na dylatacjach, czyli miejscu przesuwnym, wszystkie zakładki blach należy łączyć

Na rysunku przedstawione zostało usuwanie słabo związanej z podłożem warstwy rdzy i zgorzeliny metodą

Po przekroczeniu na kolanie odstępu 700 mm pomiędzy początkiem i końcem mierzonym po zewnętrznej stronie kolana należy zastosować

Zastosowanie warstwy zabezpieczającej z powłoki malarskiej na styku pierścienia nośnego z blachą, z której wykonany został płaszcz ochronny, pozwala uniknąć

Przedstawiony na rysunku króciec płaszcza ochronnego izolacji jest fragmentem trójnika

Przedstawiony na rysunku symbol graficzny oznacza

Ile blachy potrzeba do wykonania płaszcza ochronnego izolacji o długości 30 metrów, jeżeli zużycie blachy wynosi 1,5 m² na 1 m długości płaszcza?

Konstrukcja nośna jest układem elementów konstrukcyjnych pozwalającym na utrzymanie izolacji i płaszcza w określonej od obiektu izolowanego

Zamki dźwigniowe do zamykania kapturów z blachy ocynkowanej należy wykonywać ze stali

Do odmierzania odległości, wykreślania linii poziomych i ustawiania rysika na wymagany wymiar służy

Przedstawiony na rysunku kopertowy płaszcz ochronny izolacji zbiornika wykonany jest z blachy

Operacje technologiczne niezbędne do wykonania elementu przedstawionego na rysunku są następujące:

Pierścienie konstrukcji nośnej rurociągu poziomego należy

Jaki będzie koszt 13 opakowań wkrętów samowiercących ocynkowanych 4,2 mm×13 mm, jeżeli cena jednego opakowania wynosi 37,56 zł?

Na podstawie danych w tabeli określ nominalną grubość płaszcza ze stali nierdzewnej dla średnicy zbiornika D równej 25 m.

Pracownik za wykonanie 1 m² płaszcza ochronnego z blachy trapezowej na ścianie zbiornika otrzymuje 43 zł. Dodatkowo za dobrze wykonaną pracę otrzyma 450 zł premii. Jaką należność otrzyma pracownik za wykonanie 25 m² płaszcza i po doliczeniu obiecanej premii?

Którego z przedstawionych wierteł należy użyć do wiercenia otworów pod nity w aluminium?

Do kreślenia, kopiowania i przenoszenia kątów dowolnej wielkości należy wykorzystać

Jaki będzie koszt robocizny poniesiony przy wykonaniu 10 konstrukcji wsporczych, jeżeli nakłady normowe na 1 sztukę wynoszą 1,25 r-g, a koszt 1 r-g, to 25,00 zł?

Na którym z rysunków przedstawiono łączenie arkuszy blach płaszcza ochronnego metodą rowek w rowek?

Do połączenia każdego z pierścieni konstrukcji wsporczej pokazanej na rysunku, należy wykorzystać

Pojawienie się na płaszczu wykonanym z blachy uszkodzeń zachodzących równomiernie na całej powierzchni świadczy o wystąpieniu korozji

Aby wykonać zabezpieczenie antykorozyjne rurociągu o powierzchni 75 m², pobrano z magazynu 12 wiaderek farby o pojemności 5 litrów. Oblicz, ile wiaderek farby zabrakło lub zostało, zakładając zużycie 0,6 litra na 1 m².

Na rysunku przedstawiono rozwinięcie odgałęzienia
