Wykonywanie płaszczy ochronny…
Na rysunku przedstawione zostało stosowane na stykach blach łączenie
A. rowek w rowek.
B. na rąbek leżący.
C. zwykłe zakończone rowkiem.
D. zacisk w zacisk.
Filtrowanie pytań
Wykonywanie płaszczy ochronny…
Jak nazywa się przedstawione na rysunku narzędzie stosowane podczas wykonywania różnych elementów osłon izolacji technicznych?
A. Szczypce.
B. Kleszcze.
C. Kombinerki.
D. Cęgi.
BUD.07 Pytanie 203
Wykonywanie płaszczy ochronny…
Ile czasu zajmie pomalowanie 220 m² powierzchni ściany zbiornika, jeżeli wydajność pistoletu pneumatycznego wynosi 4 m²/min
A. 50 minut.
B. 60 minut.
C. 55 minut.
D. 45 minut.
Wykonywanie płaszczy ochronny…
Przy wyborze nita należy kierować się nie tylko jego średnicą odcinka roboczego, ale również
A. długością.
B. kolorem.
C. gęstością.
D. szerokością.
Wykonywanie płaszczy ochronny…
Na podstawie danych z tabeli podaj, ile wynosi grubość średnia powłoki cynku dla stali o grubości mniejszej niż 1,5 mm.
| Części i ich grubości | Grubość miejscowa powłoki (wartość minimalna) [μm] | Grubość średnia powłoki (wartość minimalna) [μm] |
|---|---|---|
| Stal > 6 mm | 70 | 85 |
| Stal > 3 mm do < 6 mm | 55 | 70 |
| Stal > 1,5 mm do < 3 mm | 45 | 55 |
| stal < 1,5 mm | 35 | 45 |
A. 45 μm
B. 35 μm
C. 70 μm
D. 55 μm
Wykonywanie płaszczy ochronny…
Na podstawie tabeli określ, dla jakiej średnicy nominalnej obiektu izolowanego należy zastosować 5 odstępników.
| Średnica nominalna obiektu izolowanego mm | Minimalna liczba odstępników przypadających na jeden pierścień nośny |
|---|---|
| od 100 do 150 | 4 |
| od 150 do 200 | 4 |
| od 200 do 300 | 5 |
| od 300 do 400 | 5 |
| od 400 do 800 | 6 |
| powyżej 800 | 6 |
A. 850 mm
B. 180 mm
C. 320 mm
D. 130 mm
Wykonywanie płaszczy ochronny…
Koszt netto nitownicy pneumatycznej wynosi 565,00 zł. Jaki będzie koszt zakupu tej nitownicy po uwzględnieniu podatku wynoszącego 23%?
A. 676,50 zł
B. 694,95 zł
C. 665,00 zł
D. 615,00 zł
BUD.07 Pytanie 208
Wykonywanie płaszczy ochronny…
Na rysunku została przedstawiona kształtka umożliwiająca zwężenie lub rozszerzenie średnicy przewodu wentylacyjnego. Jest to
A. przepustnica jednopłaszczyznowa okrągła.
B. przepustnica jednopłaszczyznowa.
C. redukcja asymetryczna segmentowa.
D. redukcja symetryczna segmentowa.
BUD.07 Pytanie 209
Wykonywanie płaszczy ochronny…
Średnica rurociągu wraz z izolacją na powierzchni którego należy wykonać płaszcz ochronny, wynosi
A. 60 mm
B. 165 mm
C. 195 mm
D. 225 mm
Wykonywanie płaszczy ochronny…
W celu ochrony blach stalowych przed korozją należy pokryć je warstwą
A. chlorku.
B. żeliwa.
C. cynku.
D. fluorku.
BUD.07 Pytanie 211
Wykonywanie płaszczy ochronny…
Na podstawie danych w tabeli określ minimalną grubość blachy do wykonania kanału wentylacyjnego prostokątnego niskociśnieniowego z blachy ocynkowanej o wymiarze dłuższego boku równym 678 mm.
A. 1,10 mm
B. 0,90÷1,00 mm
C. 0,75÷0,80 mm
D. 0,55÷0,60 mm
Wykonywanie płaszczy ochronny…
Jaki będzie koszt ocynkowania ogniowego i malowania proszkowego wraz z czyszczeniem 245 kg blachy, jeżeli cena za wykonanie tych zabiegów na 1 kg blachy wynosi 2,60 zł?
A. 624,00 zł
B. 660,40 zł
C. 504,70 zł
D. 637,00 zł
BUD.07 Pytanie 213
Wykonywanie płaszczy ochronny…
Korzystając z danych w tabeli wskaż, masę arkusza blachy o wymiarach 1 250 × 2 500 mm i grubości 23 mm.
| Grubość mm | Wymiary arkuszy mm | |||
| 1 000 × 2 000 | 1 250 × 2 500 | 1 500 × 3 000 | 2 000 × 6 000 | |
| Masa arkuszy kg | ||||
| 15,0 | 240,0 | 375,0 | 540,0 | 1 440,0 |
| 16,0 | 256,0 | 400,0 | 576,0 | 1 536,0 |
| 18,0 | 288,0 | 450,0 | 648,0 | 1 728,0 |
| 20,0 | 320,0 | 500,0 | 720,0 | 1 920,0 |
| 22,0 | 352,0 | 550,0 | 792,0 | 2 112,0 |
| 23,0 | 368,0 | 575,0 | 828,0 | 2 208,0 |
| 24,0 | 384,0 | 600,0 | 864,0 | 2 304,0 |
| 25,0 | 400,0 | 625,0 | 900,0 | 2 400,0 |
| 26,0 | 416,0 | 650,0 | 936,0 | 2 496,0 |
| 28,0 | 448,0 | 700,0 | 1008,0 | 2 688,0 |
| 30,0 | 480,0 | 750,0 | 1080,0 | 2 880,0 |
A. 600,0 kg
B. 828,0 kg
C. 575,0 kg
D. 550,0 kg
Wykonywanie płaszczy ochronny…
Na rysunku przedstawiono proces obróbki blachy przez
A. zaginanie.
B. zwijanie.
C. walcowanie.
D. wywijanie.
Wykonywanie płaszczy ochronny…
Jeżeli do połączenia blach płaszcza ochronnego należy zastosować połączenia nierozłączne pośrednie, to elementami łączącymi będą
A. wkręty.
B. nity.
C. śruby.
D. sworznie.
Wykonywanie płaszczy ochronny…
Do rekonstrukcji elementu płaszcza ochronnego wykonanego z blachy i wykonania rowka przeciwwodnego należy zastosować
A. zwijarkę trójwalcową i żłobiarkę.
B. zwojarkę krawędziową i nożyce gilotynowe.
C. zwijarkę trójwalcową i krawędziarkę.
D. żłobiarkę i zwojarkę krawędziową.
Wykonywanie płaszczy ochronny…
Operacje technologiczne niezbędne do wykonania elementu przedstawionego na rysunku są następujące:
A. cięcie, zaginanie, wiercenie, zgrzewanie.
B. cięcie, zwijanie, żłobienie, montaż.
C. wiercenie, żłobienie, zwijanie, zginanie.
D. zaginanie, żłobienie, zwijanie, zgrzewanie.
Wykonywanie płaszczy ochronny…

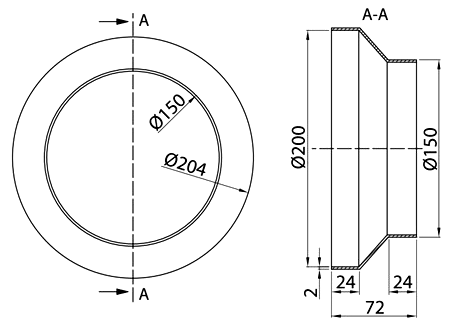

Średnica zewnętrzna przedstawionej na rysunku redukcji wynosi
A. 24 mm
B. 72 mm
C. 150 mm
D. 204 mm
BUD.07 Pytanie 219
Wykonywanie płaszczy ochronny…
Elementy płaszcza ochronnego powinny być nałożone na powierzchnię izolacji właściwej z zachowaniem
A. pozorów.
B. zakładu.
C. ubytku.
D. tolerancji.
Wykonywanie płaszczy ochronny…
Na ilustracji przedstawiono sposób łączenia blach płaszcza ochronnego za pomocą
A. nitów.
B. blachowkrętów.
C. śrub.
D. kołków.
Wykonywanie płaszczy ochronny…
Aby uniemożliwić przedostawanie się wody do izolacji właściwej na powierzchni zewnętrznej płaszcza ochronnego, należy zastosować
A. kątowniki uszczelniające.
B. cokoliki plastikowe.
C. paski uszczelniające.
D. klapy stalowe.
Wykonywanie płaszczy ochronny…
Za pomocą rozpuszczalników organicznych można usuwać z metalu
A. zgorzelinę.
B. tłuszcz.
C. wilgoć.
D. rdzę.
Wykonywanie płaszczy ochronny…
Żłobienie płaszczy wykonanych z blachy wykonuje się na żłobiarce ręcznej za pomocą przedstawionych na rysunku
A. obrębiaków.
B. wytłaczaków.
C. zgniadeł.
D. krążków.
Wykonywanie płaszczy ochronny…
Przedstawiony na rysunku szablon należy wykorzystać do
A. szlifowania krawędzi arkusza blachy.
B. trasowania na arkuszu blachy.
C. pomiaru szerokości arkusza blachy.
D. pomiaru grubości arkusza blachy.
Wykonywanie płaszczy ochronny…
Trasowanie okręgów i krzywych, konstrukcję kątów, odkładanie wymiarów i podział linii wykonuje się za pomocą
A. kątownika.
B. liniatu traserskiego.
C. kątomierza.
D. cyrkla traserskiego.
BUD.07 Pytanie 226
Wykonywanie płaszczy ochronny…
Na podstawie danych w tabeli określ minimalną grubość blachy do wykonania kanału wentylacyjnego prostokątnego niskociśnieniowego z blachy ocynkowanej o wymiarze dłuższego boku równym 678 mm.
| Wymiar dłuższego boku w mm | Niskociśnieniowe −400 Pa / +1000 Pa minimalna grubość blachy | Średniociśnieniowe −1000 Pa / +2500 Pa minimalna grubość blachy |
|---|---|---|
| 100÷500 | 0,55÷0,60 | 0,70 |
| 501÷1000 | 0,75÷0,80 | 0,90 |
| 1001÷2000 | 0,9÷1,00 | 1,10 |
A. 0,90+1,00 mm
B. 0,55+0,60 mm
C. 1,10 mm
D. 0,75+0,80 mm
Wykonywanie płaszczy ochronny…
Konstrukcja nośna jest układem elementów konstrukcyjnych pozwalającym na utrzymanie izolacji i płaszcza w określonej od obiektu izolowanego
A. perspektywie.
B. odległości.
C. wysokości.
D. szerokości.
Wykonywanie płaszczy ochronny…
Maszynowe gięcie blach wykonywać należy na
A. krawędziarkach.
B. giętarkach kuszowych.
C. prościarkach.
D. giętarkach trzpieniowych.
Wykonywanie płaszczy ochronny…
Cena katalogowa kolanka segmentowego o kącie 90°, średnicy 210 mm, wykonanego z blachy ocynkowanej i składającego się z trzech segmentów wynosi 18,00 zł/szt. Ile będzie kosztowało kolanko, jeżeli producent podaje, że do ceny katalogowej należy doliczyć 23% podatku VAT?
A. 34,40 zł
B. 27,60 zł
C. 22,14 zł
D. 23,86 zł
Wykonywanie płaszczy ochronny…
Wymiary gabarytowe arkusza blachy ocynkowanej należy zmierzyć przy użyciu
A. dalmierza.
B. mikromierza.
C. przymiaru.
D. suwmiarki.
Wykonywanie płaszczy ochronny…
Na którym rysunku przedstawiono schemat procesu prostowania blachy?
A. Schemat 4
B. Schemat 1
C. Schemat 3
D. Schemat 2
BUD.07 Pytanie 232
Wykonywanie płaszczy ochronny…
Ile czasu zajmie pomalowanie 220 m² powierzchni ściany zbiornika, jeżeli wydajność pistoletu pneumatycznego wynosi 4 m²/min?
A. 50 minut.
B. 60 minut.
C. 55 minut.
D. 45 minut.
Wykonywanie płaszczy ochronny…
Na rysunku przedstawiono sposób łączenia blach płaszcza ochronnego za pomocą
A. nitów.
B. śrub.
C. blachowkrętów.
D. kołków.
Wykonywanie płaszczy ochronny…
W jaki sposób zostały połączone między sobą segmenty kolana przedstawionego na rysunku?
A. Rowek w rowek.
B. Na rąbek.
C. Metodą lutowania.
D. Na zakładkę.
Wykonywanie płaszczy ochronny…
Ile zamków dźwigniowych wykorzystano do montażu przedstawionego na rysunku kaptura?
A. 8 szt.
B. 5 szt.
C. 4 szt.
D. 6 szt.
Wykonywanie płaszczy ochronny…
Na podstawie tabeli, w której podano ceny za sztukę elementów, oblicz koszt zakupu 3 sztuk nypli o średnicy 125 mm, 3 sztuk króćców o średnicy 100 mm i 1 sztuki nakładki siodłowej o średnicy 140 mm.
| Średnica mm | Złączki nyple | Zaślepki | Króćce | Nakładki siodłowe |
|---|---|---|---|---|
| 100 | 4,10 zł | 5,55 zł | 3,55 zł | 17,45 zł |
| 125 | 4,58 zł | 5,65 zł | 3,75 zł | 19,80 zł |
| 140 | 4,78 zł | 5,85 zł | 3,85 zł | 21,85 zł |
A. 46,24 zł
B. 46,40 zł
C. 51,09 zł
D. 53,74 zł
Wykonywanie płaszczy ochronny…
Po przekroczeniu na kolanie odstępu 700 mm pomiędzy początkiem i końcem mierzonym po zewnętrznej stronie kolana należy zastosować
A. przekładkę termiczną.
B. konstrukcję pośrednią.
C. śrubę zaciskową.
D. zawiesie rurociągu.
BUD.07 Pytanie 238
Wykonywanie płaszczy ochronny…
Wymiary przekrojów pierścieni nośnych konstrukcji wraz z odstępnikami wykonanymi z bednarki lub płaskownika zależą od
A. grubości ściany obiektu izolowanego.
B. prędkości czynnika przepływającego obiektem izolowanym.
C. średnicy zewnętrznej obiektu izolowanego.
D. właściwości czynnika przepływającego obiektem izolowanym.
Wykonywanie płaszczy ochronny…
Do połączenia dwóch arkuszy blachy z zastosowaniem przedstawionych na rysunku nitów należy zastosować
A. wkrętarkę.
B. szczypce.
C. zaciskarkę.
D. nitownicę.
Wykonywanie płaszczy ochronny…
Średnica zewnętrzna przedstawionej na rysunku redukcji wynosi
A. 24 mm
B. 72 mm
C. 204 mm
D. 150 mm
