MTL.03Pytanie 1
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce

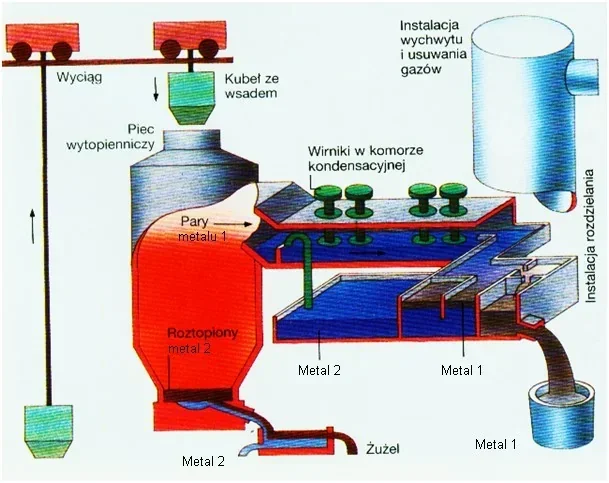

Które metale są podstawowymi produktami procesu pirometalurgicznego przedstawionego na schemacie?
A. Al i Zn
B. Cu i Al
C. Zn i Pb
D. Pb i Cu
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MTL.03Pytanie 2
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Jakiego typu obróbkę należy przeprowadzić, aby zwiększyć odporność elementów maszyn i narzędzi narażonych na zużycie ścierne, korozję oraz utlenianie w temperaturach do 850°C?
A. Azotowanie
B. Chromowanie dyfuzyjne
C. Aluminiowanie dyfuzyjne
D. Siarkowanie
MTL.03Pytanie 3
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia

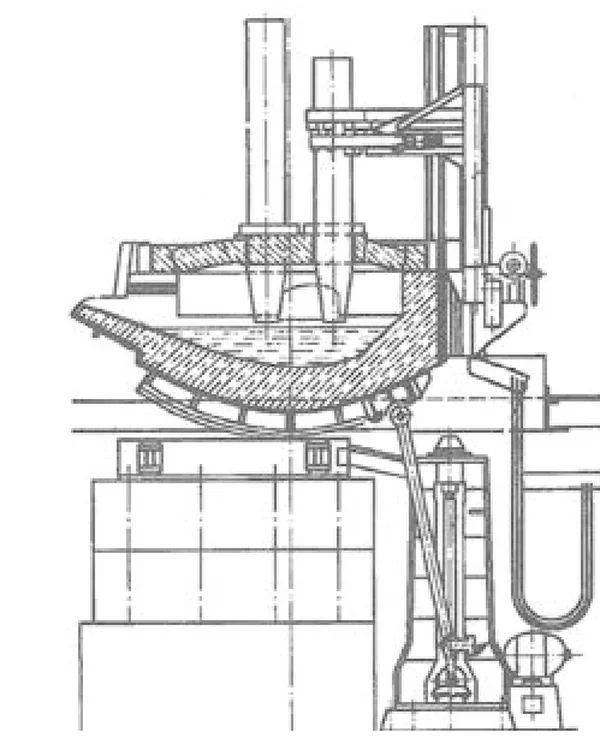

Jaki typ pieca elektrycznego przedstawiono na rysunku?
A. Oporowy.
B. Plazmowy.
C. Indukcyjny
D. Łukowy.
MTL.03Pytanie 4
Eksploatacja maszyn i urządze…
Kategorie: Maszyny i urządzenia Pomiary i kontrola jakości
Na podstawie danych w tabeli określ wymiary kowadeł płaskich, które można zamontować na młocie sprężarkowym o masie części spadających 750 kg.
| Masa części spadających młota kg | Młoty parowo - powietrzne | Młoty sprężarkowe | ||
|---|---|---|---|---|
| Orientacyjne wymiary kowadeł płaskich | ||||
| szerokość mm | długość mm | szerokość mm | długość mm | |
| 500 | 140÷230 | 250÷350 | 120÷130 | 260÷300 |
| 750 | 150÷250 | 300÷400 | 130÷160 | 340÷360 |
| 1000 | 150÷280 | 350÷400 | 140÷175 | 380÷420 |
| 1500 | 200÷300 | 400÷450 | 160÷200 | 450÷500 |
A. 140 x 350 mm
B. 170 x 380 mm
C. 150 x 300 mm
D. 130 x 280 mm
MTL.03Pytanie 5
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Na którym rysunku przedstawiono wyroby wykonane metodą tłoczenia?
C.
D.
B.
A.
MTL.03Pytanie 6
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Jakie jest podstawowe wyroby uzyskiwane w procesie konwersji kamienia miedziowego?
A. Miedź elektrolityczna
B. Miedź czarna
C. Miedź blister
D. Miedź anodowa
MTL.03Pytanie 7
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Jakie operacje należy wykonać, aby przygotować rudę do wzbogacania w flotowniku?
A. Odsączanie i osuszanie
B. Mielenie i klasyfikowanie
C. Osuszanie oraz sita
D. Sita i zagęszczanie
MTL.03Pytanie 8
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Na rysunkach przedstawiono następujące po sobie etapy procesu
A. wytwarzanie rury bez szwu.
B. walcowania koła zębatego.
C. wytwarzania obręczy.
D. kucia swobodnego wału.
MTL.03Pytanie 9
Eksploatacja maszyn i urządze…
Kategorie: Obróbka cieplna Materiały i surowce
Określ na podstawie tabeli, w jakim zakresie temperatur należy prowadzić wyżarzanie rekrystalizujące mosiądzu.
| Lp. | Materiał | Temperatura, °C | ||
|---|---|---|---|---|
| odprężania | rekrystalizacji | wyżarzania rekrystalizującego | ||
| 1. | Miedź | 300 | 180 ÷ 230 | 500 ÷ 700 |
| 2. | Mosiądz (67% Cu) | 270 ÷ 290 | 350 ÷ 370 | 550 ÷ 600 |
| 3. | Stal (0,1% C) | 400 ÷ 450 | 500 ÷ 520 | 600 ÷ 700 |
| 4. | Nikiel | 400 | 550 | 780 ÷ 850 |
A. 500 ÷ 700ºC
B. 180 ÷ 230ºC
C. 350 ÷ 370ºC
D. 550 ÷ 600ºC
MTL.03Pytanie 10
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna

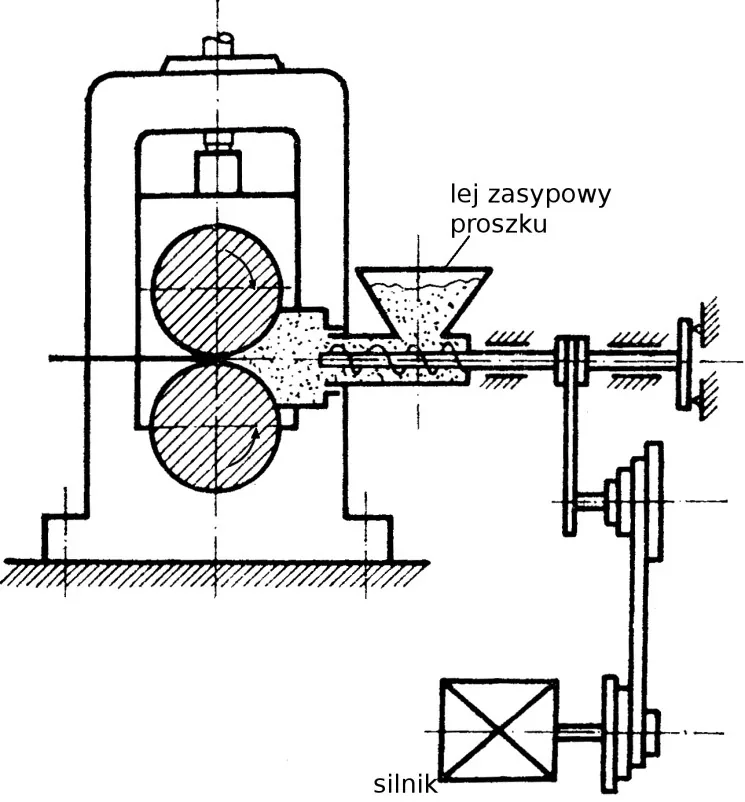

Którą metodę kształtowania taśmy z proszków metali przedstawiono na rysunku?
A. Walcowania.
B. Kucia na gorąco.
C. Prasowania kroczącego.
D. Wyciskania.
MTL.03Pytanie 11
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Materiały i surowce
Co jest główną przyczyną występowania na powierzchni produktów walcowanych defektów określanych jako łuski?
A. Nieodpowiednie kalibrowanie walców lub przepełnienie wykroju
B. Znaczące zużycie walców lub nierównomierna temperatura materiału
C. Zbyt wysoka zawartość wodoru w stali lub zbyt szybkie chłodzenie stali po obróbce plastycznej
D. Zawalcowania, które pojawiły się na wczesnym etapie obróbki plastycznej lub pęcherze podskórne w wsadzie
MTL.03Pytanie 12
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Określ na podstawie tabeli, jaką wartość współczynnika wytłaczania m należy zanotować w dokumentacji dotyczącej procesu wytłaczania, jeśli grubość blachy g=3 mm, a średnica krążka D=50 mm.
| Grubość względna krążka g/p | 2,00 | 1,50 | 1,00 | 0,50 | 0,20 | 0,06 |
| Współczynnik wytłaczania m | 0,46 | 0,50 | 0,53 | 0,56 | 0,58 | 0,60 |
A. 0,50
B. 0,60
C. 0,56
D. 0,58
MTL.03Pytanie 13
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne
Który z podanych procesów rafinacji metali polega na oksydacji zanieczyszczeń?
A. Topienie strefowe
B. Przedmuchiwanie gazami obojętnymi
C. Świeżenie
D. Rektyfikacja
MTL.03Pytanie 14
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Pomiary i kontrola jakości
Uzupełnienie mosiądzu o niezbędne składniki stopowe należy przeprowadzić zgodnie z kartą wytopu w temperaturze około 960°C. Określ na podstawie wskazania czujnika temperatury, pokazanego na fotografii, o ile należy zwiększyć temperaturę stopu.
A. 21±30°C
B. 1±10°C
C. 11±20°C
D. 31±40°C
MTL.03Pytanie 15
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

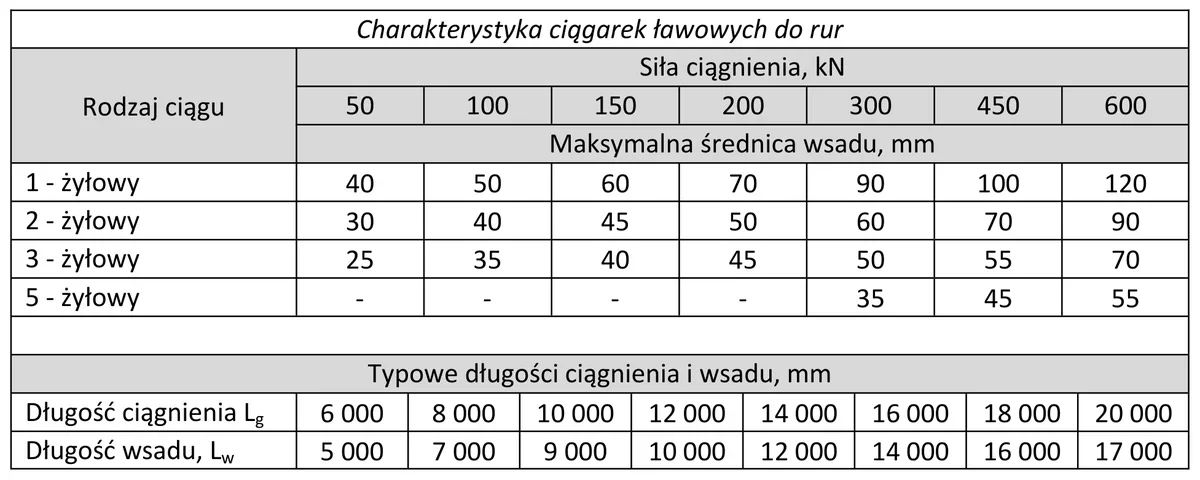

Określ na podstawie tabeli, jaka może być maksymalna średnica i długość wsadu przy ciągnieniu rur na ciągarce ławowej, jeśli siła ciągnienia wynosi 450 kN, długość ciągnienia 14 000 mm i zastosowano ciąg trzyżyłowy.
A. Średnica wsadu 55 mm, długość wsadu 16 000 mm
B. Średnica wsadu 70 mm, długość wsadu 12 000 mm
C. Średnica wsadu 70 mm, długość wsadu 16 000 mm
D. Średnica wsadu 55 mm, długość wsadu 12 000 mm
MTL.03Pytanie 16
Eksploatacja maszyn i urządze…
Kategorie: Obróbka cieplna Maszyny i urządzenia Pomiary i kontrola jakości

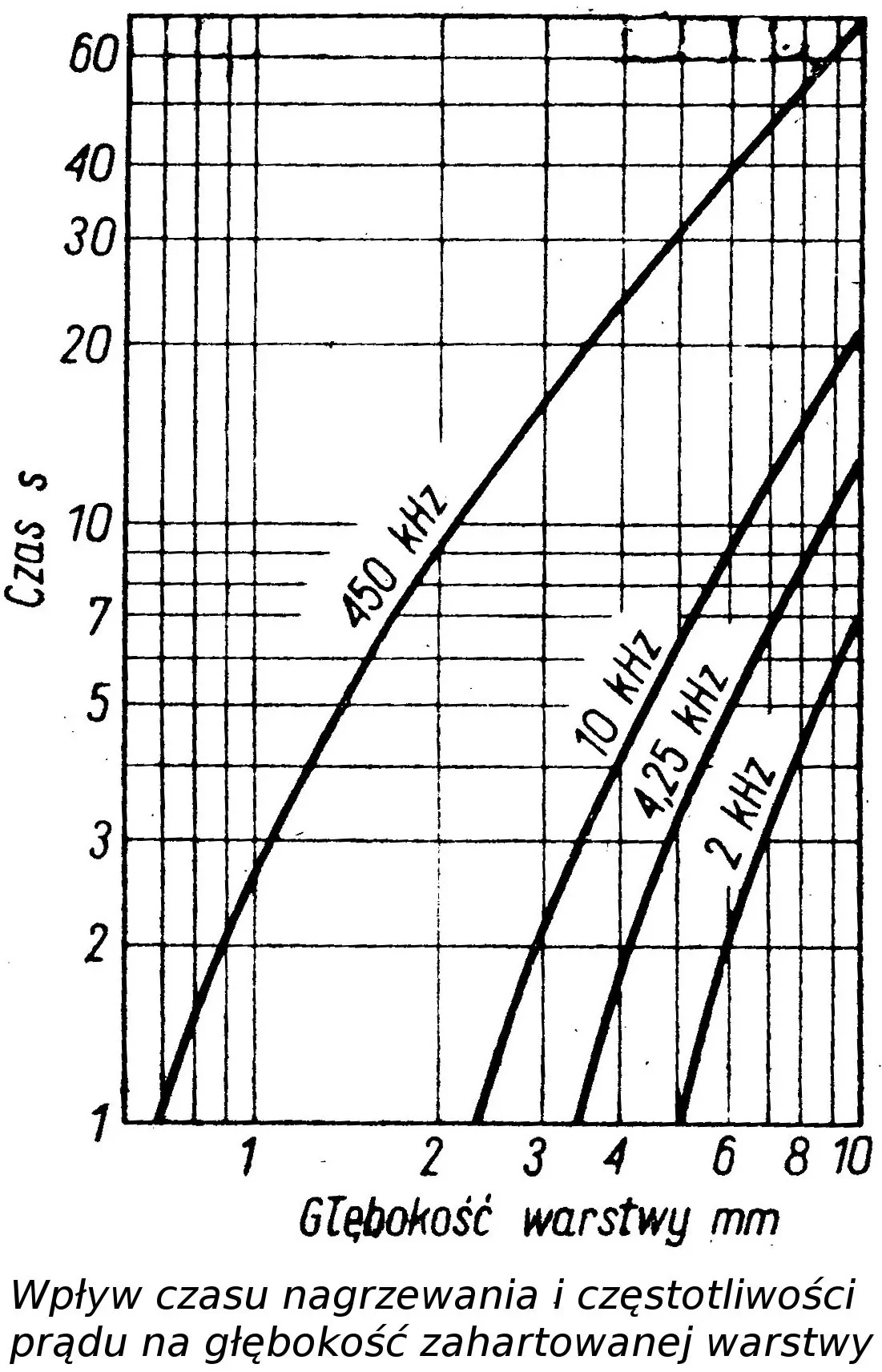

Odczytaj z wykresu, jak długo należy nagrzewać obrabiany cieplnie element w induktorze zasilanym prądem o częstotliwości 10 kHz, jeśli zahartowana warstwa powinna mieć grubość 5 mm.
A. ~ 3 s
B. ~ 5 s
C. ~ 9 s
D. ~ 7 s
MTL.03Pytanie 17
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Przedstawiona na rysunku wada wyrobu tłoczonego to
A. wypukłość.
B. uszy.
C. wichrowatość.
D. fałdy.
MTL.03Pytanie 18
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia

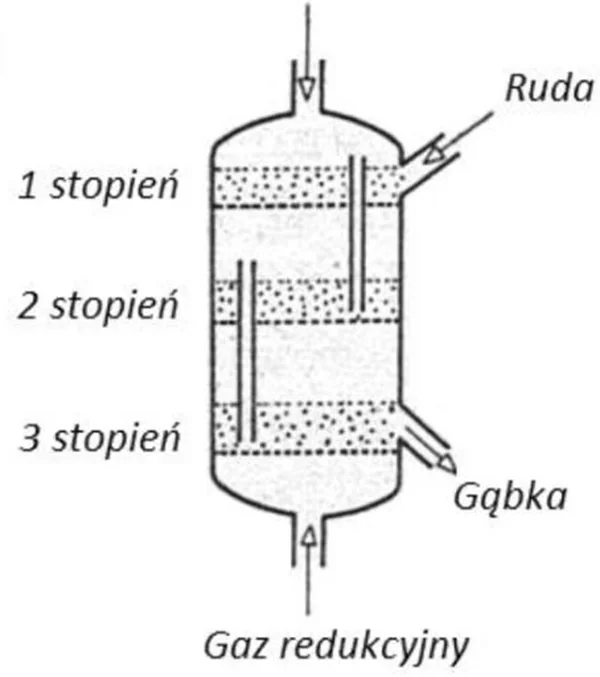

W którym urządzeniu prowadzony jest proces redukcji bezpośredniej rud żelaza, przedstawiony schematycznie na rysunku?
A. W reaktorze fluidyzacyjnym.
B. W retorcie, w warstwie stałej.
C. W piecu szybowym.
D. W piecu elektrycznym, obrotowym.
MTL.03Pytanie 19
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce

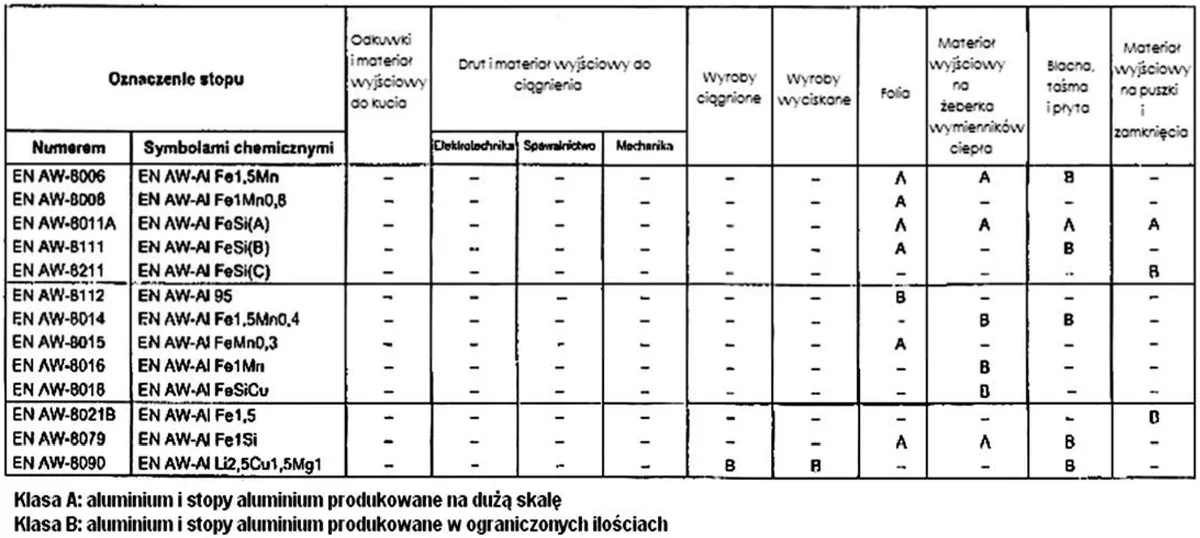

Na podstawie danych w tabeli dobierz stop Al do produkcji blach na dużą skalę.
A. EN AW-Al Fe1,5Mn0,4
B. EN AW-Al FeSi(A)
C. EN AW-Al FeSi(B)
D. EN AW-Al FeMn0,3
MTL.03Pytanie 20
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Średnica prętów walcowanych na gorąco powinna zgodnie z dokumentacją wynosić \( \phi 30_{-0,3}^{+0,2} \). Która średnica pręta nie spełnia tego warunku?
A. 29,9 mm
B. 29,8 mm
C. 30,1 mm
D. 30,3 mm
MTL.03Pytanie 21
Eksploatacja maszyn i urządze…
Kategorie: Maszyny i urządzenia

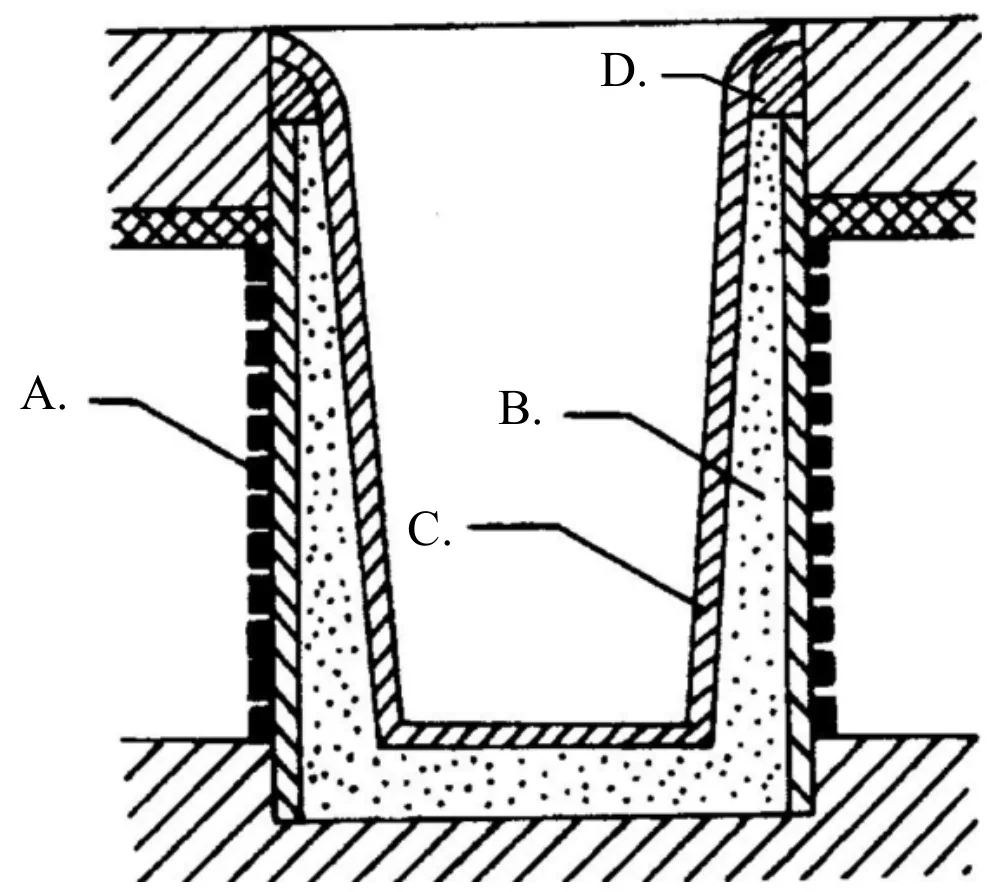

Którą literą oznaczono cewkę na poglądowym rysunku pieca indukcyjnego?
D.
B.
C.
A.
MTL.03Pytanie 22
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Które narzędzia stanowiące oprzyrządowanie urządzeń do obróbki plastycznej przedstawiono na rysunku?
A. Matryce do okrawania wypływki.
B. Matryce do prasowania proszków metali.
C. Ciągadła do ciągnienia drutu.
D. Rolki do nagniatania powierzchni.
MTL.03Pytanie 23
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia

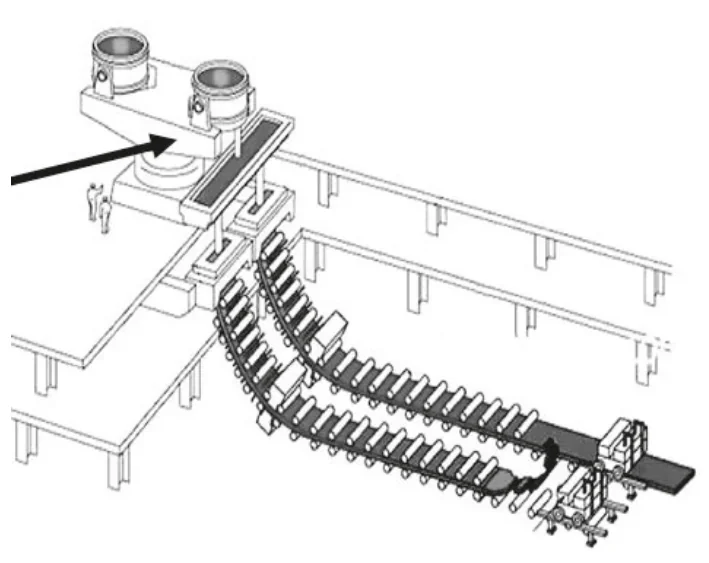

Jaki element urządzenia do odlewania ciągłego wskazano na rysunku strzałką?
A. Chłodnicę.
B. Kadź pośrednią.
C. Wieżę obrotową.
D. Krystalizator.
MTL.03Pytanie 24
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Po użyciu dyszy do usuwania zgorzeliny stwierdzono, że ta warstwa nie została całkowicie zlikwidowana. Jaki parametr warto zmienić, aby rozwiązać ten problem?
A. Zmniejszyć ciśnienie wody w dyszach
B. Zmniejszyć prędkość przesuwu materiału
C. Zwiększyć ciśnienie wody w dyszach
D. Zwiększyć prędkość przesuwu materiału
MTL.03Pytanie 25
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Pomiary i kontrola jakości

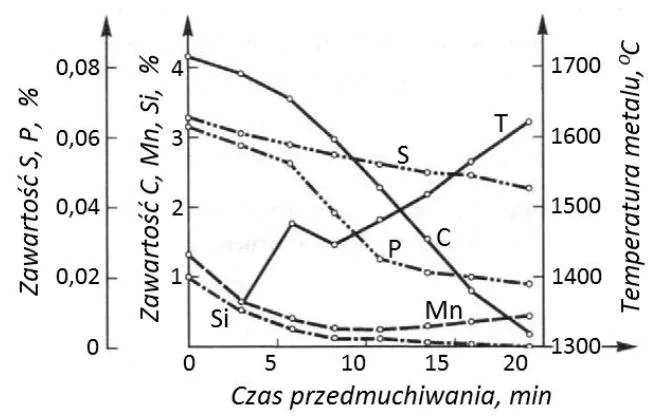

Na podstawie wykresu wyznacz procentową zawartość siarki w kąpieli metalowej w trakcie procesu konwertorownia surówki, jeżeli czas przedmuchiwania wynosi 15 minut.
A. 2,0 %
B. 2,5 %
C. 0,04 %
D. 0,05 %
MTL.03Pytanie 26
Eksploatacja maszyn i urządze…
Kategorie: Maszyny i urządzenia

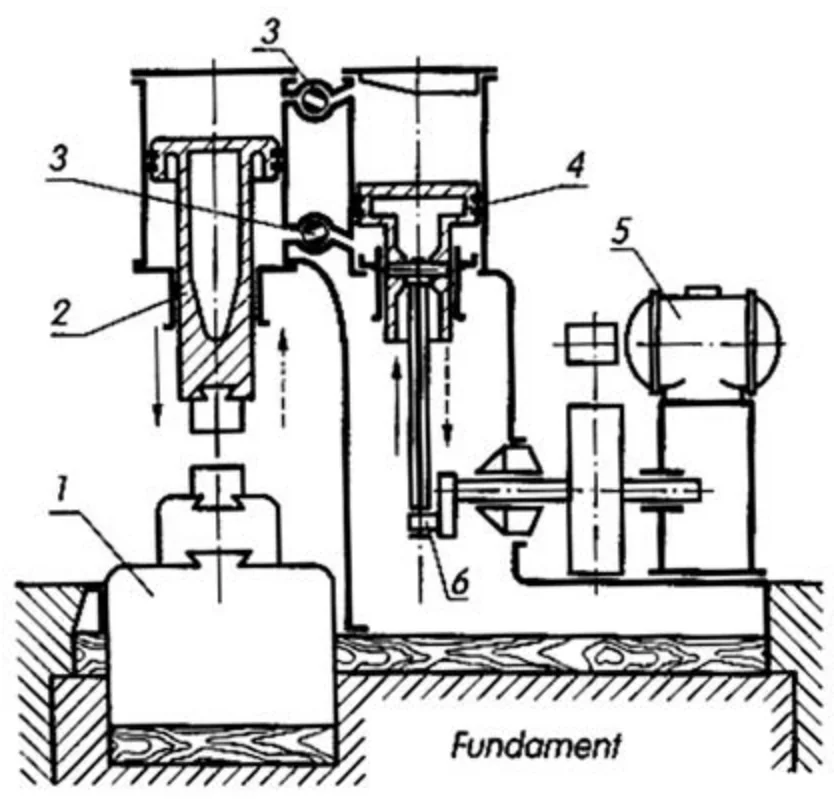

Numerem 2 na schemacie młota sprężarkowego oznaczono
A. stempel.
B. bijak.
C. szabotę.
D. tłok sprężarki.
MTL.03Pytanie 27
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Jaką czynność należy wykonać w pierwszej kolejności, aby właściwie przygotować wlewkę z miedzi do walcowania na zimno?
A. Wykonać kąpiel w kwasach
B. Oczyścić powierzchnię poprzez dłutowanie
C. Wykonać frezowanie powierzchni wlewków na zimno
D. Usunąć zanieczyszczenia powierzchni poprzez śrutowanie lub piaskowanie
MTL.03Pytanie 28
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Jaką metodą przygotowuje się wlewki przed obróbką plastyczną?
A. obróbki chemicznej
B. obróbki wiórowej
C. śrutowania oraz piaskowania
D. metalizowania
MTL.03Pytanie 29
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Jakie formy przyjmują cząstki proszków uzyskanych poprzez metodę rozpylania?
A. Strzępiaste
B. Płatkowe
C. Dendrytyczne
D. Sferyczne
MTL.03Pytanie 30
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia

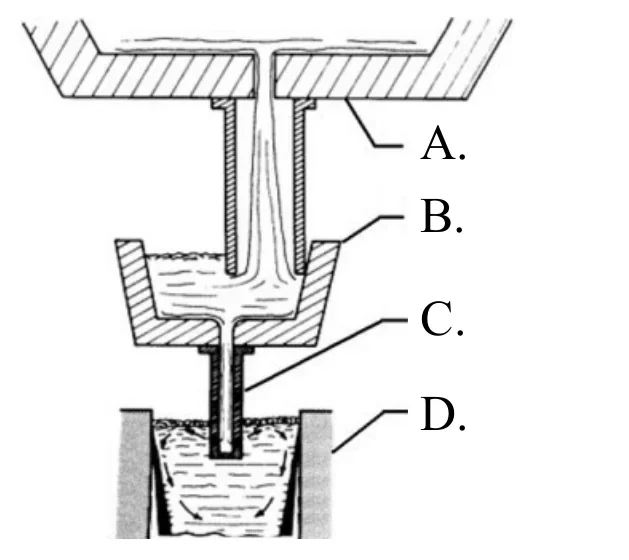

Którą literą oznaczono krystalizator na schemacie fragmentu urządzenia do odlewania ciągłego?
A.
C.
B.
D.
MTL.03Pytanie 31
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna Maszyny i urządzenia
Urządzenia wykorzystywane w procesach walcowania blach i taśm na zimno, przedstawione na rysunku to
A. urządzenia do wytrawiania, płukania i suszenia blach.
B. piece kołpakowe do międzyoperacyjnego wyżarzania rekrystalizującego.
C. prostownice wielorolkowe.
D. urządzenia do cięcia wzdłużnego i poprzecznego.
MTL.03Pytanie 32
Eksploatacja maszyn i urządze…
Kategorie: Obróbka cieplna Materiały i surowce Pomiary i kontrola jakości
Jaką metodę pomiaru twardości należy wykorzystać dla stalowych tulei, jeśli oczekiwana wartość twardości po przeprowadzeniu obróbki cieplnej wynosi 230 ±5HB?
A. Brinella
B. Rockwella
C. Poldi
D. Baumanna
MTL.03Pytanie 33
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka cieplna Pomiary i kontrola jakości

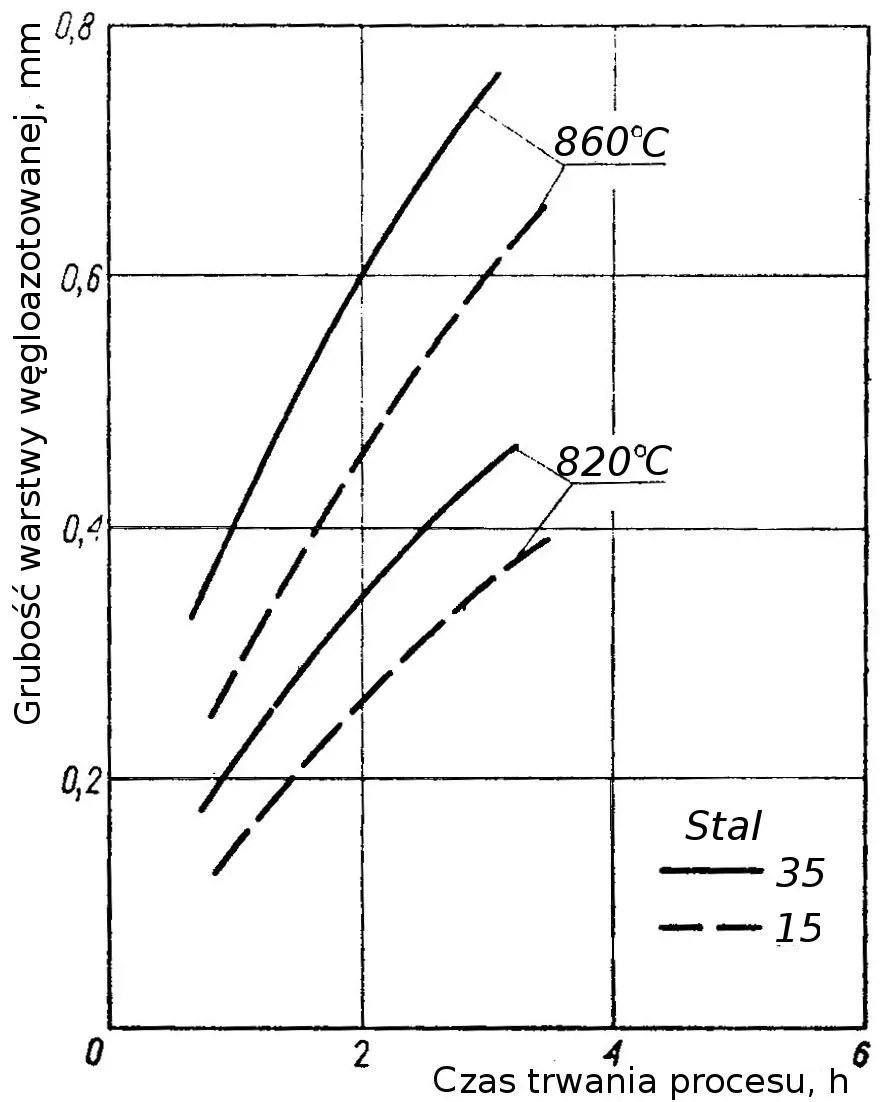

Określ na podstawie wykresu w jakich warunkach należy prowadzić proces węgloazotowania gazowego wyrobu ze stali 35, jeśli grubość warstwy nasyconej węglem i azotem powinna wynosić 0,4 mm.
A. Temperatura 860°C, czas ~2,5 godz.
B. Temperatura 820°C, czas ~2,5 godz.
C. Temperatura 820°C, czas ~1,0 godz.
D. Temperatura 860°C, czas ~1,5 godz.
MTL.03Pytanie 34
Eksploatacja maszyn i urządze…
Kategorie: Maszyny i urządzenia Pomiary i kontrola jakości
Na podstawie zamieszczonego wskazania manometru określ, o ile należy zmienić ciśnienie wody w instalacji hydraulicznego zbijacza zgorzeliny, jeżeli zalecana wartość wynosi 9 MPa.
A. Zmniejszyć o 5,0 MPa
B. Zmniejszyć o 6,5 MPa
C. Zwiększyć o 5,0 MPa
D. Zwiększyć o 6,5 MPa
MTL.03Pytanie 35
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Rysunek przedstawiający wadę procesu wytłaczania, czyli zerwane dno wytłoczki przedstawia rysunek oznaczony literą
A.
D.
B.
C.
MTL.03Pytanie 36
Eksploatacja maszyn i urządze…
Kategorie: Maszyny i urządzenia

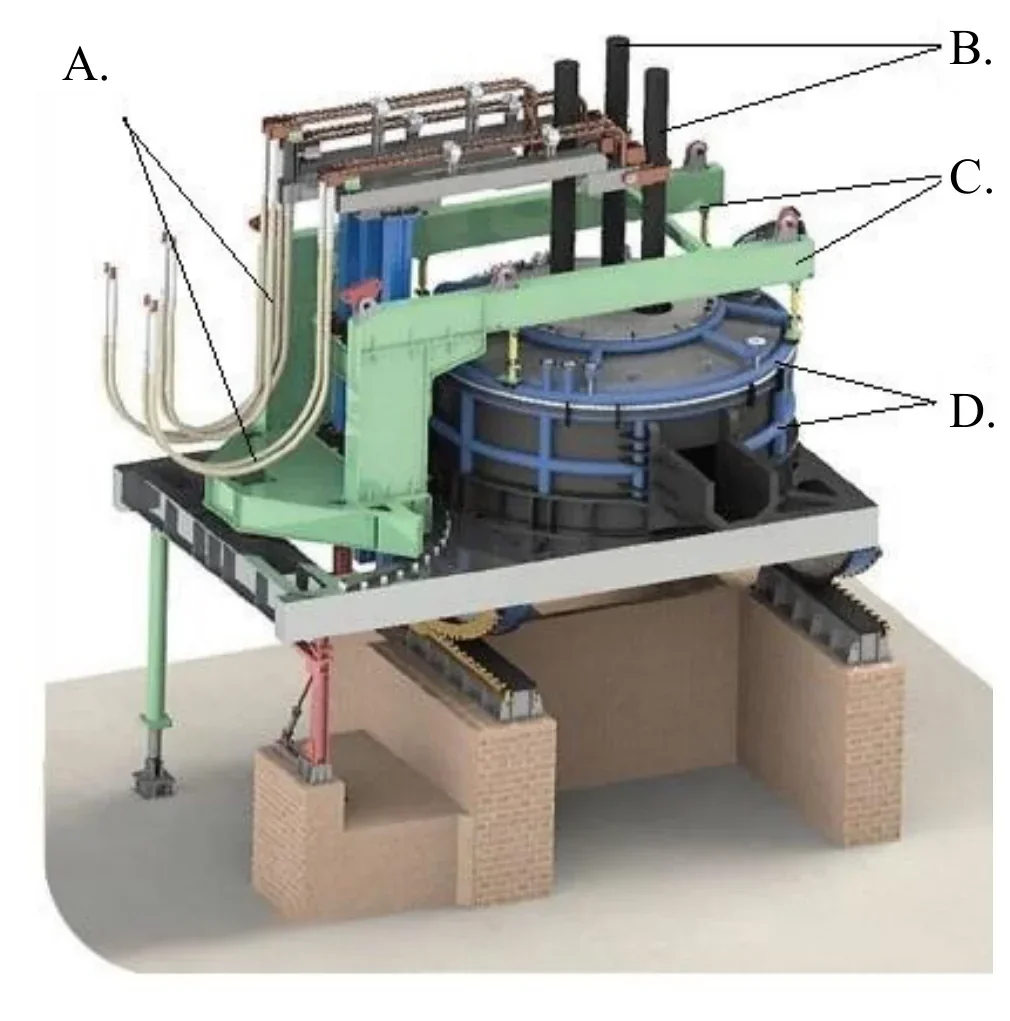

Którą literą oznaczono chłodzone wodą przewody zasilające elektrody na rysunku łukowego pieca elektrycznego?
D.
B.
A.
C.
MTL.03Pytanie 37
Eksploatacja maszyn i urządze…
Kategorie: Maszyny i urządzenia Materiały i surowce

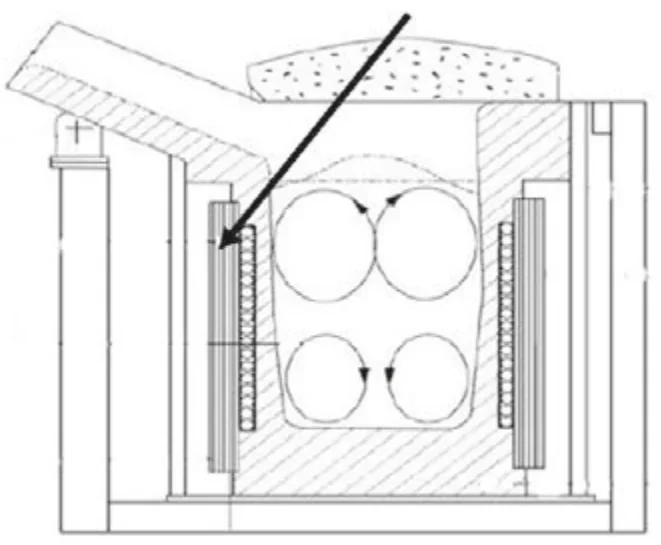

Jaki element wskazano strzałką na schemacie pieca indukcyjnego o dużej mocy?
A. Zworę magnetyczną.
B. Izolację termiczną.
C. Uzwojenie wzbudnika.
D. Wymurówkę ogniotrwałą.
MTL.03Pytanie 38
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna
Które wyżarzanie jest wykonywane jako wyżarzanie międzyoperacyjne w trakcie wielostopniowego ciągnienia drutów stalowych?
A. Odprężające
B. Rekrystalizujące
C. Zupełne
D. Ujednorodniające
MTL.03Pytanie 39
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Który element wielkiego pieca został przedstawiony na rysunku?
A. Urządzenie zasypowe.
B. Agregat do odciągu gazu wielkopiecowego.
C. Okrężnica wraz z zestawem dysz.
D. Urządzenie do odzysku ciepła spalin z nagrzewnic.
MTL.03Pytanie 40
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Jaki rodzaj pieca przedstawia zdjęcie?
A. Komorowy.
B. Pokroczny
C. Przelotowy.
D. Kołpakowy.
