MTL.03Pytanie 1
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Na którym rysunku przedstawiono wyroby wykonane metodą tłoczenia?
D.
C.
A.
B.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MTL.03Pytanie 2
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Na rysunkach przedstawiono następujące po sobie etapy procesu
A. wytwarzanie rury bez szwu.
B. wytwarzania obręczy.
C. walcowania koła zębatego.
D. kucia swobodnego wału.
MTL.03Pytanie 3
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Którą metodę kształtowania taśmy z proszków metali przedstawiono na rysunku?
A. Kucia na gorąco.
B. Wyciskania.
C. Walcowania.
D. Prasowania kroczącego.
MTL.03Pytanie 4
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Materiały i surowce
Co jest główną przyczyną występowania na powierzchni produktów walcowanych defektów określanych jako łuski?
A. Zawalcowania, które pojawiły się na wczesnym etapie obróbki plastycznej lub pęcherze podskórne w wsadzie
B. Nieodpowiednie kalibrowanie walców lub przepełnienie wykroju
C. Znaczące zużycie walców lub nierównomierna temperatura materiału
D. Zbyt wysoka zawartość wodoru w stali lub zbyt szybkie chłodzenie stali po obróbce plastycznej
MTL.03Pytanie 5
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Określ na podstawie tabeli, jaką wartość współczynnika wytłaczania m należy zanotować w dokumentacji dotyczącej procesu wytłaczania, jeśli grubość blachy g=3 mm, a średnica krążka D=50 mm.
| Grubość względna krążka g/p | 2,00 | 1,50 | 1,00 | 0,50 | 0,20 | 0,06 |
| Współczynnik wytłaczania m | 0,46 | 0,50 | 0,53 | 0,56 | 0,58 | 0,60 |
A. 0,50
B. 0,60
C. 0,56
D. 0,58
MTL.03Pytanie 6
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Określ na podstawie tabeli, jaka może być maksymalna średnica i długość wsadu przy ciągnieniu rur na ciągarce ławowej, jeśli siła ciągnienia wynosi 450 kN, długość ciągnienia 14 000 mm i zastosowano ciąg trzyżyłowy.
A. Średnica wsadu 55 mm, długość wsadu 12 000 mm
B. Średnica wsadu 55 mm, długość wsadu 16 000 mm
C. Średnica wsadu 70 mm, długość wsadu 12 000 mm
D. Średnica wsadu 70 mm, długość wsadu 16 000 mm
MTL.03Pytanie 7
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Przedstawiona na rysunku wada wyrobu tłoczonego to
A. wypukłość.
B. uszy.
C. fałdy.
D. wichrowatość.
MTL.03Pytanie 8
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Średnica prętów walcowanych na gorąco powinna zgodnie z dokumentacją wynosić \( \phi 30_{-0,3}^{+0,2} \). Która średnica pręta nie spełnia tego warunku?
A. 29,8 mm
B. 30,3 mm
C. 30,1 mm
D. 29,9 mm
MTL.03Pytanie 9
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Które narzędzia stanowiące oprzyrządowanie urządzeń do obróbki plastycznej przedstawiono na rysunku?
A. Rolki do nagniatania powierzchni.
B. Ciągadła do ciągnienia drutu.
C. Matryce do prasowania proszków metali.
D. Matryce do okrawania wypływki.
MTL.03Pytanie 10
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Jaką czynność należy wykonać w pierwszej kolejności, aby właściwie przygotować wlewkę z miedzi do walcowania na zimno?
A. Wykonać kąpiel w kwasach
B. Usunąć zanieczyszczenia powierzchni poprzez śrutowanie lub piaskowanie
C. Oczyścić powierzchnię poprzez dłutowanie
D. Wykonać frezowanie powierzchni wlewków na zimno
MTL.03Pytanie 11
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Jaką metodą przygotowuje się wlewki przed obróbką plastyczną?
A. obróbki chemicznej
B. obróbki wiórowej
C. śrutowania oraz piaskowania
D. metalizowania
MTL.03Pytanie 12
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna Maszyny i urządzenia
Urządzenia wykorzystywane w procesach walcowania blach i taśm na zimno, przedstawione na rysunku to
A. prostownice wielorolkowe.
B. urządzenia do cięcia wzdłużnego i poprzecznego.
C. piece kołpakowe do międzyoperacyjnego wyżarzania rekrystalizującego.
D. urządzenia do wytrawiania, płukania i suszenia blach.
MTL.03Pytanie 13
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Rysunek przedstawiający wadę procesu wytłaczania, czyli zerwane dno wytłoczki przedstawia rysunek oznaczony literą
C.
D.
A.
B.
MTL.03Pytanie 14
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna
Które wyżarzanie jest wykonywane jako wyżarzanie międzyoperacyjne w trakcie wielostopniowego ciągnienia drutów stalowych?
A. Odprężające
B. Ujednorodniające
C. Zupełne
D. Rekrystalizujące
MTL.03Pytanie 15
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia

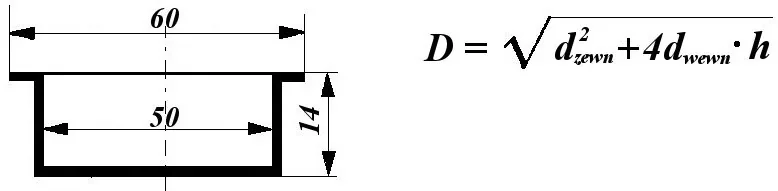

Jaką średnicę powinny mieć krążki blachy do wykonania wytłoczek, których kształt przedstawiono na rysunku?
A. 70 mm
B. 80 mm
C. 85 mm
D. 75 mm
MTL.03Pytanie 16
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce
Objętość materiału wsadowego potrzebnego do wytworzenia odkuwki powinna wynosić 160 000 mm3. Jaką długość powinien mieć wsad, jeśli jego wymiary poprzeczne to 20 x 20 mm?
A. 500 mm
B. 440 mm
C. 360 mm
D. 400 mm
MTL.03Pytanie 17
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Na którym rysunku zilustrowano wadę odkuwki kutej swobodnie, określaną jako zakucie?
C.
D.
B.
A.
MTL.03Pytanie 18
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Na trawionym przekroju pręta ujawniono wadę powstałą w trakcie obróbki plastycznej. Jaka to wada?
A. Łuska.
B. Naderwanie.
C. Wżer.
D. Zawalcowanie.
MTL.03Pytanie 19
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Którą metodę obróbki plastycznej zastosowano do produkcji wyrobów przedstawionych na rysunku?
A. Walcowania.
B. Ciągnienia.
C. Wyoblania.
D. Kucia.
MTL.03Pytanie 20
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Który z przedstawionych na rysunkach wyrobów wykonuje się metodą kucia matrycowego na młocie?
C.
D.
B.
A.
MTL.03Pytanie 21
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna Pomiary i kontrola jakości
Odczytaj z wykresu, przy której temperaturze należy rozpocząć kucie stali o zawartości 0,5% węgla.
A. Około 880°C
B. Około 850°C
C. Około 1 110°C
D. Około 1 150°C
MTL.03Pytanie 22
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce Pomiary i kontrola jakości
Określ na podstawie tabeli, jaka powinna być wartość naprężenia gnącego σg w procesie gięcia stali, jeśli granica plastyczności stali wynosi 320 MPa, blacha ma grubość g=2 mm, a promień wewnętrzny krzywizny giętej blachy rw = 3,2 mm.
| rw/g | Granica plastyczności Re lub R02 MPa | ||||
|---|---|---|---|---|---|
| 190 | 240 | 290 | 320 | 350 | |
| σg, MPa | |||||
| 1,0 | 540 | 670 | 738 | 790 | 793 |
| 1,25 | 530 | 660 | 725 | 775 | 780 |
| 1,6 | 525 | 642 | 704 | 764 | 770 |
| 2,0 | 514 | 627 | 684 | 752 | 762 |
| 2,5 | 495 | 608 | 660 | 735 | 748 |
| 3,2 | 466 | 580 | 627 | 706 | 723 |
| 4,0 | 440 | 555 | 595 | 680 | 700 |
| 5,0 | 412 | 528 | 565 | 654 | 675 |
| 6,3 | 385 | 497 | 535 | 625 | 650 |
A. 752 MPa
B. 775 MPa
C. 706 MPa
D. 764 MPa
MTL.03Pytanie 23
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Do sprawdzenia średnicy wewnętrznej gorącej odkuwki kutej swobodnie należy użyć narzędzia pomiarowego przedstawionego na rysunku oznaczonym literą
A.
B.
C.
D.
MTL.03Pytanie 24
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Który sposób kształtowania wyrobów z proszków metali przedstawiono schematycznie na rysunku?
A. Prasowanie izostatyczne.
B. Wyciskanie współbieżne.
C. Zagęszczanie wibracyjne.
D. Prasowanie obwiedniowe.
MTL.03Pytanie 25
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Jakie są główne zalety stosowania walcowania na gorąco?
A. Zwiększenie gęstości i odporności na złamania
B. Obniżenie kosztów produkcji i poprawa plastyczności
C. Zwiększenie przewodności cieplnej i zmniejszenie korozji
D. Poprawa twardości i zmniejszenie zużycia energii
MTL.03Pytanie 26
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna
O ile należy dogrzać wsad przeznaczony do wykonania odkuwki, jeśli temperatura kucia stali ma mieścić się w zakresie 900÷1200°C, a wsad ma barwę wiśniową?
| Temperatura, °C | Barwa stali |
|---|---|
| 680 | ciemnoczerwona |
| 740 | ciemnowiśniowa |
| 770 | wiśniowa |
| 800 | jasnowiśniowa |
| 850 | jasnoczerwona |
| 900 | intensywnie jasnoczerwona |
| 950 | żółtoczerwona |
| 1000 | żółta |
| 1100 | jasnożółta |
| 1200 | żółtobiała |
A. O około 530°C
B. O około 430°C
C. O około 120°C
D. O około 130°C
MTL.03Pytanie 27
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Na którym rysunku zilustrowano wadę wyrobu tłoczonego, powstającą przy zbyt dużej szczelinie między matrycą i stemplem?
D.
C.
B.
A.
MTL.03Pytanie 28
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Schemat procesu przeciwbieżnego wyciskania prętów przedstawiono na rysunku oznaczonym literą
B.
A.
C.
D.
MTL.03Pytanie 29
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna Pomiary i kontrola jakości
Odczytaj z wykresu żelazo-węgiel temperaturę, poniżej której nie należy prowadzić procesu kucia stali o zawartości 1% węgla.
A. 1 200°C
B. 1 150°C
C. 800°C
D. 850°C
MTL.03Pytanie 30
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Jakie testy powinny być wykonane, aby zweryfikować, czy produkt osiąga wymaganą wytrzymałość Rm po obróbce plastycznej?
A. Próbę rozciągania statyczną
B. Testy twardości
C. Testy udarności
D. Próbę ściskania statyczną
MTL.03Pytanie 31
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia

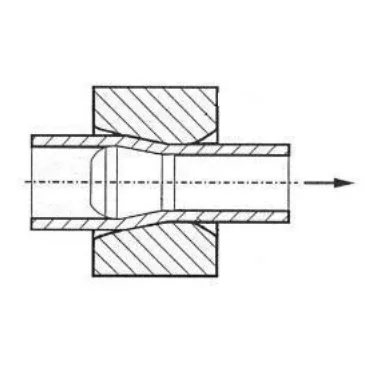

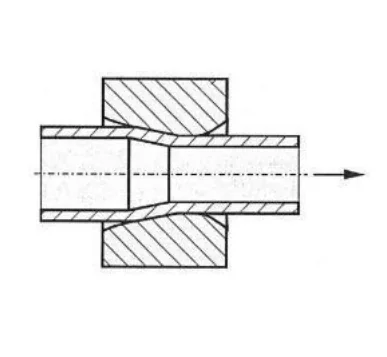

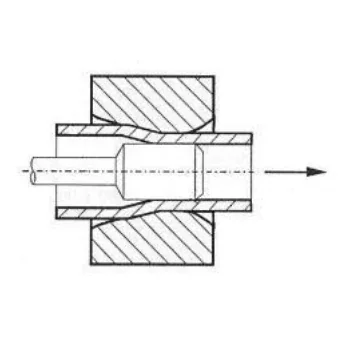

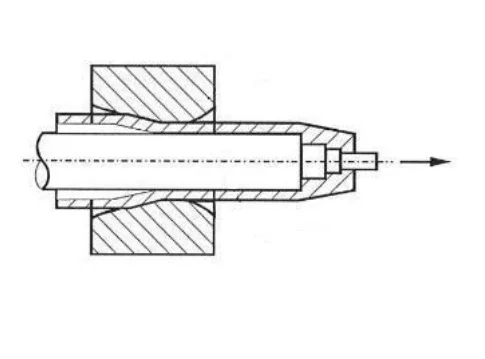

Na której ilustracji przedstawiono ciągnienie rur na korku swobodnym?
A. Ilustracja 4.
B. Ilustracja 3.
C. Ilustracja 1.
D. Ilustracja 2.
MTL.03Pytanie 32
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce
Objętość materiału wsadowego potrzebnego do utworzenia odkuwki powinna wynosić 80 000 mm3. Jaki powinien być przekrój poprzeczny wsadu, jeśli jego długość ma wynosić 200 mm?
A. 200 x 200 mm
B. 250 x 250 mm
C. 25 x 25 mm
D. 20 x 20 mm
MTL.03Pytanie 33
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Który z podanych rodzajów obróbki wykańczającej produktów gotowych zapewnia obrabianej powierzchni najwyższy poziom gładkości?
A. Polerowanie
B. Frezowanie
C. Śrutowanie
D. Bębnowanie
MTL.03Pytanie 34
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna
Który rodzaj obróbki plastycznej metali zastosowano do uzyskania elementu przedstawionego na rysunku?
A. Wyciskanie.
B. Ciągnienie.
C. Kucie.
D. Tłoczenie.
MTL.03Pytanie 35
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna
Aby zniwelować skutki zgniotu po obróbce plastycznej w niskiej temperaturze, konieczne jest przeprowadzenie wyżarzania
A. sferoidyzujące
B. normalizujące
C. rekrystalizujące
D. ujednorodniające
MTL.03Pytanie 36
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia

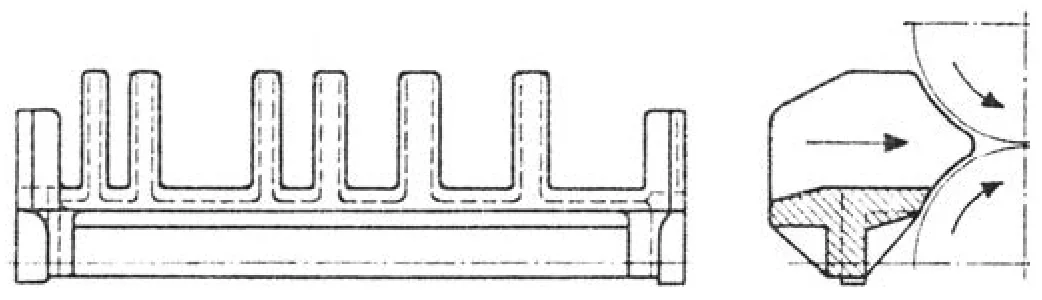

Który element uzbrojenia walców przedstawiono na rysunku?
A. Prowadnicę.
B. Pazur.
C. Ławę.
D. Przepustnicę.
MTL.03Pytanie 37
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50_{-0,4}^{+0,3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?
A. 49,96 mm
B. 49,70 mm
C. 50,40 mm
D. 50,03 mm
MTL.03Pytanie 38
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

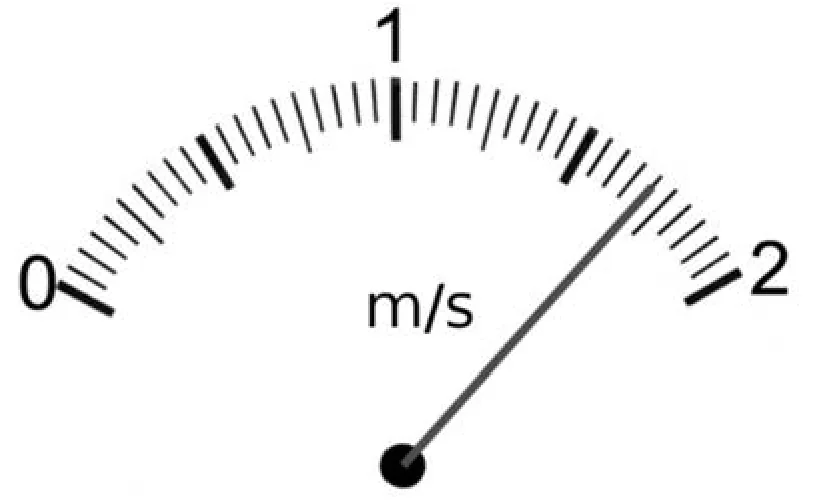

Jaka jest prędkość liniowa pasma, opuszczającego klatkę walcowniczą, wskazana przez miernik przedstawiony na rysunku?
A. 1,75 m/s
B. 1,70 m/s
C. 1,55 m/s
D. 1,80 m/s
MTL.03Pytanie 39
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna Pomiary i kontrola jakości
Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i określ o ile stopni należy jeszcze dogrzać wsad.
A. O 89°C
B. O 101°C
C. O 99°C
D. O 199°C
MTL.03Pytanie 40
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia

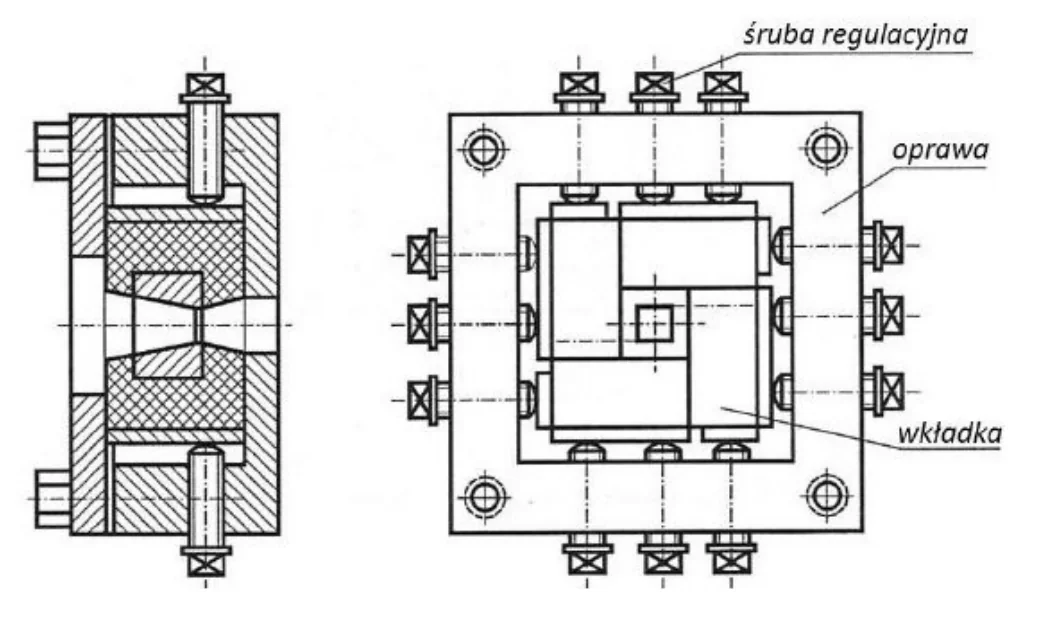

Które narzędzie, stosowane w procesach obróbki plastycznej na zimno, przedstawiono na rysunku?
A. Ciągadło składane profilowe, do drutów o przekroju kwadratowym.
B. Wykrojnik bez prowadzenia, do wycinania otworów kwadratowych.
C. Matrycę do wyciskania przeciwbieżnego.
D. Ciągadło obrotowe, walcowo-rolkowe.
