MTL.03Pytanie 121
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia

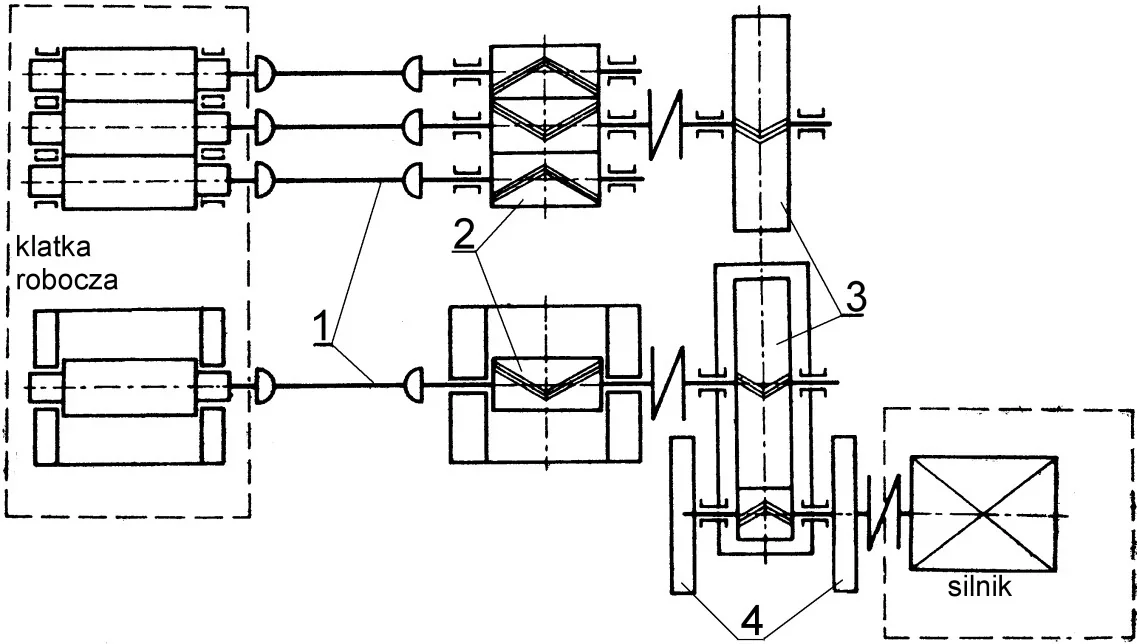

Którą cyfrą oznaczono łączniki na schemacie kinematycznym walcarki?
Cyfrą 4.
Cyfrą 2.
Cyfrą 3.
Cyfrą 1.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MTL.03Pytanie 122
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Wskaż na podstawie tabeli wartości współczynników ciągnienia w procesie wykonywania wytłoczek, jeżeli grubość blachy s = 1,6 mm, a średnica krążka D = 320 mm.
| Współczynnik ciągnienia | Stosunek s/D x 100% | ||||
|---|---|---|---|---|---|
| 2,0÷1,5 | 1,5÷1,0 | 1,0÷0,6 | 0,6÷0,3 | 0,3÷0,15 | |
| m₁ | 0,50 | 0,53 | 0,55 | 0,58 | 0,60 |
| m₂ | 0,75 | 0,76 | 0,78 | 0,79 | 0,80 |
| m₃ | 0,78 | 0,79 | 0,80 | 0,81 | 0,82 |
A. m1 = 0,58, m2 = 0,79, m3 = 0,81
B. m1 = 0,53, m2 = 0,76, m3 = 0,79
C. m1 = 0,60, m2 = 0,80, m3 = 0,82
D. m1 = 0,55, m2 = 0,78, m3 = 0,80
MTL.03Pytanie 123
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce
Określ na podstawie tabeli, który środek zastosowany podczas ciągnienia aluminium pozwala uzyskać najmniejsze tarcie między odkształcanym materiałem i ciągadłem.
| Lp. | Współczynnik tarcia μ | Rodzaj użytego środka | Rodzaj ciągnionego materiału | Materiał ciągadła |
|---|---|---|---|---|
| 1. | 0,01÷0,05 | mydło potasowe | stal niestopowa ok. 0,53% C | węgliki spiekane |
| 2. | 0,03÷0,04 | mydło potasowe | stal niestopowa ok. 0,05% C | węgliki spiekane |
| 3. | 0,075 | olej rzepakowy | aluminium | stal narzędziowa |
| 4. | 0,149 | olej maszynowy | aluminium | stal narzędziowa |
| 5. | 0,166 | smar maszynowy | aluminium | stal narzędziowa |
A. Olej rzepakowy.
B. Olej maszynowy.
C. Mydło potasowe.
D. Smar maszynowy.
MTL.03Pytanie 124
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia

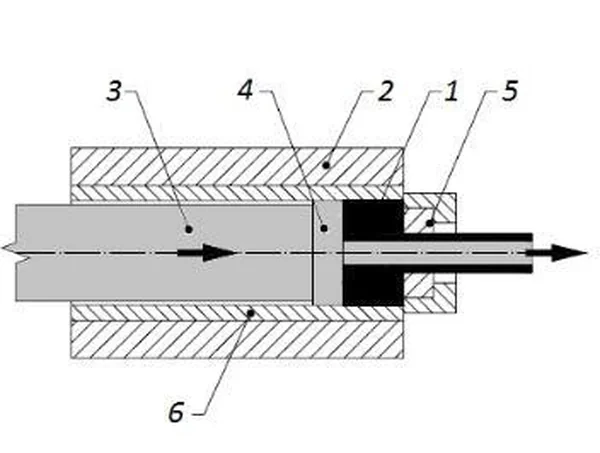

Na schemacie wyciskania przeciwbieżnego rur stempel, oznaczono cyfrą
A. 4
B. 3
C. 6
D. 5
MTL.03Pytanie 125
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Który rodzaj wady wyrobu walcowanego przedstawiono na rysunku?
A. Naderwanie.
B. Pęknięcie.
C. Rozszczepienie.
D. Sierpowatość.
MTL.03Pytanie 126
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna Pomiary i kontrola jakości
Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i oblicz, o ile stopni należy ten materiał dogrzać.
A. O 113°C
B. O 123°C
C. O 133°C
D. O 103°C
MTL.03Pytanie 127
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce
Blachy cienkie klasyfikuje się na sześć kategorii w zależności od ich zastosowania w tłoczeniu. Symbol P odnosi się do blachy
A. o bardzo dużej głębokości tłoczenia
B. przeznaczonej do trudnych wytłoczek o skomplikowanym kształcie
C. o płytkiej głębokości tłoczenia
D. o głębokości tłoczenia
MTL.03Pytanie 128
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna
W jakim zakresie temperatur powinniśmy podgrzewać stalowy wsad przed walcowaniem na gorąco blach o dużej grubości?
A. 1250°C-1150°C
B. 1100°C-910°C
C. 900°C-850°C
D. 1450°C-1350°C
MTL.03Pytanie 129
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce Pomiary i kontrola jakości

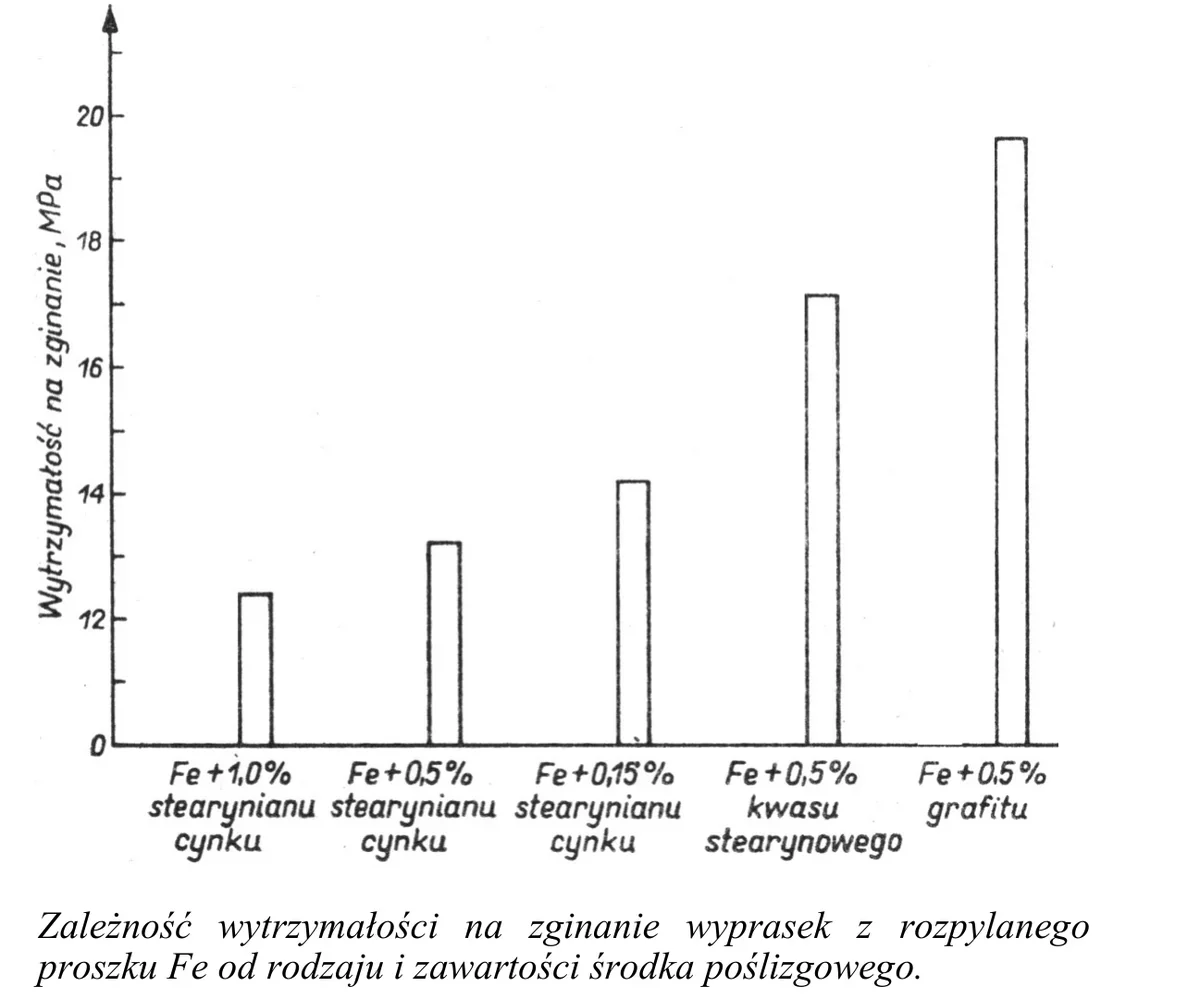

Odczytaj z wykresu, jaka powinna być zawartość i rodzaj środka poślizgowego zastosowanego w procesie prasowania, aby wytrzymałość na zginanie wypraski z proszku żelaza wynosiła 14 ÷ 14,5 MPa.
A. 0,15% stearynianu cynku.
B. 0,5% stearynianu cynku.
C. 1,0% stearynianu cynku.
D. 0,5% kwasu stearynowego.
MTL.03Pytanie 130
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Narzędzie pomiarowe stosowane przy sprawdzeniu średnicy wewnętrznej gorącej odkuwki kutej swobodnie przedstawiono na rysunku oznaczonym literą
C.
D.
B.
A.
MTL.03Pytanie 131
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Walec oporowy walcarki kwarto-nawrotnej przedstawionej na rysunku oznaczono literą
C.
D.
A.
B.
MTL.03Pytanie 132
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Który z wymienionych czynników jest główną przyczyną powstania przedstawionej na rysunku wady walcowanej blachy?
A. Zbyt mały nacisk walców.
B. Nieprawidłowy profil beczek walców.
C. Zbyt duża prędkość walcowania.
D. Nieprawidłowa średnica walców.
MTL.03Pytanie 133
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce
Na podstawie zamieszczonej tabeli wskaż maksymalną temperaturę nagrzewania wsadu ze stopu AlCu4Mg1 do procesu wyciskania na gorąco.
| Zakres temperatur stosowanych przy wyciskaniu na gorąco | |
|---|---|
| Rodzaj materiału | Temperatura, °C |
| Ołów | 20÷250 |
| Aluminium, stopy aluminium | 375÷475 |
| Miedź, stopy miedzi | 650÷975 |
| Stale | 875÷1300 |
A. 975°C
B. 475°C
C. 375°C
D. 650°C
MTL.03Pytanie 134
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Metodę obróbki plastycznej metali, polegającą na przeciąganiu, przedstawia rysunek oznaczony literą
D.
B.
C.
A.
MTL.03Pytanie 135
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Na schemacie prasy hydraulicznej nurnik oznaczono cyfrą
A. 4
B. 1
C. 3
D. 2
MTL.03Pytanie 136
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Największa prędkość ciągnienia w łańcuchowej ciągarce wynosi 9,5 m/min. Wskaźnik prędkości przeciąganego pręta pokazuje 7,2 m/min. Jak bardzo można maksymalnie zwiększyć prędkość ciągnienia tego materiału?
A. O 2,7 m/min
B. O 2,3 m/min
C. O 1,9 m/min
D. O 1,4 m/min
MTL.03Pytanie 137
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Zilustrowana na przedstawionym rysunku wada wyrobu tłoczonego to
A. wichrowatość.
B. wypukłość.
C. fałdy.
D. uszy.
MTL.03Pytanie 138
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna Materiały i surowce
Oblicz na podstawie danych w tabeli minimalną masę kęsiska potrzebnego do wyprodukowania 2,5 t walcowanej na gorąco blachy o grubości 7 mm.
| Techniczne normy zużycia materiałów wsadowych w produkcji blach grubych | |
|---|---|
| Rodzaj wsadu | Norma zużycia k kg/t |
| Wlewki ze stali nieuspokojonej o masie poniżej 4 400 kg | 1 370 ÷ 1 470 |
| Wlewki ze stali nieuspokojonej o masie powyżej 4 400 kg | 1 450 ÷ 1 540 |
| Kęsiska płaskie na blachy o grubości do 8 mm | 1 320 ÷ 1 350 |
| Kęsiska płaskie na blachy o grubości powyżej 8 mm | 1 180 ÷ 1 240 |
A. 2 950 kg
B. 3 100 kg
C. 3 300 kg
D. 3 375 kg
MTL.03Pytanie 139
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Główne powody występowania wad w główkach walcowanych szyn, znanych jako płatki śnieżne, to
A. zbyt wysoka prędkość walcowania oraz nadmierna chropowatość walców
B. niewystarczające usuwanie zgorzeliny podczas walcowania oraz zbyt intensywne zużycie walców
C. nadmiar wodoru w stali oraz zbyt szybkie schładzanie wyrobu po obróbce plastycznej
D. niewłaściwy kształt wsadu oraz wtrącenia niemetaliczne w stali
MTL.03Pytanie 140
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Przedstawiona na rysunku wada odkuwki matrycowej to
A. niedokucie.
B. podłam.
C. mimośrodowość.
D. przesadzenie.
MTL.03Pytanie 141
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Strzałka na schemacie przedstawiającym walcowanie tulei w walcarkach skośnych wskazuje walec
A. prosty.
B. tarczowy.
C. stożkowy.
D. grzybkowy.
MTL.03Pytanie 142
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Który rodzaj walcowania przedstawia rysunek?
A. Wzdłużno-bruzdowe.
B. Poprzeczne.
C. Skośne.
D. Poprzeczno-klinowe.
MTL.03Pytanie 143
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Na rysunku przedstawiono operację kucia
A. swobodnego, w kowadłach kształtowych.
B. matrycowego, w matrycy otwartej.
C. matrycowego, w matrycy zamkniętej.
D. swobodnego, w kowadłach płaskich.
MTL.03Pytanie 144
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Wskaż przyrząd pomiarowy, którego należy użyć do sprawdzenia średnicy wewnętrznej gorącej odkuwki kutej swobodnie.
A.
B.
C.
D.
MTL.03Pytanie 145
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Materiały i surowce
Odczytaj z rysunku, jaka powinna być zawartość i rodzaj środka poślizgowego zastosowanego w procesie prasowania, aby wytrzymałość na zginanie wypraski z proszku żelaza wynosiła minimum 15 MPa.
A. 1,0% stearynianu cynku.
B. 0,15% stearynianu cynku.
C. 0,5% stearynianu cynku.
D. 0,5% kwasu stearynowego.
MTL.03Pytanie 146
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Obróbka cieplna
Jakiego typu wyżarzanie powinno się zastosować w celu likwidacji umocnienia metalu po procesie ciągnienia?
A. Sferoidyzujące
B. Odprężające
C. Ujednorodniające
D. Rekrystalizujące
MTL.03Pytanie 147
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości
Wskaż narzędzie pomiarowe, którego należy użyć do sprawdzenia średnicy wewnętrznej gorącej odkuwki kutej swobodnie.
A.
C.
B.
D.
MTL.03Pytanie 148
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Maszyny i urządzenia
Na którym rysunku przedstawiono schematycznie proces walcowania?
C.
D.
A.
B.
MTL.03Pytanie 149
Eksploatacja maszyn i urządze…
Kategorie: Obróbka plastyczna Pomiary i kontrola jakości
Zgodnie z dokumentacją, średnica prętów walcowanych na gorąco winna wynosić ∅50+0,02 ∅50-0,01. Która z zmierzonych średnic prętów nie spełnia tego wymogu?
A. 50,02
B. 50,01
C. 49,99
D. 49,98
