MTL.03Pytanie 81

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia Materiały i surowce

Określ na podstawie tabeli, który olej należy zastosować przy walcowaniu stali na walcarce dwudziestowalcowej.

Nazwa oleju	Gęstość przy temp. 15°C	Lepkość kinematyczna w temp. 40°C	Temperatura zapłonu	Zastosowanie oleju
SOMENTOR 32	796 kg/m³	1,8 mm²/s	95°C	do walcowania na zimno aluminium (specjalne zastosowanie: walcowanie folii)
SOMENTOR N 60	845 kg/m³	2,1 mm²/s	155°C	do walcowania na zimno stali i innych metali, jak miedź i jej stopy, na walcarkach wielowalcowych i kwarto
WALZOEL SBM 130	887 kg/m³	28 mm²/s	180°C	do walcowania miedzi i jej stopów, gdy wymagana jest wysoka jakość powierzchni; może być stosowany do walcowania pielgrzymowego na zimno rur z miedzi
WALZOEL BM 71	845 kg/m³	7 mm²/s	155°C	do walcowania metali kolorowych na walcarkach kwarto i sexto

A. SOMENTOR 32

B. WALZOEL SBM 130

C. SOMENTOR N 60

D. WALZOEL BM 71

MTL.03Pytanie 82

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Podczas produkcji tulei rurowych wykorzystuje się proces walcowania

A. skośne

B. poprzeczne

C. okresowe

D. wzdłużne

MTL.03Pytanie 83

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna Obróbka cieplna

Do podstawowych działań związanych z przygotowaniem walcówki ze stali niestopowej do procesu ciągnienia na zimno zalicza się

A. odpuszczanie niskie oraz shot blasting

B. wyżarzanie odprężające i calcining

C. obróbka cieplna oraz piaskowanie

D. wyżarzanie ujednorodniające i wytrawianie

MTL.03Pytanie 84

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

Oblicz minimalną długość pasa blachy do wykonania 15 wytłoczek o średnicy 30 mm, jeżeli odległość między wykrojami wynosi 1,5 mm, a odległość między wykrojem a krawędzią blachy wynosi 2,0 mm.

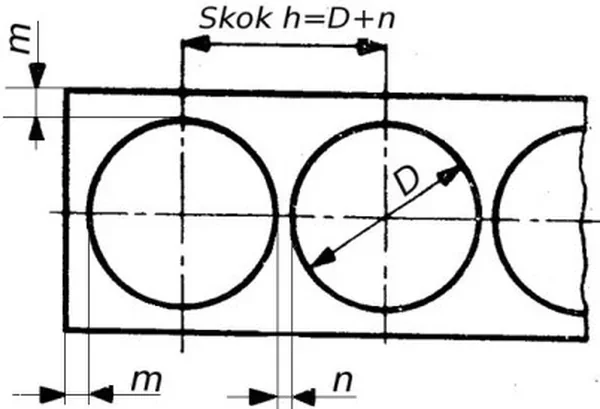

Rysunek rozmieszczenia okrągłych wykrojów na pasie blachy z oznaczeniami m, n i skoku h

A. 476,5 mm

B. 453,5 mm

C. 475,0 mm

D. 462,0 mm

MTL.03Pytanie 85

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Która z wymienionych metod obróbki materiału na odkuwki jest najbardziej opłacalna, jeśli odkuwki w produkcji średnioseryjnej mają być wytwarzane z prętów walcowanych, a drobne odchylenia w długości wsadu do kucia są akceptowane?

A. Cięcie za pomocą nożyc.

B. Przecinanie z użyciem technologii termoelektrycznej.

C. Łamanie w prasach.

D. Cięcie przy pomocy pił.

MTL.03Pytanie 86

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Przedstawiona na fotografii maszyna pomocnicza, stosowana w kuźni, to

A. manipulator kuźniczy.

B. wózek podnośnikowy.

C. suwnica pomostowa.

D. dźwig samojezdny.

MTL.03Pytanie 87

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Jakie narzędzia są wymagane do przeprowadzenia procesu wydłużania na kowadle?

A. Trzpienie, podsadzki, foremniki

B. Żłobniki, młotki, kleszcze

C. Żłobniki, przebijaki, nadstawki

D. Nadstawki, trzpienie, kleszcze

MTL.03Pytanie 88

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

Określ na podstawie wykresu minimalną siłę nacisku prasy do wykonania wytłoczek z blachy o grubości 1,5 mm, jeśli siła niezbędna do wytłaczania nie powinna przekraczać 90% nominalnej siły nacisku prasy.

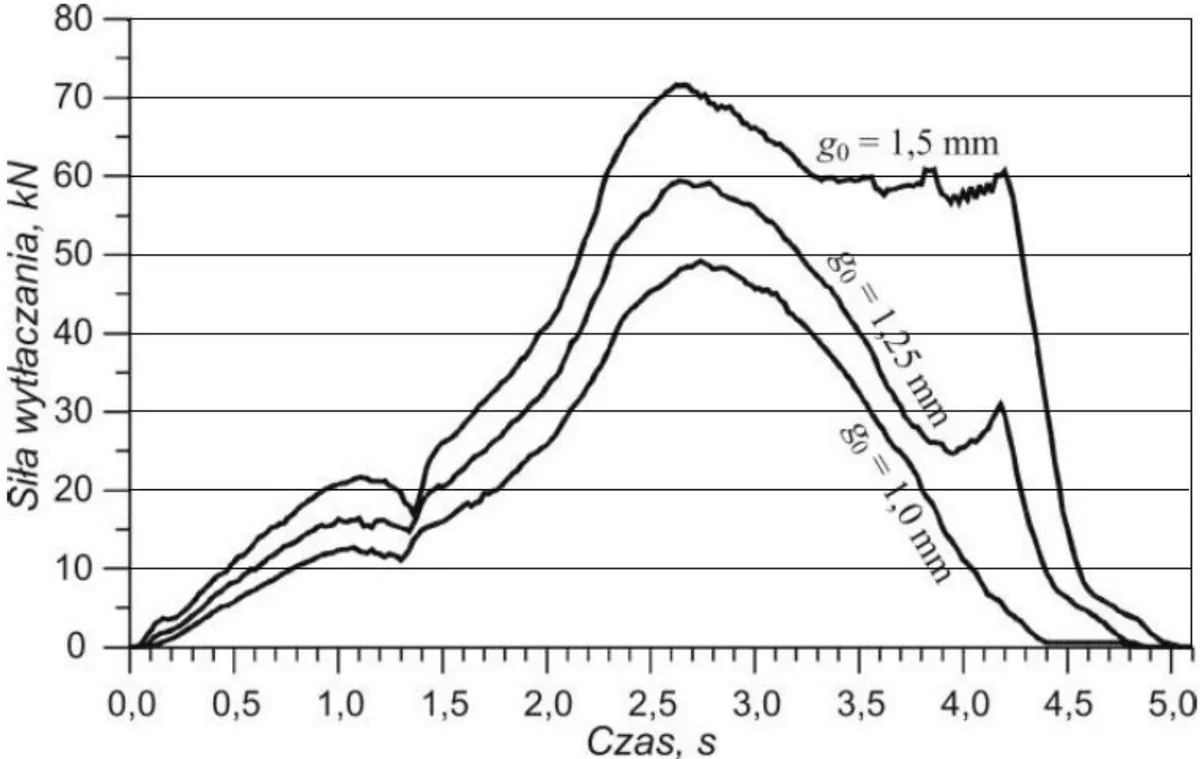

Wykres siły wytłaczania w czasie dla blach o grubości 1,0 mm, 1,25 mm i 1,5 mm

A. 75 kN

B. 70 kN

C. 80 kN

D. 65 kN

MTL.03Pytanie 89

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Podaj zakres temperatur dla wyciskania współbieżnego rur z aluminium.

A. 350°C+150°C

B. 460°C+350°C

C. 540°C+460°C

D. 600°C+540°C

MTL.03Pytanie 90

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

A. Wlewki

B. Kęsy

C. Pręty kute

D. Walcówkę

MTL.03Pytanie 91

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Określ na podstawie tabeli, które z wymienionych urządzeń walcowniczych należy zastosować do walcowania z wsadu o grubości 3,5 mm blachy o grubości 0,25 mm i szerokości 1800 mm.

Lp.	Rodzaj walcarki i układ	Materiał walcowany	Przeznaczenie walcarki			Maksymalna prędkość walcowania m/s
Lp.	Rodzaj walcarki i układ	Materiał walcowany	Grubość wsadu mm	Grubość wyrobu mm	Długość beczki, mm	Maksymalna prędkość walcowania m/s
1.	Układy ciągłe 3-klatkowe kwarto	stal, aluminium	2÷4	nie mniej niż 0,6÷0,7	do 2150	5÷20
2.	Układy ciągłe 4-klatkowe kwarto	stal, aluminium	2÷3,7	0,3÷2,6	do 2150	do 20
3.	Układy ciągłe 5- i 6-klatkowe kwarto	stal	2÷23	0,15÷0,38	do 2185	do 40
4.	Walcarki 6-walcowe	stal	2÷6	> 0,02	do 1000	do 7,0
5.	Walcarki 20-walcowe	stal	0,15÷3,0	0,002÷0,7	do 2000	do 10

A. Układ walcarek kwarto, ciągły, 4-klatkowy.

B. Układ walcarek kwarto, ciągły, 5-klatkowy.

C. Walcarkę 20-walcową.

D. Walcarkę 6-walcową.

MTL.03Pytanie 92

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Co powoduje pękanie stali w trakcie kucia na gorąco?

A. Zbyt niska temperatura w procesie kucia

B. Niewłaściwe dostosowanie siły kucia

C. Zbyt wysoka temperatura w trakcie kucia

D. Wykorzystanie nieodpowiedniego kowadła

MTL.03Pytanie 93

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Którą z metod wykonania należy zastosować do produkcji grubościennych tulei stalowych o kształcie i wymiarach określonych na rysunku?

A. Kucie na prasie śrubowej.

B. Walcowanie pielgrzymowe.

C. Kucie na kuźniarce.

D. Wyciskanie przeciwbieżne.

MTL.03Pytanie 94

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Co powoduje falowanie lub pofałdowanie blach w trakcie procesu walcowania?

A. Rozwalcowanie pęcherzy podskórnych

B. Zbyt duże zużycie walców

C. Zbyt niska prędkość walcowania

D. Za niska temperatura walcowania

MTL.03Pytanie 95

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Jaki materiał wsadowy powinien być użyty do wytwarzania drutu metodą zimnego ciągnienia?

A. Kęsisko

B. Odkuwka

C. Wlewka

D. Walcówka

MTL.03Pytanie 96

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna

Wyroby wykonane metodą wyciskania przedstawiono na rysunku oznaczonym literą

A.

D.

B.

C.

MTL.03Pytanie 97

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Jaki materiał powinno się wykorzystać w procesie brunacenia, aby na drucie stalowym powstała powłoka podsmarowa Fe(OH)₃, która ułatwia ciągnienie?

A. Wodę destylowaną

B. Zakwaszoną wodę

C. Olej palmowy

D. Kwas stearynowy

MTL.03Pytanie 98

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

Jak nazywana jest wada odkuwki matrycowej przedstawiona na rysunku?

Schemat odkuwki matrycowej z przesunięciem osi sąsiednich części, zaznaczonym strzałkami jako wada przesadzenia.

A. Niedokucie.

B. Przesadzenie.

C. Mimośrodowość.

D. Podłam.

MTL.03Pytanie 99

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Na schemacie walcarki walce oporowe oznaczono na rysunku cyfrą

A. 2

B. 1

C. 3

D. 4

MTL.03Pytanie 100

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Którą operację tłoczenia zilustrowano na rysunku?

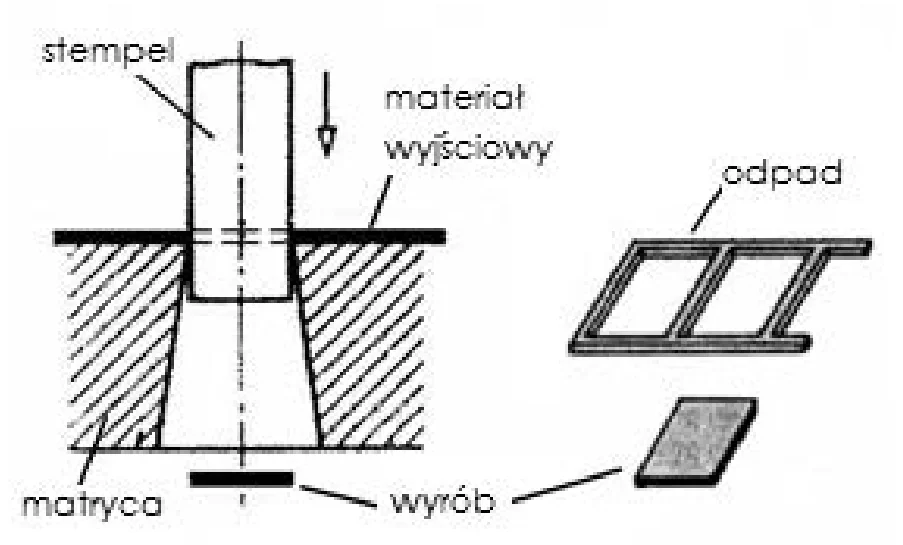

Schemat operacji tłoczenia ze stemplem, matrycą, materiałem wyjściowym, odpadem i wyrobem

A. Wygniatanie.

B. Odcinanie.

C. Wycinanie.

D. Okrawanie.

MTL.03Pytanie 101

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Podczas walcowania na zimno stal zyskuje pewne właściwości w wyniku

A. Zmniejszenia odporności na korozję

B. Zwiększenia przewodności cieplnej

C. Zwiększenia twardości

D. Zmniejszenia wytrzymałości

MTL.03Pytanie 102

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Schemat urządzenia do jednostronnego prasowania proszków na zimno przedstawiono na rysunku oznaczonym literą

A.

B.

C.

D.

MTL.03Pytanie 103

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Na rysunkach przedstawiono kolejne etapy kształtowania wyrobu stalowego. Który proces obróbki plastycznej zastosowano?

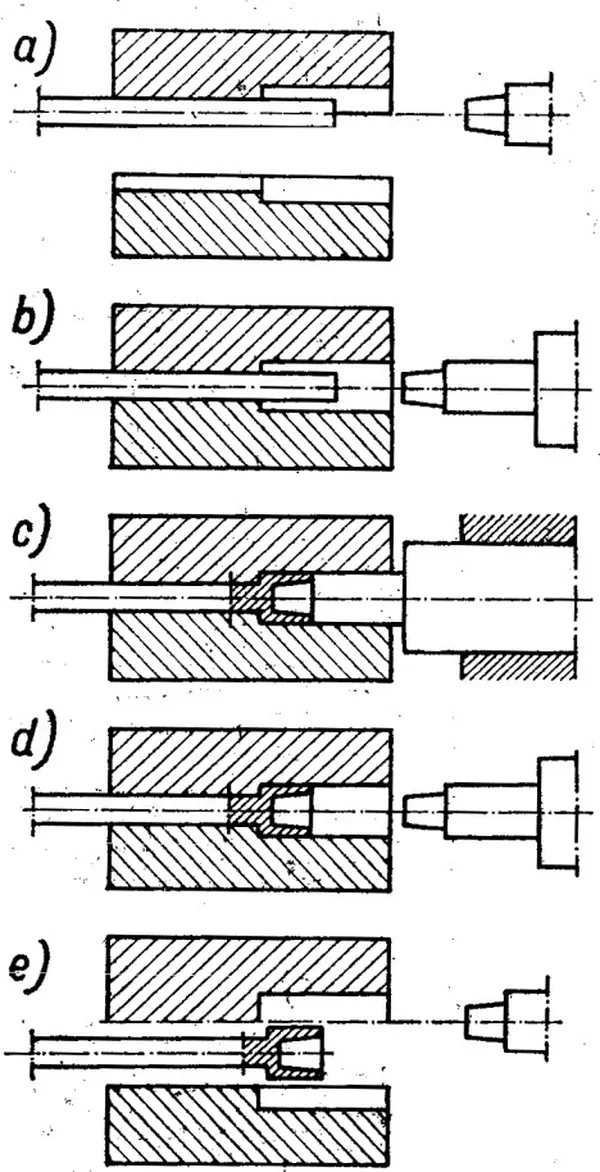

Pięć rysunków od a do e kolejnych etapów kształtowania wyrobu w narzędziach

A. Prasowanie na prasie mimośrodowej.

B. Kucie na kuźniarce

C. Wyciskanie współbieżne.

D. Kucie na młocie matrycowym.

MTL.03Pytanie 104

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

Określ na podstawie fotografii, która wada została ujawniona na przekroju poprzecznym walcowanego pręta.

A. Rysa.

B. Łuska.

C. Zawalcowanie.

D. Naderwanie.

MTL.03Pytanie 105

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Która z wymienionych metod obróbki plastycznej pozwala na wytworzenie z proszków metali wyprasek o kształtach przedstawionych na rysunku?

A. Prasowanie kroczące.

B. Wyciskanie przeciwbieżne.

C. Kucie na kowarce rotacyjnej.

D. Prasowanie obwiedniowe.

MTL.03Pytanie 106

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Materiały i surowce

Jak należy przygotować wsad w postaci blach walcowanych na gorąco przed procesem walcowania blach cienkich na zimno?

A. Poddając operacji wytrawiania

B. Poddając operacji natłuszczania

C. Przeprowadzając szlifowanie i polerowanie

D. Wykonując wyżarzanie normalizujące

MTL.03Pytanie 107

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Który materiał wsadowy należy zastosować do wykonania odkuwki matrycowej przedstawionej na rysunku?

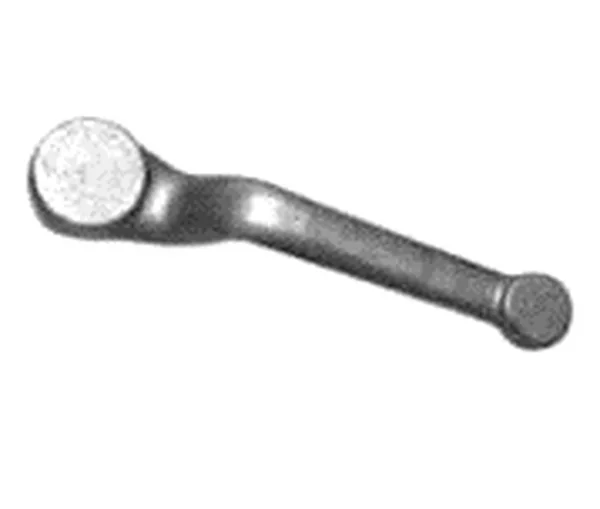

Zdjęcie odkuwki matrycowej w kształcie dźwigni

A. Wlewek.

B. Kęsisko.

C. Przedkuwkę.

D. Kęs.

MTL.03Pytanie 108

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna

Jaki proces cieplny powinno się przeprowadzić po obróbce plastycznej na zimno, aby zlikwidować zmagazynowaną energię deformacji?

A. Przesycanie

B. Odpuszczanie

C. Wyżarzanie rekrystalizujące

D. Wyżarzanie normalizujące

MTL.03Pytanie 109

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Który z wymienionych materiałów metalowych, opisanych symbolami alfanumerycznymi, jest odpowiedni do kucia na gorąco?

A. EN-GJL250

B. L75HMF

C. H13JS

D. EN-GJS 400-15

MTL.03Pytanie 110

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Aby pozbyć się warstwy zgorzeliny, która powstaje podczas nagrzewania kęsisk, należy tuż przed walcowaniem przeprowadzić proces

A. zbijania zgorzeliny za pomocą strumienia wody o wysokim ciśnieniu

B. wytrawiania kęsisk w roztworze kwasu siarkowego

C. usuwania zgorzeliny poprzez bębnowanie na sucho

D. czyszczenia kęsisk w przelotowej śrutownicy

MTL.03Pytanie 111

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Wyznacz średnicę D krążka blachy, z którego ma być stworzona wytłoczka o średnicy d = 80 mm, przy założeniu, że D=1,3d.

A. 94 mm

B. 104 mm

C. 133 mm

D. 83 mm

MTL.03Pytanie 112

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Na którym rysunku przedstawiono wyrób wykonany metodą tłoczenia na prasie?

C.

A.

B.

D.

MTL.03Pytanie 113

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

Jakie metody są stosowane do eliminacji płytkich defektów powierzchniowych w dużych odkuwkach?

A. bębnowanie na mokro

B. szlifowanie

C. bębnowanie na sucho

D. wytrawianie

MTL.03Pytanie 114

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Który rodzaj obróbki plastycznej należy zastosować do wytwarzania elementów pokazanych na rysunku?

A. Kucie matrycowe na prasie.

B. Walcowanie poprzeczne.

C. Wyciskanie.

D. Kucie matrycowe na młocie.

MTL.03Pytanie 115

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Wgniecenia to jednorodne wgłębienia o zróżnicowanych wymiarach i konturach na powierzchni odkuwki, które powstają w wyniku

A. wprasowania w materiał zgorzeliny, która nie została usunięta z formy

B. uszkodzenia odkuwki, która podczas kucia znalazła się częściowo poza kształtem

C. zbyt wysokiej temperatury podgrzewania materiału

D. nieprawidłowego położenia materiału w formie

MTL.03Pytanie 116

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Które z przedstawionych na rysunkach wyrobów wykonuje się metodą walcowania poprzeczno-klinowego?

A.

B.

C.

D.

MTL.03Pytanie 117

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Określ na podstawie tabeli minimalną temperaturę, przy której może być prowadzone wyciskanie wyrobów ze stopów miedzi z cynkiem.

Temperatura wyciskania na gorąco
Materiał	Temperatura wyciskania °C
Duraluminium	380÷480
Miedź	600÷900
Mosiądz	650÷880
Nowe srebro	900÷950

A. 650ºC

B. 600ºC

C. 880ºC

D. 380ºC

MTL.03Pytanie 118

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Maszyny i urządzenia

Jakie działanie należy wykonać tuż przed rozpoczęciem walcowania blach na zimno?

A. Wyżarzanie ujednoradniające

B. Patentowanie

C. Wytrawianie

D. Usuwanie zgorzeliny

MTL.03Pytanie 119

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Określ na podstawie tabeli zamienników smarów i olejów do walcarki mechanicznej MRM 1250, jakim olejem można zastąpić smar Energrease GP 2 podczas prac związanych z konserwacją urządzenia.

Tabela zamienników smarów i olejów do walcarki mechanicznej MRM 1 250
Producent	Smar	Olej
MOBIL	Kup Grease 2	Mobil Gear 629
BP	Energrease GP 2	Energol GR 150
SHELL	Livona 2	Omala Oil 150
CASTROL	Helvium 2	Alpha SP 150

A. Omala Oil 150

B. Mobil Gear 629

C. Energol GR 150

D. Alpha SP 150

MTL.03Pytanie 120

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Najwyższa prędkość ciągnienia w ciągarce łańcuchowej wynosi 9,2 m/min. Wskaźnik prędkości przeciąganego pręta pokazuje wartość 7,6 m/min. O ile maksymalnie można zwiększyć prędkość ciągnienia tego materiału?

A. 1,2 m/min

B. 1,4 m/min

C. 1,8 m/min

D. 1,6 m/min

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Określ na podstawie tabeli, który olej należy zastosować przy walcowaniu stali na walcarce dwudziestowalcowej.

Podczas produkcji tulei rurowych wykorzystuje się proces walcowania

Do podstawowych działań związanych z przygotowaniem walcówki ze stali niestopowej do procesu ciągnienia na zimno zalicza się

Oblicz minimalną długość pasa blachy do wykonania 15 wytłoczek o średnicy 30 mm, jeżeli odległość między wykrojami wynosi 1,5 mm, a odległość między wykrojem a krawędzią blachy wynosi 2,0 mm.

Która z wymienionych metod obróbki materiału na odkuwki jest najbardziej opłacalna, jeśli odkuwki w produkcji średnioseryjnej mają być wytwarzane z prętów walcowanych, a drobne odchylenia w długości wsadu do kucia są akceptowane?

Przedstawiona na fotografii maszyna pomocnicza, stosowana w kuźni, to

Jakie narzędzia są wymagane do przeprowadzenia procesu wydłużania na kowadle?

Określ na podstawie wykresu minimalną siłę nacisku prasy do wykonania wytłoczek z blachy o grubości 1,5 mm, jeśli siła niezbędna do wytłaczania nie powinna przekraczać 90% nominalnej siły nacisku prasy.

Podaj zakres temperatur dla wyciskania współbieżnego rur z aluminium.

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

Określ na podstawie tabeli, które z wymienionych urządzeń walcowniczych należy zastosować do walcowania z wsadu o grubości 3,5 mm blachy o grubości 0,25 mm i szerokości 1800 mm.

Co powoduje pękanie stali w trakcie kucia na gorąco?

Którą z metod wykonania należy zastosować do produkcji grubościennych tulei stalowych o kształcie i wymiarach określonych na rysunku?

Co powoduje falowanie lub pofałdowanie blach w trakcie procesu walcowania?

Jaki materiał wsadowy powinien być użyty do wytwarzania drutu metodą zimnego ciągnienia?

Wyroby wykonane metodą wyciskania przedstawiono na rysunku oznaczonym literą

Jaki materiał powinno się wykorzystać w procesie brunacenia, aby na drucie stalowym powstała powłoka podsmarowa Fe(OH)3, która ułatwia ciągnienie?

Jak nazywana jest wada odkuwki matrycowej przedstawiona na rysunku?

Na schemacie walcarki walce oporowe oznaczono na rysunku cyfrą

Którą operację tłoczenia zilustrowano na rysunku?

Podczas walcowania na zimno stal zyskuje pewne właściwości w wyniku

Schemat urządzenia do jednostronnego prasowania proszków na zimno przedstawiono na rysunku oznaczonym literą

Na rysunkach przedstawiono kolejne etapy kształtowania wyrobu stalowego. Który proces obróbki plastycznej zastosowano?

Określ na podstawie fotografii, która wada została ujawniona na przekroju poprzecznym walcowanego pręta.

Która z wymienionych metod obróbki plastycznej pozwala na wytworzenie z proszków metali wyprasek o kształtach przedstawionych na rysunku?

Jak należy przygotować wsad w postaci blach walcowanych na gorąco przed procesem walcowania blach cienkich na zimno?

Który materiał wsadowy należy zastosować do wykonania odkuwki matrycowej przedstawionej na rysunku?

Jaki proces cieplny powinno się przeprowadzić po obróbce plastycznej na zimno, aby zlikwidować zmagazynowaną energię deformacji?

Który z wymienionych materiałów metalowych, opisanych symbolami alfanumerycznymi, jest odpowiedni do kucia na gorąco?

Aby pozbyć się warstwy zgorzeliny, która powstaje podczas nagrzewania kęsisk, należy tuż przed walcowaniem przeprowadzić proces

Wyznacz średnicę D krążka blachy, z którego ma być stworzona wytłoczka o średnicy d = 80 mm, przy założeniu, że D=1,3d.

Na którym rysunku przedstawiono wyrób wykonany metodą tłoczenia na prasie?

Jakie metody są stosowane do eliminacji płytkich defektów powierzchniowych w dużych odkuwkach?

Który rodzaj obróbki plastycznej należy zastosować do wytwarzania elementów pokazanych na rysunku?

Wgniecenia to jednorodne wgłębienia o zróżnicowanych wymiarach i konturach na powierzchni odkuwki, które powstają w wyniku

Które z przedstawionych na rysunkach wyrobów wykonuje się metodą walcowania poprzeczno-klinowego?

Określ na podstawie tabeli minimalną temperaturę, przy której może być prowadzone wyciskanie wyrobów ze stopów miedzi z cynkiem.

Jakie działanie należy wykonać tuż przed rozpoczęciem walcowania blach na zimno?

Określ na podstawie tabeli zamienników smarów i olejów do walcarki mechanicznej MRM 1250, jakim olejem można zastąpić smar Energrease GP 2 podczas prac związanych z konserwacją urządzenia.

Najwyższa prędkość ciągnienia w ciągarce łańcuchowej wynosi 9,2 m/min. Wskaźnik prędkości przeciąganego pręta pokazuje wartość 7,6 m/min. O ile maksymalnie można zwiększyć prędkość ciągnienia tego materiału?

Jaki materiał powinno się wykorzystać w procesie brunacenia, aby na drucie stalowym powstała powłoka podsmarowa Fe(OH)₃, która ułatwia ciągnienie?
