Lista pytań egzaminacyjnych

Określ na podstawie tabeli, w jakim zakresie temperatur należy prowadzić wyżarzanie rekrystalizujące mosiądzu.

Lp.	Materiał	Temperatura, °C
		odprężania	rekrystalizacji	wyżarzania rekrystalizującego
1.	Miedź	300	180 ÷ 230	500 ÷ 700
2.	Mosiądz (67% Cu)	270 ÷ 290	350 ÷ 370	550 ÷ 600
3.	Stal (0,1% C)	400 ÷ 450	500 ÷ 520	600 ÷ 700
4.	Nikiel	400	550	780 ÷ 850

A. 350 ÷ 370ºC

B. 550 ÷ 600ºC

C. 500 ÷ 700ºC

D. 180 ÷ 230ºC

MTL.03Pytanie 2

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Maszyny i urządzenia Pomiary i kontrola jakości

Odczytaj z wykresu, jak długo należy nagrzewać obrabiany cieplnie element w induktorze zasilanym prądem o częstotliwości 10 kHz, jeśli zahartowana warstwa powinna mieć grubość 5 mm.

Wykres czasu nagrzewania w zależności od głębokości zahartowanej warstwy dla częstotliwości prądu od 2 do 450 kHz

A. ~ 7 s

B. ~ 3 s

C. ~ 9 s

D. ~ 5 s

MTL.03Pytanie 3

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Maszyny i urządzenia

Urządzenia wykorzystywane w procesach walcowania blach i taśm na zimno, przedstawione na rysunku to

A. prostownice wielorolkowe.

B. urządzenia do cięcia wzdłużnego i poprzecznego.

C. urządzenia do wytrawiania, płukania i suszenia blach.

D. piece kołpakowe do międzyoperacyjnego wyżarzania rekrystalizującego.

MTL.03Pytanie 4

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Materiały i surowce Pomiary i kontrola jakości

Jaką metodę pomiaru twardości należy wykorzystać dla stalowych tulei, jeśli oczekiwana wartość twardości po przeprowadzeniu obróbki cieplnej wynosi 230 ±5HB?

A. Baumanna

B. Rockwella

C. Brinella

D. Poldi

MTL.03Pytanie 5

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka cieplna Pomiary i kontrola jakości

Określ na podstawie wykresu w jakich warunkach należy prowadzić proces węgloazotowania gazowego wyrobu ze stali 35, jeśli grubość warstwy nasyconej węglem i azotem powinna wynosić 0,4 mm.

Wykres grubości warstwy węgloazotowanej w funkcji czasu dla stali 15 i 35 w 820°C i 860°C

A. Temperatura 860°C, czas ~2,5 godz.

B. Temperatura 860°C, czas ~1,5 godz.

C. Temperatura 820°C, czas ~1,0 godz.

D. Temperatura 820°C, czas ~2,5 godz.

MTL.03Pytanie 6

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna

Które wyżarzanie jest wykonywane jako wyżarzanie międzyoperacyjne w trakcie wielostopniowego ciągnienia drutów stalowych?

A. Zupełne

B. Ujednorodniające

C. Rekrystalizujące

D. Odprężające

MTL.03Pytanie 7

Eksploatacja maszyn i urządze…

Proces obróbki cieplnej stali, który obejmuje kolejno hartowanie oraz niskotemperaturowe odpuszczanie, nazywa się

A. homogenizowanie

B. normalizowanie

C. ulepszanie cieplne

D. utwardzanie cieplne

MTL.03Pytanie 8

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna

O ile należy dogrzać wsad przeznaczony do wykonania odkuwki, jeśli temperatura kucia stali ma mieścić się w zakresie 900÷1200°C, a wsad ma barwę wiśniową?

Temperatura, °C	Barwa stali
680	ciemnoczerwona
740	ciemnowiśniowa
770	wiśniowa
800	jasnowiśniowa
850	jasnoczerwona
900	intensywnie jasnoczerwona
950	żółtoczerwona
1000	żółta
1100	jasnożółta
1200	żółtobiała

A. O około 120°C

B. O około 430°C

C. O około 530°C

D. O około 130°C

MTL.03Pytanie 9

Eksploatacja maszyn i urządze…

Który typ pieca stosowanego do nagrzewania wsadu w obróbce cieplnej przedstawiono na rysunku?

Przekrój pieca do obróbki cieplnej z opisami: wyciąg szczelinowy, elementy oporowe, wymurówka

A. Gazowy piec wgłębny.

B. Elektryczny piec tyglowy.

C. Gazowy piec tyglowy.

D. Elektryczny piec kołpakowy.

MTL.03Pytanie 10

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Materiały i surowce Pomiary i kontrola jakości

Określ na podstawie wykresu, jaką temperaturę odpuszczania należy zastosować, aby uzyskać wyrób o twardości 45 HRC, jeśli wykonano go ze stali o zawartości węgla 0,8%.

Wykres twardości HRC w zależności od temperatury odpuszczania dla stali o różnej zawartości węgla

A. ~ 360°C

B. ~ 410°C

C. ~ 440°C

D. ~ 300°C

MTL.03Pytanie 11

Eksploatacja maszyn i urządze…

Który z wymienionych rodzajów pieców jest używany w procesie wyżarzania taśm w kręgach?

A. Przepływowy

B. Komorowy

C. Kołpakowy

D. Wgłębny

MTL.03Pytanie 12

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka cieplna Maszyny i urządzenia

Określ na podstawie tabeli czas nagrzewania indukcyjnego pręta kwadratowego o boku 150 mm z niestopowej stali konstrukcyjnej, jeśli częstotliwość prądu wynosi 50 Hz.

Średnica wsadu mm	Czas nagrzewania w minutach przy różnych częstotliwościach prądu
	50 Hz	500 Hz	1000 Hz	2500 Hz
70	-	2,6	2,8	3,0
80	-	3,2	3,6	4,0
90	-	4,2	4,6	5,0
100	-	5,5	6,0	-
110	-	7,0	7,5	-
120	-	8,5	9,0	-
150	12,0	14,0	16,0	-
175	15,0	18,0	-	-
– przy nagrzewaniu stali wysokostopowych czas należy zwiększyć o ok. 20 – 30% – dla prętów o przekroju kwadratowym minimalny czas grzania jest 1,25 razy dłuższy niż dla prętów okrągłych

A. 17,5 minuty.

B. 22,5 minuty.

C. 18,0 minut.

D. 14,0 minut.

MTL.03Pytanie 13

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Pomiary i kontrola jakości

Określ na podstawie wykresu o ile należy przedłużyć czas nawęglania stali niestopowej w temperaturze 950°C, aby zwiększyć głębokość warstwy nawęglonej z 1 mm do 1,5 mm.

Wykres głębokości warstwy nawęglonej w funkcji czasu nawęglania dla temperatur od 875°C do 950°C

A. O około 4 godziny.

B. O około 7 godzin.

C. O około 5 godzin.

D. O około 3 godziny.

MTL.03Pytanie 14

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna

Aby zniwelować skutki zgniotu po obróbce plastycznej w niskiej temperaturze, konieczne jest przeprowadzenie wyżarzania

A. sferoidyzujące

B. rekrystalizujące

C. ujednorodniające

D. normalizujące

MTL.03Pytanie 15

Eksploatacja maszyn i urządze…

Jakie rodzaje pieców są wykorzystywane do wyżarzania kręgów blachy w procesie międzyoperacyjnym oraz rekrystalizującym?

A. Piec kołpakowy

B. Piec przepychowy

C. Piec komorowy

D. Piec wgłębny

MTL.03Pytanie 16

Eksploatacja maszyn i urządze…

Jakie czynności należy wykonać w odpowiedniej kolejności, aby przeprowadzić ulepszanie cieplne odkuwki?

A. Całkowite wyżarzanie oraz przesycanie

B. Hartowanie i wysokie odpuszczanie

C. Wyżarzanie ujednolicające i normalizacja

D. Hartowanie z niskim odpuszczaniem

MTL.03Pytanie 17

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Pomiary i kontrola jakości

Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i określ o ile stopni należy jeszcze dogrzać wsad.

A. O 199°C

B. O 101°C

C. O 99°C

D. O 89°C

MTL.03Pytanie 18

Eksploatacja maszyn i urządze…

Aby zmniejszyć twardość stali, konieczne jest wykonanie odpuszczania średniego, które realizuje się w temperaturach

A. 250°C-350°C

B. 150°C-250°C

C. 350°C-500°C

D. 550°C-650°C

MTL.03Pytanie 19

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Pomiary i kontrola jakości

Na podstawie odczytu z wyświetlacza pirometru aktualnej temperatury wsadu w piecu określ, o ile należy dogrzać wsad jeśli początkowa temperatura walcowania metalu powinna wynosić 900 ±10°C.

A. O około 325°C

B. O około 350°C

C. O około 875°C

D. O około 420°C

MTL.03Pytanie 20

Eksploatacja maszyn i urządze…

Jakie materiały są używane jako rozdzielacze w trakcie obróbki cieplnej?

A. Cynk, kadm, talk, pastę grafitową

B. Miedź, cynk, ołów, talk

C. Kadm, cynę, aluminium, polietylen

D. Miedź, cynę, ołów, grafit sproszkowany

MTL.03Pytanie 21

Eksploatacja maszyn i urządze…

Odczytaj z tabeli do jakiej minimalnej temperatury należy nagrzać stal 50S2 przed hartowaniem.

Znak stali	Temperatura hartowania, °C	Temperatura odpuszczania, °C
SK5, SW12, SW7M	1180÷1200	550÷560
60SGH, 50HS, 50HF	840÷860	470÷480
70,75,80, 85	820÷840	470÷480
50S2, 55S2, 60S2	860÷880	450÷460
N7E, N5, N6, N7	790÷810	180÷190
N8, N8E, N9, N9E,	780÷800	180÷190
N10E, N10, N11	770÷790	170÷180
N12E, N12	760÷780	170÷180

A. 450°C

B. 860°C

C. 460°C

D. 880°C

MTL.03Pytanie 22

Eksploatacja maszyn i urządze…

Piec do obróbki cieplnej z wysuwanym trzonem przedstawia zdjęcie oznaczone literą

B.

C.

A.

D.

MTL.03Pytanie 23

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Maszyny i urządzenia Pomiary i kontrola jakości

Na podstawie informacji zawartych w tabeli określ czas nagrzewania pręta stalowego o średnicy d = 80 mm w induktorze zasilanym prądem o częstotliwości 500 Hz.

Zalecane częstotliwości prądu i czasy nagrzewania stali konstrukcyjnej
Średnica wsadu mm	Czas nagrzewania w minutach, przy różnych częstotliwościach prądu
Średnica wsadu mm	50 Hz	500 Hz	1000 Hz	2500 Hz	8000 Hz
20					0,4
30				0,6	0,8
40				1,0	1,4
50			1,4	1,6	2,0
60			2,0	2,3
70		2,6	2,8	3,0
80		3,2	3,6	4,0
90		4,2	4,6	5,0
100		5,5	6,0

A. 3,2 min

B. 2,6 min

C. 3,6 min

D. 4,2 min

MTL.03Pytanie 24

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Pomiary i kontrola jakości

Określ na podstawie zamieszczonego wykresu czas nawęglania stalowych kół zębatych na głębokość 1 mm w temperaturze 950^oC.

A. 7 godzin.

B. 5 godzin.

C. 2 godziny.

D. 3 godziny.

MTL.03Pytanie 25

Eksploatacja maszyn i urządze…

Łączny czas nagrzewania i wygrzewania przed hartowaniem pojedynczo ułożonych w piecu wałków o średnicy 75 mm powinien wynosić

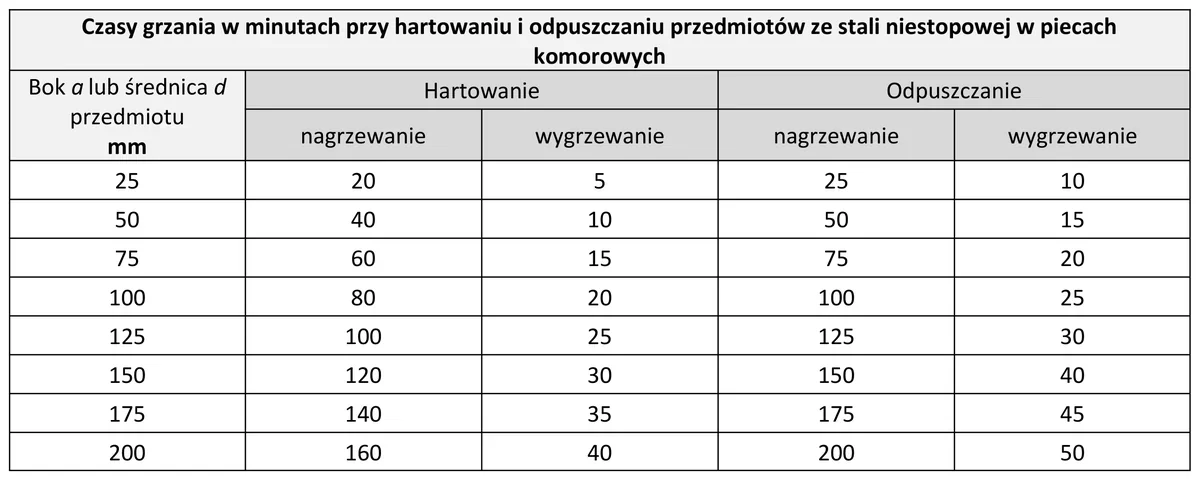

Tabela czasów grzania przy hartowaniu i odpuszczaniu przedmiotów ze stali niestopowej

A. 25 minut.

B. 75 minut.

C. 125 minut.

D. 175 minut.

MTL.03Pytanie 26

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Maszyny i urządzenia Pomiary i kontrola jakości

Odczytaj z wykresu, jak długo należy nagrzewać obrabiany cieplnie element w induktorze zasilanym prądem o częstotliwości 450 kHz, jeśli zahartowana warstwa powinna mieć grubość 3,5 mm

A. Około 10 s

B. Około 20 s

C. Około 4 s

D. Około 5 s

MTL.03Pytanie 27

Eksploatacja maszyn i urządze…

Określ na podstawie wykresu jaka powinna być temperatura wyżarzania normalizującego dla stali niestopowej zawierającej 0,5% C.

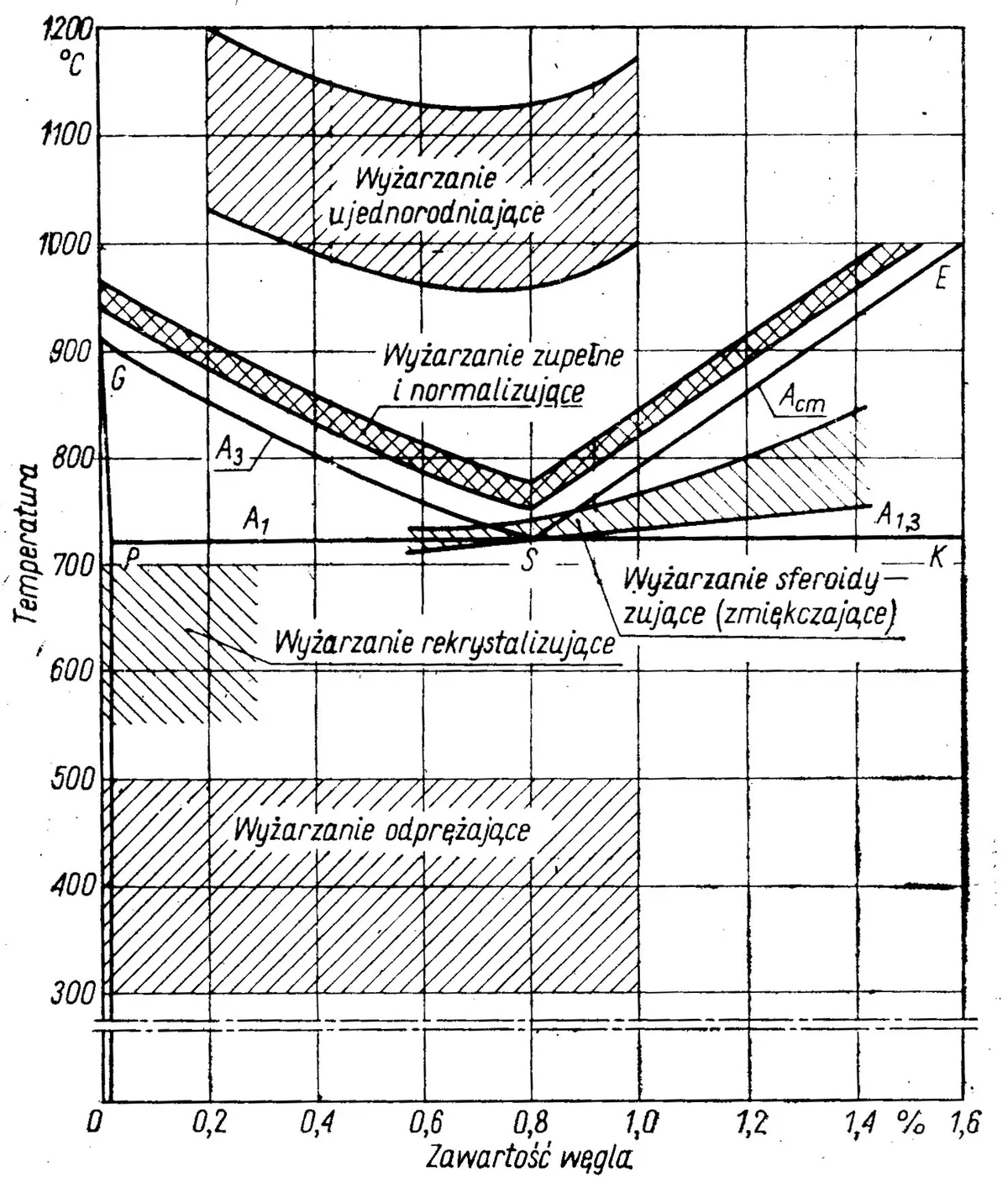

Wykres zakresów temperatur obróbki cieplnej stali w zależności od zawartości węgla

A. ~860°C

B. ~720°C

C. ~820°C

D. ~780°C

MTL.03Pytanie 28

Eksploatacja maszyn i urządze…

Jakie czynności należy kolejno wykonać podczas obróbki cieplnej gotowych części tłoczonych z blachy duraluminiowej, aby osiągnąć maksymalne właściwości wytrzymałościowe produktu?

A. Hartowanie oraz odpuszczanie wysokotemperaturowe

B. Przesycanie i starzenie

C. Hartowanie oraz odpuszczanie w średniej temperaturze

D. Wyżarzanie ujednorodniające oraz normalizacja

MTL.03Pytanie 29

Eksploatacja maszyn i urządze…

Określ na podstawie tabeli zakres temperatur wyżarzania odprężającego dla narzędzi wykonanych ze stali SK5MC.

Tabela parametrów obróbek cieplnych stali szybkotnącej SK5MC
Operacja lub zabieg		Zakres temperatur °C	Chłodzenie lub ośrodek
Wyżarzanie zmiękczające		800÷900	ok. 10°C/godz. do ok. 650°C, następnie powietrze
Wyżarzanie odprężające		600÷700	z piecem do ok. 500°C, następnie powietrze
Hartowanie	Podgrzewanie I	ok. 550	kąpiel solna
	Podgrzewanie II	850	kąpiel solna
	Austenityzowanie	1160÷1200	kąpiel solna 550°C, następnie powietrze lub olej
Odpuszczanie		3x 550÷570	przez 2 godz. kąpiel solna

A. 550÷570°C

B. 800÷900°C

C. 1160÷1200°C

D. 600÷700°C

MTL.03Pytanie 30

Eksploatacja maszyn i urządze…

Odczytaj z tabeli, jaka jest zalecana temperatura nagrzewania i wygrzewania sprężyn wykonanych ze stali 50S2 przed hartowaniem oraz który ośrodek chłodzący należy stosować przy hartowaniu.

Zalecane warunki obróbki cieplnej
Znak stali	Temperatura hartowania ± 10°C	Ośrodek chłodzący	Temperatura odpuszczania ± 30°C
50S	800	woda	380
40S2	840	woda	430
50S2	870	woda	460
55S2	870	olej	460
50HSA	850	olej	520

A. Temperatura 870°C, chłodzenie w wodzie.

B. Temperatura 870°C, chłodzenie w oleju.

C. Temperatura 800°C, chłodzenie w oleju.

D. Temperatura 840°C, chłodzenie w wodzie.

MTL.03Pytanie 31

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna Obróbka cieplna

Do podstawowych działań związanych z przygotowaniem walcówki ze stali niestopowej do procesu ciągnienia na zimno zalicza się

A. wyżarzanie ujednorodniające i wytrawianie

B. obróbka cieplna oraz piaskowanie

C. wyżarzanie odprężające i calcining

D. odpuszczanie niskie oraz shot blasting

MTL.03Pytanie 32

Eksploatacja maszyn i urządze…

Jak nazywa się proces, podczas którego stalowe elementy są podgrzewane, a następnie chłodzone w oleju?

A. Wyżarzanie

B. Hartowanie

C. Odpuszczanie

D. Normalizowanie

MTL.03Pytanie 33

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Maszyny i urządzenia Pomiary i kontrola jakości

Na podstawie tabeli wskaż czas nagrzewania do temperatury 1 200°C wsadu stalowego o średnicy 40 mm, jeśli w komorze pieca panuje temperatura 1 400°C.

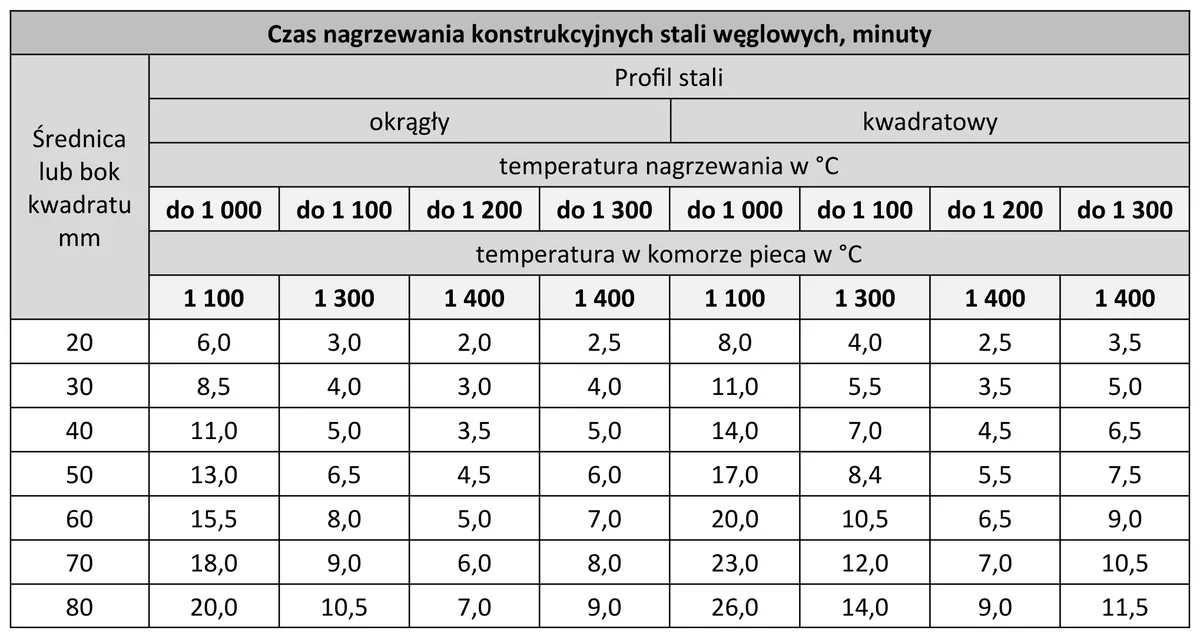

Tabela czasu nagrzewania konstrukcyjnych stali węglowych w minutach

A. 4,5 minuty.

B. 7,0 minut.

C. 5,0 minut.

D. 3,5 minuty.

MTL.03Pytanie 34

Eksploatacja maszyn i urządze…

Jakiego rodzaju obróbkę cieplno-chemiczną powinno się zastosować, aby uzyskać dyfuzyjną powłokę ochronną, która zwiększy odporność stalowych rur na działanie wody morskiej?

A. Krzemowanie

B. Tytanowanie

C. Chromowanie

D. Aluminiowanie

MTL.03Pytanie 35

Eksploatacja maszyn i urządze…

Dobierz na podstawie tabeli taki ośrodek chłodzący, który przy obróbce cieplnej wyrobów stalowych zapewnia w pierwszym okresie chłodzenia szybkość powyżej 130°C/s, a w drugim okresie szybkość chłodzenia nie większą niż 30°C/s.

Ośrodek chłodzący	Szybkość chłodzenia w °C/s w zakresie temperatur
	550÷650°C	200÷300°C
Woda o temperaturze 74°C	30	200
Woda destylowana	250	200
Emulsja oleju w wodzie	70	200
Olej mineralny maszynowy	150	30
Olej transformatorowy	120	25
Płyty miedziane	60	30

A. Olej transformatorowy.

B. Płyty miedziane.

C. Olej mineralny maszynowy.

D. Woda destylowana.

MTL.03Pytanie 36

Eksploatacja maszyn i urządze…

Określ na podstawie tabeli, w jakim zakresie temperatur należy przeprowadzić odpuszczanie zahartowanego wyrobu w celu uzyskania twardości 300 HB.

Rodzaj odpuszczania	Zakres temperatur odpuszczania °C	Twardość
Rodzaj odpuszczania	Zakres temperatur odpuszczania °C	HB	HRC
Wysokie	727÷680	180÷250	<30
Wysokie	680÷500	250÷450	30÷45
Średnie	500÷400	400÷500	40÷45
Średnie	400÷300	500÷600	45÷58
Niskie	<300	600÷700	58÷63

A. 400÷300°C

B. 727÷680°C

C. 680÷500°C

D. 500÷400°C

MTL.03Pytanie 37

Eksploatacja maszyn i urządze…

Które urządzenie do nagrzewania wyrobów w procesie obróbki cieplnej przedstawiono na fotografii?

A. Piec elektryczny wgłębny.

B. Induktor.

C. Nagrzewarkę elektrokontaktową.

D. Piec oporowy.

MTL.03Pytanie 38

Eksploatacja maszyn i urządze…

Urządzenie do miejscowej obróbki cieplnej wyrobów po obróbce plastycznej, przedstawia zdjęcie oznaczone literą

A.

B.

C.

D.

MTL.03Pytanie 39

Eksploatacja maszyn i urządze…

Który rodzaj pieca do nagrzewania wsadu przed obróbką plastyczną przedstawiono na rysunku?

A. Tunelowy.

B. Przepychowy.

C. Taśmowy.

D. Komorowy.

MTL.03Pytanie 40

Eksploatacja maszyn i urządze…
