MTL.03Pytanie 81
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Który rodzaj pieca do nawęglania gazowego przedstawiono na rysunku?
A. Szybowy.
B. Kołpakowy.
C. Tyglowy.
D. Wgłębny.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
MTL.03Pytanie 82
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Z przedstawionej tabeli wynika, że zalecany zakres temperatury kucia stali stopowej do pracy na zimno NWC wynosi
| Oznaczenie gatunku stali wg PN | Maksymalna temperatura początku kucia °C | Zalecany zakres temperatur kucia °C | Minimalna temperatura końca kucia °C |
|---|---|---|---|
| NWC | 1150 | 1100÷800 | 750 |
| N12 | 1040 | 1000÷800 | 760 |
| CuZn5 | 860 | 800÷700 | 640 |
| WCL | 1150 | 1100÷850 | 800 |
A. 800–700°C
B. 1100–800°C
C. 1000–800°C
D. 1100–850°C
MTL.03Pytanie 83
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Na którym rysunku przedstawiono schematycznie cięcie mechaniczne wsadu z wykorzystaniem noży krążkowych?
C.
D.
A.
B.
MTL.03Pytanie 84
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia

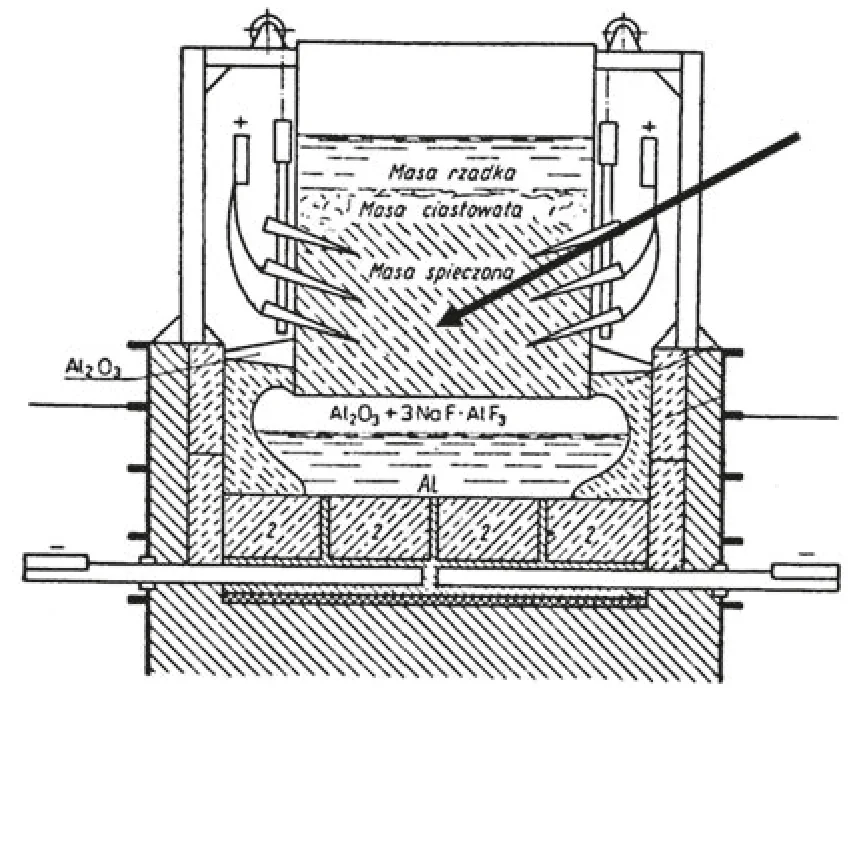

Jaki element konstrukcyjny wanny do otrzymywania aluminium metodą elektrolizy wskazano strzałką na rysunku?
A. Katodę.
B. Anodę.
C. Warstwę cegieł izolacyjnych.
D. Blok węglowy.
MTL.03Pytanie 85
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Określ na podstawie tabeli, jaki rodzaj żużla należy naprowadzić na powierzchnię metalu, jeśli powinien on zawierać powyżej 50% tlenku wapnia i poniżej 9% tlenu manganu.
| Nr żużla | Żużel | Skład chemiczny % | |||||||
|---|---|---|---|---|---|---|---|---|---|
| \( CaO \) | \( MnO \) | \( FeO \) | \( MgO \) | \( SiO_2 \) | \( S \) | \( Al_2O_3 \) | \( P_2O_5 \) | ||
| I | Redukcyjny | 42,0 | 10,0 | 16,6 | 5,0 | 20,0 | 0,2 | 5,0 | 1,2 |
| II | Kwaśny | - | 18,0 | 22,0 | - | 56,0 | - | 4,0 | - |
| III | Zasadowy | 54,0 | 5,0 | 8,0 | 2,0 | 10,0 | 1,0 | - | 20,0 |
| IV | Utleniający | 48,0 | 8,0 | 10,0 | 5,0 | 20,0 | 1,0 | 5,0 | 3,0 |
A. Zasadowy.
B. Kwaśny.
C. Redukcyjny.
D. Utleniający.
MTL.03Pytanie 86
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka cieplna
Określ na podstawie wykresu jaka powinna być temperatura wyżarzania normalizującego dla stali niestopowej zawierającej 0,5% C.
A. ~780°C
B. ~720°C
C. ~860°C
D. ~820°C
MTL.03Pytanie 87
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia Pomiary i kontrola jakości
Na podstawie danych zawartych w tabeli wyznacz natężenie przepływu powietrza w I okresie konwertorowania kamienia miedziowego w ciągu 1 zmiany w trybie pracy 3 zmianowej.
| Etap | Natężenie przepływu powietrza Nm³/h |
|---|---|
| Załadunek wsadu | — |
| I okres konwertorowania | 30 000 |
| Zlewanie żużla | 15 000 |
| II okres konwertorowania | 22 000 |
| Zlewanie żużla tlenkowego | 5 000 |
| Zlewanie miedzi blister | — |
A. 22 000 Nm3/h
B. 480 000 Nm3/h
C. 176 000 Nm3/h
D. 240 000 Nm3/h
MTL.03Pytanie 88
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Na rysunku przedstawiono proces walcowania
A. ciągłego.
B. kuźniczego.
C. pielgrzymowego.
D. dziurującego.
MTL.03Pytanie 89
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Jakie z poniższych urządzeń są używane do wzbogacania miedziowych rud?
A. Filtry próżniowe tarczowe
B. Prasy filtracyjne
C. Separatory magnetyczne
D. Flotowniki pneumatyczne
MTL.03Pytanie 90
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka cieplna
Jakie czynności należy kolejno wykonać podczas obróbki cieplnej gotowych części tłoczonych z blachy duraluminiowej, aby osiągnąć maksymalne właściwości wytrzymałościowe produktu?
A. Hartowanie oraz odpuszczanie wysokotemperaturowe
B. Wyżarzanie ujednorodniające oraz normalizacja
C. Hartowanie oraz odpuszczanie w średniej temperaturze
D. Przesycanie i starzenie
MTL.03Pytanie 91
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Temperatura, przy której stal topnieje, wynosi około 1 540°C. Temperatura płynnego metalu przed jego wylaniem powinna być wyższa o 90÷120°C od temperatury topnienia. Od jakiej z wymienionych temperatur należy rozpocząć wylewanie stali z pieca?
A. 1 650°C
B. 1 590°C
C. 1 620°C
D. 1 680°C
MTL.03Pytanie 92
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Schemat pieca szczelinowego przedstawiono na rysunku oznaczonym literą
A.
D.
C.
B.
MTL.03Pytanie 93
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Określ na podstawie tabeli minerał występujący w rudach miedzi o najwyższej zawartości tego pierwiastka.
| Minerały miedzi | |||
|---|---|---|---|
| Nazwa | Związek chemiczny | Barwa | % Cu |
| Chalkozyn | Cu₂S | ciemnoszara | 79,8 |
| Kowelin | CuS | niebieska | 66,5 |
| Digenit | Cu₉S₅ | szaroniebieska | 78,1 |
| Bornit | Cu₅FeS₄ | miedziano-czarna | 63,3 |
| Chalkopiryt | CuFeS₂ | mosiężno-żółta | 34,6 |
| Kupryt | Cu₂O | czerwona | 88,2 |
| Tenorvt | CuO | czarna | 79,9 |
| Azuryt | Cu₃[(OH)CO₃]₂ | ciemno-niebieska | 55,3 |
A. Kupryt.
B. Chalkozyn.
C. Tenoryt.
D. Digenit.
MTL.03Pytanie 94
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka cieplna
Odczytaj z tabeli, jaka jest zalecana temperatura nagrzewania i wygrzewania sprężyn wykonanych ze stali 50S2 przed hartowaniem oraz który ośrodek chłodzący należy stosować przy hartowaniu.
| Zalecane warunki obróbki cieplnej | |||
|---|---|---|---|
| Znak stali | Temperatura hartowania ± 10°C | Ośrodek chłodzący | Temperatura odpuszczania ± 30°C |
| 50S | 800 | woda | 380 |
| 40S2 | 840 | woda | 430 |
| 50S2 | 870 | woda | 460 |
| 55S2 | 870 | olej | 460 |
| 50HSA | 850 | olej | 520 |
A. Temperatura 800°C, chłodzenie w oleju.
B. Temperatura 840°C, chłodzenie w wodzie.
C. Temperatura 870°C, chłodzenie w oleju.
D. Temperatura 870°C, chłodzenie w wodzie.
MTL.03Pytanie 95
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
W jakiej części pieca hutniczego zbiera się ciekła surówka?
A. W przestrzeni
B. W spadkach
C. W szybie
D. W garze
MTL.03Pytanie 96
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna Obróbka cieplna
Do podstawowych działań związanych z przygotowaniem walcówki ze stali niestopowej do procesu ciągnienia na zimno zalicza się
A. odpuszczanie niskie oraz shot blasting
B. wyżarzanie ujednorodniające i wytrawianie
C. wyżarzanie odprężające i calcining
D. obróbka cieplna oraz piaskowanie
MTL.03Pytanie 97
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka cieplna
Jak nazywa się proces, podczas którego stalowe elementy są podgrzewane, a następnie chłodzone w oleju?
A. Hartowanie
B. Wyżarzanie
C. Normalizowanie
D. Odpuszczanie
MTL.03Pytanie 98
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Ile stearynianu cynku należy dodać do 1 250 kg proszku żelaza, jeżeli środek poślizgowy powinien wynosić
0,3 ÷ 0,6% wagi proszku?
A. 7,5÷15,0 kg
B. 3,75÷7,50 kg
C. 0,375÷0,75 kg
D. 0,75÷1,50 kg
MTL.03Pytanie 99
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Który z wymienionych substancji stosuje się jako topnik w procesie spiekania w piecu wielkopiecowym, gdy skała macierzysta rud żelaza posiada charakter kwaśny?
A. Kamień wapienny
B. Boksyt
C. Piasek kwarcowy
D. Kriolit
MTL.03Pytanie 100
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Jakie z wymienionych produktów są tworzone z rozpylanych proszków niskowęglowej stali niestopowej?
A. Elementy grzejne pieców
B. Materiały skrawające
C. Iskrowe styki elektryczne
D. Łożyska samosmarujące
MTL.03Pytanie 101
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
W tabeli podano skład mieszanki wsadowej używanej do wytworzenia 1 Mg spieku. Ile rudy manganowej należy pobrać z zasobnika wsadu suchego do wyprodukowania 60 Mg spieku?
| Skład mieszanki wsadowej do wytworzenia 1 t spieku | ||
|---|---|---|
| Składniki wsadu | Wsad wilgotny kg | Wsad suchy kg |
| Ruda hematytowa | 830,0 | 788,5 |
| Pył wielkopiecowy | 40,0 | 36,8 |
| Zgorzelina | 30,0 | 29,4 |
| Ruda manganowa | 22,0 | 20,0 |
| Kamień wapienny | 270,0 | 264,6 |
| Koks | 88,0 | 84,0 |
A. 120 kg
B. 20 kg
C. 1200 kg
D. 200 kg
MTL.03Pytanie 102
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Z jakich materiałów odpornych na wysoką temperaturę produkowany jest rdzeń wielkiego pieca?
A. Kształtek szamotowych
B. Bloków węglowych
C. Cegieł magnezytowych
D. Bloków korundowych
MTL.03Pytanie 103
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia

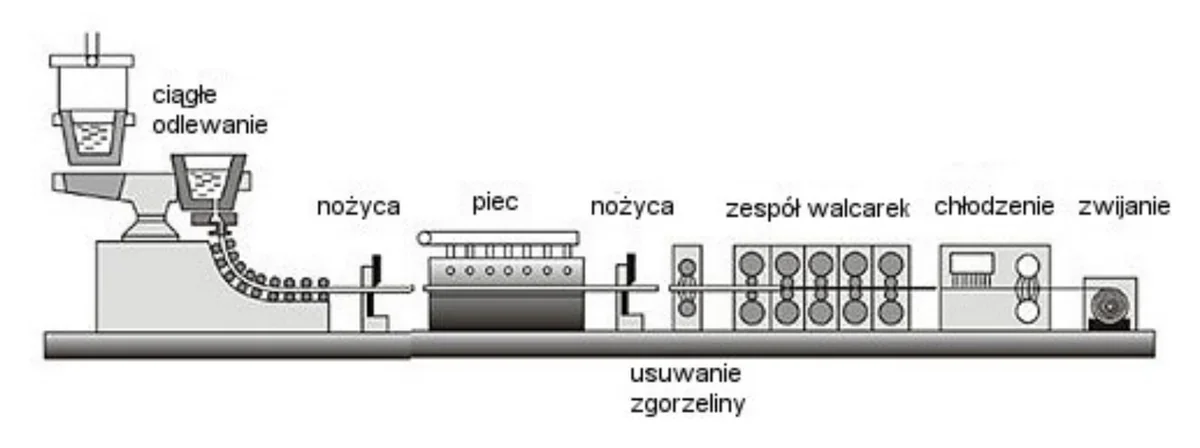

Który proces technologiczny przedstawiono schematycznie na rysunku?
A. Wytwarzania blach cynkowanych.
B. Wytwarzania blach profilowanych.
C. Zintegrowany proces produkcji taśm stalowych.
D. Zintegrowany proces produkcji rur ze szwem.
MTL.03Pytanie 104
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Wykorzystując metody elektrolityczne do ochrony powierzchni metalu przed korozją, można uzyskać powłokę ochronną
A. galwaniczną
B. chemiczną
C. kondensacyjną
D. dyfuzyjną
MTL.03Pytanie 105
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka cieplna
Dobierz na podstawie tabeli taki ośrodek chłodzący, który przy obróbce cieplnej wyrobów stalowych zapewnia w pierwszym okresie chłodzenia szybkość powyżej 130°C/s, a w drugim okresie szybkość chłodzenia nie większą niż 30°C/s.
| Ośrodek chłodzący | Szybkość chłodzenia w °C/s w zakresie temperatur | |
|---|---|---|
| 550÷650°C | 200÷300°C | |
| Woda o temperaturze 74°C | 30 | 200 |
| Woda destylowana | 250 | 200 |
| Emulsja oleju w wodzie | 70 | 200 |
| Olej mineralny maszynowy | 150 | 30 |
| Olej transformatorowy | 120 | 25 |
| Płyty miedziane | 60 | 30 |
A. Woda destylowana.
B. Olej mineralny maszynowy.
C. Płyty miedziane.
D. Olej transformatorowy.
MTL.03Pytanie 106
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
W tabeli podano wynik analizy składu chemicznego próbki, pobranej w trakcie wytopu 500 kg stali.
Ile molibdenu należy wprowadzić do pieca, aby zwiększyć zawartość tego pierwiastka do 3%?
| Zawartość pierwiastka, % cz. wag. | ||||||||
|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Cr | Ni | Mo | |
| 0,04 | 0,30 | 0,33 | 0,011 | 0,010 | 23,05 | 6,1 | 1,8 | |
A. 6,0 kg
B. 1,2 kg
C. 5,0 kg
D. 9,6 kg
MTL.03Pytanie 107
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Na podstawie zamieszczonej instrukcji technologicznej wytopu oblicz masę złomu stalowego, potrzebną do otrzymania 5 Mg staliwa.
INSTRUKCJA TECHNOLOGICZNA WYTOPU
100 kg staliwa
Skład chemiczny staliwa, % (PN-EN 10213+A1:2016-8)
| C | Si | Mn | P | S | Cr | Mo |
|---|---|---|---|---|---|---|
| 0,15÷0,18 | 0,30÷0,60 | 0,50÷0,80 | max. 0,03 | max. 0,03 | 2,0÷2,5 | 0,90÷1,10 |
| Materiały wsadowe | Masa, kg | Skład chemiczny materiałów wsadowych, % | ||||||
|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Cr | Mo | ||
| Złom stalowy | 94,00 | 0,10 | 0,21 | 0,30 | 0,020 | 0,020 | – | – |
| Fe-Mn | 0,50 | 1,9 | 1,85 | 80 | 0,200 | 0,030 | – | – |
| Fe-Cr | 3,50 | 0,07 | 0,56 | – | 0,003 | 0,028 | 68 | – |
| Fe-Mo | 1,50 | 0,07 | 0,35 | – | 0,040 | 0,100 | – | 65 |
| Fe-Si | 0,20 | 0,03 | 73,7 | – | 0,030 | 0,030 | – | – |
| Nawęglacz | 0,06 | 100 | – | – | – | – | – | – |
| Dodatki | Rodzaj | Masa, kg |
|---|---|---|
| Modyfikator | Fe-Ti | 0,50 |
| Odtleniacz | Al | 0,50 |
A. 4 700 kg
B. 940 kg
C. 5 000 kg
D. 470 kg
MTL.03Pytanie 108
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Podaj zakres temperatur dla wyciskania współbieżnego rur z aluminium.
A. 460°C+350°C
B. 540°C+460°C
C. 350°C+150°C
D. 600°C+540°C
MTL.03Pytanie 109
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka cieplna
Określ na podstawie tabeli, w jakim zakresie temperatur należy przeprowadzić odpuszczanie zahartowanego wyrobu w celu uzyskania twardości 300 HB.
| Rodzaj odpuszczania | Zakres temperatur odpuszczania °C | Twardość | |
|---|---|---|---|
| HB | HRC | ||
| Wysokie | 727÷680 | 180÷250 | <30 |
| 680÷500 | 250÷450 | 30÷45 | |
| Średnie | 500÷400 | 400÷500 | 40÷45 |
| 400÷300 | 500÷600 | 45÷58 | |
| Niskie | <300 | 600÷700 | 58÷63 |
A. 727÷680°C
B. 680÷500°C
C. 400÷300°C
D. 500÷400°C
MTL.03Pytanie 110
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Jakiego rodzaju piec jest najczęściej używany w procesie bezpośredniej redukcji rudy żelaza?
A. Piec martenowski
B. Piec szybowy
C. Piec elektryczny
D. Piec konwertorowy
MTL.03Pytanie 111
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Co powoduje pękanie stali w trakcie kucia na gorąco?
A. Zbyt niska temperatura w procesie kucia
B. Zbyt wysoka temperatura w trakcie kucia
C. Wykorzystanie nieodpowiedniego kowadła
D. Niewłaściwe dostosowanie siły kucia
MTL.03Pytanie 112
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Który z podanych materiałów używanych do produkcji narzędzi w technologii metalurgii proszków charakteryzuje się najwyższą twardością?
A. Węglik krzemu
B. Azotek boru
C. Tlenek glinu
D. Węglik boru
MTL.03Pytanie 113
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Obróbka plastyczna
Którą z metod wykonania należy zastosować do produkcji grubościennych tulei stalowych o kształcie i wymiarach określonych na rysunku?
A. Kucie na prasie śrubowej.
B. Wyciskanie przeciwbieżne.
C. Kucie na kuźniarce.
D. Walcowanie pielgrzymowe.
MTL.03Pytanie 114
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Określ na podstawie tabeli jaką minimalną ilość karbonizatu węglowego należy przygotować do wytworzenia 3 Mg suchej mieszanki do produkcji brykietów stanowiących wsad do otrzymywania kamienia miedziowego w piecu szybowym.
| Udziały poszczególnych składników w mieszance do produkcji brykietów (stan suchy) | ||
|---|---|---|
| Materiał | Udział % | |
| Koncentrat | 75÷80 | |
| Pyły szybowe | 1÷2 | |
| Odsiewy brykietów | 8÷12 | |
| Lepiszcze | 5÷6 | |
| Karbonizat węglowy | 3÷4 | |
A. 85 kg
B. 60 kg
C. 45 kg
D. 90 kg
MTL.03Pytanie 115
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Który schemat przedstawia pozapiecową metodę odgazowania obiegowego stali?
C.
A.
D.
B.
MTL.03Pytanie 116
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Na którym rysunku przedstawiono schemat działania urządzenia do poziomego odlewania ciągłego?
C.
B.
D.
A.
MTL.03Pytanie 117
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne
Jakie jest główne zadanie procesu koksowania w produkcji stali?
A. Redukcja zanieczyszczeń w rudzie
B. Produkcja żużla odpadowego
C. Zwiększenie zawartości węgla w stali
D. Uzyskanie koksu jako paliwa i reduktora
MTL.03Pytanie 118
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Maszyny i urządzenia
Klasyfikacja pieców w zależności od metody działania oraz stopnia mechanizacji obejmuje
A. niskie, średnie i wysokie temperatury robocze
B. działanie okresowe, półokresowe i ciągłe
C. zasilanie gazowe, elektryczne i paliwa stałe
D. atmosferę naturalną oraz regulowaną próżniowo
MTL.03Pytanie 119
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Wskaź, jaki jest kluczowy składnik surowca wykorzystywanego do produkcji krzemionkowych materiałów odpornych na wysoką temperaturę?
A. Cr2O3
B. MgO
C. Al2O3
D. SiO2
MTL.03Pytanie 120
Eksploatacja maszyn i urządze…
Kategorie: Procesy metalurgiczne Materiały i surowce
Który z poniższych materiałów jest najczęściej stosowany do wykonania form odlewniczych?
A. Piasek kwarcowy
B. Ceramika
C. Żelazo szare
D. Grafit
