Operator Maszyn I Urządzeń Przemysłu Metalurgicznego - Lista pytań egzaminacyjnych

MTL.03Pytanie 81

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Określ na podstawie schematu linii technologicznej, jaką metodę zastosowano do wytwarzania proszku metalu.

Schemat linii technologicznej wytwarzania proszku metalu

A. Redukcja rudy reduktorem gazowym.

B. Rozpylania strugi metalu cieczą.

C. Rozpylania strugi metalu gazem obojętnym.

D. Rozdrabniania wsadu w młynie obrotowym.

MTL.03Pytanie 82

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Objętość materiału wsadowego potrzebnego do utworzenia odkuwki powinna wynosić 80 000 mm³. Jaki powinien być przekrój poprzeczny wsadu, jeśli jego długość ma wynosić 200 mm?

A. 200 x 200 mm

B. 25 x 25 mm

C. 20 x 20 mm

D. 250 x 250 mm

MTL.03Pytanie 83

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia

Które urządzenie stosowane w kuźni przedstawiono na rysunku?

A. Żuraw samojezdny.

B. Podnośnik hydrauliczny.

C. Manipulator szynowy.

D. Przenośnik wózkowy.

MTL.03Pytanie 84

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka cieplna Maszyny i urządzenia

Określ na podstawie tabeli czas nagrzewania indukcyjnego pręta kwadratowego o boku 150 mm z niestopowej stali konstrukcyjnej, jeśli częstotliwość prądu wynosi 50 Hz.

Średnica wsadu mm	Czas nagrzewania w minutach przy różnych częstotliwościach prądu
	50 Hz	500 Hz	1000 Hz	2500 Hz
70	-	2,6	2,8	3,0
80	-	3,2	3,6	4,0
90	-	4,2	4,6	5,0
100	-	5,5	6,0	-
110	-	7,0	7,5	-
120	-	8,5	9,0	-
150	12,0	14,0	16,0	-
175	15,0	18,0	-	-
– przy nagrzewaniu stali wysokostopowych czas należy zwiększyć o ok. 20 – 30% – dla prętów o przekroju kwadratowym minimalny czas grzania jest 1,25 razy dłuższy niż dla prętów okrągłych

A. 22,5 minuty.

B. 18,0 minut.

C. 14,0 minut.

D. 17,5 minuty.

MTL.03Pytanie 85

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

Który z podanych rodzajów obróbki wykańczającej produktów gotowych zapewnia obrabianej powierzchni najwyższy poziom gładkości?

A. Polerowanie

B. Bębnowanie

C. Śrutowanie

D. Frezowanie

MTL.03Pytanie 86

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Głównym produktem procesu ogniowego wzbogacania rud miedzi w piecu szybowym jest

A. miedzionikiel.

B. miedź elektrolityczna.

C. kamień miedziowy.

D. miedź blister.

MTL.03Pytanie 87

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Jaki dodatek technologiczny wykorzystuje się w procesie przetwarzania rudy miedzi?

A. Szkło kwarcowe.

B. Odpady.

C. Węgiel koksujący.

D. Płyn smarowy.

MTL.03Pytanie 88

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Pomiary i kontrola jakości

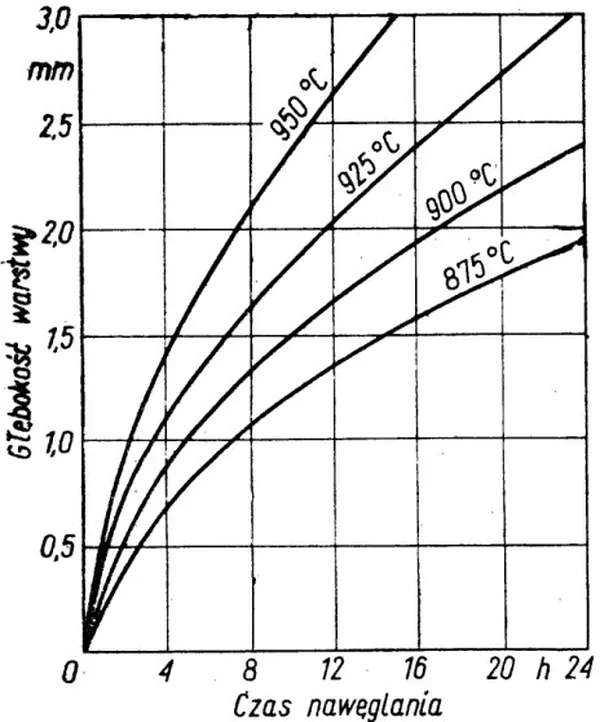

Określ na podstawie wykresu o ile należy przedłużyć czas nawęglania stali niestopowej w temperaturze 950°C, aby zwiększyć głębokość warstwy nawęglonej z 1 mm do 1,5 mm.

Wykres głębokości warstwy nawęglonej w funkcji czasu nawęglania dla temperatur od 875°C do 950°C

A. O około 7 godzin.

B. O około 5 godzin.

C. O około 4 godziny.

D. O około 3 godziny.

MTL.03Pytanie 89

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna

Który rodzaj obróbki plastycznej metali zastosowano do uzyskania elementu przedstawionego na rysunku?

A. Kucie.

B. Tłoczenie.

C. Wyciskanie.

D. Ciągnienie.

MTL.03Pytanie 90

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Który materiał za pomocą kadzi przedstawionej na rysunku jest transportowany w hutach żelaza?

A. Żużel wielkopiecowy.

B. Spiek rudny.

C. Surówka.

D. Koks.

MTL.03Pytanie 91

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Określ na podstawie tabeli, która z wymienionych atmosfer ochronnych powinna być zastosowana w produkcji spieków z proszków tantalu.

Tabela atmosfer ochronnych wykorzystywanych do spiekania wyrobów
Materiał proszku	Atmosfera ochronna
Materiał proszku	Azot	Wodór	Argon	Hel	Próżnia
Stopy aluminium	x	x			x
Mosiądz		x
Stale nierdzewne		x			x
Węgliki spiekane		x	x	x	x
Tytan, niob, tantal				x	x

A. Argon.

B. Hel.

C. Azot.

D. Wodór.

MTL.03Pytanie 92

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna

Aby zniwelować skutki zgniotu po obróbce plastycznej w niskiej temperaturze, konieczne jest przeprowadzenie wyżarzania

A. ujednorodniające

B. normalizujące

C. sferoidyzujące

D. rekrystalizujące

MTL.03Pytanie 93

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia

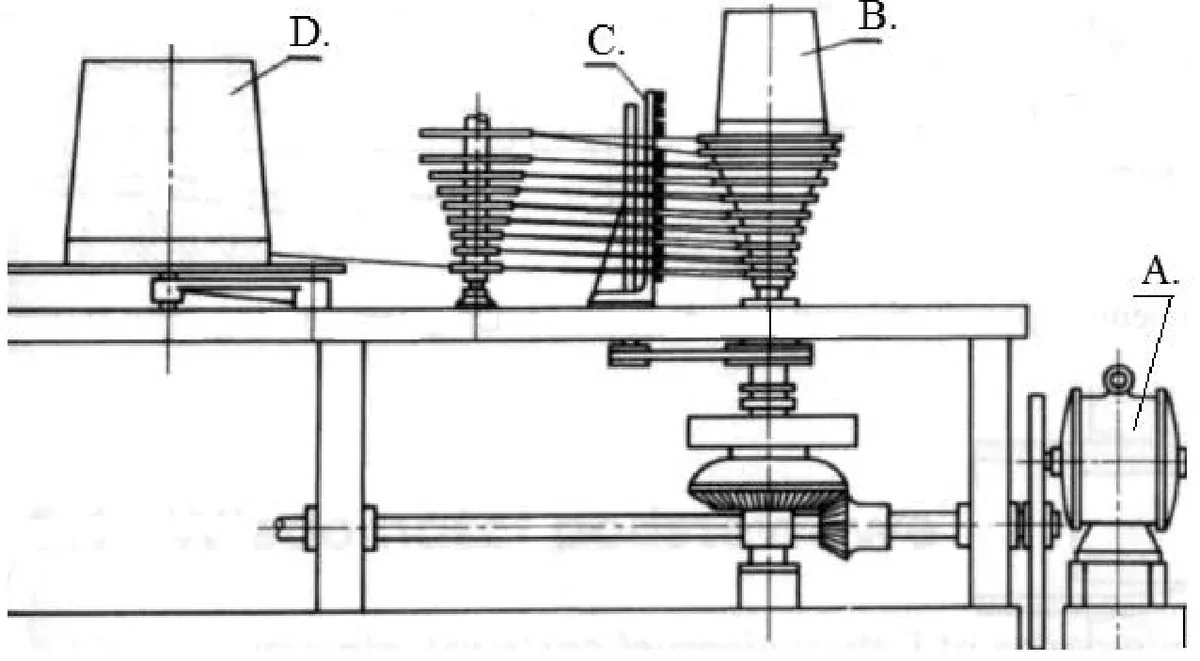

Na przedstawionym schemacie ciągarki wielostopniowej ciągadło jest oznaczone literą

Schemat ciągarki wielostopniowej z elementami oznaczonymi literami od A do D

C.

A.

D.

B.

MTL.03Pytanie 94

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Który element uzbrojenia walców przedstawiono na rysunku?

Rysunek elementu uzbrojenia walców w dwóch widokach

A. Ławę.

B. Przepustnicę.

C. Pazur.

D. Prowadnicę.

MTL.03Pytanie 95

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Maszyny i urządzenia

Jakie rodzaje pieców są wykorzystywane do wyżarzania kręgów blachy w procesie międzyoperacyjnym oraz rekrystalizującym?

A. Piec kołpakowy

B. Piec komorowy

C. Piec przepychowy

D. Piec wgłębny

MTL.03Pytanie 96

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50_{-0,4}^{+0,3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

A. 50,40 mm

B. 49,70 mm

C. 49,96 mm

D. 50,03 mm

MTL.03Pytanie 97

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka cieplna

Jakie czynności należy wykonać w odpowiedniej kolejności, aby przeprowadzić ulepszanie cieplne odkuwki?

A. Całkowite wyżarzanie oraz przesycanie

B. Wyżarzanie ujednolicające i normalizacja

C. Hartowanie z niskim odpuszczaniem

D. Hartowanie i wysokie odpuszczanie

MTL.03Pytanie 98

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

Jaka jest prędkość liniowa pasma, opuszczającego klatkę walcowniczą, wskazana przez miernik przedstawiony na rysunku?

Rysunek miernika prędkości ze skalą od 0 do 2 m/s

A. 1,75 m/s

B. 1,70 m/s

C. 1,55 m/s

D. 1,80 m/s

MTL.03Pytanie 99

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Pomiary i kontrola jakości

Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i określ o ile stopni należy jeszcze dogrzać wsad.

A. O 99°C

B. O 199°C

C. O 101°C

D. O 89°C

MTL.03Pytanie 100

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Określ na podstawie rysunków, którą wlewnicę należy zastosować aby otrzymać wlewek o przekroju kwadratowym.

A.

C.

B.

D.

MTL.03Pytanie 101

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka cieplna

Aby zmniejszyć twardość stali, konieczne jest wykonanie odpuszczania średniego, które realizuje się w temperaturach

A. 350°C-500°C

B. 150°C-250°C

C. 250°C-350°C

D. 550°C-650°C

MTL.03Pytanie 102

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Które narzędzie, stosowane w procesach obróbki plastycznej na zimno, przedstawiono na rysunku?

Rysunek narzędzia z oprawą, wkładkami i śrubami regulacyjnymi w dwóch widokach

A. Ciągadło składane profilowe, do drutów o przekroju kwadratowym.

B. Ciągadło obrotowe, walcowo-rolkowe.

C. Matrycę do wyciskania przeciwbieżnego.

D. Wykrojnik bez prowadzenia, do wycinania otworów kwadratowych.

MTL.03Pytanie 103

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Który z wymienionych surowców mineralnych jest kluczowym materiałem stosowanym w wytwarzaniu aluminium?

A. Boksyt

B. Chalkozyn

C. Piryt

D. Smitsonit

MTL.03Pytanie 104

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Z obszernych odkuwek kutych często eliminowane są pojedyncze, płytkie zarysowania oraz podłamy przy użyciu metody

A. śrutowania

B. bębnowania na mokro

C. szlifowania

D. bębnowania na sucho

MTL.03Pytanie 105

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

Określ na podstawie tabeli, który gniot bezwzględny należy zastosować w szóstym przepuście przy walcowaniu blachy o końcowej grubości 14 mm.

Wartości kolejnych gniotów do walcowania blach 14 x 2000 x 6000 mm
Nr Przepustu	Wymiary pasma			Δh mm	λ	Średnica walców D mm	Temperatura metalu °C	Średni nacisk jednostkowy p MPa
Nr Przepustu	grubość mm	szerokość mm	długość m	Δh mm	λ	Średnica walców D mm	Temperatura metalu °C	Średni nacisk jednostkowy p MPa
0	200	1600	2,5	–	–	–	–	–
1	183	1740	2,5	17	1,09	1034	1200	53
2	153	2070	2,5	30	1,19	1034	1197	53
3	113	2070	3,37	40	1,35	1034	1192	58
4	83	2070	4,60	30	1,36	1034	1183	63
5	60	2070	6,28	23	1,38	1034	1167	72
6	44	2070	8,56	16	1,36	800	1147	82
7	32	2070	11,77	12	1,38	800	1120	94,4
8	24	2070	15,70	8	1,33	800	1081	114,0
9	19	2070	19,83	5	1,26	800	1034	132,8
10	16	2070	23,55	3	1,19	800	985	146,4
11	14,5	2070	26,00	1,5	1,10	800	940	147,2
12	14,0	2070	26,91	0,5	1,04	800	900	133,2

A. 16,00 mm

B. 1,36 mm

C. 0,50 mm

D. 1,04 mm

MTL.03Pytanie 106

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Pomiary i kontrola jakości

Na podstawie odczytu z wyświetlacza pirometru aktualnej temperatury wsadu w piecu określ, o ile należy dogrzać wsad jeśli początkowa temperatura walcowania metalu powinna wynosić 900 ±10°C.

A. O około 350°C

B. O około 875°C

C. O około 325°C

D. O około 420°C

MTL.03Pytanie 107

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Który z poniższych surowców stosowanych w produkcji spieku wielkopiecowego zawiera najwięcej żelaza?

A. Spiek zwrotny

B. Rozdrobniony żużel konwertorowy

C. Oczyszczona ze smarów i olejów zgorzelina

D. Uśredniona ruda żelaza

MTL.03Pytanie 108

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Przedstawione na rysunku walce są stosowane w procesie produkcji

A. pierścieni.

B. rur bez szwu.

C. kół zębatych.

D. kątowników.

MTL.03Pytanie 109

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Które urządzenie pomocnicze, stosowane w procesie walcowania blach grubych, przedstawiono na rysunku?

A. Urządzenie do wytrawiania powierzchni blachy.

B. Hydrauliczny zbijacz zgorzeliny.

C. Chłodnię rusztową.

D. Urządzenie do nanoszenia metalicznej powłoki ochronnej.

MTL.03Pytanie 110

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

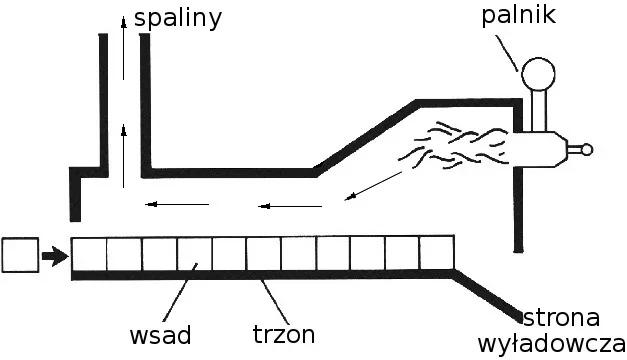

Na rysunku przedstawiono schematycznie zasadę działania pieca

Schemat pieca z palnikiem, wsadem, trzonem i stroną wyładowczą

A. szczelinowego.

B. wgłębnego.

C. przepychowego.

D. kołpakowego.

MTL.03Pytanie 111

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

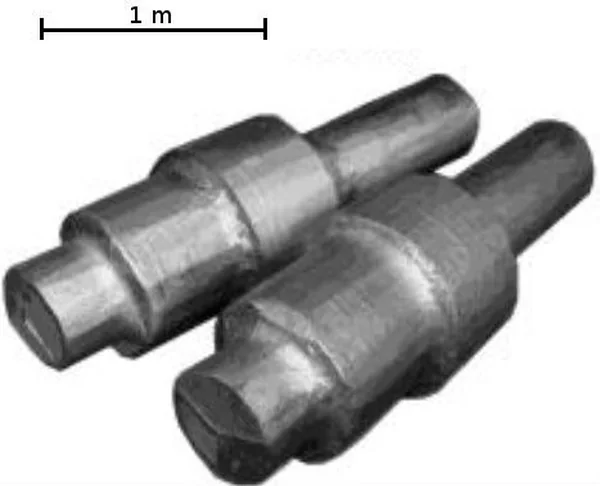

Określ na podstawie rysunków półwyrobów, którą metodę zastosowano do ich wykonania.

Zdjęcie dwóch półwyrobów stalowych ze skalą 1 m

A. Walcowanie pielgrzymowe.

B. Kucie matrycowe.

C. Kucie swobodne.

D. Wyciskanie przeciwbieżne.

MTL.03Pytanie 112

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Jakie minerały stanowią kluczowe elementy rud miedzi, które są stosowane w procesach metalurgicznych?

A. Braunit oraz brausztyn

B. Chalkopiryt oraz bornit

C. Galena oraz sfaleryt

D. Hematyt oraz magnetyt

MTL.03Pytanie 113

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

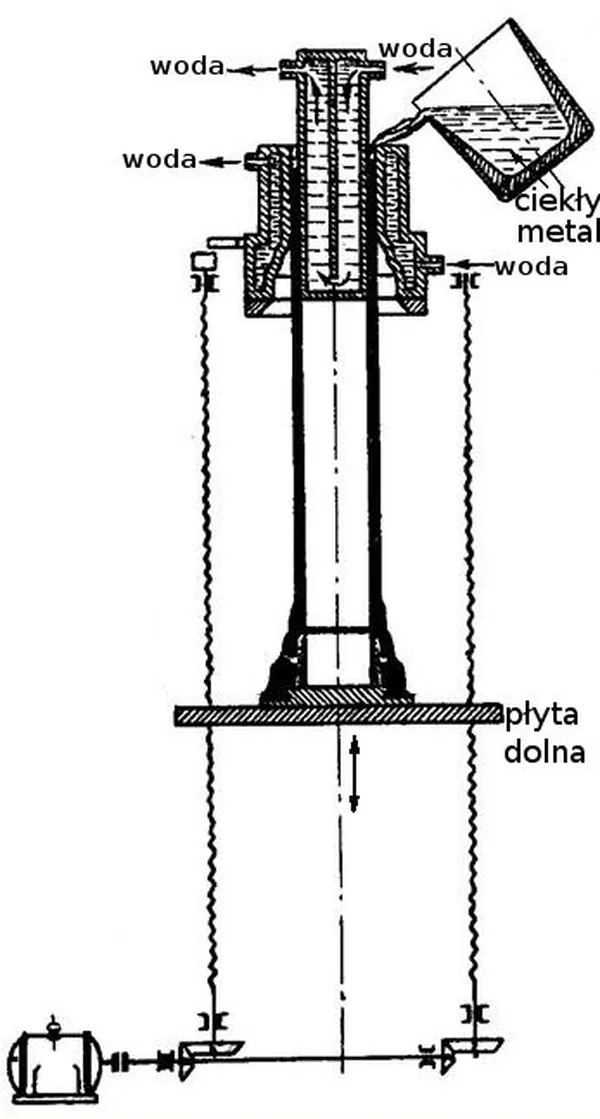

Na rysunku przedstawiono metodę odlewania ciekłego metalu

Schemat urządzenia do odlewania z doprowadzeniem wody i płytą dolną

A. ciągłą dwużyłową.

B. do wlewnicy z góry.

C. próżniową.

D. półciągłą.

MTL.03Pytanie 114

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Na jakim etapie obróbki technologicznej rud miedzi uzyskuje się miedź anodową?

A. Rafinacji elektrolitycznej

B. Suszenia koncentratu miedzi

C. Rafinacji ogniowej

D. Odmiedziowania żużla zawiesinowego

MTL.03Pytanie 115

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia

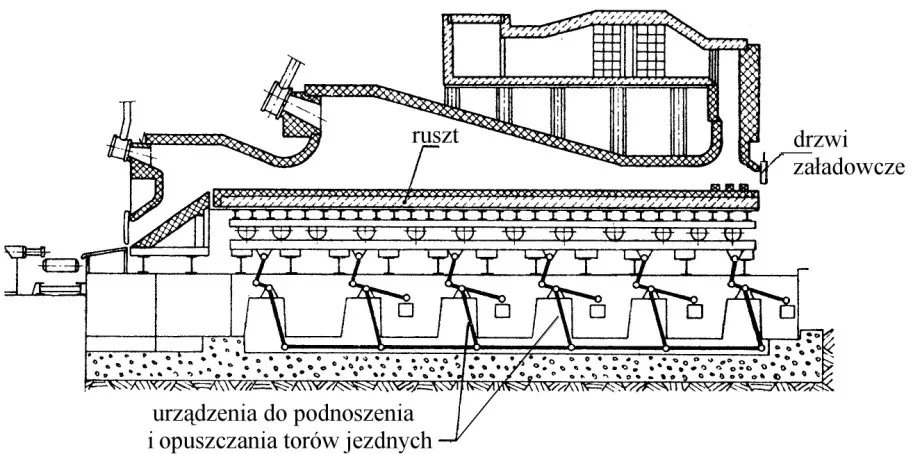

Który typ pieca do nagrzewania wsadu przed obróbką plastyczną przedstawiono na rysunku?

Przekrój pieca z rusztem, drzwiami załadowczymi i urządzeniami do podnoszenia torów jezdnych

A. Pokroczny.

B. Obrotowy.

C. Komorowy.

D. Samotokowy.

MTL.03Pytanie 116

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Jakie materiały są stosowane do wyłożenia pieców zawiesinowych oraz konwertorów w procesie metalurgii miedzi?

A. Bloki węglowe

B. Kształtki chromitowo-magnezytowe

C. Cegły kwarcowo-szamotowe

D. Masy korundowe

MTL.03Pytanie 117

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Materiały i surowce

Jakie materiały są używane jako rozdzielacze w trakcie obróbki cieplnej?

A. Miedź, cynk, ołów, talk

B. Cynk, kadm, talk, pastę grafitową

C. Kadm, cynę, aluminium, polietylen

D. Miedź, cynę, ołów, grafit sproszkowany

MTL.03Pytanie 118

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

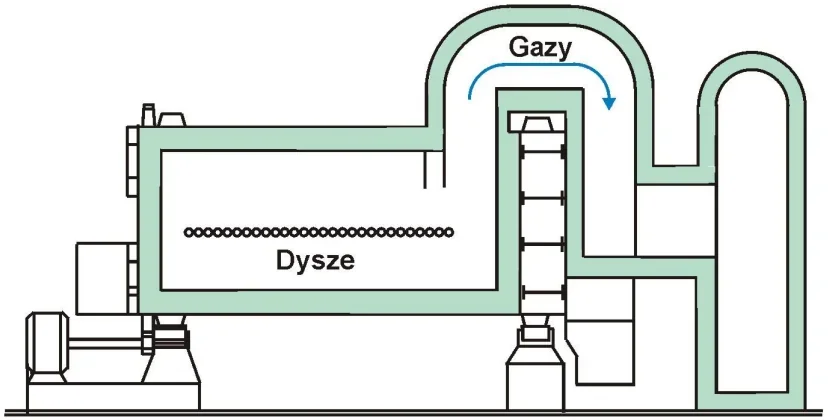

Który z wymienionych etapów procesu otrzymywania miedzi wykonuje się w agregacie przedstawionym na schemacie?

Schemat agregatu z dyszami i odprowadzeniem gazów

A. Konwertorowanie kamienia miedziowego.

B. Rafinację elektrolityczną.

C. Rafinację ogniową.

D. Wytapianie kamienia miedziowego.

MTL.03Pytanie 119

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Jaki jest cel stosowania gazów ochronnych w procesie spawania łukowego?

A. Poprawa estetyki spoiny

B. Zwiększenie przewodności cieplnej

C. Ochrona przed utlenianiem spoiny

D. Zwiększenie szybkości chłodzenia

MTL.03Pytanie 120

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Maszyny i urządzenia Pomiary i kontrola jakości

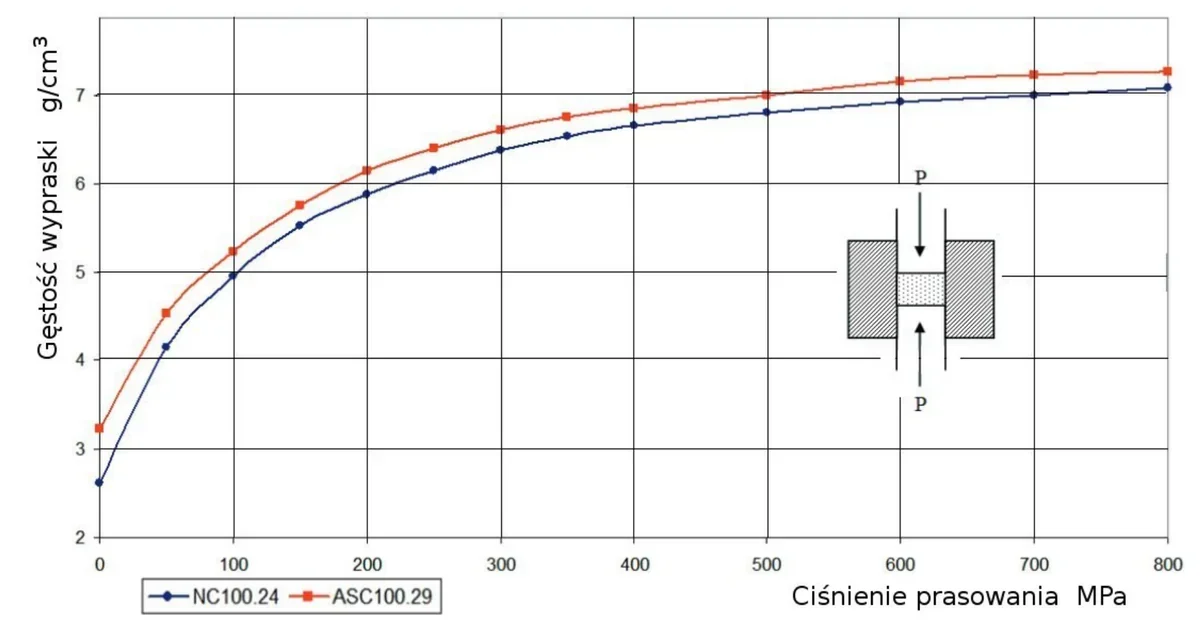

Określ na podstawie wykresu, jakie ciśnienie prasowania należy zastosować do proszku ASC100.29, aby uzyskać gęstość wypraski 7 g/cm³.

Wykres gęstości wypraski w funkcji ciśnienia prasowania dla proszków NC100.24 i ASC100.29

A. ~180 MPa

B. ~520 MPa

C. ~720 MPa

D. ~220 MPa

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Określ na podstawie schematu linii technologicznej, jaką metodę zastosowano do wytwarzania proszku metalu.

Objętość materiału wsadowego potrzebnego do utworzenia odkuwki powinna wynosić 80 000 mm3. Jaki powinien być przekrój poprzeczny wsadu, jeśli jego długość ma wynosić 200 mm?

Które urządzenie stosowane w kuźni przedstawiono na rysunku?

Określ na podstawie tabeli czas nagrzewania indukcyjnego pręta kwadratowego o boku 150 mm z niestopowej stali konstrukcyjnej, jeśli częstotliwość prądu wynosi 50 Hz.

Który z podanych rodzajów obróbki wykańczającej produktów gotowych zapewnia obrabianej powierzchni najwyższy poziom gładkości?

Głównym produktem procesu ogniowego wzbogacania rud miedzi w piecu szybowym jest

Jaki dodatek technologiczny wykorzystuje się w procesie przetwarzania rudy miedzi?

Określ na podstawie wykresu o ile należy przedłużyć czas nawęglania stali niestopowej w temperaturze 950°C, aby zwiększyć głębokość warstwy nawęglonej z 1 mm do 1,5 mm.

Który rodzaj obróbki plastycznej metali zastosowano do uzyskania elementu przedstawionego na rysunku?

Który materiał za pomocą kadzi przedstawionej na rysunku jest transportowany w hutach żelaza?

Określ na podstawie tabeli, która z wymienionych atmosfer ochronnych powinna być zastosowana w produkcji spieków z proszków tantalu.

Aby zniwelować skutki zgniotu po obróbce plastycznej w niskiej temperaturze, konieczne jest przeprowadzenie wyżarzania

Na przedstawionym schemacie ciągarki wielostopniowej ciągadło jest oznaczone literą

Który element uzbrojenia walców przedstawiono na rysunku?

Jakie rodzaje pieców są wykorzystywane do wyżarzania kręgów blachy w procesie międzyoperacyjnym oraz rekrystalizującym?

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50_{-0,4}^{+0,3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

Jakie czynności należy wykonać w odpowiedniej kolejności, aby przeprowadzić ulepszanie cieplne odkuwki?

Jaka jest prędkość liniowa pasma, opuszczającego klatkę walcowniczą, wskazana przez miernik przedstawiony na rysunku?

Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i określ o ile stopni należy jeszcze dogrzać wsad.

Określ na podstawie rysunków, którą wlewnicę należy zastosować aby otrzymać wlewek o przekroju kwadratowym.

Aby zmniejszyć twardość stali, konieczne jest wykonanie odpuszczania średniego, które realizuje się w temperaturach

Które narzędzie, stosowane w procesach obróbki plastycznej na zimno, przedstawiono na rysunku?

Który z wymienionych surowców mineralnych jest kluczowym materiałem stosowanym w wytwarzaniu aluminium?

Z obszernych odkuwek kutych często eliminowane są pojedyncze, płytkie zarysowania oraz podłamy przy użyciu metody

Określ na podstawie tabeli, który gniot bezwzględny należy zastosować w szóstym przepuście przy walcowaniu blachy o końcowej grubości 14 mm.

Na podstawie odczytu z wyświetlacza pirometru aktualnej temperatury wsadu w piecu określ, o ile należy dogrzać wsad jeśli początkowa temperatura walcowania metalu powinna wynosić 900 ±10°C.

Który z poniższych surowców stosowanych w produkcji spieku wielkopiecowego zawiera najwięcej żelaza?

Przedstawione na rysunku walce są stosowane w procesie produkcji

Które urządzenie pomocnicze, stosowane w procesie walcowania blach grubych, przedstawiono na rysunku?

Na rysunku przedstawiono schematycznie zasadę działania pieca

Określ na podstawie rysunków półwyrobów, którą metodę zastosowano do ich wykonania.

Jakie minerały stanowią kluczowe elementy rud miedzi, które są stosowane w procesach metalurgicznych?

Na rysunku przedstawiono metodę odlewania ciekłego metalu

Na jakim etapie obróbki technologicznej rud miedzi uzyskuje się miedź anodową?

Który typ pieca do nagrzewania wsadu przed obróbką plastyczną przedstawiono na rysunku?

Jakie materiały są stosowane do wyłożenia pieców zawiesinowych oraz konwertorów w procesie metalurgii miedzi?

Jakie materiały są używane jako rozdzielacze w trakcie obróbki cieplnej?

Który z wymienionych etapów procesu otrzymywania miedzi wykonuje się w agregacie przedstawionym na schemacie?

Jaki jest cel stosowania gazów ochronnych w procesie spawania łukowego?

Określ na podstawie wykresu, jakie ciśnienie prasowania należy zastosować do proszku ASC100.29, aby uzyskać gęstość wypraski 7 g/cm3.

Objętość materiału wsadowego potrzebnego do utworzenia odkuwki powinna wynosić 80 000 mm³. Jaki powinien być przekrój poprzeczny wsadu, jeśli jego długość ma wynosić 200 mm?

Określ na podstawie wykresu, jakie ciśnienie prasowania należy zastosować do proszku ASC100.29, aby uzyskać gęstość wypraski 7 g/cm³.
